本文通过一个小的设计来进行讲解，将STM32内部存储的一个数组中的数据，通过DMA操作复制到第二个数组里，并用USART1串口将第二个数组中的数据输出到电脑端，进行检查，看是否复制成功。

首先总结全文,，使用STM32进行DMA操作的主要过程如下：
1，初始化GPIO
2，初始化串口
3，初始化DMA
4，编写主函数

下面介绍详细步骤：

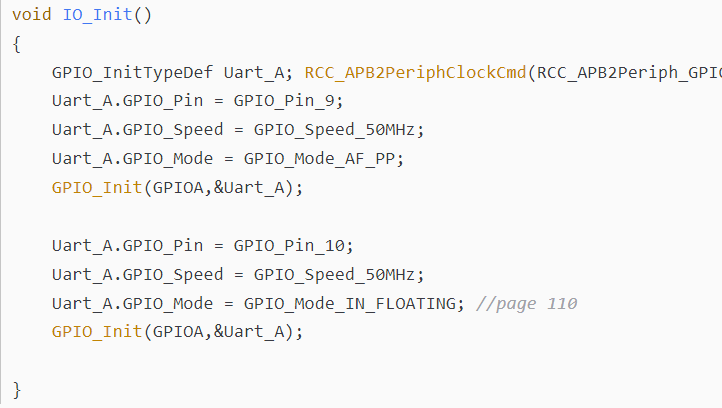

1，初始化GPIO

1. void IO_Init()

2. {

3.         GPIO_InitTypeDef Uart_A; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

4.         Uart_A.GPIO_Pin = GPIO_Pin_9;

5.         Uart_A.GPIO_Speed = GPIO_Speed_50MHz;

6.         Uart_A.GPIO_Mode = GPIO_Mode_AF_PP;

7.         GPIO_Init(GPIOA,&Uart_A);

8.

9.         Uart_A.GPIO_Pin = GPIO_Pin_10;

10.         Uart_A.GPIO_Speed = GPIO_Speed_50MHz;

11.         Uart_A.GPIO_Mode = GPIO_Mode_IN_FLOATING; //page 110

12.         GPIO_Init(GPIOA,&Uart_A);

13.

14. }

复制代码

2，初始化USART1

1. void Usart1_Init()

2. {

3.         USART_InitTypeDef Uart;

4.

5.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

6.         Uart.USART_BaudRate = 115200;

7.         Uart.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

8.         Uart.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

9.         Uart.USART_Parity = USART_Parity_No;

10.         Uart.USART_StopBits = USART_StopBits_1;

11.         Uart.USART_WordLength = USART_WordLength_8b;

12.         USART_Init(USART1,&Uart);

13.

14.         USART_Cmd(USART1,ENABLE);

15.         USART_ClearFlag(USART1,USART_FLAG_TC); //page 540

16. }

复制代码

3，初始化DMA
库函数中DMA的结构体如下：

1. typedef struct

2. {

3.   uint32_t DMA_PeripheralBaseAddr; /*!< Specifies the peripheral base address for DMAy Channelx. */

4.

5.   uint32_t DMA_MemoryBaseAddr;     /*!< Specifies the memory base address for DMAy Channelx. */

6.

7.   uint32_t DMA_DIR;                /*!< Specifies if the peripheral is the source or destination.

8.                                         This parameter can be a value of @ref DMA_data_transfer_direction */

9.

10.   uint32_t DMA_BufferSize;         /*!< Specifies the buffer size, in data unit, of the specified Channel.

11.                                         The data unit is equal to the configuration set in DMA_PeripheralDataSize

12.                                         or DMA_MemoryDataSize members depending in the transfer direction. */

13.

14.   uint32_t DMA_PeripheralInc;      /*!< Specifies whether the Peripheral address register is incremented or not.

15.                                         This parameter can be a value of @ref DMA_peripheral_incremented_mode */

16.

17.   uint32_t DMA_MemoryInc;          /*!< Specifies whether the memory address register is incremented or not.

18.                                         This parameter can be a value of @ref DMA_memory_incremented_mode */

19.

20.   uint32_t DMA_PeripheralDataSize; /*!< Specifies the Peripheral data width.

21.                                         This parameter can be a value of @ref DMA_peripheral_data_size */

22.

23.   uint32_t DMA_MemoryDataSize;     /*!< Specifies the Memory data width.

24.                                         This parameter can be a value of @ref DMA_memory_data_size */

25.

26.   uint32_t DMA_Mode;               /*!< Specifies the operation mode of the DMAy Channelx.

27.                                         This parameter can be a value of @ref DMA_circular_normal_mode.

28.                                         @note: The circular buffer mode cannot be used if the memory-to-memory

29.                                               data transfer is configured on the selected Channel */

30.

31.   uint32_t DMA_Priority;           /*!< Specifies the software priority for the DMAy Channelx.

32.                                         This parameter can be a value of @ref DMA_priority_level */

33.

34.   uint32_t DMA_M2M;                /*!< Specifies if the DMAy Channelx will be used in memory-to-memory transfer.

35.                                         This parameter can be a value of @ref DMA_memory_to_memory */

36. }DMA_InitTypeDef;

复制代码

1. DMA_DIR

复制代码

这个是定义DMA的传输方向，DMA传输总共有三个方向，外设到内存，内存到外设，内存到内存（关于外设和内存可以这样简单理解，相当于一条路的两头）

库函数中有两个定义：

1. #define DMA_DIR_PeripheralDST              ((uint32_t)0x00000010)

2. #define DMA_DIR_PeripheralSRC              ((uint32_t)0x00000000)

复制代码

以DST结尾的那个，表示，以外设为目的地，以SRC结尾的那个，表示，以外设为起始点。
uint32_t DMA_PeripheralBaseAddr;这个是用来定义外设地址的
uint32_t DMA_MemoryBaseAddr;这个是用来定义内存地址的
uint32_t DMA_BufferSize;这个是指DMA通道的DMA 缓存的大小，这是为了照顾，两边的速率不一致。
uint32_t DMA_PeripheralInc;这个是用来定义外设地址是否要自增
uint32_t DMA_MemoryInc; 这个是用来定义内存地址是否要自增
uint32_t DMA_PeripheralDataSize;用来制定外设的数据宽度
uint32_t DMA_MemoryDataSize;

这个是用来制定内存的数据宽度，当外设和存储器之间传数据时，两边的数据宽度应该设置为一样大小

uint32_t DMA_Mode;

这个是用来指定DMA的工作模式，有一次传输和循环传输模式，两种。

uint32_t DMA_Priority;

这个是用来指定DMA的优先级，有非常高，高，中，低四种。

uint32_t DMA_M2M; 这个是用来设置是否进行 内存到内存传输

初始化函数如下：

1. void Dma_Init()

2. {

3.         DMA_InitTypeDef dma;

4.         RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);//老规矩，先开心脏

5.         dma.DMA_MemoryBaseAddr = (u32)zimu;内存地址

6.         dma.DMA_PeripheralBaseAddr = (u32)zimu_1;外设地址

7.         dma.DMA_DIR = DMA_DIR_PeripheralDST;外设为目的地，即zimu_1数组为目的地

8.

9.         dma.DMA_BufferSize = 26;缓冲区大小

10.         dma.DMA_MemoryDataSize = DMA_PeripheralDataSize_Byte;数据宽度

11.         dma.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;同上

12.

13.         dma.DMA_MemoryInc = DMA_MemoryInc_Enabl;内存地址自增

14.         dma.DMA_PeripheralInc = DMA_PeripheralInc_Enable;外设地址自增

15.

16.         dma.DMA_Mode = DMA_Mode_Normal;单次模式

17.         dma.DMA_Priority = DMA_Priority_High;优先级为高

18.         dma.DMA_M2M = DMA_M2M_Enable;设置为内存到内存传输

19.

20.         DMA_Init(DMA1_Channel6,&dma);寄存器初始化

21.         DMA_Cmd(DMA1_Channel6,ENABLE);DMA使能

22. }

复制代码

4，编写主函数

1. int main()

2. {

3.         void printf_string(char* a);

4.         IO_Init();GPIO初始化

5.         Usart1_Init();USART1初始化

6.         Dma_Init();DMA初始化

7.         while(DMA_GetFlagStatus(DMA1_FLAG_TC6) == RESET){}//等待DMA操作完成，在参考手册的149页可以仔细看这个寄存器

8.

9.         while(1){

10.             if(USART_GetFlagStatus(USART1,USART_FLAG_TXE))判断是否能用串口输出

11.                 {

12.                     printf_string(zimu_1);输出zimu_1数组

13.                     delay(3000);延时

14.                 }

15.         }

16. }

17. void printf_string(char* a)

18. {

19.         while(*a != '\0')直到数组末尾

20.         {

21.                 USART1->DR = *a;赋值给USART的数据寄存器

22.                 while(!USART_GetFlagStatus(USART1,USART_FLAG_TC));等待发送成功

23.                 a++;地址加一

24.         }

25. }

复制代码

本文到此结束，因博主水平有限，如有错误，敬请指出，不胜感激！


亲测，可运行。详细代码如下：

1. #include<stm32f10x.h>

2. #define uint unsigned int

3. #define uchar unsigned char

4.

5. char zimu[]={'a','b','c','d','e','f','g','h','i','j','k','l','m','n','o','p','q','r','s','t','u','v','w','x','y','z'};

6. char zimu_1[32]={'.'};

7. void delay(uint n)

8. {

9.         int i,j;

10.         for(i=0;i<n;i++)

11.         for(j=0;j<8500;j++);

12. }

13.

14. void IO_Init()

15. {

16.         GPIO_InitTypeDef Uart_A;

17.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

18.

19.         Uart_A.GPIO_Pin = GPIO_Pin_9;

20.         Uart_A.GPIO_Speed = GPIO_Speed_50MHz;

21.         Uart_A.GPIO_Mode = GPIO_Mode_AF_PP;

22.         GPIO_Init(GPIOA,&Uart_A);

23.

24.         Uart_A.GPIO_Pin = GPIO_Pin_10;

25.         Uart_A.GPIO_Speed = GPIO_Speed_50MHz;

26.         Uart_A.GPIO_Mode = GPIO_Mode_IN_FLOATING; //page 110

27.         GPIO_Init(GPIOA,&Uart_A);

28.

29. }

30. void Usart1_Init()

31. {

32.         USART_InitTypeDef Uart;

33.

34.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

35.         Uart.USART_BaudRate = 115200;

36.         Uart.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

37.         Uart.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

38.         Uart.USART_Parity = USART_Parity_No;

39.         Uart.USART_StopBits = USART_StopBits_1;

40.         Uart.USART_WordLength = USART_WordLength_8b;

41.         USART_Init(USART1,&Uart);

42.

43.         USART_Cmd(USART1,ENABLE);

44.         USART_ClearFlag(USART1,USART_FLAG_TC); //page 540

45. }

46.

47. void Dma_Init()

48. {

49.         DMA_InitTypeDef dma;

50.         RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);

51.         dma.DMA_MemoryBaseAddr = (u32)zimu;

52.         dma.DMA_PeripheralBaseAddr = (u32)zimu_1;

53.         dma.DMA_DIR = DMA_DIR_PeripheralDST;

54.

55.         dma.DMA_BufferSize = 26;

56.         dma.DMA_MemoryDataSize = DMA_PeripheralDataSize_Byte;

57.         dma.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;

58.

59.         dma.DMA_MemoryInc = DMA_MemoryInc_Enable;

60.         dma.DMA_PeripheralInc = DMA_PeripheralInc_Enable;

61.

62.         dma.DMA_Mode = DMA_Mode_Normal;

63.         dma.DMA_Priority = DMA_Priority_High;

64.         dma.DMA_M2M = DMA_M2M_Enable;

65.

66.         DMA_Init(DMA1_Channel6,&dma);

67.         DMA_Cmd(DMA1_Channel6,ENABLE);

68. }

69. int main()

70. {

71.         void printf_string(char* a);

72.         IO_Init();

73.         Usart1_Init();

74.         Dma_Init();

75.

76.         GPIOC->BSRR = GPIO_Pin_13;

77.

78.         while(DMA_GetFlagStatus(DMA1_FLAG_TC6) == RESET){}

79.

80.         while(1){

81.         if(USART_GetFlagStatus(USART1,USART_FLAG_TXE))

82.         {

83.                 printf_string(zimu_1);

84.                 delay(3000);

85.         }

86.         }

87. }

88. void printf_string(char* a)

89. {

90.         //USART1->CR1 &= ~USART_CR1_TXEIE;

91.         USART1->CR1 |= USART_CR1_TXEIE;

92.         while(*a != '\0')

93.         {

94.                 USART1->DR = *a;

95.                 while(!USART_GetFlagStatus(USART1,USART_FLAG_TC));

96.                 a++;

97.         }

98. }

复制代码

————————————————
