首先，总结全文，用STM32f103c8点亮LED的大概步骤为：
1.定义GPIO口结构体
2.使能相关gpio口的时钟
3.如果GPIO口有其他重映射功能，先失能其重映射。
4.操纵相应GPIO口，实现LED灯的亮灭。
下面详细解释具体步骤：

1，定义GPIO口
库函数中GPIO结构体：

1. typedef struct

2. {

3.   uint16_t GPIO_Pin;             /*!< Specifies the GPIO pins to be configured.

4.                                       This parameter can be any value of @ref GPIO_pins_define */

5.

6.   GPIOSpeed_TypeDef GPIO_Speed;  /*!< Specifies the speed for the selected pins.

7.                                       This parameter can be a value of @ref GPIOSpeed_TypeDef */

8.

9.   GPIOMode_TypeDef GPIO_Mode;    /*!< Specifies the operating mode for the selected pins.

10.                                       This parameter can be a value of @ref GPIOMode_TypeDef */

11. }GPIO_InitTypeDef;

复制代码

根据库函数，博主是这样定义的：

1. GPIO_InitTypeDef B_IO;

复制代码

根据此结构体就可以明确使用GPIOx口的某个引脚，引脚的最大速率以及引脚的使用模式。

模式分别有：模拟输入模式，浮空输入模式（复位口的状态）、上拉/下拉输入模式、通用推挽输出模式、通用开漏输出模式、复用功能推挽输出模式、复用功能开漏输出模式。

速率可根据相应要求，设置为10Mhz、2Mhz、50Mhz。

接下来给GPIO口赋值：

1. B_IO.GPIO_Pin = GPIO_Pin_3;

2. B_IO.GPIO_Speed = GPIO_Speed_50MHz;

3. B_IO.GPIO_Mode = GPIO_Mode_Out_PP;//此为推挽输出

4. GPIO_Init(GPIOB,&B_IO);//通过GPIO_Init（）函数初始化GPIO口。

复制代码

2.使能相关gpio口的时钟

函数库中相关的函数为：

1. void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)

复制代码

详细内容请自查。

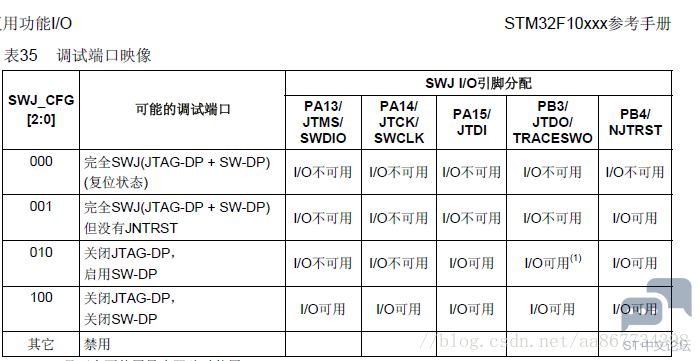

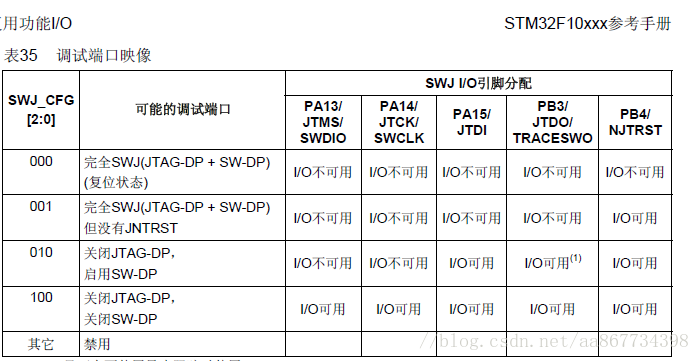

博主用的STM32板子上GPIOB的第3引脚连接了LED灯，但是根据STM32中文手册，这个引脚重映射了，所以要关闭其重映射，才可以用GPIOB_Pin_3引脚。



调整引脚映射需要用到这个库函数：

1. void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState)

复制代码

另外，对寄存器AFIO_MAPR，AFIO_EXTICRX和AFIO_EVCR进行读写操作前，应当首先打开AFIO时钟。
AFIO_MAPR：配置复用功能重映射

AFIO_EXTICRX:配置外部中断线映射

AFIO_EVCR: 配置EVENTOUT事件输出

1. RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

2. GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable,ENABLE);

3. GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);

复制代码

4.控制引脚信号，实现LED灯的亮灭
定义了GPIO口变量，又使能了时钟，这样相关引脚就可以直接控制了。

1. delay(1000);

2. GPIOB->BSRR = GPIO_Pin_3;//Pin_3置1

3. delay(1000);

4. GPIOB->BRR = GPIO_Pin_3;//置0

5. delay(1000);

6. GPIOB->BSRR = GPIO_Pin_3;

复制代码

可以通过GPIO寄存器BRR、BSRR来设置相关引脚的信号。

简单地说：

对于低16位而言，BRR是用来置0的，BSRR是用来置1的。

对于高16位而言，BRR的高16位保留，BSRR的高16位是用来置0的。

具体的请自查STM32中文手册115页。

因为PB3引脚接着一个电源，故PB3为低电平时灯亮，高电平时灯灭。

详细代码如下：

1. #include<stm32f10x.h>

2. #define uint unsigned int

3. #define uchar unsigned char

4. void delay(uint n)

5. {

6.         int i,j;

7.         for(i=0;i<n;i++)

8.                 for(j=0;j<8500 ; j++);

9. }

10. int main(void)

11. {

12.         GPIO_InitTypeDef B_IO;

13.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

14.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

15.

16.         GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable,ENABLE);

17.         GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);

18.

19.

20.         B_IO.GPIO_Pin = GPIO_Pin_3;

21.         B_IO.GPIO_Speed = GPIO_Speed_50MHz;

22.         B_IO.GPIO_Mode = GPIO_Mode_Out_PP;

23.         GPIO_Init(GPIOB,&B_IO);

24.

25.         GPIOB->BRR=GPIO_Pin_3;

26.         while(1)

27.         {

28.                 delay(1000);

29.                 GPIOB->BSRR = GPIO_Pin_3;

30.                 delay(1000);

31.                 GPIOB->BRR = GPIO_Pin_3;

32.                 delay(1000);

33.                 GPIOB->BSRR = GPIO_Pin_3;

34.         }

35. }

复制代码

————————————————
