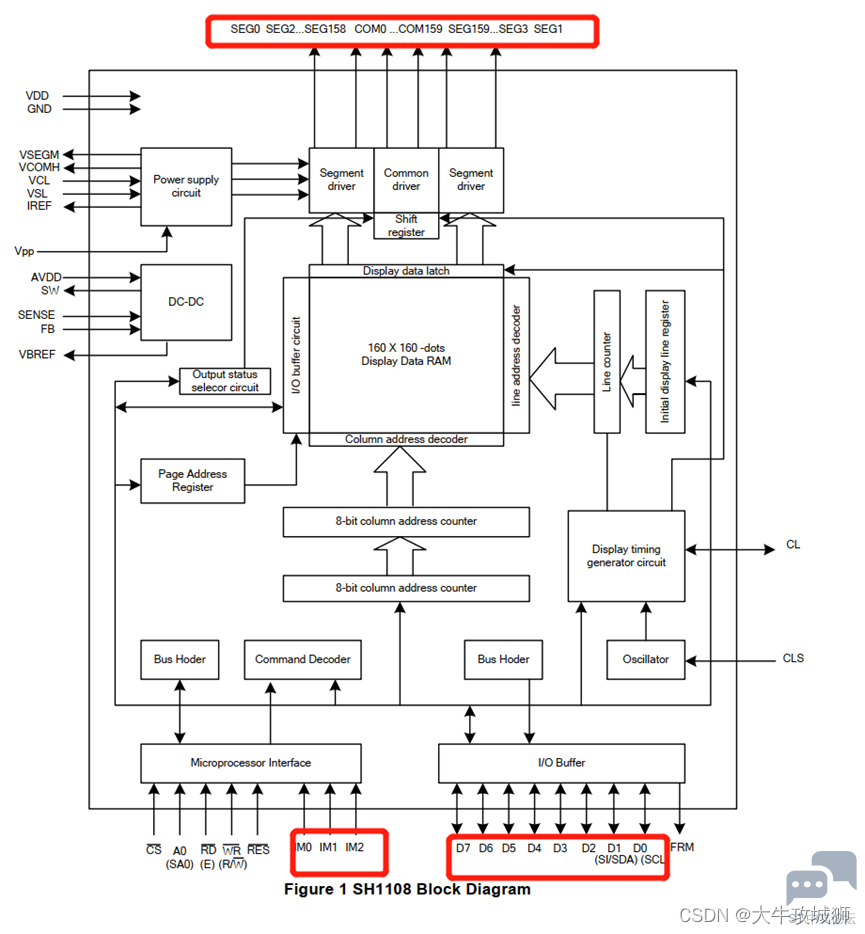

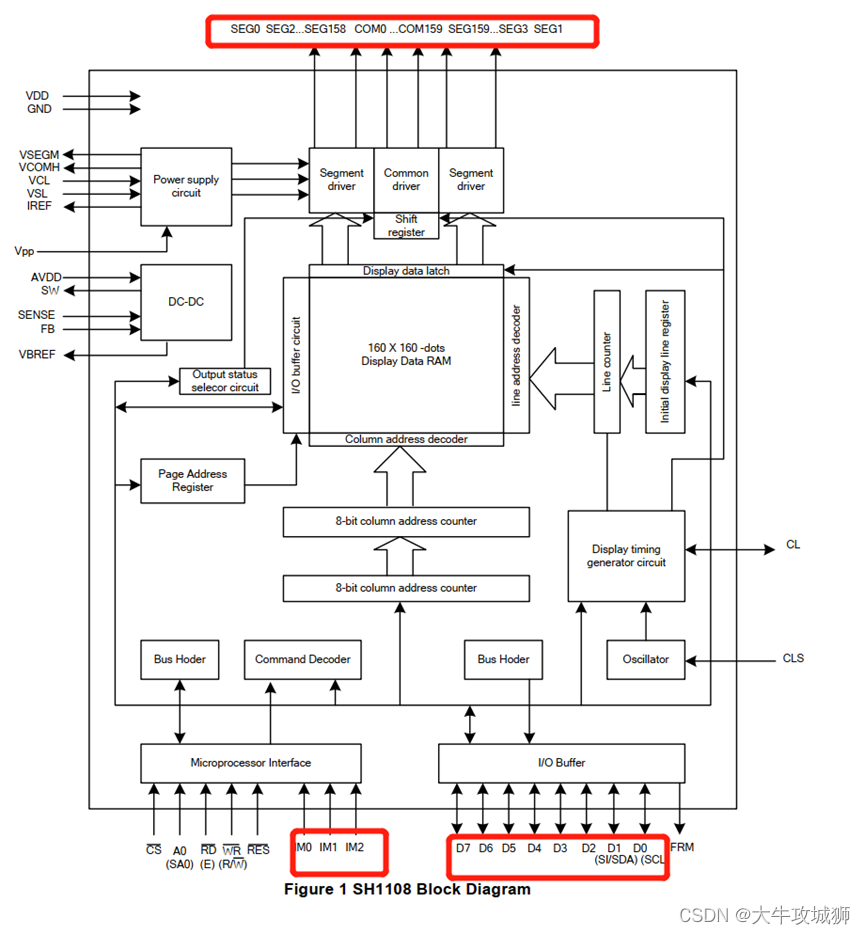

之前有项目使用维信诺一款OLED 核心控制器为SH1108，一直埋头搞项目，没有实际做点记录查看SH1108数据手册，感觉这个图很好，把SH1108描述的很形象，这里贴出来

硬件部分

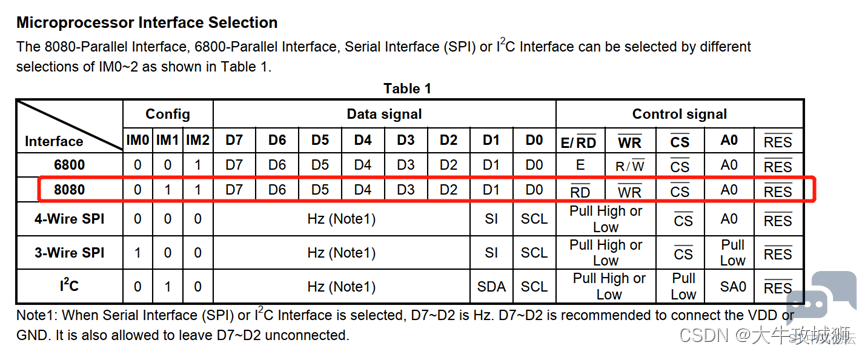

项目选择是用8080接口，采用IO模拟的方式进行SH1108通信





项目使用的OLED屏屏为128 COM× 160 SEG，该屏幕有128 个column与20 个Page，每Page有8 Seg即一共160 Seg。

OLED和STM32的硬件连接，STM32使用外部晶振25Mhz，倍频到72Mhz。




软件部分
关于stm32和OLED的管脚定义如下所列

1. //------------OLED ------------------------------------------------------------------

2. #define OLED_SH1108_CS_PIN              GPIO_Pin_1                  /* PB.1 -------> OLED_CS */

3. #define OLED_SH1108_CS_GPIO_PORT        GPIOB                       /* GPIOB */

4. #define OLED_SH1108_CS_GPIO_CLK         RCC_APB2Periph_GPIOB

5.

6. #define OLED_SH1108_DC_PIN              GPIO_Pin_13                  /* PB.13 -------> OLED_A0 */

7. #define OLED_SH1108_DC_GPIO_PORT        GPIOB                       /* GPIOB */

8. #define OLED_SH1108_DC_GPIO_CLK         RCC_APB2Periph_GPIOB

9.

10. #define OLED_SH1108_WR_PIN              GPIO_Pin_14                  /* PB.14 -------> OLED_WR */

11. #define OLED_SH1108_WR_GPIO_PORT        GPIOB                       /* GPIOB */

12. #define OLED_SH1108_WR_GPIO_CLK         RCC_APB2Periph_GPIOB

13.

14. #define OLED_SH1108_RD_PIN              GPIO_Pin_15                 /* PB.15 -------> OLED_RD */

15. #define OLED_SH1108_RD_GPIO_PORT        GPIOB                       /* GPIOB */

16. #define OLED_SH1108_RD_GPIO_CLK         RCC_APB2Periph_GPIOB

17.

18. #define OLED_SH1108_RES_PIN              GPIO_Pin_12                /* PB.12 -------> OLED_RES */

19. #define OLED_SH1108_RES_GPIO_PORT        GPIOB                      /* GPIOB */

20. #define OLED_SH1108_RES_GPIO_CLK         RCC_APB2Periph_GPIOB

21.

22. #define OLED_SH1108_D0_PIN              GPIO_Pin_0                 /* PC.0 -------> OLED_D0 */

23. #define OLED_SH1108_D0_GPIO_PORT        GPIOC                      /* GPIOC */

24. #define OLED_SH1108_D0_GPIO_CLK         RCC_APB2Periph_GPIOC

25.

26. #define OLED_SH1108_D1_PIN              GPIO_Pin_1                 /* PC.1 -------> OLED_D1 */

27. #define OLED_SH1108_D1_GPIO_PORT        GPIOC                      /* GPIOC */

28. #define OLED_SH1108_D1_GPIO_CLK         RCC_APB2Periph_GPIOC

29.

30. #define OLED_SH1108_D2_PIN              GPIO_Pin_2                 /* PC.2 -------> OLED_D2 */

31.

32. #define OLED_SH1108_D3_PIN              GPIO_Pin_3                 /* PC.3 -------> OLED_D3 */

33.

34. #define OLED_SH1108_D4_PIN              GPIO_Pin_4                 /* PC.4 -------> OLED_D4 */

35.

36. #define OLED_SH1108_D5_PIN              GPIO_Pin_5                 /* PC.5 -------> OLED_D5 */

37.

38. #define OLED_SH1108_D6_PIN              GPIO_Pin_6                 /* PC.6 -------> OLED_D6 */

39.

40. #define OLED_SH1108_D7_PIN              GPIO_Pin_7                 /* PC.7 -------> OLED_D7 */

41.

42. #define OLED_SH1108_XDATA_GPIO_PORT     GPIOC                       /* GPIOC */

43. #define OLED_SH1108_XDATA_GPIO_CLK      RCC_APB2Periph_GPIOC

44.

45. #define OLED_SH1108_RES_LOW()            GPIO_ResetBits(OLED_SH1108_RES_GPIO_PORT, OLED_SH1108_RES_PIN)

46. #define OLED_SH1108_RES_HIGH()           GPIO_SetBits(OLED_SH1108_RES_GPIO_PORT, OLED_SH1108_RES_PIN)

47.

48. #define OLED_SH1108_CS_LOW()            GPIO_ResetBits(OLED_SH1108_CS_GPIO_PORT, OLED_SH1108_CS_PIN)

49. #define OLED_SH1108_CS_HIGH()           GPIO_SetBits(OLED_SH1108_CS_GPIO_PORT, OLED_SH1108_CS_PIN)

50.

51. #define OLED_SH1108_DC_LOW()            GPIO_ResetBits(OLED_SH1108_DC_GPIO_PORT, OLED_SH1108_DC_PIN)

52. #define OLED_SH1108_DC_HIGH()           GPIO_SetBits(OLED_SH1108_DC_GPIO_PORT, OLED_SH1108_DC_PIN)

53.

54. #define OLED_SH1108_WR_LOW()            GPIO_ResetBits(OLED_SH1108_WR_GPIO_PORT, OLED_SH1108_WR_PIN)

55. #define OLED_SH1108_WR_HIGH()           GPIO_SetBits(OLED_SH1108_WR_GPIO_PORT, OLED_SH1108_WR_PIN)

56.

57. #define OLED_SH1108_RD_LOW()            GPIO_ResetBits(OLED_SH1108_RD_GPIO_PORT, OLED_SH1108_RD_PIN)

58. #define OLED_SH1108_RD_HIGH()           GPIO_SetBits(OLED_SH1108_RD_GPIO_PORT, OLED_SH1108_RD_PIN)

59.

60. #define OLED_SH1108_XDATA(x)            GPIO_Write(OLED_SH1108_XDATA_GPIO_PORT, x)

61. //#define OLED_SH1108_XDATA(x)            GPIOC->ODR=(GPIOC->ODR & 0xff00) | (x & 0x00FF)

62.

63. #define OLED_SH1108_SCL_LOW()           GPIO_ResetBits(OLED_SH1108_XDATA_GPIO_PORT, OLED_SH1108_D0_PIN)

64. #define OLED_SH1108_SCL_HIGH()          GPIO_SetBits(OLED_SH1108_XDATA_GPIO_PORT, OLED_SH1108_D0_PIN)

65. #define OLED_SH1108_SI_LOW()            GPIO_ResetBits(OLED_SH1108_XDATA_GPIO_PORT, OLED_SH1108_D1_PIN)

66. #define OLED_SH1108_SI_HIGH()           GPIO_SetBits(OLED_SH1108_XDATA_GPIO_PORT, OLED_SH1108_D1_PIN)

67.

68. #define OLED_SH1108_D2_LOW()            GPIO_ResetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_2)

69. #define OLED_SH1108_D2_HIGH()           GPIO_SetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_2)

70.

71. #define OLED_SH1108_D3_LOW()            GPIO_ResetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_3)

72. #define OLED_SH1108_D3_HIGH()           GPIO_SetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_3)

73.

74. #define OLED_SH1108_D4_LOW()            GPIO_ResetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_4)

75. #define OLED_SH1108_D4_HIGH()           GPIO_SetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_4)

76.

77. #define OLED_SH1108_D5_LOW()            GPIO_ResetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_5)

78. #define OLED_SH1108_D5_HIGH()           GPIO_SetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_5)

79.

80. #define OLED_SH1108_D6_LOW()            GPIO_ResetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_6)

81. #define OLED_SH1108_D6_HIGH()           GPIO_SetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_6)

82.

83. #define OLED_SH1108_D7_LOW()            GPIO_ResetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_7)

84. #define OLED_SH1108_D7_HIGH()           GPIO_SetBits(OLED_SH1108_XDATA_GPIO_PORT, GPIO_Pin_7)

复制代码

这里为了速度将PC口单独连接到OLED的数据线上，这样可以加快操作OLED的读写速度。

测试main函数，实现了OLED显示汉字和字符串，部分图案显示没有测试

1. /******************************************************************************

2. * 函数名称： main()

3. * 功能描述： OLED测试

4. * 输入参数： 无

5. * 输出参数： 无

6. * 返 回 值： 无

7. * 其它说明：

8. * 修改日期      版本号      修改人     修改内容

9. * - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

10. * 2013/02/22    V1.0.0.0

11. ******************************************************************************/

12. INT32S main (void)

13. {

14.         BSP_Init();        // 系统初始化

15.         oled_sh1108_init_program();

16.         OLED_ShowChinese(1, 20, 4, 1);//主

17.         OLED_ShowChinese(93, 20, 5, 1);//副

18.         while(1)

19.         {

20.                 sprintf((char*)oled_display_buf,"    ");

21.                 oled_sh1108_show_string(61, 5, oled_display_buf, 12);

22.                 sprintf((char*)oled_display_buf,"%4.4d-%2.2d-%2.2d", 2022, 1, 1);

23.                 oled_sh1108_show_string(1, 5, oled_display_buf, 12);

24.                 sprintf((char*)oled_display_buf,"%2.2d:%2.2d:%2.2d", 10, 10, 10);

25.                 oled_sh1108_show_string(105, 5, oled_display_buf, 12);

26.                 oled_sh1108_refresh_gram();

27.         }

28.

29.         return (0);

30. }

复制代码

STM32内部缓存定义，每次更改该数据，一定时间，或者及时将该数据刷新​​​​​

1. /*                  OLED的显存

2. *                                        存放格式如下.

3. *                                        [0]0 1 2 3 ... 127

4. *                                        [1]0 1 2 3 ... 127

5. *                                        [2]0 1 2 3 ... 127

6. *

7. *                                        [19]0 1 2 3 ... 127

8. */

9. static unsigned char OLED_GRAM[128][20];

复制代码

刷新缓存到OLED,该函数实现将缓存数据刷新到OLED

1. /******************************************************************************

2. * 函数名称： oled_sh1108_all_screen()

3. * 功能描述： 更新显存到LCD

4. * 输入参数： 无

5. * 输出参数： 无

6. * 返 回 值： 无

7. * 其它说明：

8. * 修改日期      版本号      修改人     修改内容

9. * - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

10. * 2013/02/22    V1.0.0.0

11. ******************************************************************************/

12. void oled_sh1108_refresh_gram(void)

13. {

14.         unsigned char i, j;

15. //        for(i = 0 ; i < 8; i++)

16. //        {

17. //                OLED_WR_Byte (0xb0+i,OLED_CMD);    //设置页地址（0~7）

18. //                OLED_WR_Byte (0x00,OLED_CMD);      //设置显示位置—列低地址

19. //                OLED_WR_Byte (0x10,OLED_CMD);      //设置显示位置—列高地址

20. //                for(n=0;n<128;n++)

21. //                        OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);

22. //        }

23.         for(i = 0; i < 20; i++)

24.         {

25.                 oled_sh1108_write_c(0xb0);

26.                 oled_sh1108_write_c(0x00 + i);

27.

28.                 oled_sh1108_write_c(0x00);

29.                 oled_sh1108_write_c(0x11);

30.                 for(j = 0; j < 128; j++)

31.                 {

32.                         oled_sh1108_write_d(OLED_GRAM[j][i]);

33.                 }

34.         }

35. }

复制代码

————————————————
