一、在keil对应的工程文件的对应位置新建gpio.h和gpio.c文件；

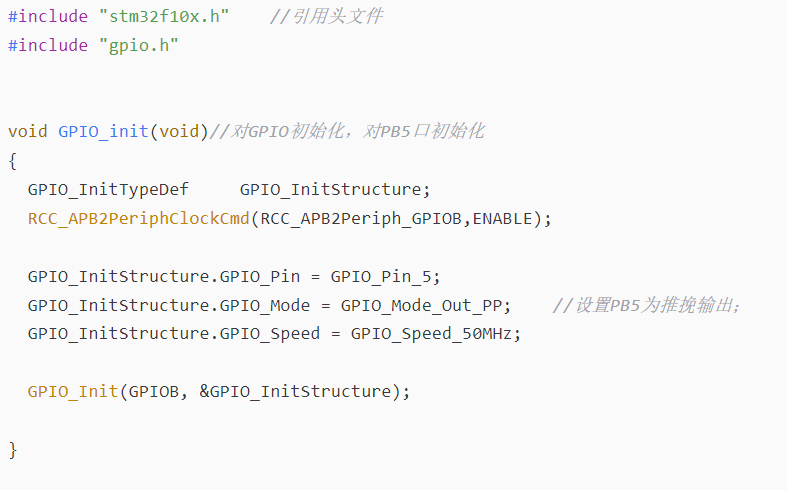

二、编辑gpio.c文件；

1. #include "stm32f10x.h"    //引用头文件

2. #include "gpio.h"

3.

4.

5. void GPIO_init(void)//对GPIO初始化，对PB5口初始化

6. {

7.   GPIO_InitTypeDef     GPIO_InitStructure;

8.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

9.

10.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;

11.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    //设置PB5为推挽输出；

12.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

13.

14.   GPIO_Init(GPIOB, &GPIO_InitStructure);

15.

16. }

17.

18.

19. void GPIO_on(void)//PB5置1

20. {

21.   GPIO_SetBits(GPIOB,GPIO_Pin_5);

22. }

23.

24.

25. void GPIO_off(void)//PB5置0

26. {

27.   GPIO_ResetBits(GPIOB,GPIO_Pin_5);

28. }

复制代码

三、在gpio.h文件中编辑；

1. #include "stm32f10x.h"

2.

3. #ifndef __GPIO_H

4. #define __GPIO_H

5.

6. void GPIO_init(void);

7. void GPIO_on(void);

8. void GPIO_off(void);

9.

10. #endif

复制代码

四、在主文件main.c文件中运用即可；

1. #include "stm32f10x.h"

2. #include "stm32f10x_it.h"

3.

4. #include "gpio.h"

5. #include "delay.h"

6.

7. int main(void)

8. {

9.   Delay_Init();

10.   gpio_init();

11.

12.     while(1)

13.     {

14.         gpio_off();//置0，即GPIOD低电平

15.         Delay_ms(2000);//延时

16.         gpio_on();//置1，即GPIOD高电平

17.         Delay_ms(2000);//延时

18.     }

19. }

复制代码

————————————————
