1.开发介绍：
硬件是中景园1.47英寸 172*320 屏幕
stm32h750
是用stm32cubemx+hal库
开发环境 vscode+eide
编译器 ARMCC6
屏幕引脚定义：


2.cubemx配置
stm32H7时钟配置

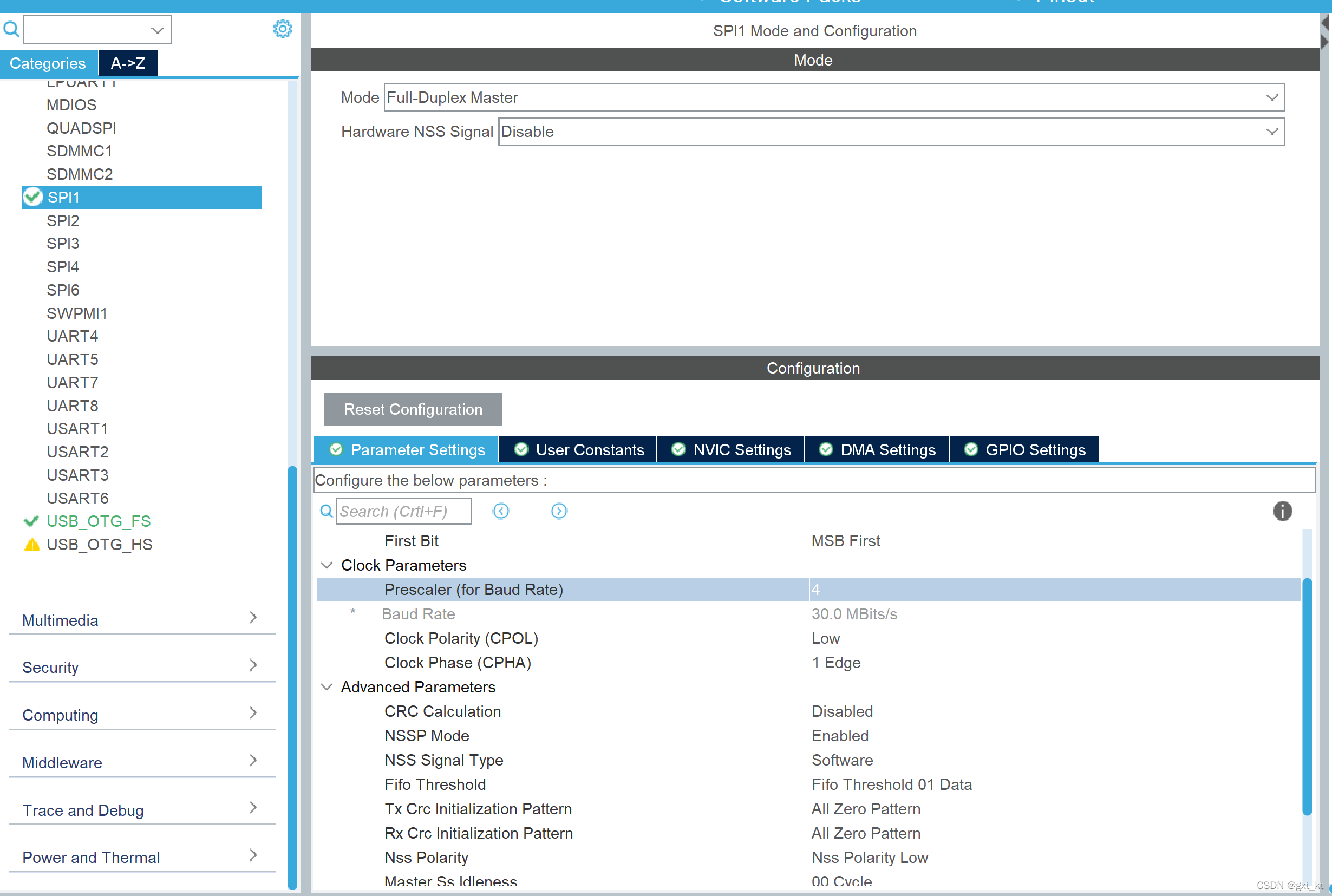

实测30MBITS能够正常显示，60MBITS就不行了

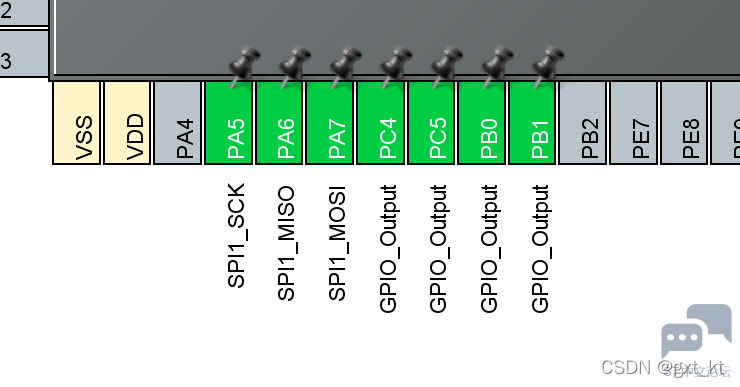

定义相关IO输出：



3.注释事项
源码基础中景园例程修改，主要修改内容可以往下看

原例程使用软件spi
我在保留原有软件spi的基础上加入硬件spi，使用宏定义HW_SPI进行修改

1. // SW_SPI or HW_SPI or HW_SPI_DMA  （HW_SPI_DMA暂时还用不了，相关代码还没写）

2. #define HW_SPI


复制代码

对相关GPIO进行了封装重写

1. //==========================================

2. //GPIO-重写

3. //==========================================

4. #define LCD_RES_GPIO        GPIOC

5. #define LCD_RES_GPIO_PIN    GPIO_PIN_4

6. #define LCD_DC_GPIO         GPIOC

7. #define LCD_DC_GPIO_PIN     GPIO_PIN_5

8. #define LCD_CS_GPIO         GPIOB

9. #define LCD_CS_GPIO_PIN     GPIO_PIN_0

10. #define LCD_BLK_GPIO        GPIOB

11. #define LCD_BLK_GPIO_PIN    GPIO_PIN_1


复制代码

用户还需要修改初始化部分代码，主要是不同屏幕初始化不同，和硬件有关，具体要看厂家初始化代码
初始化函数为

1. void LCD_Init(void);//LCD初始化


复制代码

移植时不要忘了修改

移植时还需要修改显示方式和宽高

1. #define USE_HORIZONTAL 0  //设置横屏或者竖屏显示 0或1为竖屏 2或3为横屏

2.

3. #if USE_HORIZONTAL==0||USE_HORIZONTAL==1

4. #define LCD_W 172

5. #define LCD_H 320

6. #else

7. #define LCD_W 320

8. #define LCD_H 172

9. #endif


复制代码

4.源代码
源代码由于合并fonts到一个文件有点长，csdn上传不了
放到github上了

5.使用示例

1. LCD_Init();

2. LCD_Fill(0,0,LCD_W,LCD_H,BLUE);

3. Draw_Circle(50,50,5,WHITE);

4. LCD_ShowString(10,10,(const uint8_t *)"TEST",YELLOW,GREEN,32,0);


复制代码

————————————————
版权声明：gxt_kt
