1. 前言 大家都知道 ST 的 ClassB 功能安全软件设计包是免费的，也有众多客户基于STM32CubeIDE 免费的 IDE 进行开发，本文档将展示如何轻松的实现 ClassB 在STM32CubeIDE 上的移植。


2. 准备
硬件：NUCLEO-G070
软件：X-CUBE-CLASSB version 2.3.0


3. 创建 CubeMX 工程
在 CubeMX 中创建闪灯和串口打印的基础工程，并在实验板上验证工程的正确性。

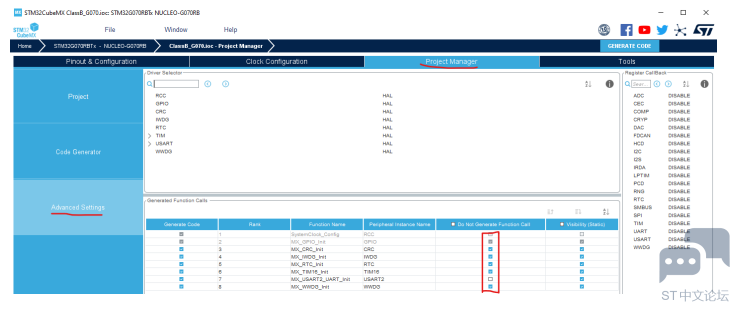

然后继续配置 IWDG、WWDG、CRC 外设。为了避免程序在移植和调试时产生复位，可以在 CubeMX 中配置为不调用。





将 X-CUBE-CLASSB V2.3.0 中整个 Middleware 文件夹复制到目标工程目录下：

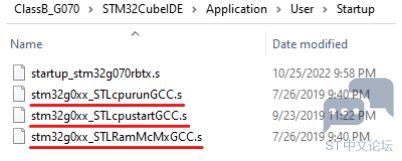

复制 ClassB 相关的 3 个汇编文件,如下图所示：

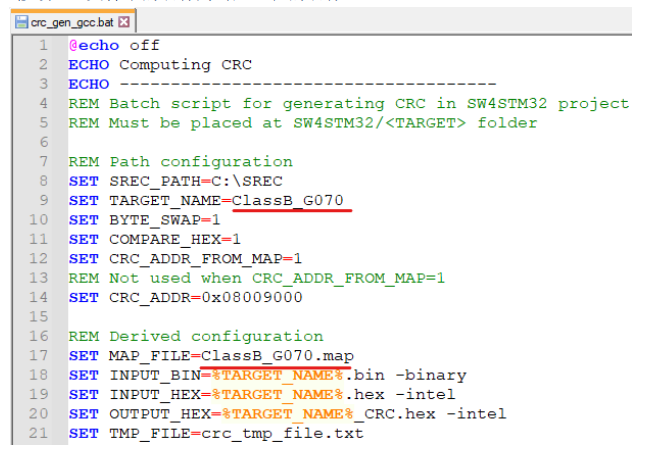

复制“crc_gen_gcc.bat”脚本（注意要修改 bat 中的工程名称）：

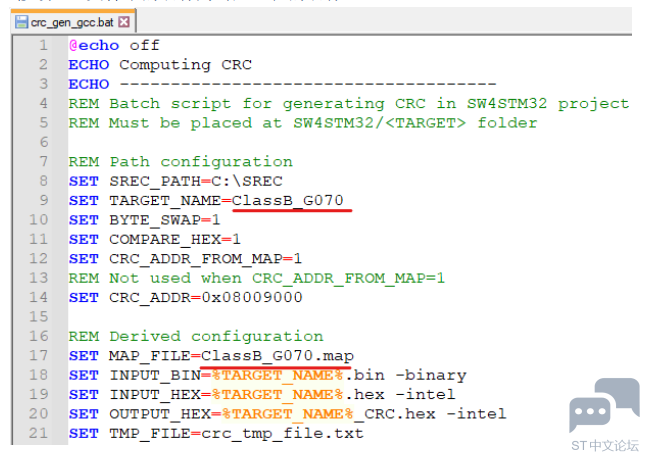

修改 bat 文件中的名称为对应工程的名称：





修改 ld 链接文件，添加 ClassB 相关的 section 信息：

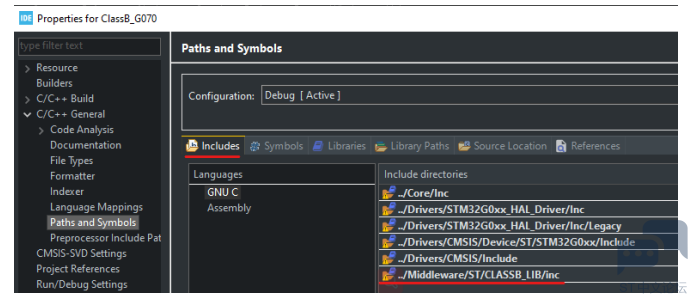

添加 ClassB 文件的路径和文件夹：





复制“stm32xx_STLparam.h”到目标工程的 inc 文件夹下：





在 main.h 中添加必要的宏定义
#define USARTx USART1
#define MAX_FLASH_LATENCY FLASH_LATENCY_1
#define __HAL_RCC_CLEAR_FLAG __HAL_RCC_CLEAR_RESET_FLAGS
#define USART_Configuration MX_USART1_UART_Init
