1. 问题原因

某客户测试 STM32H753xi 板子上的 ECC 功能，用于监控 AXI-SRAM 区域，但不是很明白 RAMECC FAR 寄存器在 RM0433 中的描述， “Bits 31:0 FADD[31:0]: ECC error failing address”。比如在 AXI-SRAM 中，如果客户示例显示的是 FAR = 0x2004，但是这个地址值 0x2004 并不在 AXI-SRAM 范围之内，客户该如何理解 FAR 寄存器？希望能够有详尽的描述，这个 FAR 寄存器的偏移地址是 Word 地址还是 Byte 地址或其他？我们先来看看相关参考手册中关于 RAMECC 的介绍去寻找答案。


2. RAMECC 控制单元
RAM ECC 控制单元的数量取决于不同的 STM32H7 系列。比如，对于STM32H74x/5x 和 STM32H72x/3x 它们的每一个域都有一个 RAMECC 的控制器单元，为了描述简单，表述如下：
Domain 1 (D1) RAMECC unit = RAMECC1
Domain 2 (D2) RAMECC unit = RAMECC2
Domain 3 (D3) RAMECC unit = RAMECC3

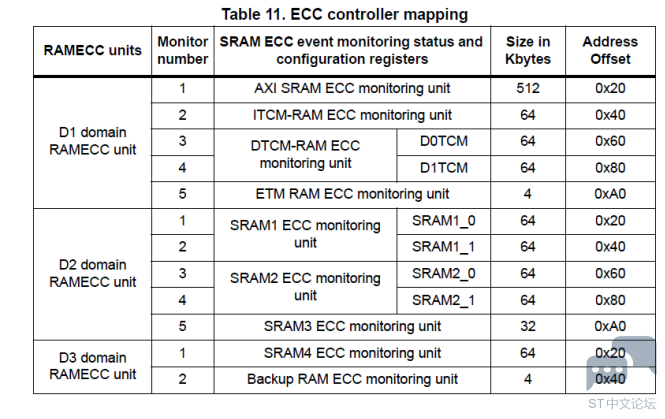

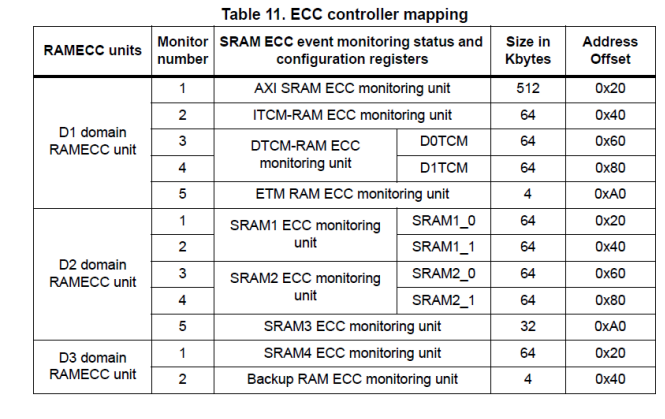

详细的说明请参考 RM0433 参考手册 rev7 中的截图：






3.RAMECC 寄存器地址

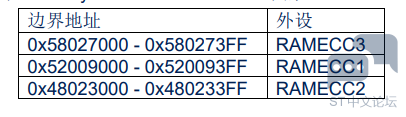

对于上图 Table 11 的 RAMECC 控制单元的地址总结成如下表格，具体的参考RM0433 的第二章节 Memory and bus architecture 中的 table 8.





4．RAMECC 寄存器
每一个 RAMECC 控制单元(RAMECC1、RAMECC2、RAMECC3)的监控单元Monitor number 均分别含有如下的一套寄存器组(其中 RAMECC_IER 为共同拥有)。
接下来我们以 RAMECC1 为例进行分析，其边界地址为：0x52009000 -0x520093FF，那么对于该 RAMECC1 控制单元中的寄存器组，对于每一个寄存器：





以 RAMECC1 的起始地址 0x52009000 为基准：
RAMECC_IER：中断使能，偏移地址 0x00，该寄存器地址即为：0x52009000。
RAMECC_MxCR：配置寄存器，偏移地址 0x20 *x，x 为 ECC 监控单元号，该寄存器地址的表达式为：0x52009000 + 0x20 * x ，x 取值范围= [1..5](见上面表格 Table 11 ECC controller mapping)，所以：
Monitor 1 - AXI SRAM ECC 监控单元，该寄存器地址即为 0x52009020，监控大小为整个 AXI SRAM 的 512KB 字节(0x24000000 -0x2407FFFF)。
Monitor 2 - ITCM-RAM ECC 监控单元，该寄存器地址0x52009040， 监控大小为整个ITCM RAM的64KB字节(0x00000000 -0x0000FFFF)。 M
onitor 3、Monitor 4、Monitor 5 中该 RAMECC_MxCR 寄存器的地址，以此类推。

RAMECC_MxSR -- 状态寄存器，偏移地址: 0x24 + 0x20 * (x - 1)，x 为 ECC monitor number 号码(见上面表格 Table 11 ECC controller mapping)。那么该寄存的地址为：0x52009000 + 0x24 + 0x20 * (x-1) ，x 取值范围 = [1..5]：
Monitor 1：0x52009024
Monitor 2：0x52009044
Monitor 3 : 0x52009064
Monitor 4 : 0x52009084
Monitor 5 : 0x520090a4

RAMECC_MxFAR --失败地址寄存器，表达式：0x52009000 + 0x28 + 0x20 * (x-1) , x取值 = [1..5]：
Monitor 1：0x52009028 Monitor 2：0x52009048
Monitor 3：0x52009068
Monitor 4：0x52009088
Monitor 5：0x520090a8


RAMECC_MxFDRL -- 失败数据低位，表达式 0x52009000 + 0x2c + 0x20 * (x-1) ，x 取值= [1..5]
Monitor 1：0x5200902c
Monitor 2：0x5200904c
Monitor 3：0x5200906c
Monitor 4：0x5200908c
Monitor 5：0x520090ac


RAMECC_MxFDRH -- 失败数据高位，表达式 0x52009000 + 0x30 + 0x20 * (x-1)，x 取值= [1..5]
Monitor 1：0x52009030
Monitor 2：0x52009050
Monitor 3：0x52009070
Monitor 4：0x52009090
Monitor 5：0x520090b0


RAMECC_MxFECR --失败 ECC 错误代码，表达式 0x52009000 + 0x34 + 0x20 * (x1) ，x 取值 = [1..5]
Monitor 1：0x52009034
Monitor 2：0x52009054
Monitor 3：0x52009074
Monitor 4：0x52009094
Monitor 5：0x520090b4
