STM32的低功耗管理

[复制链接]
STMCU小助手 发布时间:2023-2-21 20:54

以STM系列手册为例,我们先来看看STM32的几种工作模式。

因为我最近用到STM32G0系列的MCU,所以就拿G0的手册来聊一聊吧,其他的都类似,功耗方面有些差别。


STM32系列MCU的几种工作模式

正常运行模式就不聊了,刚开始学单片机时候,什么都不干,down个代码就能跑起来的大多是这种模式,不缺电,不需要省电...

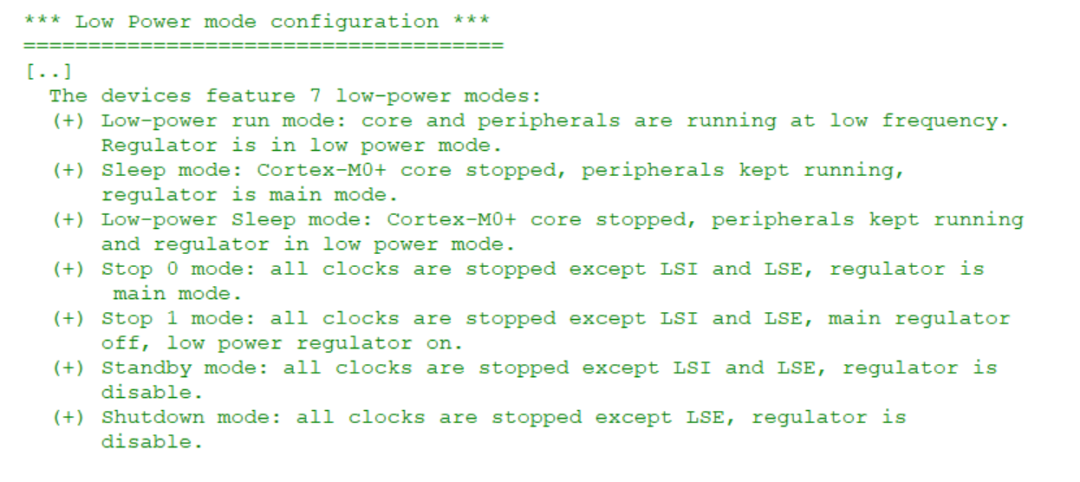

从STM32G070手册来看,模式还是比较丰富的,下面来看看各个模式的意思:

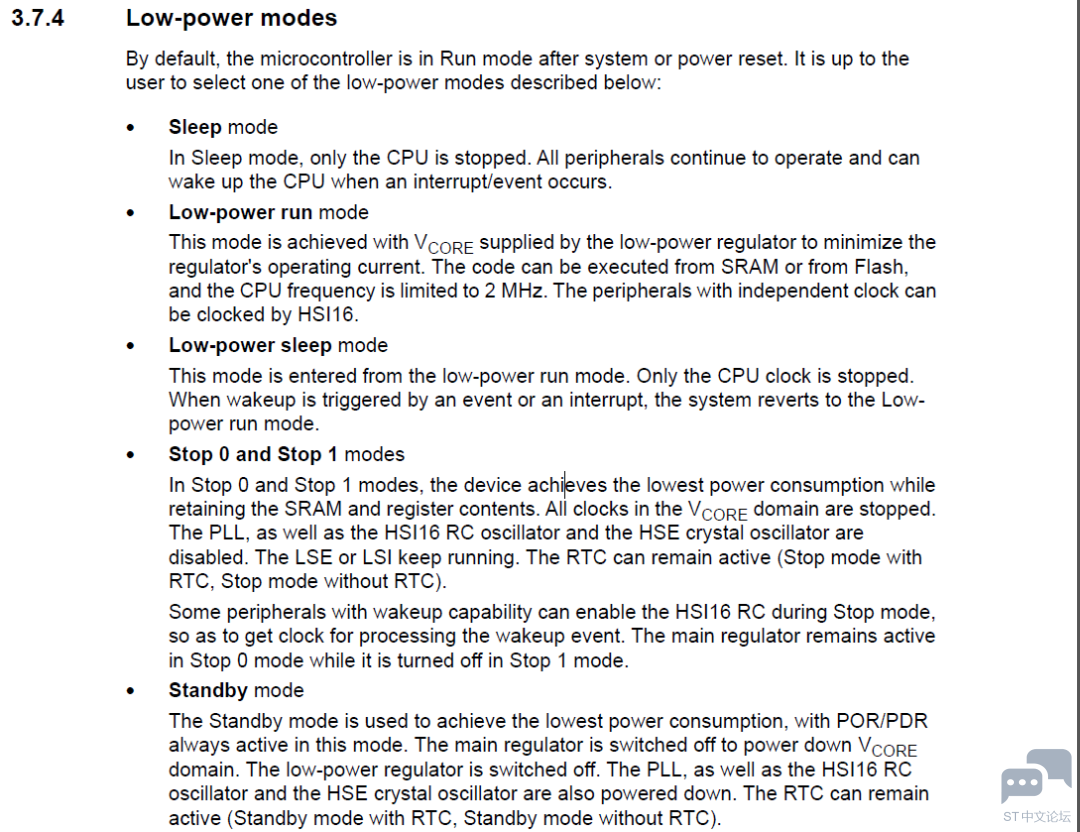

1、睡眠模式(sleep mode)

仅仅是内核停止,所有外设包括Cortex-M3核心的外设,如NVIC、系统时钟(SysTick)等仍在运行。

2、低功耗运行模式(Low-power run mode)

该模式通过低功率调节器提供的VCORE来实现,以最小化 调节器的工作电流。代码可以从SRAM或Flash执行, CPU频率限制在2MHz。具有独立时钟的外围设备时钟可以来自HSI16。

3、低功耗睡眠模式(Low-power sleep mode)

从低功耗运行模式进入该模式。只有CPU时钟停止。当有事件或中断触发唤醒时,系统将恢复到低功耗状态运行模式。

4、停止模式(STOP)

停止模式又分为STOP0、STOP1模式。

在“停止0”和“停止1”模式下,设备的功耗最低,同时 保留SRAM和寄存器内容。VCORE域中的所有时钟都已停止。

PLL,以及HSI16 RC振荡器和HSE晶体振荡器 失能,LSE或LSI继续运行。RTC可以保持激活(停止模式 RTC,停止模式(无RTC)。

一些具有唤醒功能的外围设备可以在停止模式下启用HSI16 RC,以便获取用于处理唤醒事件的时钟。主调节器保持激活状态在停止0模式下,在停止1模式下关闭。

5、待机模式(Standby mode)

待机模式用于实现最低功耗,使用POR/PDR在此模式下始终处于活动状态。主调节器关闭,以关闭VCORE电源 领域低功率调节器关闭。PLL和HSI16 RC振荡器和HSE晶体振荡器也断电。RTC可以保留活动(带RTC的待机模式,不带RTC的待机模式)。

对于每个I/O,软件可以确定是上拉、下拉还是无电阻 应在待机模式下应用于该I/O。进入待机模式时,寄存器内容丢失,RTC中的寄存器除外 域和备用电路。


如何进入低功耗模式?

如何进入低功耗模式比较简单,HAL库为我们封装好了对应的函数,我们只需要调用即可。

简单来看下各种模式的函数接口,在stm32g0xx_hal_pwr.c文件中。

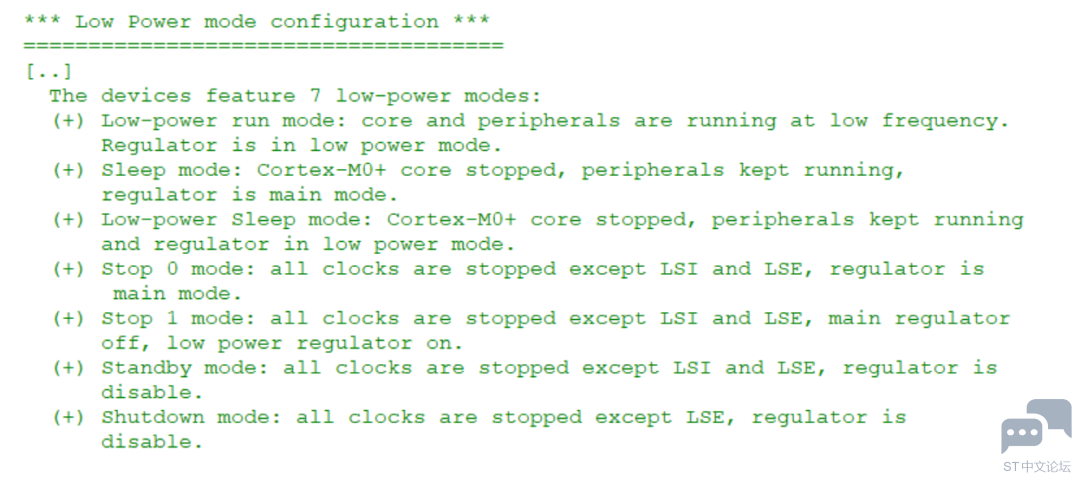

首先是几种低功耗模式的简单介绍,着重介绍stop模式,也是我设计产品遇到的,其他模式,用到时候再与小伙伴们分享...

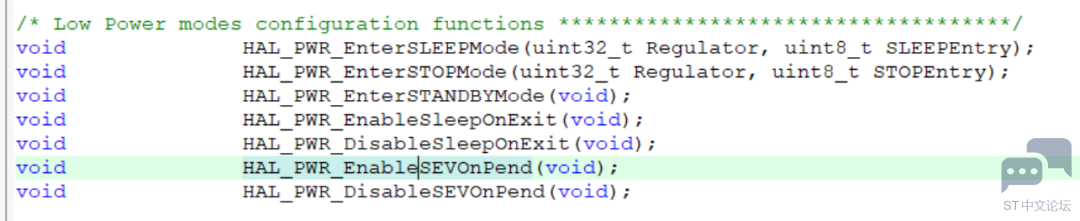

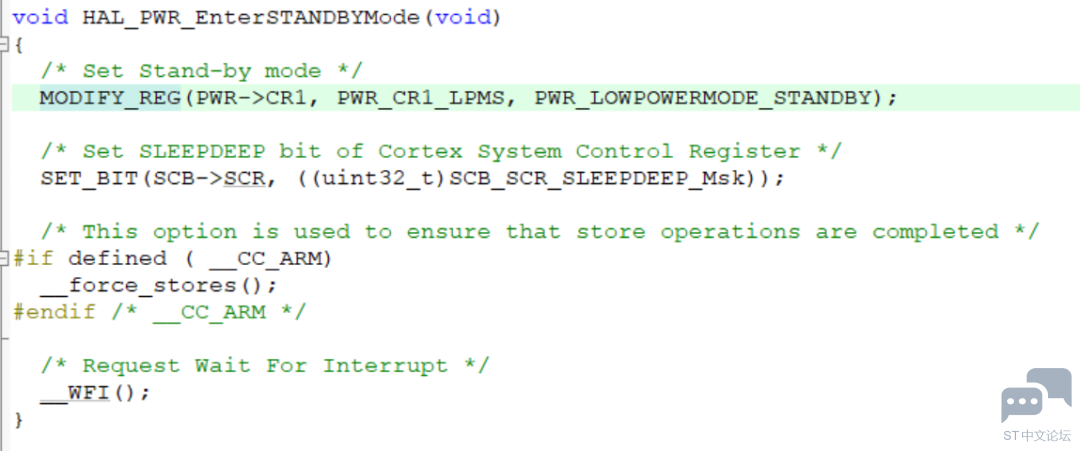

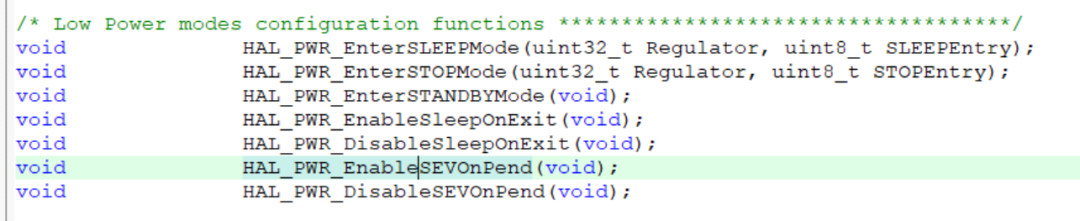

进入各个低功耗模式的函数原型如下,主要包括sleep mode,standby mode,stop mode

接下来,看看每个函数的入口参数及含义是怎样的。


1、sleep mode入口函数参数主要有两个,函数介绍里面写的很清楚:

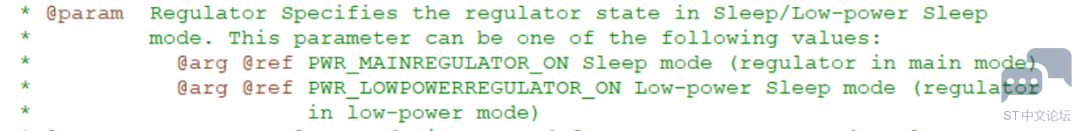

第一个参数regulator表示的是我们采用哪一种sleep模式,sleep和low-power sleep mode,通过选择对应的模式即可:

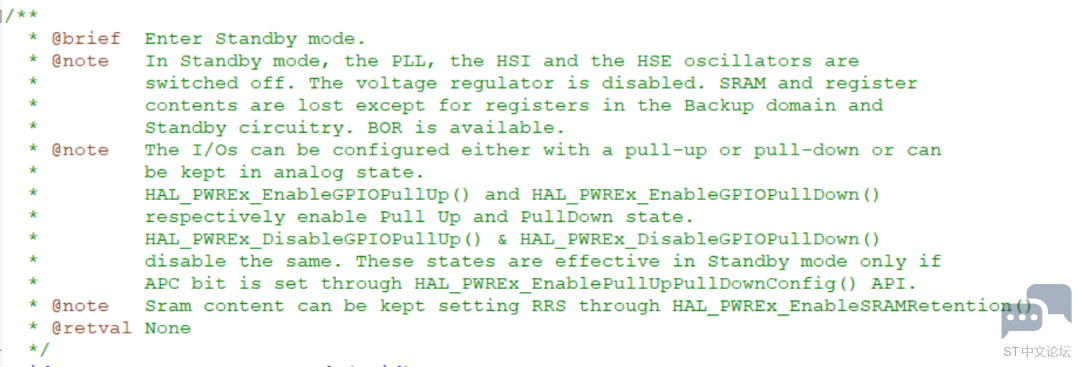

2、standy mode入口函数

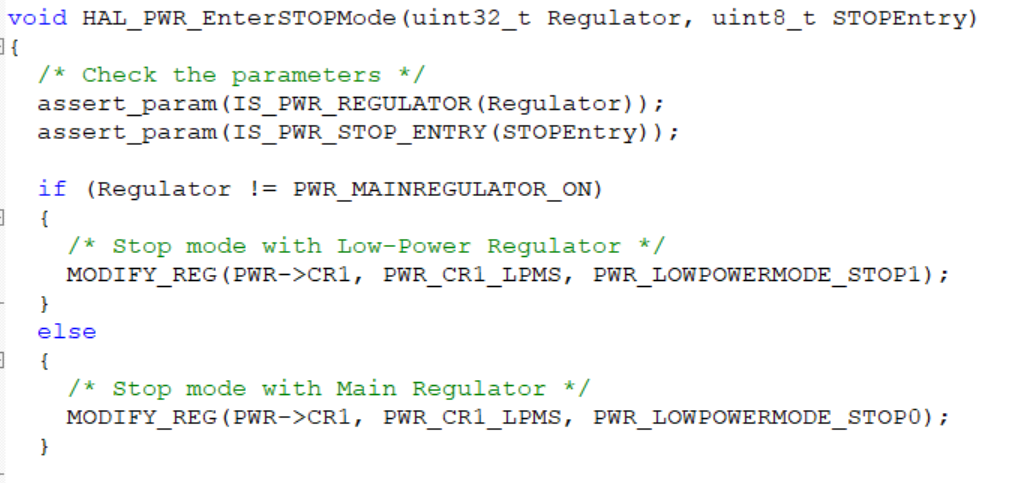

3、stop mode入口函数

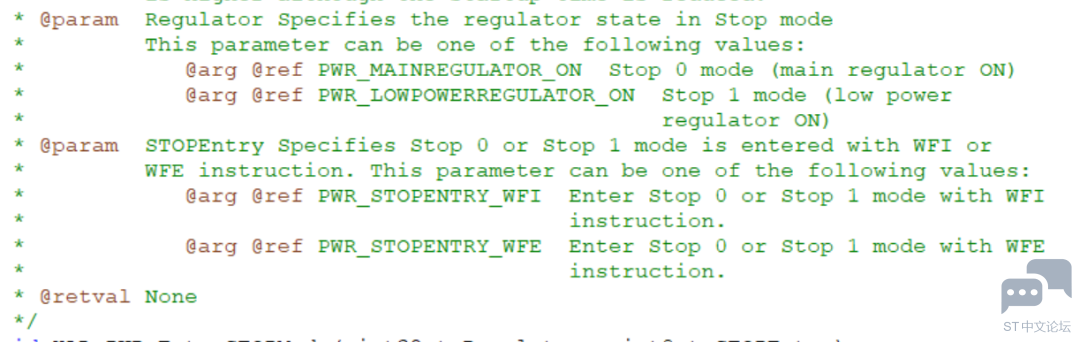

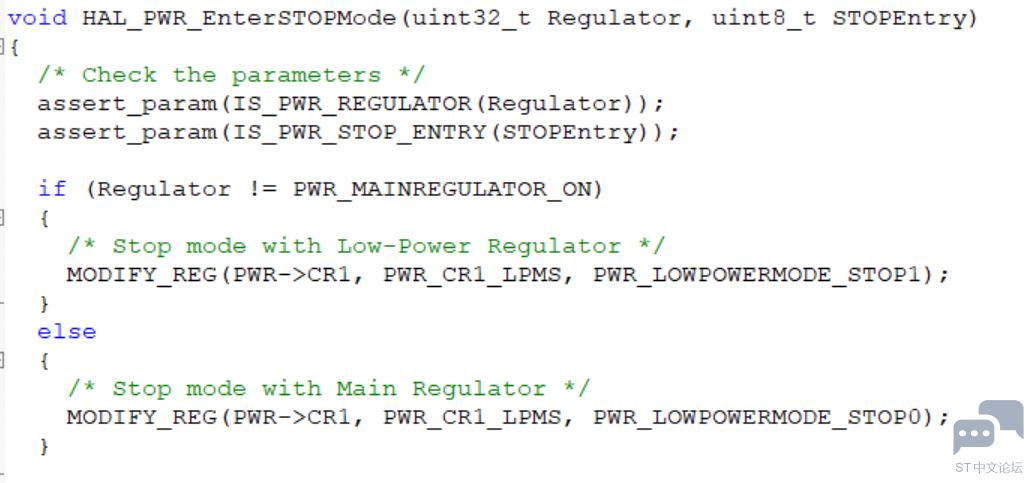

第一个参数regulator表示的是我们采用哪一种stop模式,stop0和stop1模式,通过选择对应的模式即可,第二个参数表示唤醒的方式,通过指令或者等待唤醒事件唤醒MCU。




低功耗唤醒

最近设计产品主要用到了stop1模式,接下来就着重来介绍下stop1模式的进入与唤醒。

就像人睡觉一般,MCU进入低功耗之后,以极低的功耗维持着系统“活着”,但是醒过来是需要一定条件的,比如定个“闹钟”,按键“按一下”等,目前常用的“正常的”唤醒方式有以下几种:

1、RTC定时唤醒;

2、外部中断唤醒(按键或者通讯唤醒);

3、特殊唤醒引脚唤醒(某些引脚具有专门的唤醒功能)。

下面,再来看一看如何通过RTC和外部中断唤醒MCU。


1、RTC定时唤醒

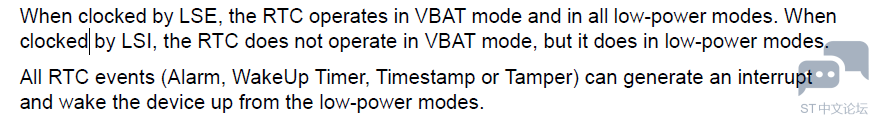

依然是从手册中我们可以看到,所有的RTC时间都可以把MCU从低功耗模式中唤醒:

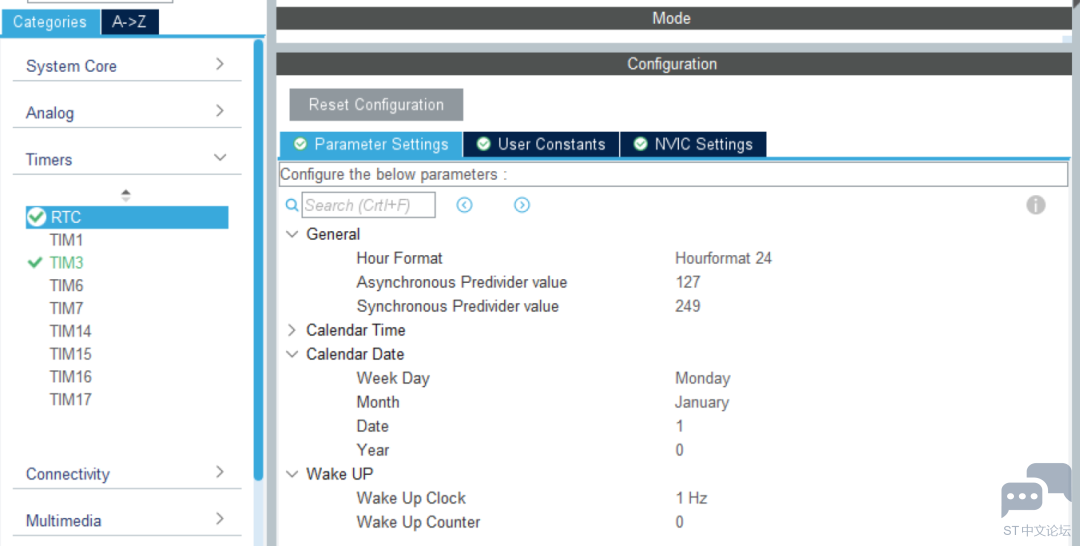

本文仅仅介绍使用RTC的定时功能实现,定时1S唤醒一次,使用cubemx进行对RTC进行配置:





生成代码的时候,勾选这个选项,可以把不用的引脚配置为模拟输入模式,降低功耗:

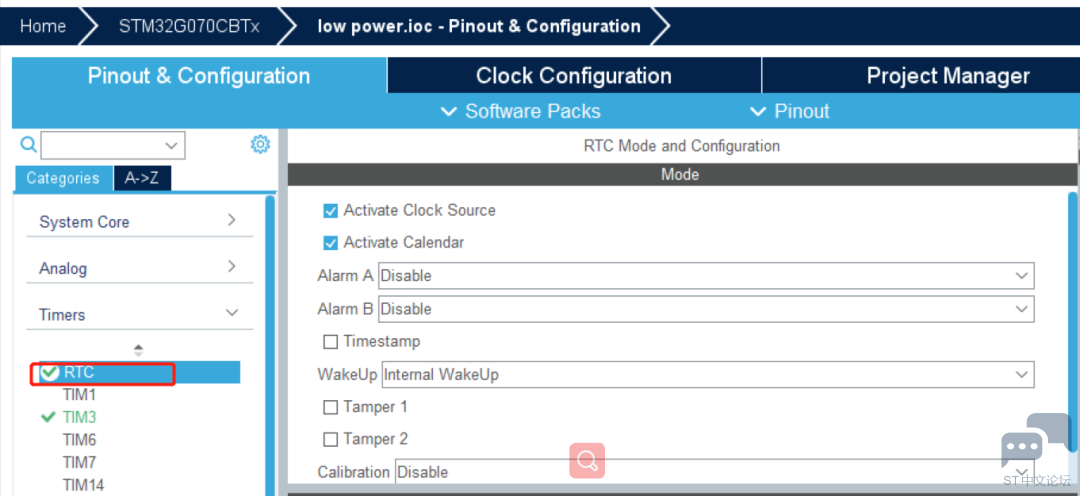

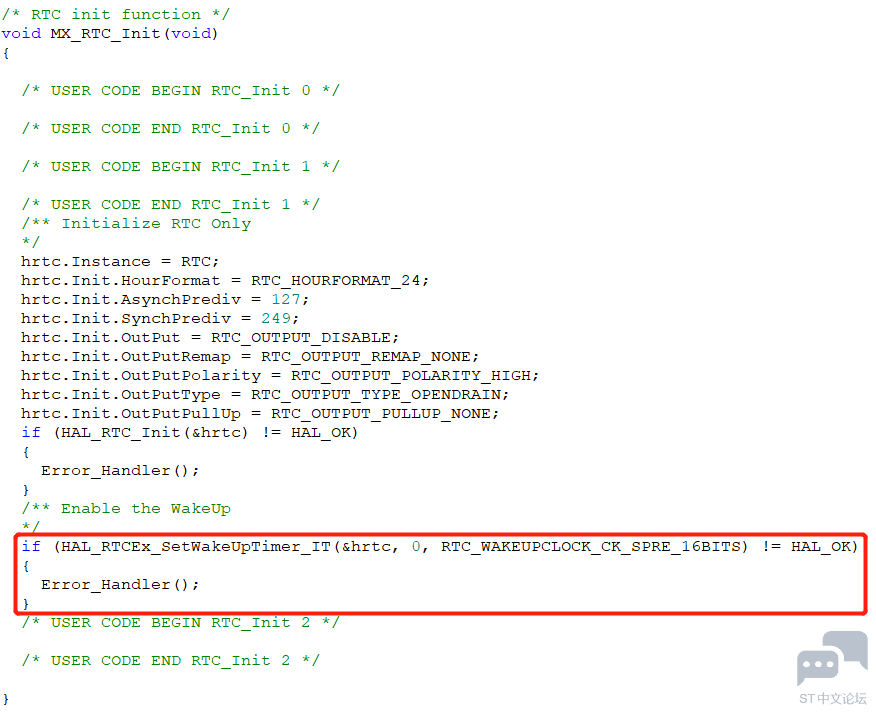

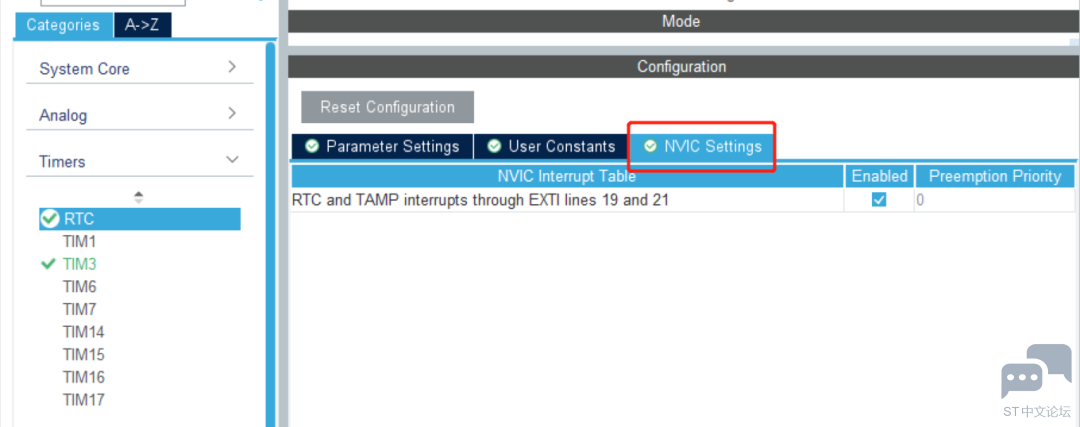

RTC的配置如图,使能RTC,1S中断唤醒一次:

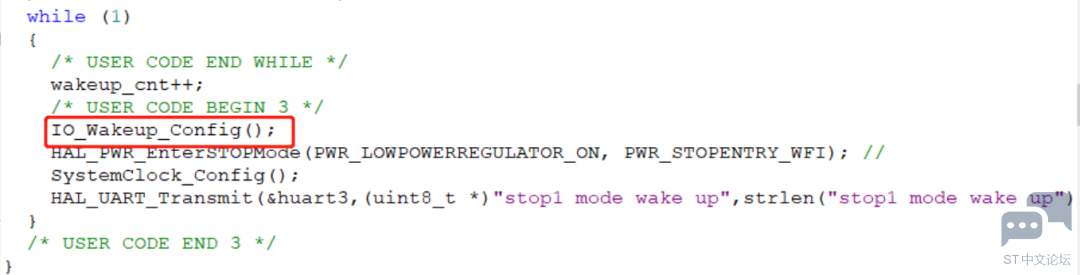

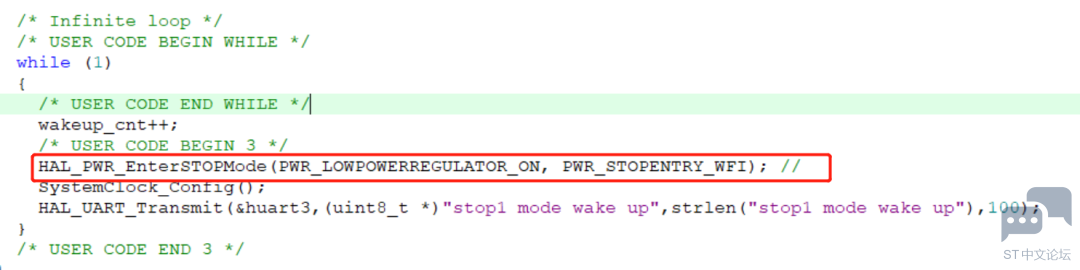

接着,我们在while(1)里面写下面的代码,通过串口打印出唤醒信息,实际上代码在执行的时候,遇到红框出的低功耗入口函数,代码会停止在这里,当遇到唤醒信号的时候,会继续往下执行,一般进入STOP模式之前我们会先配置好唤醒所需要的条件,相应的IO等进入低功耗状态,唤醒之后,把硬件相关的重新初始化,才可以正常使用。





2、外部中断唤醒

外部中断也可以用来唤醒MCU,需要提供一个下降沿用以把MCU从低功耗中唤醒。

我们就直接使用串口的RX作为外部中断引脚唤醒,使用串口3的RX也即是PB11引脚,关于外部中断这里不做具体介绍了,需要的小伙伴可以私信我,专门出一期介绍。

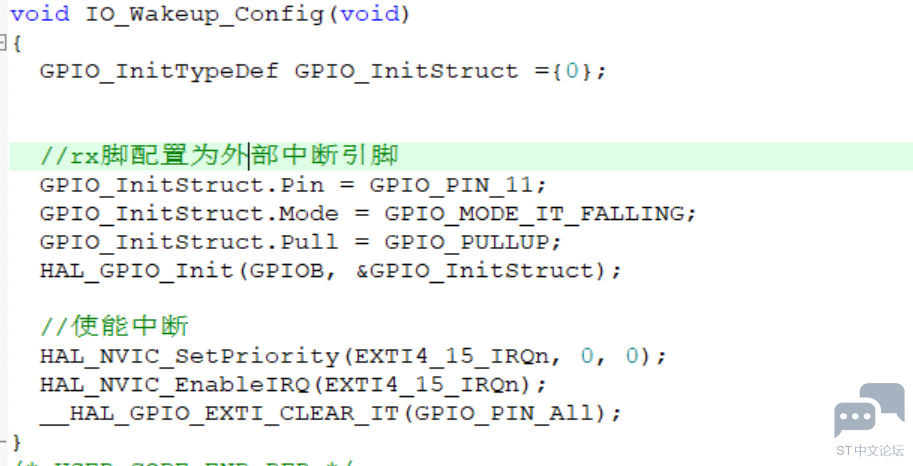

需要先配置IO口为外部中断模式:



在进入低功耗模式之前一定要先配置,这样才能够正常唤醒。

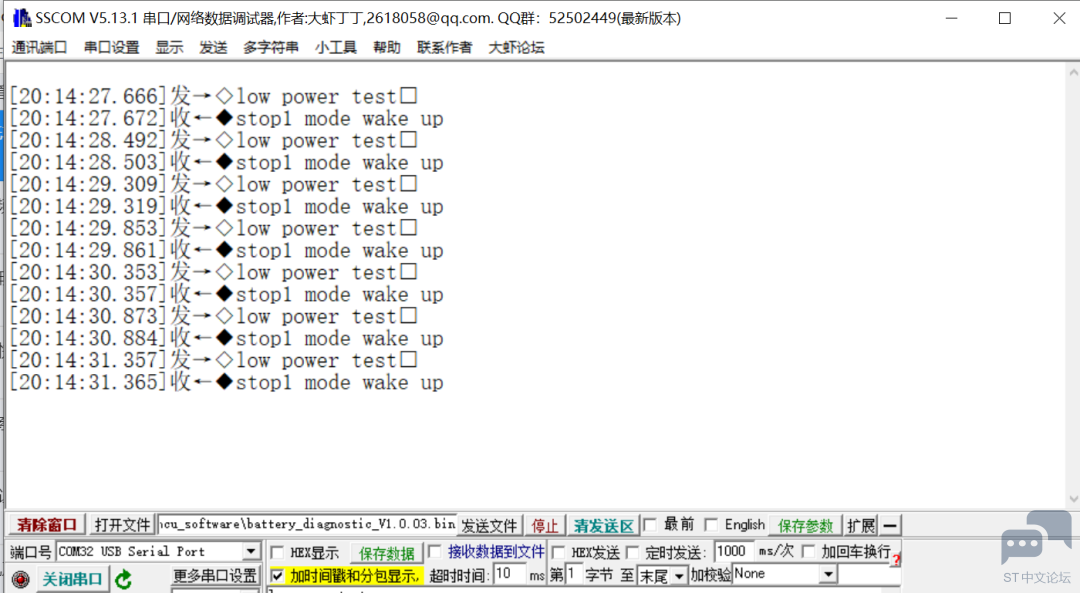

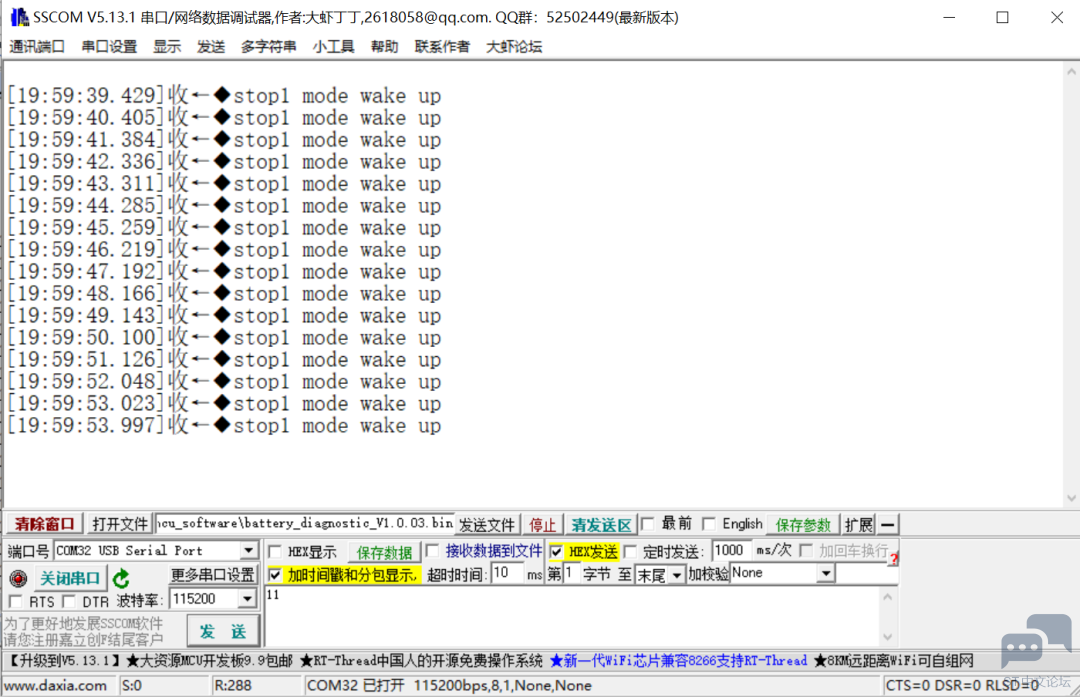

接下来,我们通过串口助手发送数据触发外部中断,然后打印唤醒信息,就是这样简单。




作者:Embedded小飞哥
