使用Platformio平台的libopencm3开发框架来开发STM32G0，下面使用PWM来实现LED呼吸灯效果。

1 新建项目

• 在PIO主页新建项目pwm，框架选择libopencm3，开发板选择 MonkeyPi_STM32_G070RB；
• 新建完成后在src目录新建主程序文件main.c；
• 然后更改项目文件platformio.ini的烧写和调试方式：



1. 1upload_protocol = cmsis-dap

2. 2debug_tool = cmsis-dap

复制代码

2 PWM配置

• GPIO设置为复用PWM输出



1. 1/**

2. 2 * @brief gpio config

3. 3 *

4. 4 */

5. 5static void gpio_setup(void)

6. 6{

7. 7    rcc_periph_clock_enable(RCC_GPIOC);

8. 8

9. 9    gpio_mode_setup(GPIOC,

10. 10                    GPIO_MODE_AF,

11. 11                    GPIO_PUPD_NONE,

12. 12                    GPIO12);

13. 13

14. 14    gpio_set_output_options(GPIOC,GPIO_OTYPE_PP,GPIO_OSPEED_50MHZ,GPIO12);

15. 15

16. 16    //TIM14_CH1 , AF2

17. 17    gpio_set_af(GPIOC,GPIO_AF2,GPIO12);

18. 18}

复制代码

• PWM配置



1. 1/**

2. 2 * @brief pwm channel setup

3. 3 *

4. 4 */

5. 5static void pwm_setup(void)

6. 6{

7. 7    rcc_periph_clock_enable(RCC_TIM14);

8. 8

9. 9    /* Timer global mode:

10. 10     * - No divider

11. 11     * - Alignment edge

12. 12     * - Direction up

13. 13     */

14. 14    timer_set_mode(TIM14, TIM_CR1_CKD_CK_INT, TIM_CR1_CMS_EDGE, TIM_CR1_DIR_UP);

15. 15

16. 16    /*

17. 17     * APB1 PRE = 1, TIMPCLK = PCLK

18. 18     * APB1 PRE != 1, TIMPCLK = PCLK * 2

19. 19     */

20. 20    timer_set_prescaler(TIM14, (rcc_apb1_frequency/100000-1)); //100KHz

21. 21

22. 22    /* Disable preload. */

23. 23    timer_disable_preload(TIM14);

24. 24    timer_continuous_mode(TIM14);

25. 25

26. 26    /* Timer Period */

27. 27    timer_set_period(TIM14, 20-1);  /* 100kHz /20 = 5 KHz */

28. 28

29. 29    /* Set the initual output compare value for OC1. */

30. 30    timer_set_oc_mode(TIM14, TIM_OC1, TIM_OCM_PWM1);

31. 31    timer_set_oc_value(TIM14, TIM_OC1, 20*0.3); //duty = 0.3

32. 32

33. 33    /* Enable output */

34. 34    timer_enable_oc_output(TIM14, TIM_OC1);

35. 35    timer_enable_counter(TIM14);

36. 36}

复制代码

先配置定时器的预分频和周期，这里设置到周期为5KHz，可以参考定时器章节的说明；

然后使用timer_set_oc_value 设置占空比，占空比根据定时器周期计算，比如这里设置为30%占空比；

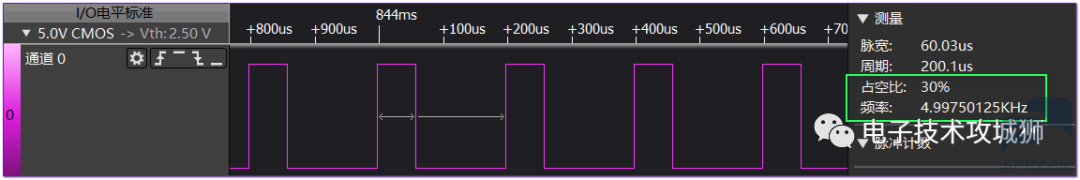

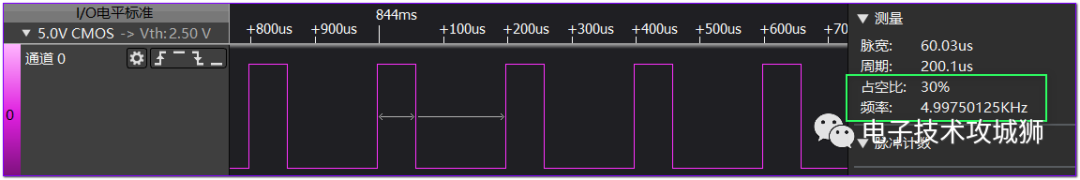

• 将程序烧写到开发板后可以测量引脚的输出PWM波形如下：



3 呼吸灯效果

实现呼吸灯效果就是更改占空比，让其从0-100变化在从100-0变化即可；

1. 1int duty = 0;

2. 2

3. 3while(1){

4. 4

5. 5        //from 0 - 100

6. 6        for(duty=0; duty <= 100; duty++){

7. 7            duty = duty + 1;

8. 8            timer_set_oc_value(TIM14,TIM_OC1, 20*duty/100);

9. 9

10. 10            //delay some time

11. 11            for(int i=0; i<600000; i++){

12. 12                __asm__("nop");

13. 13            }

14. 14        }

15. 15

16. 16        //from 100-0

17. 17        for(duty=100;duty>=0; duty--){

18. 18            duty = duty - 1;

19. 19            timer_set_oc_value(TIM14,TIM_OC1, 20*duty/100);

20. 20

21. 21            //delay some time

22. 22            for(int i=0; i<600000; i++){

23. 23                __asm__("nop");

24. 24            }

25. 25

26. 26        }

27. 27

28. 28}

复制代码

转载自：MakerInChina.cn
