使用Platformio平台的libopencm3开发框架来开发STM32G0，以下为EEPROM M24C02的使用方法。

1 新建项目

• 建立eeprom项目



在PIO的Home页面新建项目，项目名称eeprom，选择开发板为 MonkeyPi_STM32_G070RB，开发框架选择libopencm3；

• 项目建立完成后在src目录下新建main.c主程序文件；
• 修改下载和调试方式，这里开发板使用的是DAPLink仿真器，因此修改platformio.ini文件如下：



1. 1upload_protocol = cmsis-dap

2. 2debug_tool = cmsis-dap

复制代码

2 编写程序

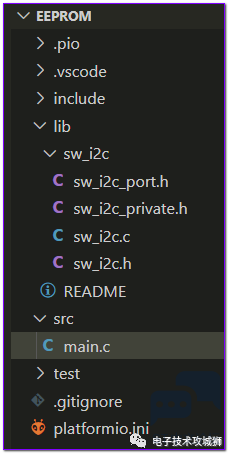

首先从之前的I2C项目中拷贝sw_i2c库文件夹到当前项目的lib目录下：

本次不使用串口打印，直接使用SEGGER rtt打印，因此将SEGGER RTT也放置在lib目录下，便于调试打印：

1. 1void log(const char* fmt, ...)

2. 2{

3. 3    va_list va;

4. 4    va_start(va, fmt);

5. 5    SEGGER_RTT_vprintf(0,fmt,&va);

6. 6    va_end(va);

7. 7}

复制代码

2.1 EEPROM 写数据

1. 1static inline bool m24cxx_write_one_byte(uint8_t addr, uint8_t data)

2. 2{

3. 3    uint8_t buffer[2];

4. 4

5. 5    buffer[0] = addr;

6. 6    buffer[1] = data;

7. 7    return sw_i2c_transfer(M24CXX_DEVICE_ADDR, buffer, 2, 0, 0);

8. 8}

复制代码

2.2 EEPROM 读数据

1. 1static inline bool m24cxx_read_one_byte(uint8_t addr, uint8_t *ptr)

2. 2{

3. 3    return sw_i2c_transfer(M24CXX_DEVICE_ADDR, &addr, 1, ptr, 1);

4. 4}

复制代码

3 连接硬件进行测试

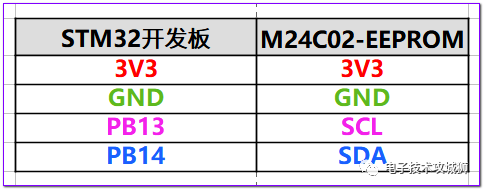

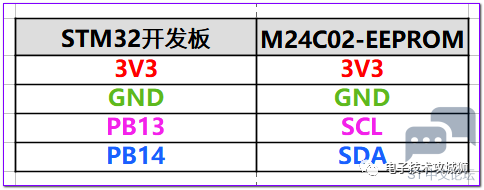

将EEPROM模块与开发的I2C引脚连接好：

先执行程序进行写入：

1. 1int main(void)

2. 2{

3. 3    sys_clock_setup();

4. 4

5. 5    log("init sw i2c.\r\n");

6. 6

7. 7    sw_i2c_init();

8. 8

9. 9    log("eeprom read testing.\r\n");

10. 10

11. 11    uint8_t addr = 0x01;

12. 12    uint8_t read_data=0;

13. 13    uint8_t write_data = 0x88;

14. 14

15. 15    #if 0

16. 16        m24cxx_read_one_byte(addr,&read_data);

17. 17

18. 18        if(read_data == write_data){

19. 19            log("eeprom write ok\r\n");

20. 20        }else{

21. 21            log("ERR:EEPROM write failed.\r\n");

22. 22        }

23. 23

24. 24    #endif

25. 25

26. 26    log("eeprom write.\r\n");

27. 27

28. 28    m24cxx_write_one_byte(addr, write_data);

29. 29

30. 30    delay_ms(5);//wait write done

31. 31

32. 32    while(1){/*do nothing*/}///!!!not go here.

33. 33    return 0;

34. 34}

复制代码

然后将读取部分的程序注释打开：

1. 1    #if 1

2. 2        m24cxx_read_one_byte(addr,&read_data);

3. 3

4. 4        if(read_data == write_data){

5. 5            log("eeprom write ok\r\n");

6. 6        }else{

7. 7            log("ERR:EEPROM write failed.\r\n");

8. 8        }

9. 9

10. 10    #endif

复制代码

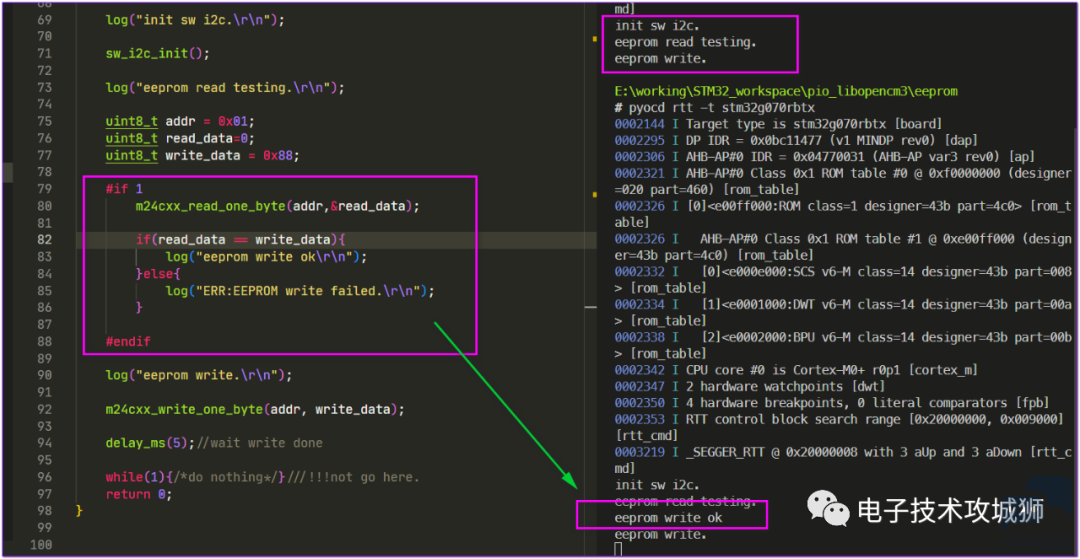

将开发板断电后重新上电可以看到测试正确：

注：写入数据根据M24C02的数据手册，其 Write time 为5ms，因此写入后要进行等待其写入完成；
