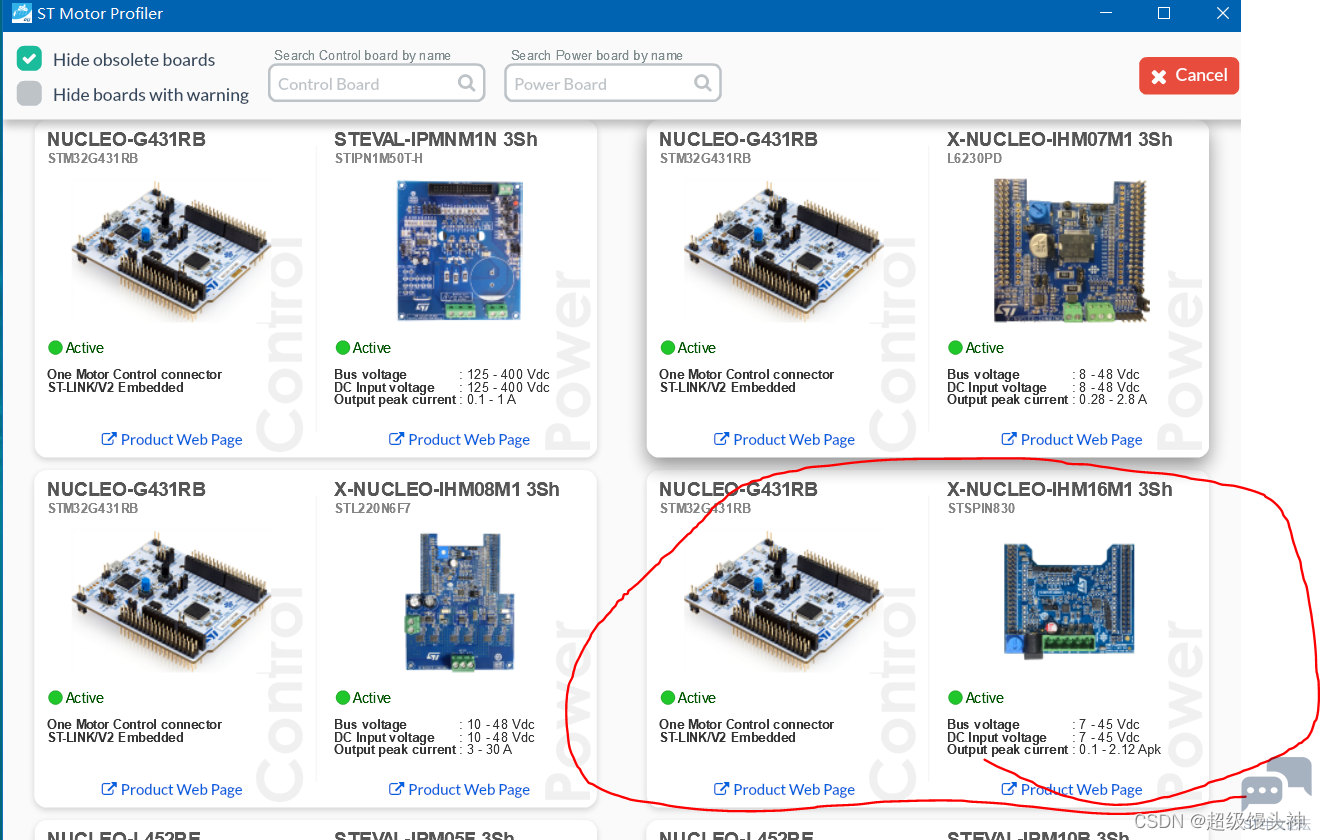

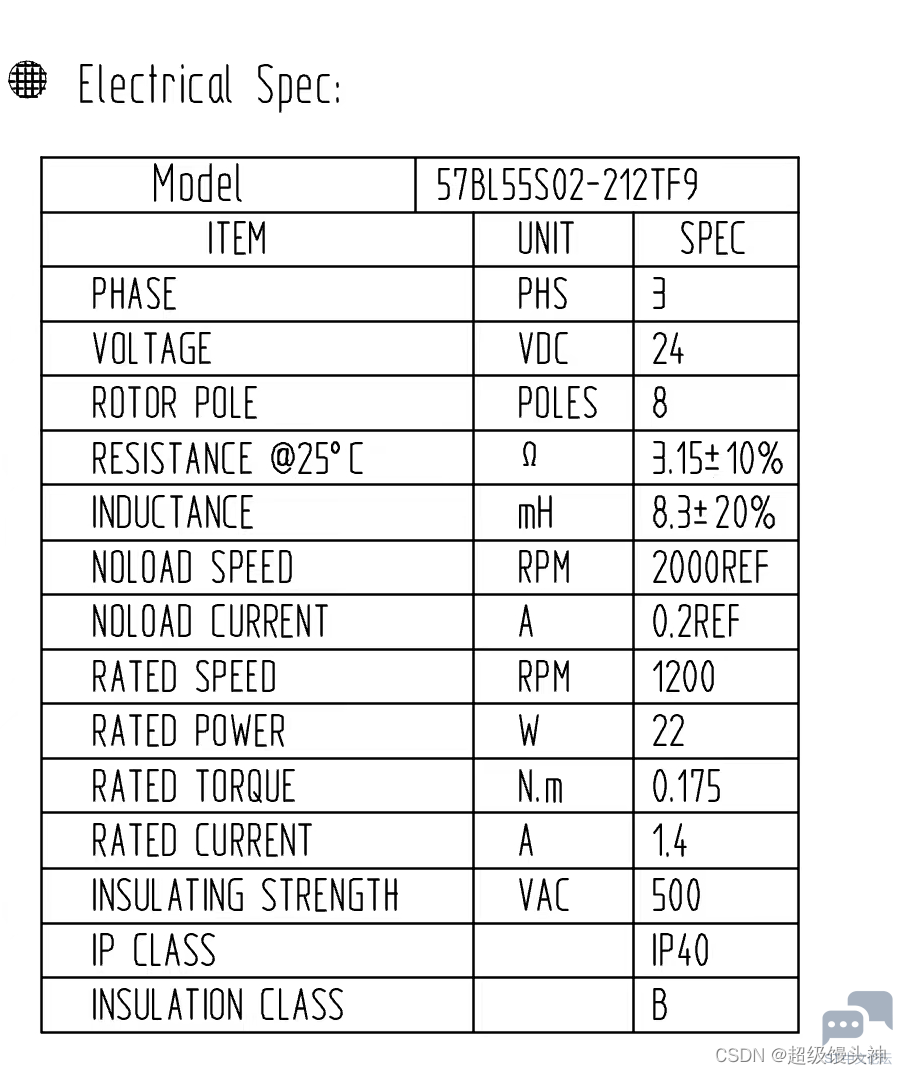

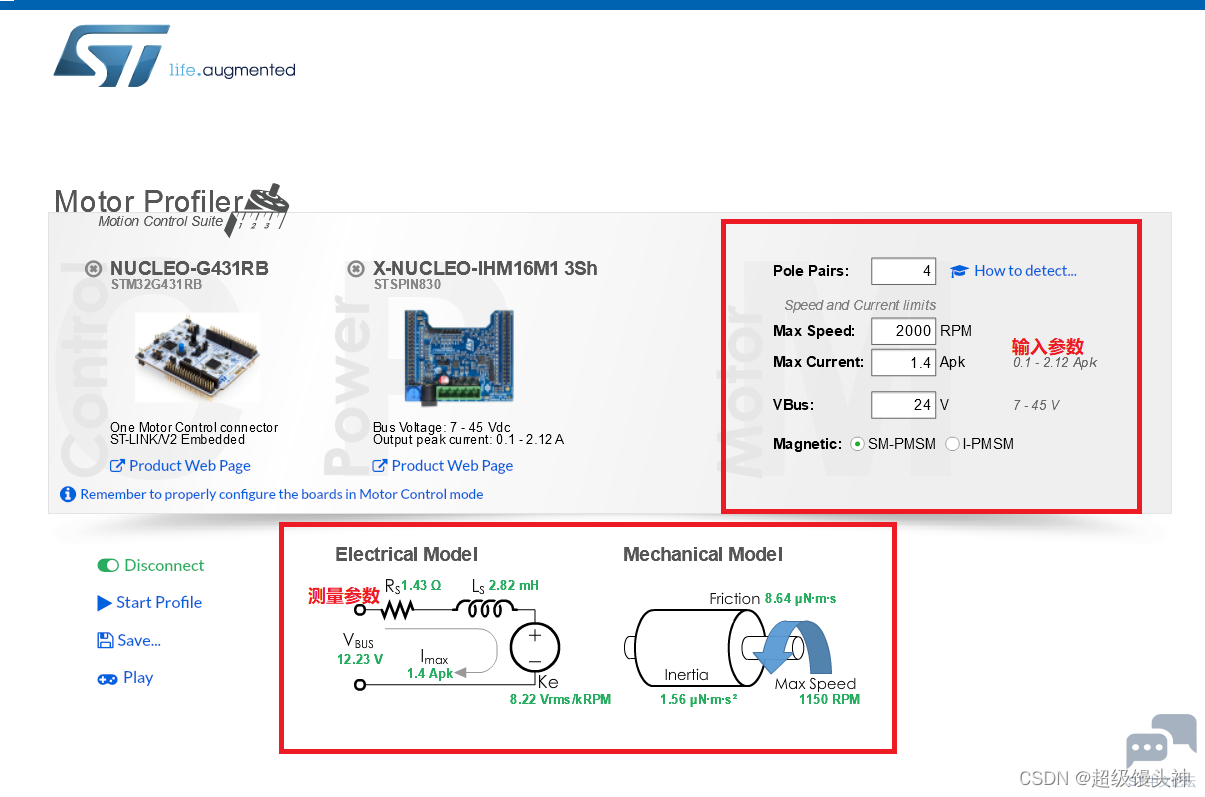

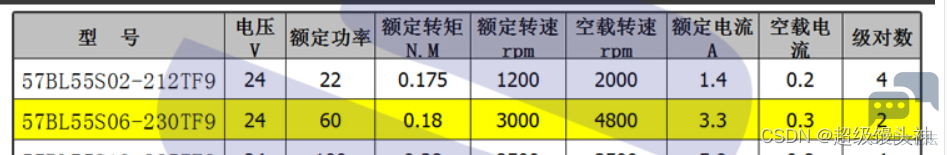

使用Motor Profiler测试电机参数 可以使用开发板+motor profiler测试电机参数方便后续 调试流程 1硬件更换,电机接线 2Motor Profiler开发板选择 3程序下载运行 一、电机更换 电机更换型号,我采用的是57BL55S02这个型号,具体参数如下 ![]() ![]() 具体参数 二、Motor Profiler开发板选择 选择开发板型号 ![]() 三、下载程序 输入参数后,点击左下角connect连接系统,然后点击start profile,电机就会开始旋转,然后就会得到测量的参数 ![]() 四、几个问题 1为什么设定是24v,但是测量是得到是12v? 因为套件给那个电源是12V 所以测量得到的只有12v 要是你想改变直流母线电压,那么你可能需要一个外接电源 2测量得到的数值和给出数值不同,那个参数正确? 都正确,因为单位不一样,但是你如果后续要调试,需要采用测量参数,因为给定参数是目前你得到的实际参数 ———————————————— 版权声明:超级馒头神 |
