前言
本人是准备参加蓝桥杯的一名普通大二学生，看到学长在CSDN上的写的备赛博客写的非常好，本人也想效仿他，第一次写博客写的不好请原谅。

一、软件准备
1、MDK4或者MDK5（可到官网或者其他途径获取，本人使用的是MDK5）
2、Cubemx（可到官网自行下载）
3、安装G4的包（1.2.0，1.3.0以及1.4.0均可）
4、串口调试助手（COM）

二、LED
1.G431RETx的原理图以及我们需要配置的元素

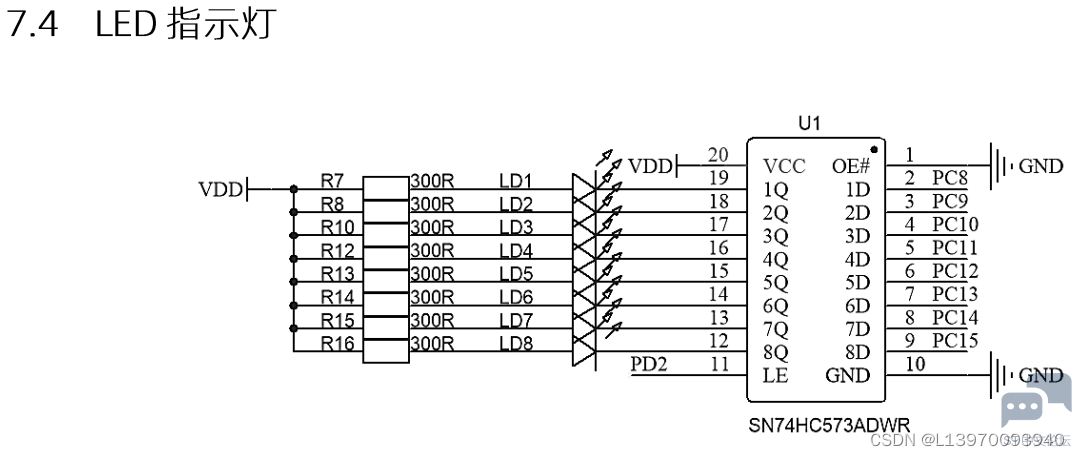

LED部分原理图:




分析:
上图显示了LD1-8的所在引脚位置，我们知道如果要控制LD则要将LE(Load Enable)引脚用PD2拉高，拉高后LD1-8就受PC8-PC15的控制了(此处为低电平电量)


2.CubeMx的配置步骤
注：若对Cubemx的配置方法不明白的，可以参看(这个是学长写的)

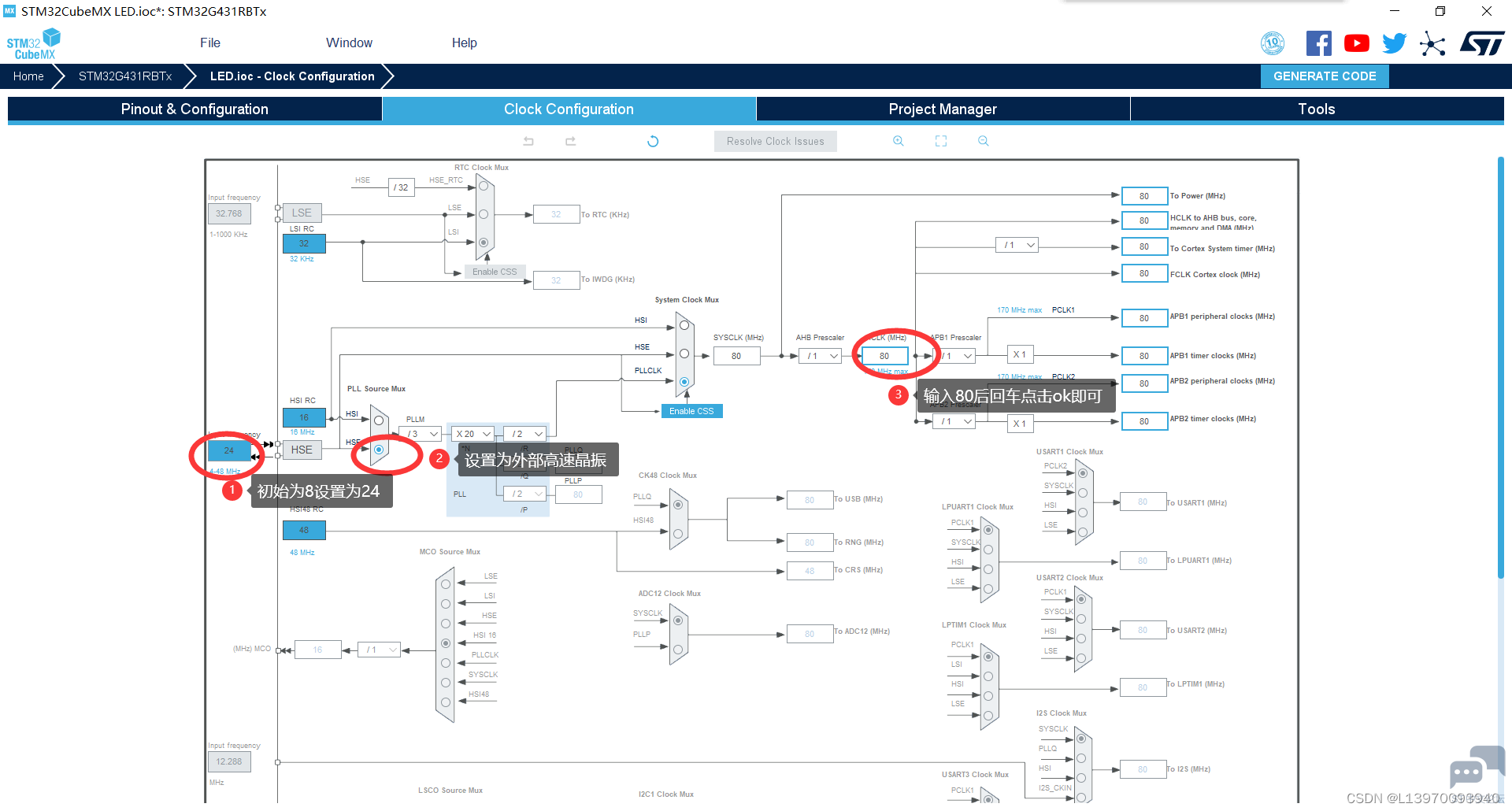

RCC配置如下:

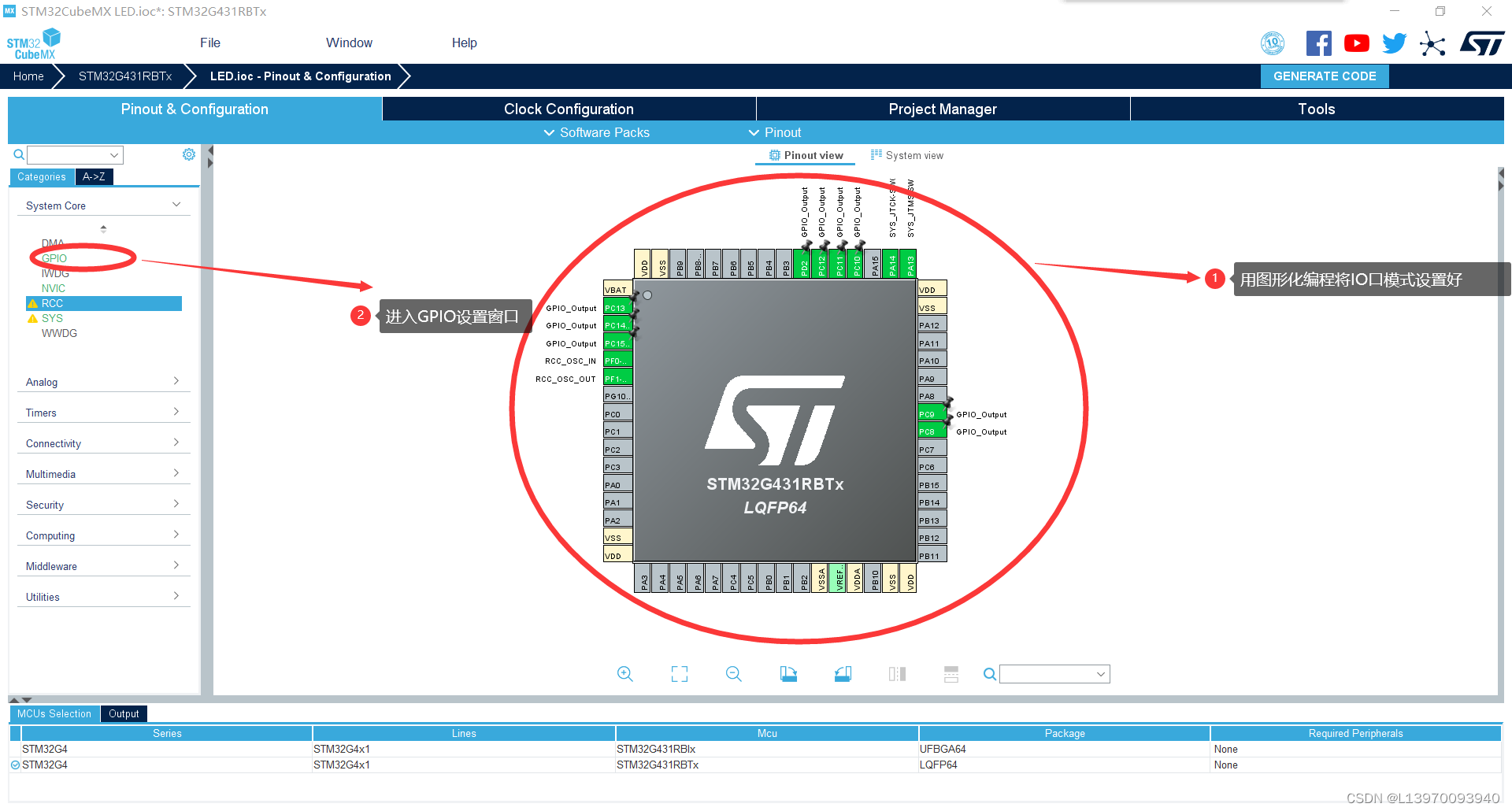

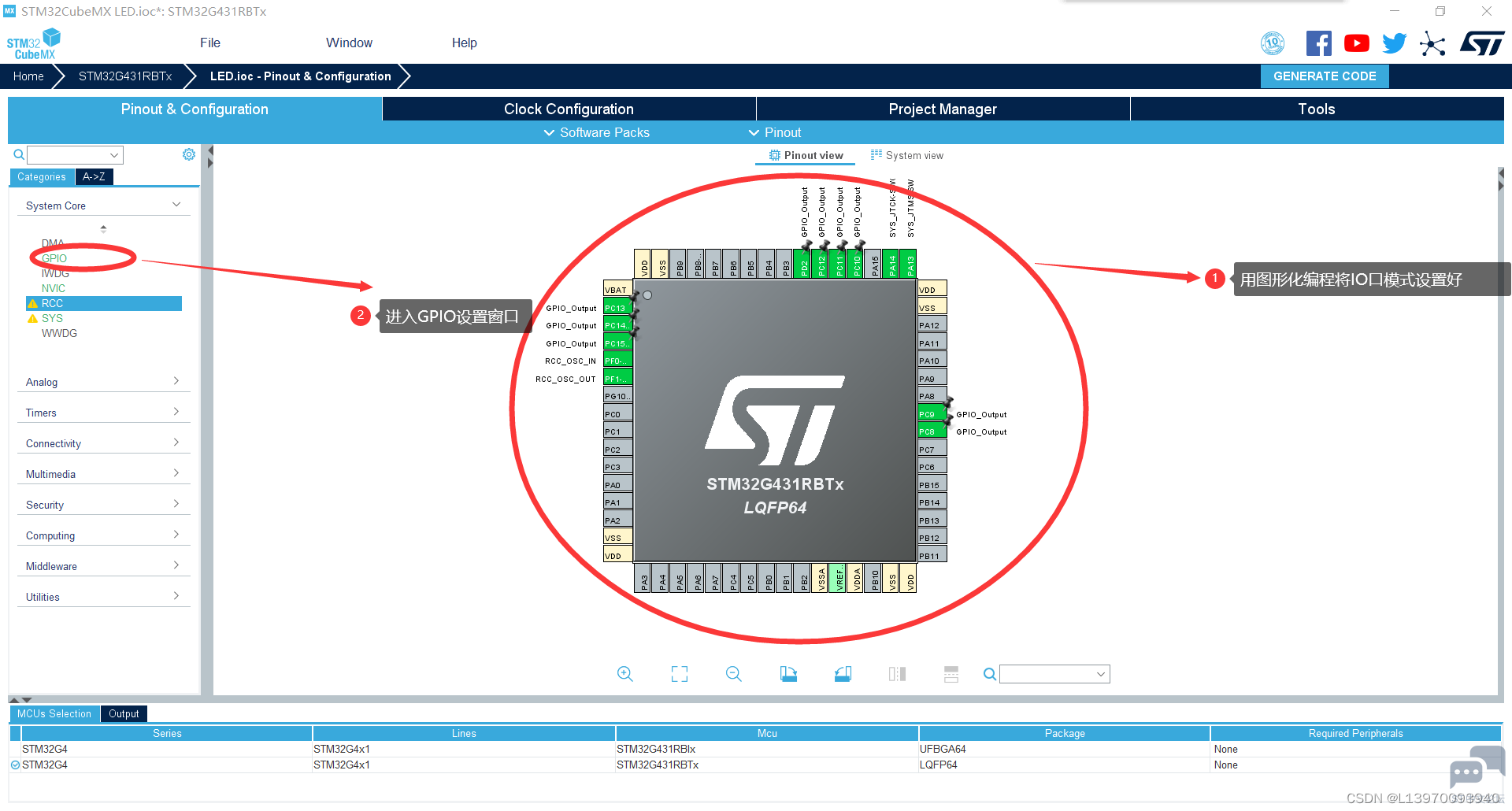

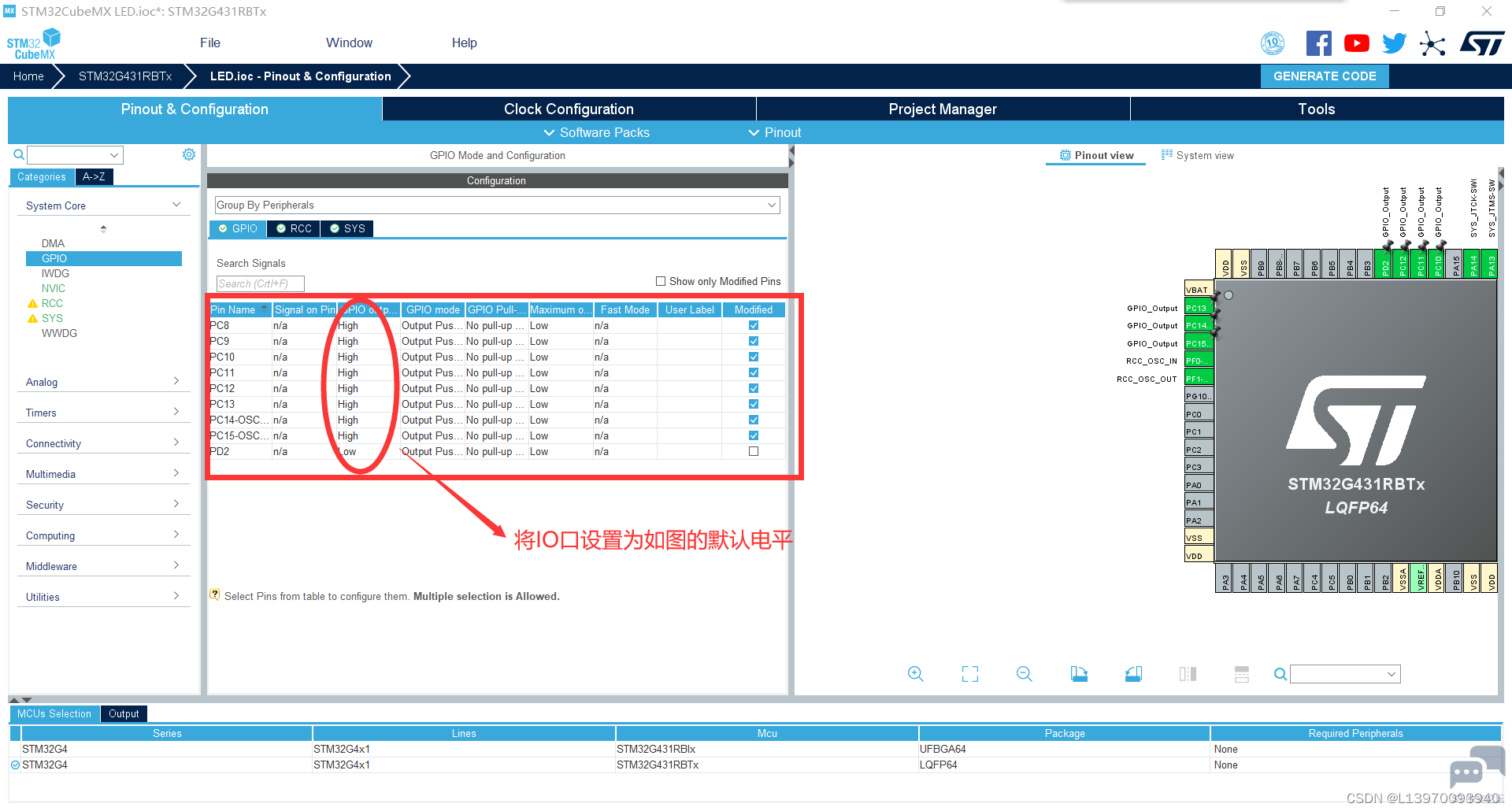

IO配置:
PD2,PC8-PC15设置为GPIO_Output输出模式，PD2设置为默认低电平、PC8-PC15默认高电平

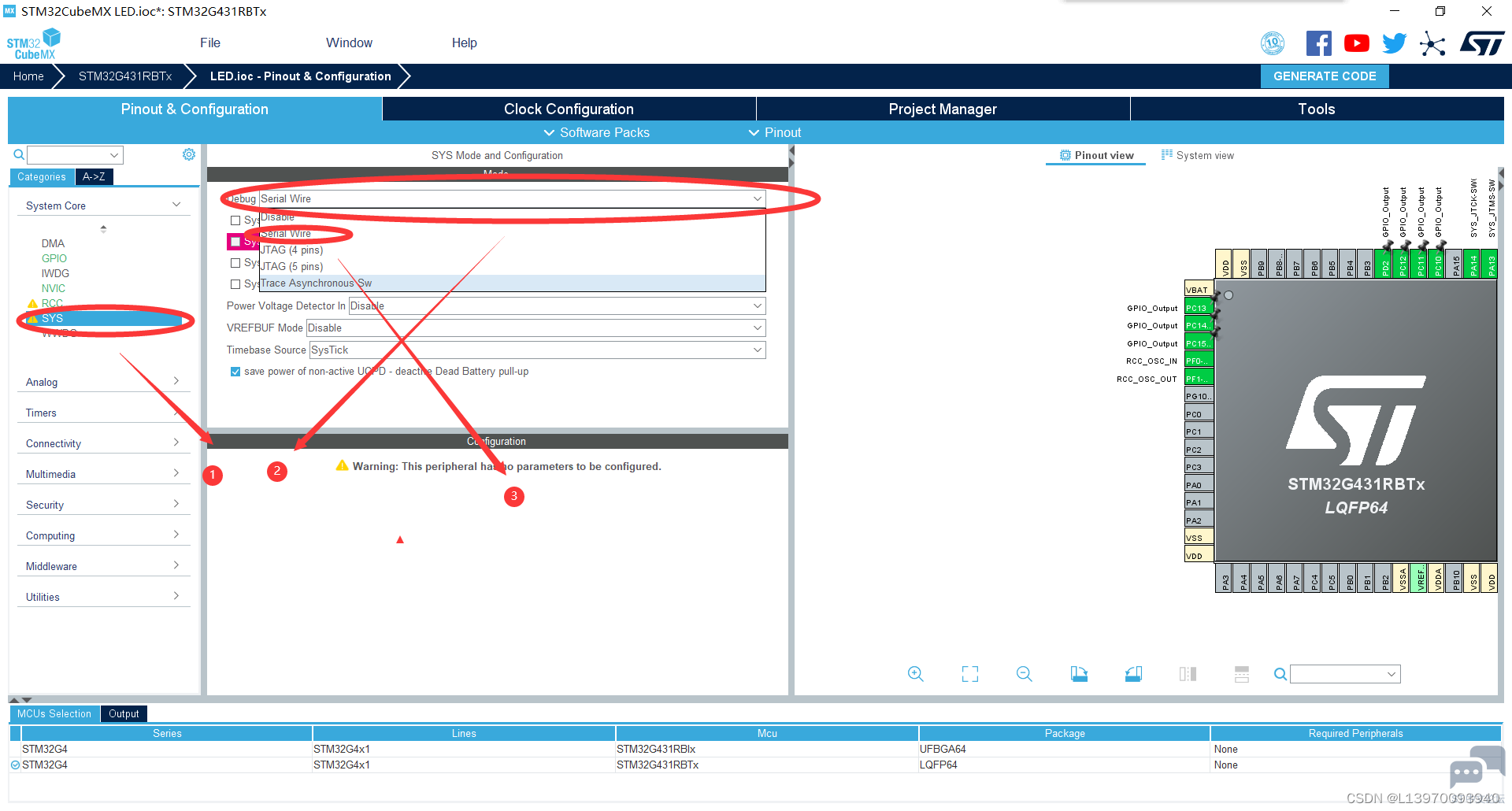

3.别忘了设置调试接口为SW

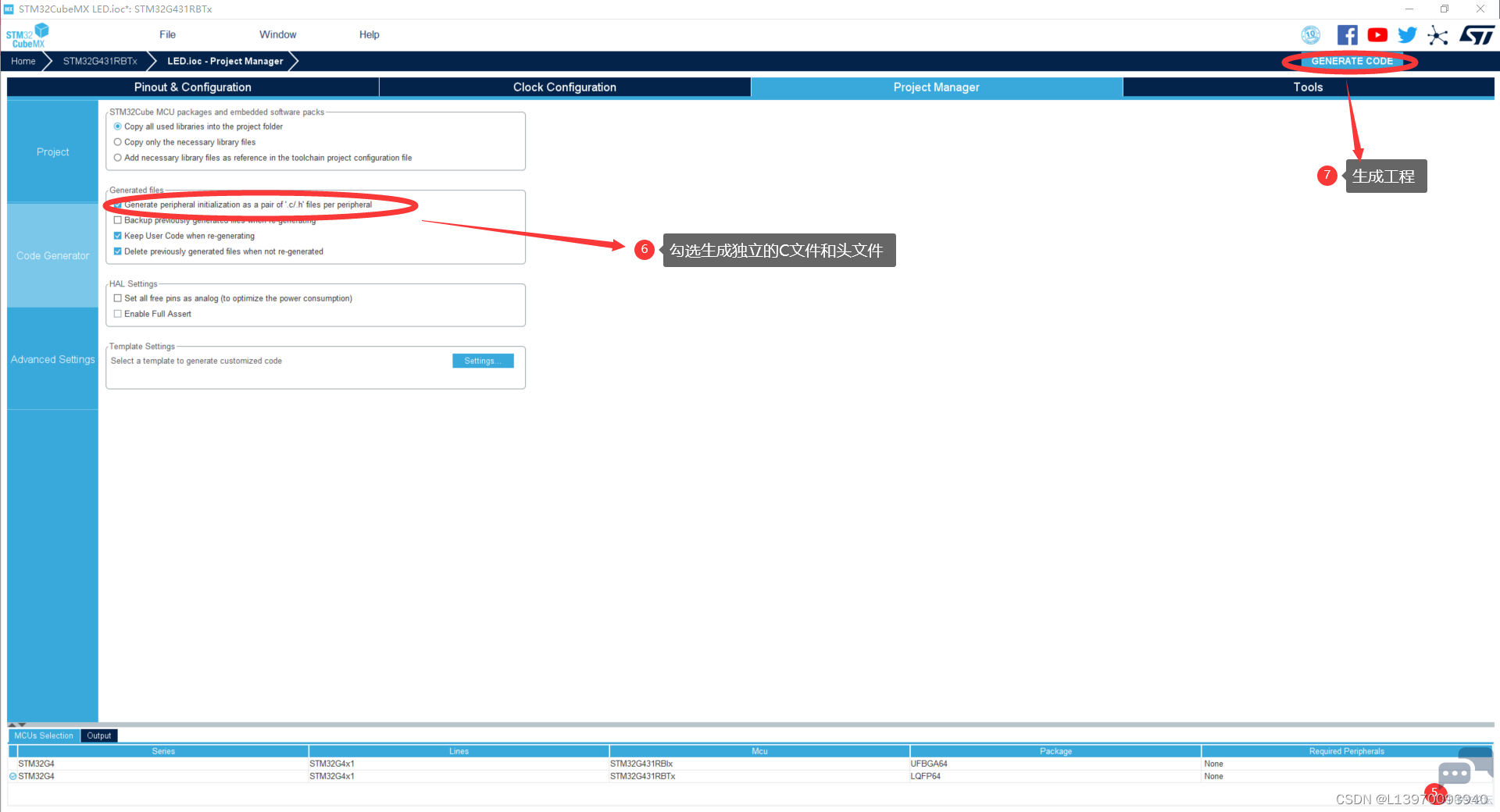

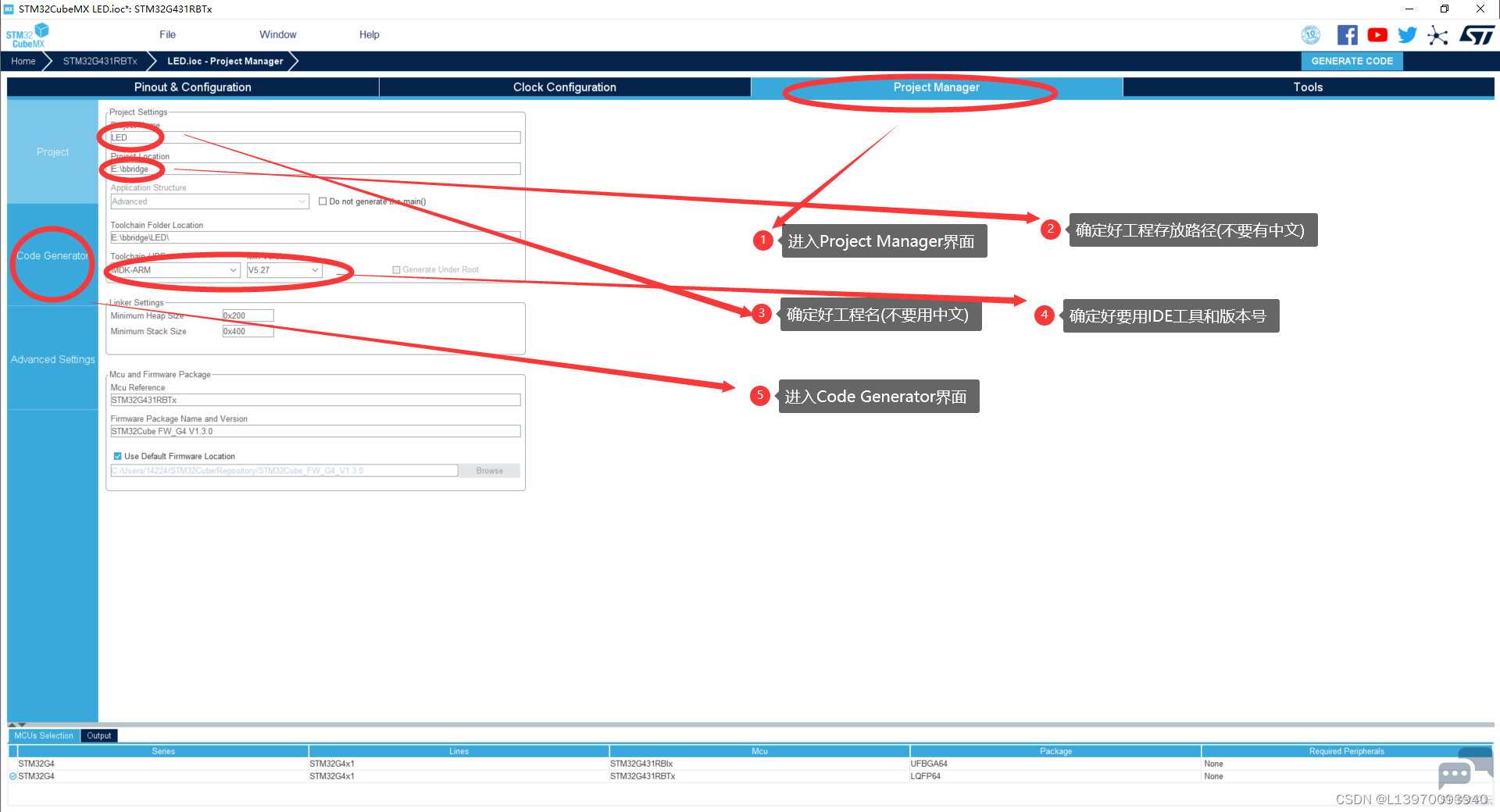

4.生成工程

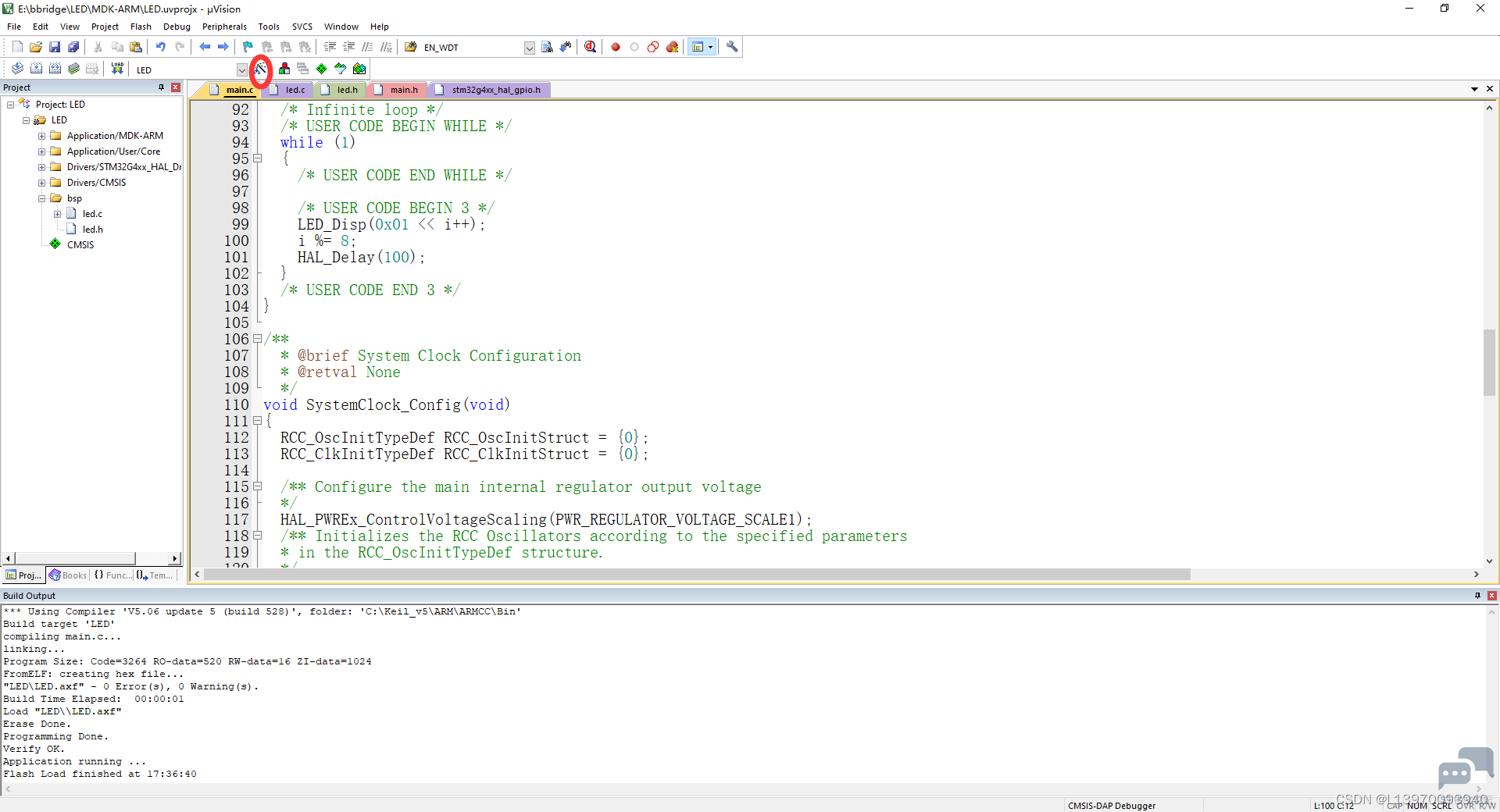

5.测试代码

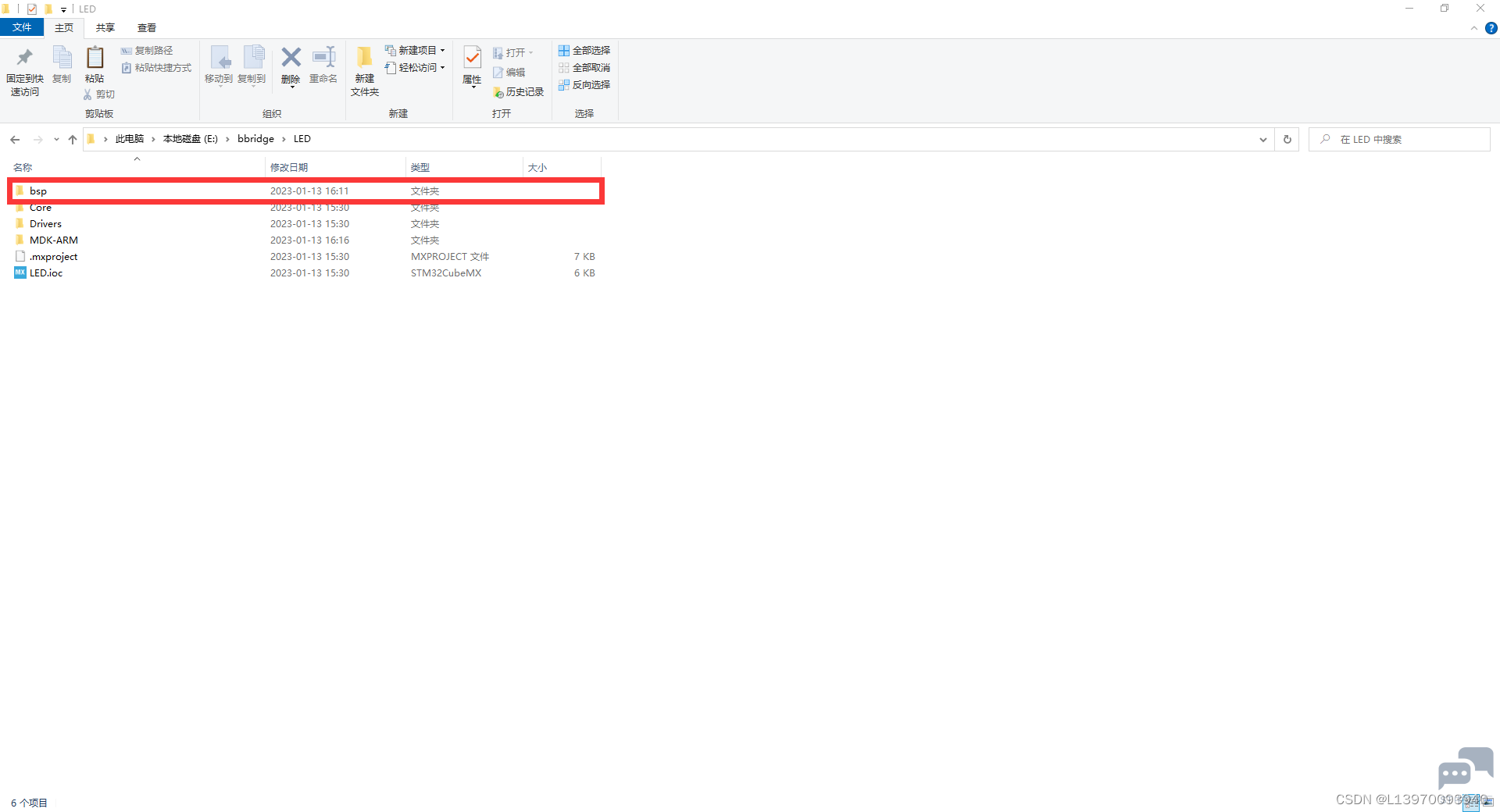

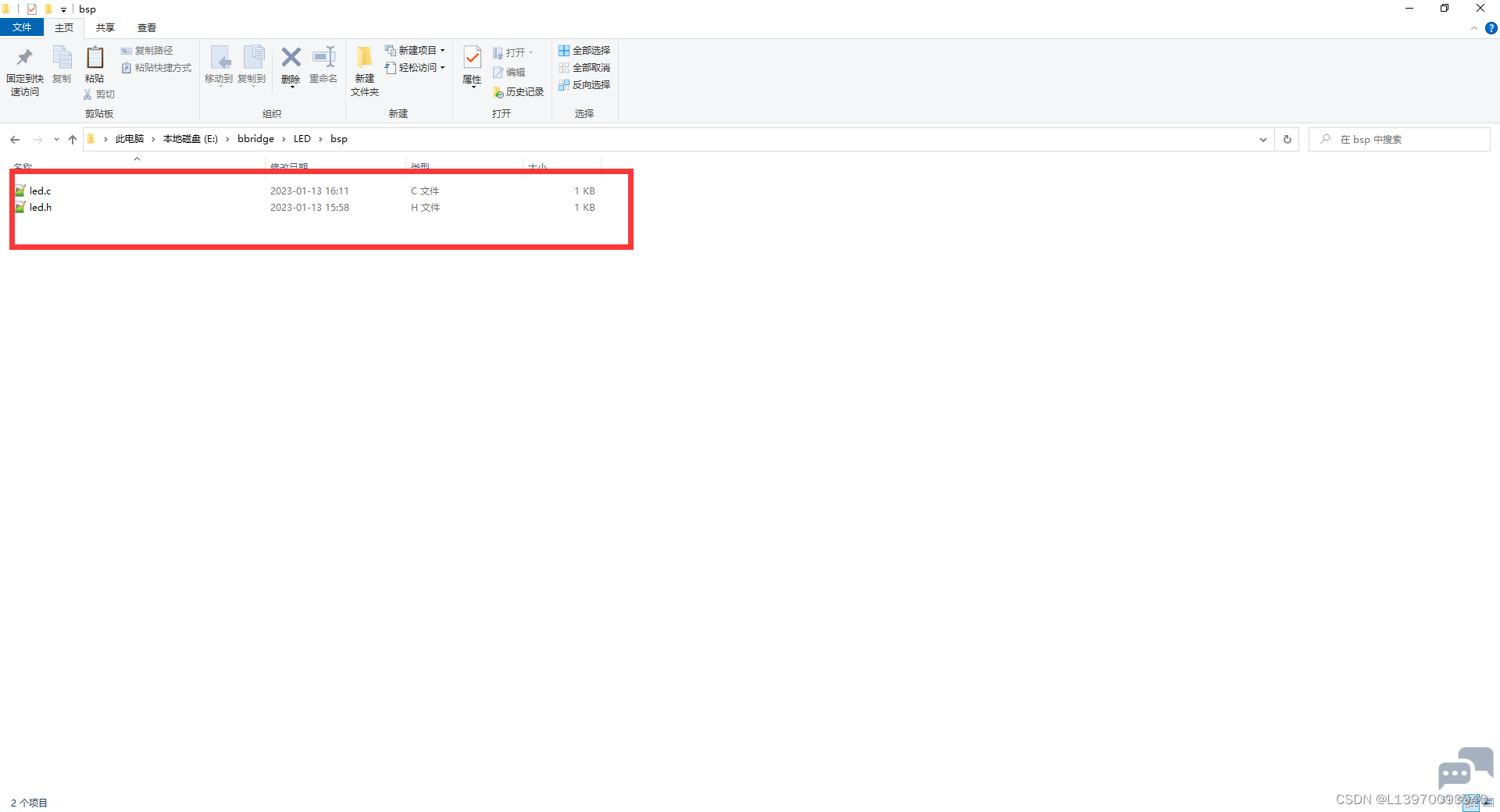

在工程文件夹中新建一个bsp文件夹存放自己写的板级支持包。



创建一个led.c和led.h文件

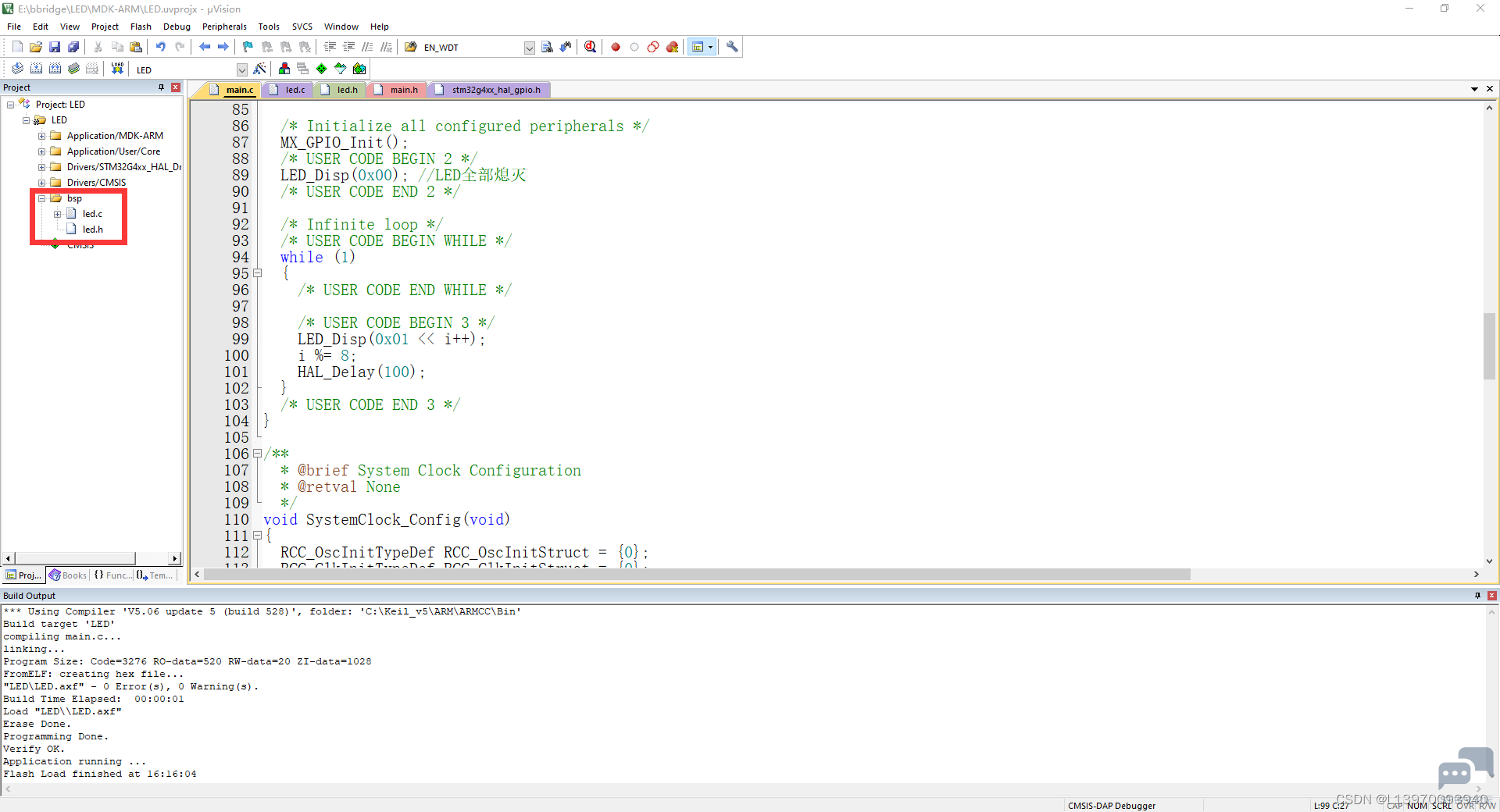

创建一个新组，并命名为bsp。



再在bsp里面添加刚刚自己创建的两个文件
led.c代码为:

1. #include "led.h"

2.

3. void LED_Disp(unsigned char dsLED)

4. {

5.         HAL_GPIO_WritePin(GPIOC, GPIO_PIN_All, GPIO_PIN_SET);

6.         HAL_GPIO_WritePin(GPIOC, dsLED << 8, GPIO_PIN_RESET);

7.         HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);

8.         HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);

9. }


复制代码

led.h代码为:

1. #ifndef __LED_H__

2. #define __LED_H__

3.

4. #include "main.h"

5.

6. void LED_Disp(unsigned char dsLED);

7.

8. #endif

9.


复制代码

main.c中main函数部分代码:

1. int main(void)

2. {

3.   /* USER CODE BEGIN 1 */

4.         unsigned char i = 0;

5.   /* USER CODE END 1 */

6.

7.   /* MCU Configuration--------------------------------------------------------*/

8.

9.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

10.   HAL_Init();

11.

12.   /* USER CODE BEGIN Init */

13.

14.   /* USER CODE END Init */

15.

16.   /* Configure the system clock */

17.   SystemClock_Config();

18.

19.   /* USER CODE BEGIN SysInit */

20.

21.   /* USER CODE END SysInit */

22.

23.   /* Initialize all configured peripherals */

24.   MX_GPIO_Init();

25.   /* USER CODE BEGIN 2 */

26.         LED_Disp(0x00); //LED全部熄灭

27.   /* USER CODE END 2 */

28.

29.   /* Infinite loop */

30.   /* USER CODE BEGIN WHILE */

31.   while (1)

32.   {

33.     /* USER CODE END WHILE */

34.

35.     /* USER CODE BEGIN 3 */

36.                 LED_Disp(0x01 << i++);

37.                 i %= 8;

38.                 HAL_Delay(100);

39.   }

40.   /* USER CODE END 3 */

41. }


复制代码

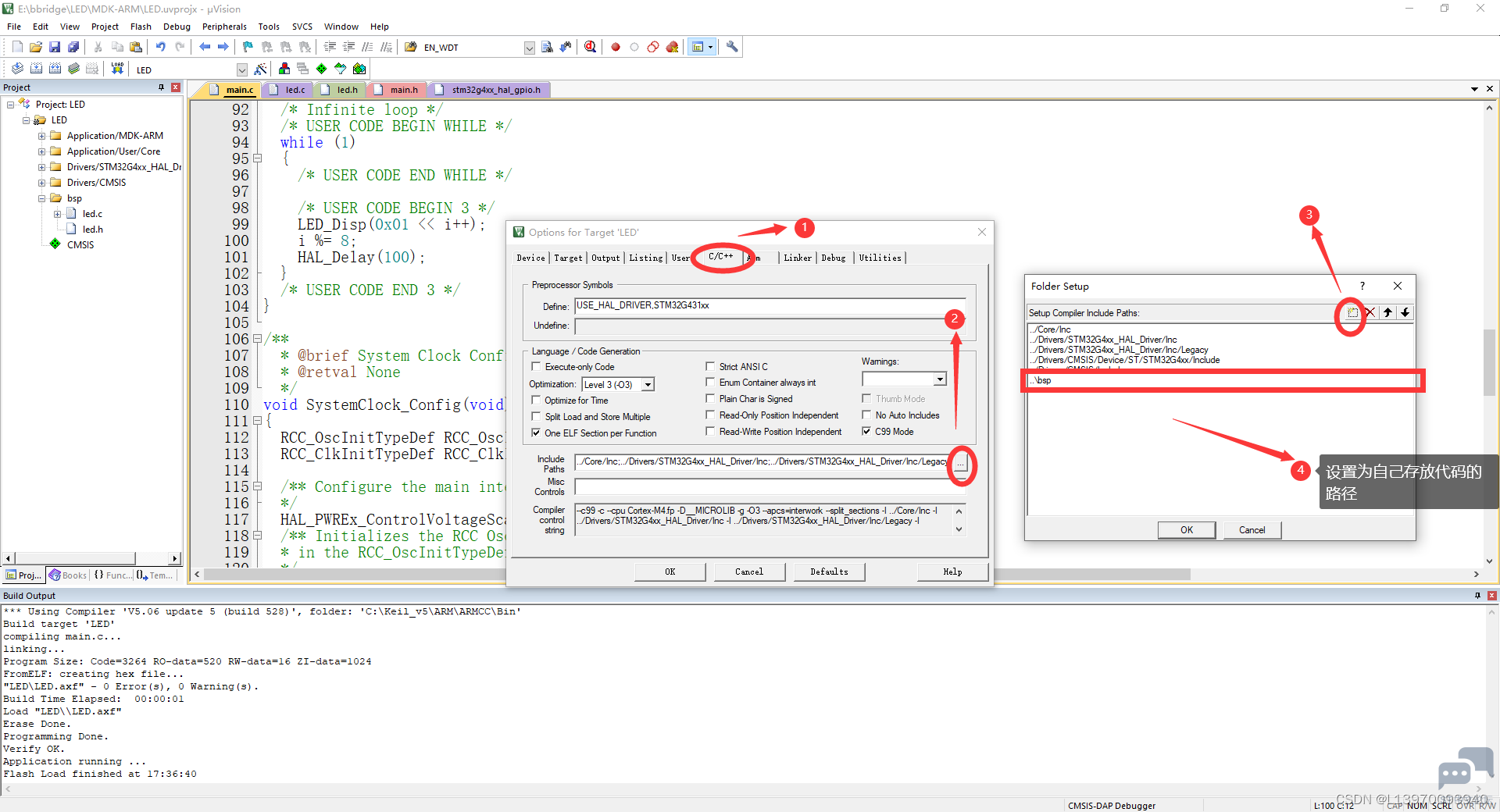

别忘了设置引用文件的路径





三、效果展示


————————————————
