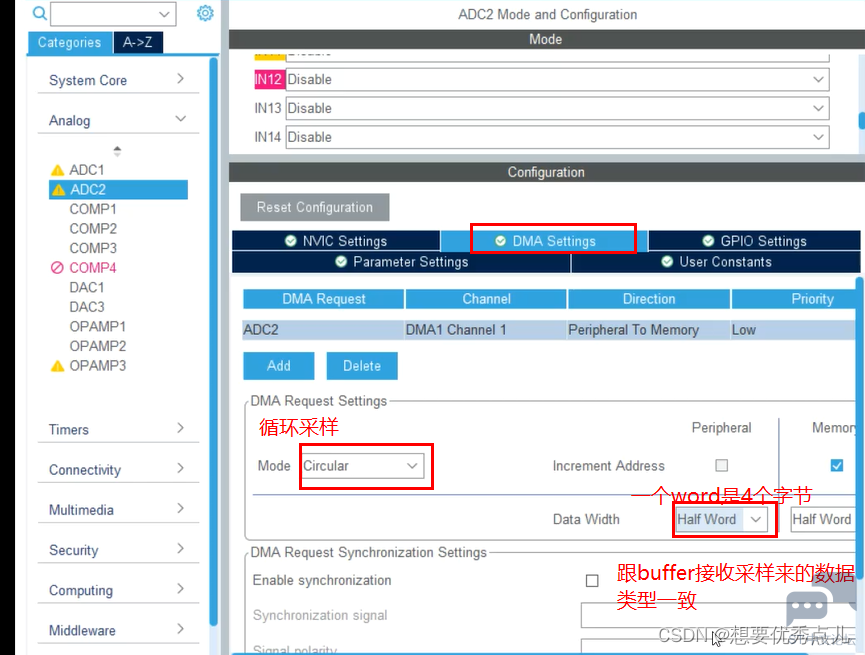

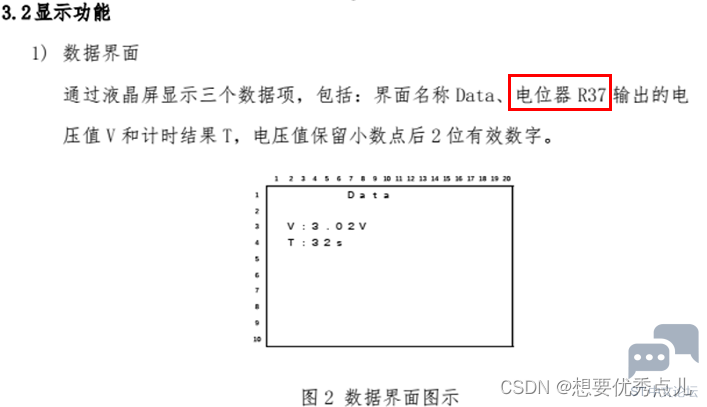

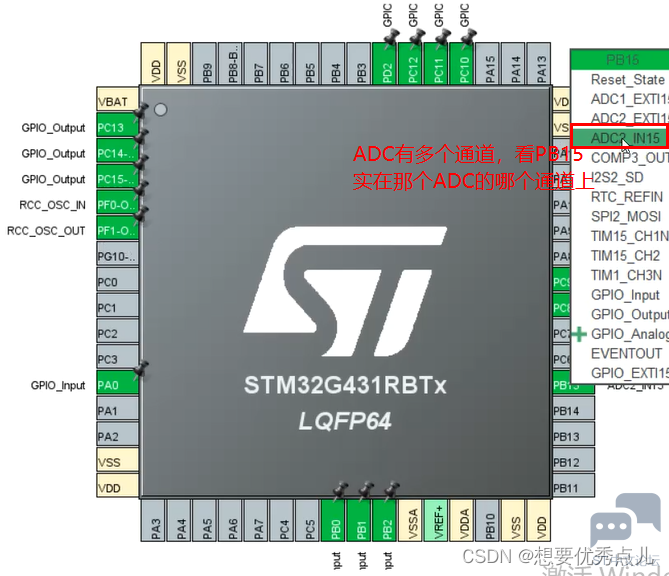

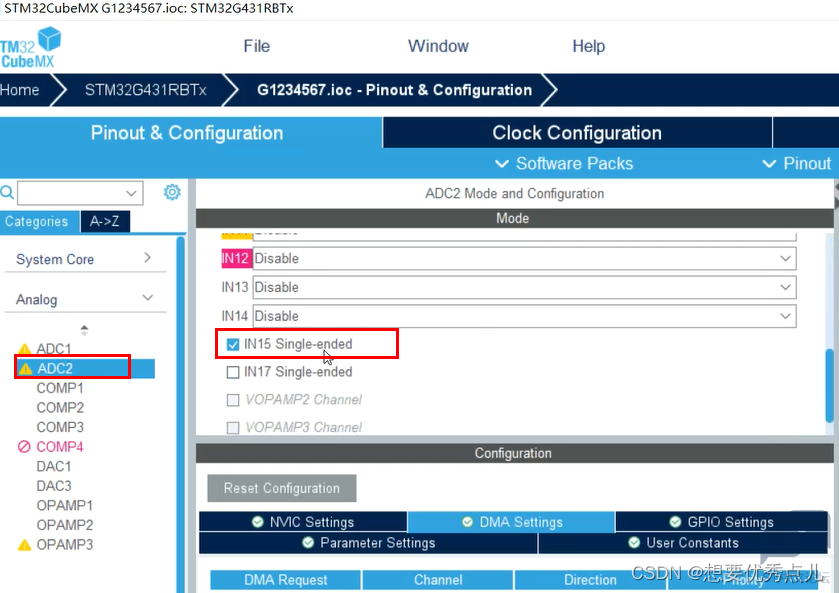

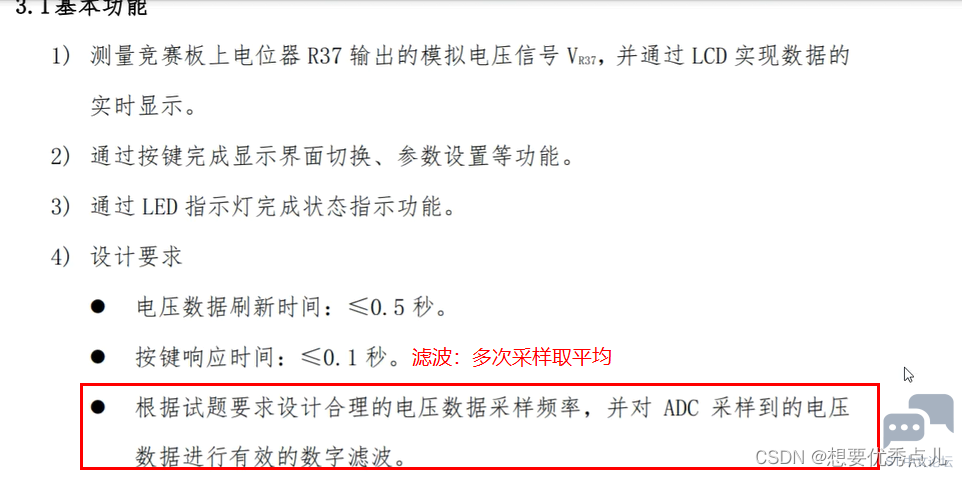

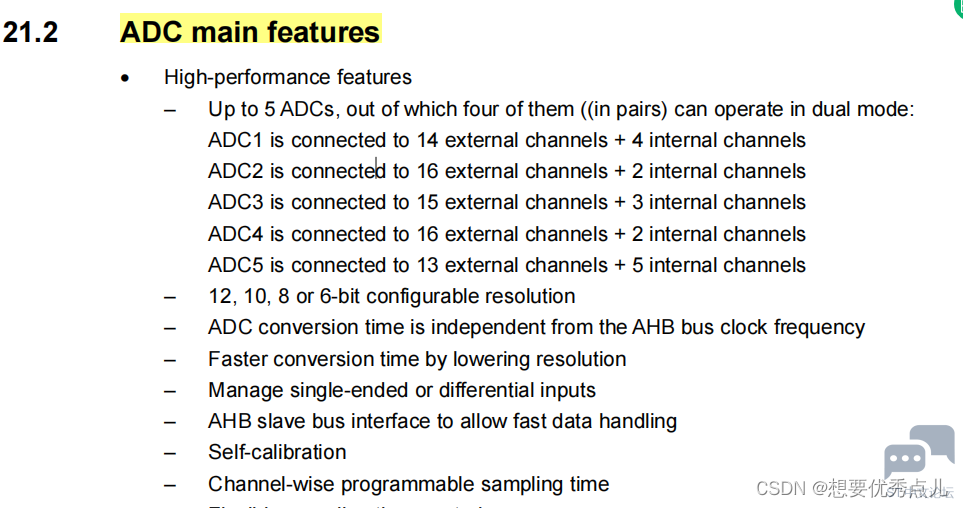

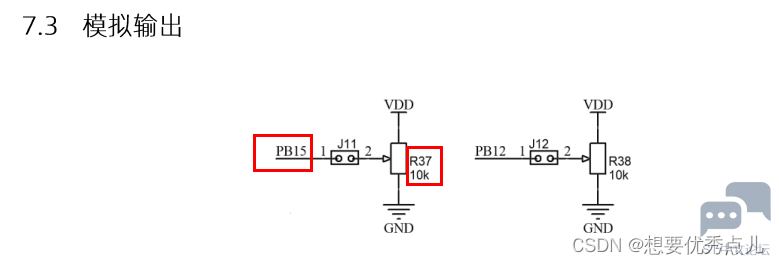

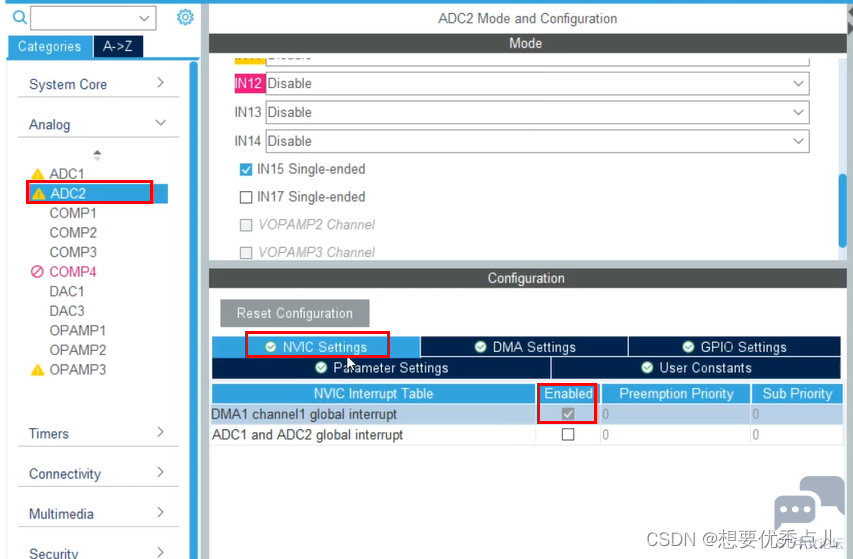

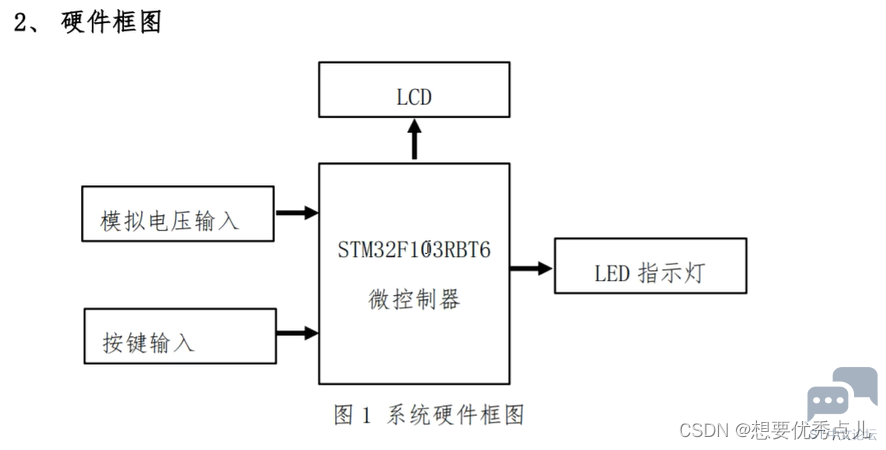

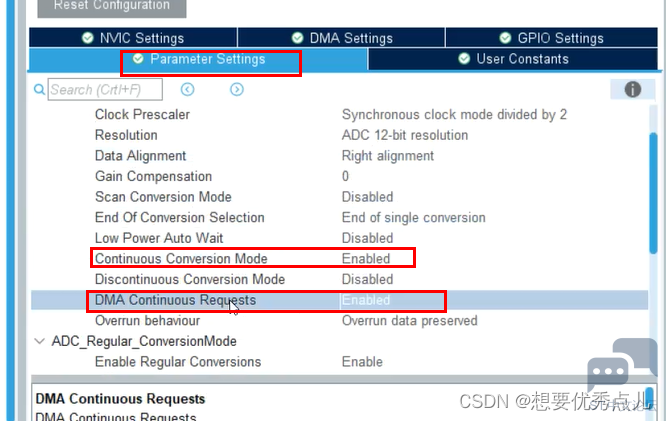

一、ADC相关概念 1、模拟电压输入(ADC) ![]() ![]() 多次采样把尖峰去掉:多次采样的用DMA的方式 ![]() 2、《产品手册》 ![]() 由图可知,电位器R37的引脚是PB15; 3.、《微控制器参考手册》 ![]() 一共有5个ADC ; 每个ADC由一个12位逐次逼近模数转换器组成。2的12次方是4096,精度就是4096分之1,滑动变阻器的范围是0~3.3v; 每个ADC最多有19个多路通道; 二、CubeMX配置 1、引脚PB15配置 ![]() ![]() 2、 ![]() 3、设置中断---DMA采完样通过中断的方式告诉ADC已采完 ![]() 4、DMA设置 ![]() ![]() buffer是16位的,正是2个字节 5、连续采样 ![]() 6、最后generate code即可 三、代码 HAL_ADC_Start_DMA(&hadc2,(uint32_t*)adc_buff,100);//允许DMA中断,连续采样100次一中断 (跟串口中断有点儿像) ———————————————— 版权声明:想要优秀点儿 |
