使用HX711变送器模块+5kg的传感器。

1.

2. #define HX711_DATA  PEin(0)

3. #define HX711_SCK   PEout(1)

4.

5.

6.

7. void HX711_init(void)

8. {

9.     GPIO_InitTypeDef  GPIO_InitStructure;

10.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE, ENABLE);

11.

12.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;

13.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

14.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

15.     GPIO_Init(GPIOE, &GPIO_InitStructure);

16.     GPIO_SetBits(GPIOE, GPIO_Pin_1);

17.

18.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

19.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

20.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

21.     GPIO_Init(GPIOE, &GPIO_InitStructure);

22. }

23.

24.

25. uint8_t HX711_GetValue(uint32_t *value)

26. {

27.     int retry = 0;

28.     uint32_t ret = 0;

29.

30.     HX711_SCK = 0;

31.     while (retry < 200)

32.     {

33.         delay_us(1);

34.         if (HX711_DATA == 0)

35.             break;

36.         else

37.             retry++;

38.     }

39.     if (retry == 200)  return 1;

40.

41.     for (int i = 0; i < 24; i++)

42.     {

43.         HX711_SCK = 1;

44.         delay_us(1);

45.         ret = ret << 1;

46.         HX711_SCK = 0;

47.         ret |= HX711_DATA;

48.         delay_us(1);

49.     }

50.

51.     HX711_SCK = 1;

52.     delay_us(1);

53.     *value = ret ^ 0x800000;

54.     //*value = ret;

55.     HX711_SCK = 0;

56.     delay_us(1);

57.

58.     return 0;

59. }

60.

61.

62.

63. int main(void)

64. {

65.     u16 t;

66.     u16 len;

67.     u16 times = 0;

68.     uint32_t value = 0;

69.     delay_init();            //延时函数初始化

70.     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级

71.     uart_init(115200);   //串口初始化为115200

72.     LED_Init();              //LED端口初始化

73.     KEY_Init();          //初始化与按键连接的硬件接口

74.     HX711_init();

75.     HX711_GetValue(&value);

76.     printf("0x%x\r\n", value);

77.     delay_ms(500);

78.     HX711_GetValue(&value);

79.     printf("0x%x\r\n", value);

80.     delay_ms(500);

81.     HX711_GetValue(&value);

82.     printf("0x%x\r\n", value);

83.     delay_ms(500);

84.     HX711_GetValue(&value);

85.     printf("0x%x\r\n", value);

86.     delay_ms(500);

87.     HX711_GetValue(&value);

88.     printf("0x%x\r\n", value);

89.     delay_ms(500);

90.     uint32_t zero = value;

91.     printf("0x%x\r\n", value);

92.     while (1)

93.     {

94.         if (HX711_GetValue(&value) == 0)

95.         {

96.             printf("0x%x\t%d\r\n", value, value - zero);

97.             if (value < zero) value = zero;

98.             uint32_t weight = (value - zero) / 430;

99.             weight = weight / 0.89;

100.             printf("%d\t\r\n", weight);

101.         }

102.         else

103.         {

104.             printf("read error\r\n");

105.         }

106.         delay_ms(1000);

107.     }

108. }


复制代码

代码中的*value = ret^0x800000;相当于把传感器读到的值加了0x800000，即原来的差分读出来假设是-2.5V ~ +2.5V，现在变成了0V ~ 5V，转换成了无符号数更加好计算。

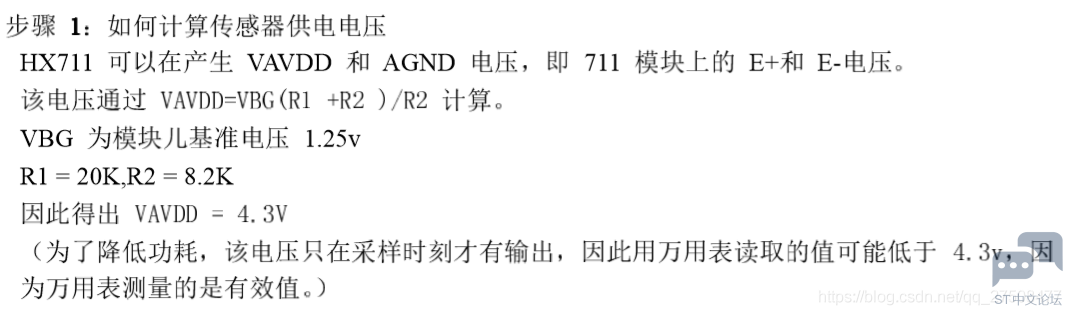

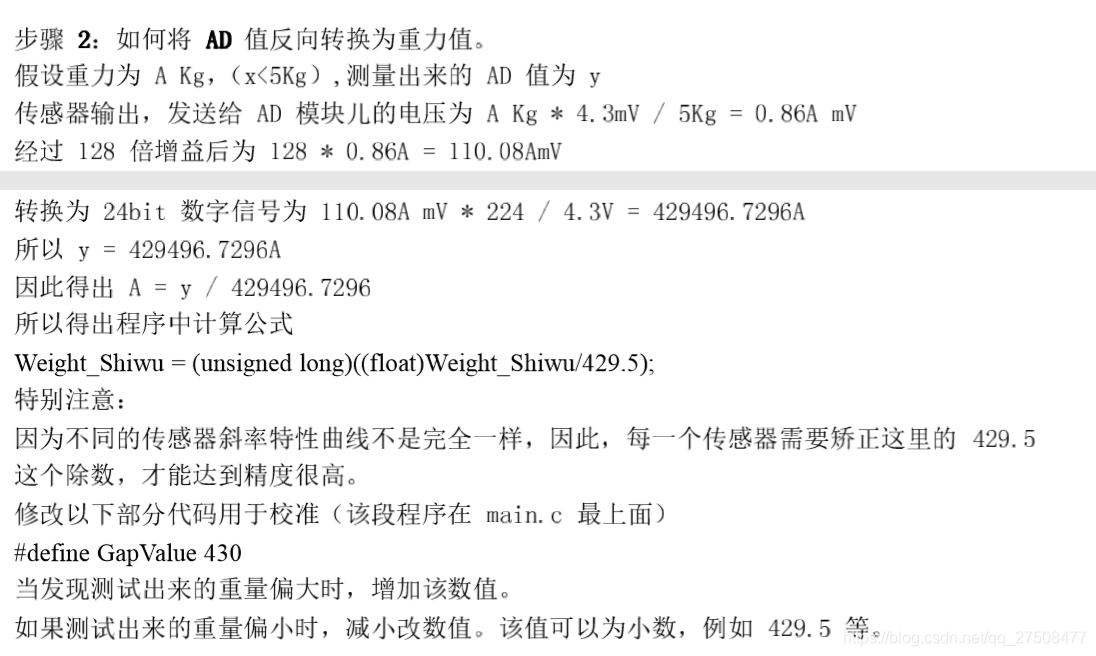

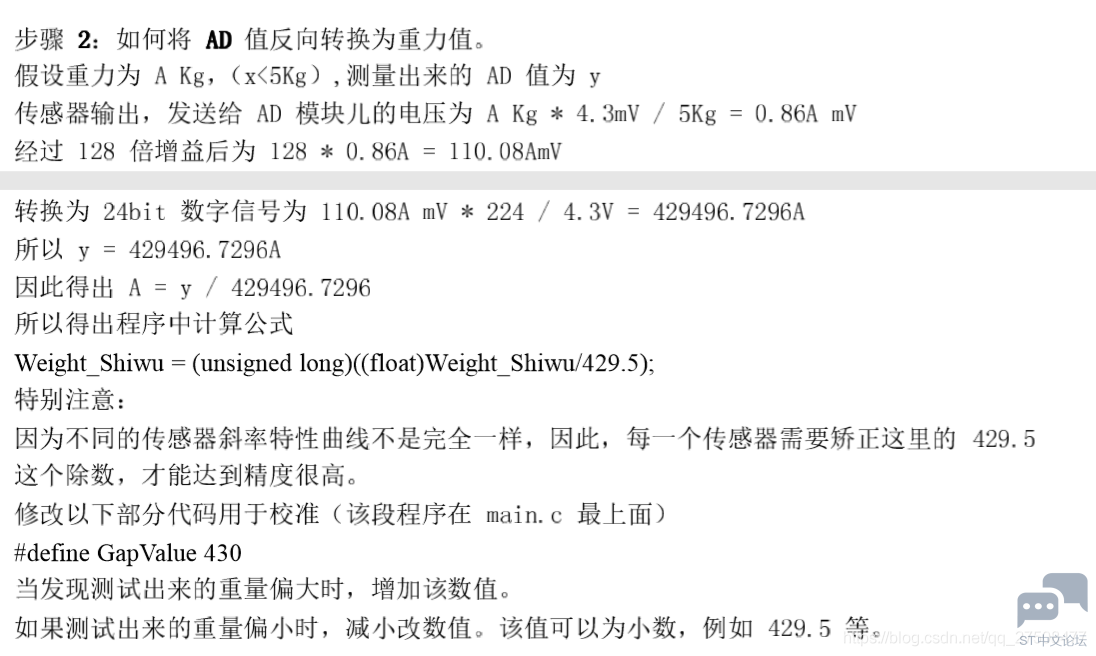

测量出来的重量uint32_t weight = (value - zero) / 430;，由于应变片工艺问题，可能其值并不等效于，最终通过砝码标定，得出重量：weight = weight / 0.89;
————————————————
