前言
解决了驱动问题以后终于可以开始学习STM32了。学习过程中参考的资料是《STM32库开发实战指南》，板子用的是正点原子的NANO开发板，具体型号是STM32F103RBT6。废话不多说，记录一下自己写的流水灯实验。

一、开始前的准备——初步了解STM32时钟系统、学习GPIO工作模式及初始化的过程
1、STM32时钟系统
STM32有四个时钟源，具体为HSE(高速外部时钟)、LSE(低速外部时钟)、HSI(高速内部时钟)、LSI(低速内部时钟)。其中，HSE由外部晶振提供，一般作为STM32主时钟；内部时钟（HSI&&LSI）均由内部RC振荡器产生，HSI一般为8MHz，STM32启动时默认使用HSI；LSI主要给看门狗提供时钟源，一般是40KHz；LSE一般给RTC模块（实时时钟）提供时钟源，频率为32.768KHz。


2、GPIO工作模式

GPIOx工作于输入模式：

模拟输入模式、高阻输入模式、上拉/下拉输入模式；

GPIOx工作于输出模式：
推挽输出模式、开漏输出模式、复用推挽输出模式、复用开漏输出模式。

注：
推挽输出即输出真正的高低电平，外设于IO之间不加上拉电阻；
开漏输出即输出高电平时无驱动能力，需加上上拉电阻才可驱动外设。


3、GPIO初始化流程
定义一个GPIO_InitTypeDef结构体变量(若定义为结构体指针变量，需自己开辟内存空间！！！！)--->调用库函数开启GPIO外设时钟（GPIO挂在APB2总线上，因此需找到APB2上的GPIO时钟）--->初始化结构体变量（选择待控制的引脚、设置引脚模式、设置引脚速率）--->调用库函数GPIO_Init完成初始化

注：
若需同时使用多个引脚，则应直接给 GPIO_InitTypeDef.GPIO_Pin赋16进制值，确定该值的方法是写出一个16位二进制数，将待使用的引脚号对应的二进制数置1（如需使用引脚2，4，8，9；则该值为0000 0011 0001 0000B）。


二、明确硬件资源

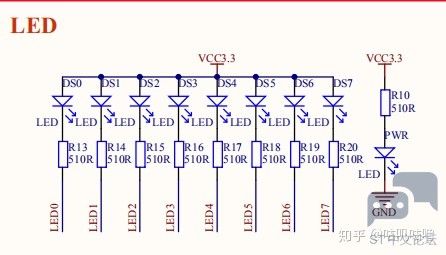

开发板附赠的LED原理图如下，是一个非常简单的电路。

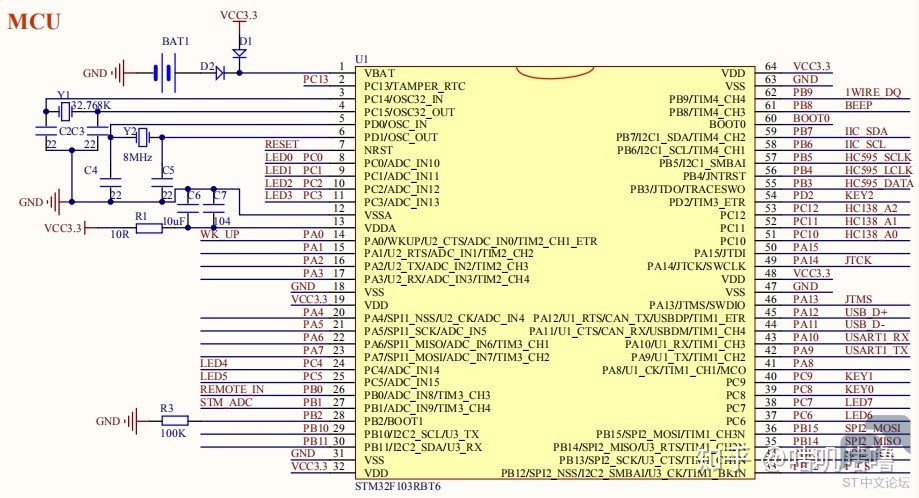

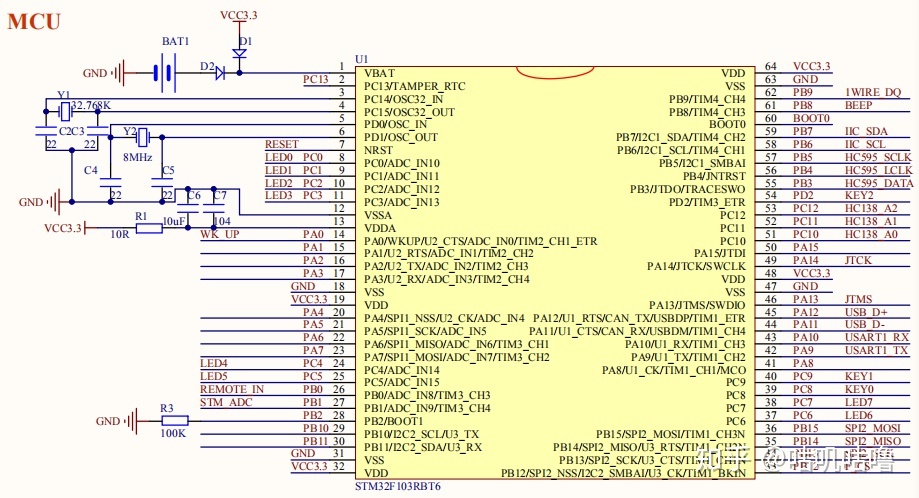

如上图所示，8个LED灯的阳极已经接在了3.3V电源上，它们经过限流电阻后分别引出了8根线：LED0~7；想要某个LED亮起来，那就必须使引线输出低电平（二极管单向导电性）；同时我们知道STM32上是没有这8根同名引脚的，因此我们需要查看MCU的引脚分配图，如下所示。



简单明了

可以看出来，LED0~7分别连接在PC0~7上。


三、程序编写
有了以上的分析和学习，下面的内容就是水到渠成了。

1、辅助函数
GPIO初始化函数

1. void LED_Config(void){

2.         GPIO_InitTypeDef LED;//定义该类型结构体

3.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);//使能GPIOC外设时钟

4.         LED.GPIO_Pin = 0x00ff;//选择引脚PC0~7

5.         LED.GPIO_Mode = GPIO_Mode_Out_PP;//选择工作模式为推挽输出

6.         LED.GPIO_Speed = GPIO_Speed_50MHz;//设置GPIO速度为50MHz

7.         GPIO_Init(GPIOC, &LED);//调用库函数进行初始化

8. }

复制代码

引脚选择函数
考虑到流水灯是要不断选择下一个引脚的，我觉得不如设计一个函数把选择引脚的操作封装进去（不过位操作更简洁，直接左移）。

1. uint16_t ChoosePin(int n){

2.         uint16_t pin;

3.         switch(n){

4.                         case 0:

5.                                 pin = GPIO_Pin_0;

6.                                 break;

7.                         case 1:

8.                                 pin = GPIO_Pin_1;

9.                                 break;

10.                         case 2:

11.                                 pin = GPIO_Pin_2;

12.                                 break;

13.                         case 3:

14.                                 pin = GPIO_Pin_3;

15.                                 break;

16.                         case 4:

17.                                 pin = GPIO_Pin_4;

18.                                 break;

19.                         case 5:

20.                                 pin = GPIO_Pin_5;

21.                                 break;

22.                         case 6:

23.                                 pin = GPIO_Pin_6;

24.                                 break;

25.                         case 7:

26.                                 pin = GPIO_Pin_7;

27.                                 break;

28.                 }

29.         return pin;

30. }

复制代码

延时函数
还没学定时器，所以就粗略延时了，调用一次大约延时1s

1. void Delay(unsigned int time){

2.         for(;time!=0;time--);

3. }

复制代码

2、流水灯主函数

1. void Run(void){

2.         int i;

3.         for(i=0;i<8;i++){

4.                 GPIO_SetBits(GPIOC, 0x00ff);    //灭所有灯

5.                 GPIO_ResetBits(GPIOC, ChoosePin(i));  //点亮指定灯

6.                 Delay(10000000); //延时大约1s

7.         }

8. }

复制代码

四、结语
第一天的学习还是比较轻松的，除了时钟那一块，看的我眼都花了。一开始犯了个大错，我想着GPIO_Init既然接受指针，那我刚开始的结构体也定义为结构体指针多好，然后忘了给这个结构体指针分配内存空间，直接就用了......盯着没量灯的板子发呆，突然反应过来指针是NULL哈哈哈。
————————————————
版权声明：被大佬糊弄的只会点灯的小菜鸡
如有侵权请联系删除
