什么是IAP升级？

IAP，即In Application Programming，IAP是用户自己的程序在运行过程中对User Flash的部分区域进行烧写。简单来说，就是开发者代码出bug了或者添加新功能了，能够利用预留的通讯接口，对代码进行升级

8 \9 \' f( `) R1 d

UART、SPI、IIC、USB等等，当然还有wifi、4G、蓝牙等无线通讯手段，都可以作为IAP升级的方式，今天主要介绍如何使用串口对固件进行升级

STM32的代码启动过程

要想设计IAP，首先需要对MCU的代码启动过程有个了解，先来看看STM32的代码启动过程是怎样的吧

在《Cortex-M3权威指南》有讲述:芯片复位后首先会从向量表里面取出两个值(下图来自Cortex-M3权威指南)：

• 从0x0000 0000地址取出MSP(主堆栈寄存器)的值

• 从0x0000 0004地址取出PC(程序计数器)的值

• 然后取出第一条指令执行


  7 _4 b; W- n2 k# [5 T8 V

6 G5 x) x/ k4 p" H6 a" |启动文件源代码分析

1. ;******************** (C) COPYRIGHT 2011 STMicroelectronics ********************
   + ^7 l$ y# l1 Z8 m/ v; e
2. ;* File Name          : startup_stm32f10x_hd.s
   0 H5 [: B9 S2 s1 a" w+ b2 ^
3. ;* Author             : MCD Application Team
   # r6 `& a. u! b5 E- |6 X$ r+ s) o
4. ;* Version            : V3.5.0
   * Q5 [* C; }  z1 W7 A
5. ;* Date               : 11-March-2011
   " h$ O3 S$ \3 b' h5 ~' }0 P
6. ;* Description        : STM32F10x High Density Devices vector table for MDK-ARM
   9 D6 Q+ l, r: T' X6 n
7. ;*                      toolchain.
   . W( D- H! S5 ?2 E
8. ;*                      This module performs:

9. ;*                      （上电复位后会做下面的几件事情）
   3 Z6 K" b) X; P
10. ;*                      - Set the initial SP（设置堆栈，就是设置MSP的值）
      K2 _9 }& b  D8 B& X: p. S
11. ;*                      - Set the initial PC == Reset_Handler（设置PC的值）
    " E8 S' \1 I( m
12. ;*                      - Set the vector table entries with the exceptions ISR address（设置中断向量表的地址）

13. ;*                      - Configure the clock system and also configure the external （设置系统时钟;如果芯片外部由挂载SRAM,还需要配置SRAM,默认是没有挂外部SRAM的）

14. ;*                        SRAM mounted on STM3210E-EVAL board to be used as data

15. ;*                        memory (optional, to be enabled by user)

16. ;*                      - Branches to __main in the C library (which eventually      (调用C库的__main函数，然后调用main函数执行用户的)
    " m, [/ I- b+ z9 D& s: r. T
17. ;*                        calls main()).
    ( L+ s+ U. B: K0 S3 H- I  C7 ]/ g3 I$ ]' w
18. ;*                      After Reset the CortexM3 processor is in Thread mode,

19. ;*                      priority is Privileged, and the Stack is set to Main.
    & A$ L6 H: b3 b# J
20. ;* <<< Use Configuration Wizard in Context Menu >>>
    # ]" b: }7 H' P- E
21. ;*******************************************************************************

22.
    % Q& n! K7 C- {, R5 L! z1 h
23.
    % q2 u8 u: q  ]2 ?$ b; u
24.
    7 A" i, h6 C4 x0 l
25. ; ------------------分配栈空间----------------

26. Stack_Size      EQU     0x00000400      ;EQU指令是定义一个标号；标号名是Stack_Size； 值是0x00000400(有点类似于C语言的#define)。Stack_Size标号用来定义栈的大小

27.                 AREA    STACK, NOINIT, READWRITE, ALIGN=3  ;AREA指令是定义一个段；这里定义一个 段名是STACK，不初始化，数据可读可写，2^3=8字节对齐的段(详细的说明可以查看指导手册)

28. Stack_Mem       SPACE   Stack_Size   ；SPACE汇编指令用来分配一块内存；这里开辟内存的大小是Stack_Size；这里是1K，用户也可以自己修改

29. __initial_sp      ;在内存块后面声明一个标号__initial_sp，这个标号就是栈顶的地址；在向量表里面会使用到

30.

31.

32. ; <h> Heap Configuration
    ; c  f, {. c6 W" Y
33. ;   <o>  Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
    " @. `1 F. u$ D: j  U8 e
34. ; </h>
    + @1 |! i/ [- w$ L2 w$ c
35. ; ------------------分配堆空间----------------
    ) t: m7 j1 S) m% [
36. ;和分配栈空间一样不过大小只是512字节

37. Heap_Size       EQU     0x00000200
    * X- F# ^; T& u, S! A8 B% a9 i
38.                 AREA    HEAP, NOINIT, READWRITE, ALIGN=3
    4 e' ~  a% K3 e1 j* M
39.

40. __heap_base        ;__heap_base堆的起始地址
    ' }1 e# o# T5 W% u/ Y  m
41. Heap_Mem        SPACE   Heap_Size      ；分配一个空间作为堆空间,如果函数里面有调用malloc等这系列的函数，都是从这里分配空间的

42. __heap_limit       ;__heap_base堆的结束地址
    1 U2 h/ c9 A& w$ L8 ^
43.
    4 V5 D, n  F" _% X6 C& `9 I2 o
44.                 PRESERVE8 ;PRESERVE8 指令作用是将堆栈按8字节对齐

45.                 THUMB;THUMB作用是后面的指令使用Thumb指令集

46.
    4 O$ o! w4 u. C  H1 T
47. ; ------------------设置中断向量表----------------

48. ; Vector Table Mapped to Address 0 at Reset

49.                 AREA    RESET, DATA, READONLY      ;定义一个段，段名是RESET的只读数据段
    - ?! B, X/ y  O, A! R9 E
50.                 ;EXPORT声明一个标号可被外部的文件使用，使标号具有全局属性

51.                 EXPORT  __Vectors          ;声明一个__Vectors标号允许其他文件引用

52.                 EXPORT  __Vectors_End      ;声明一个__Vectors_End标号允许其他文件引用
    0 e* Y9 ]' h7 M5 d9 r* ^. {
53.                 EXPORT  __Vectors_Size     ;声明一个__Vectors_Size标号允许其他文件引用

54.

55.

56.
    ! n6 e$ q3 D4 a; K
57. ;DCD 指令是分配一个或者多个以字为单位的内存，并且按四字节对齐，并且要求初始化

58.
    ; P. e8 k) Z0 @- e
59. ;__Vectors 标号是 0x0000 0000 地址的入口,也是向量表的起始地址
    " c# g" ]  U  n8 q: K$ |4 }  [
60. __Vectors       DCD     __initial_sp               ;* Top of Stack     定义栈顶地址；单片机复位后会从这里取出值给MSP寄存器,

61.                                                    ;* 也就是从0x0000 0000 地址取出第一个值给MSP寄存器 (MSP = __initial_sp)
    % v' P8 t; ~- [' m5 O1 ?5 [
62.                                                    ;* __initial_sp的值是链接后，由链接器生成
    ( V1 \3 p3 Q- _' j, i& P
63.

64.                 DCD     Reset_Handler              ;* Reset Handler    定义程序入口的值；单片机复位后会从这里取出值给PC寄存器,

65.                                                    ;* 也就是从0x0000 0004 地址取出第一个值给PC程序计数器(pc = Reset_Handler)
    5 i. F6 i1 ~) J% l4 s$ F" T" P1 x7 Q
66.                                                    ;* Reset_Handler是一个函数，在下面定义
    1 S- Q4 E1 m& Z# {+ ^; G
67.                 ;后面的定义是中断向量表的入口地址了这里就不多介绍了，想要了解的可以参考《STM32中文手册》和《Cortex-M3权威指南》
    7 ]9 k* z7 q! \/ b8 a% N
68.                 DCD     NMI_Handler                ; NMI Handler
    . @) X6 M& S! w6 ]* Z
69.                 DCD     HardFault_Handler          ; Hard Fault Handler

70.                 DCD     MemManage_Handler          ; MPU Fault Handler

71.                 DCD     BusFault_Handler           ; Bus Fault Handler
    3 @) K% ^. @  g- {' U
72.                 DCD     UsageFault_Handler         ; Usage Fault Handler
    9 M* \  K$ W' k1 L
73.
    , S- v% f! u3 c! U# O# B1 b; X# v
74.
    " w, j1 u8 c2 ~; N  B) i/ {
75.                 .....由于文件太长这里省略了部分向量表的定义,完整的可以查看工程里的启动文件

76.
      M- g' {( i& o/ i9 u' r. ]
77.                 DCD     DMA2_Channel1_IRQHandler   ; DMA2 Channel1
    8 j. m& E; J' {4 |& W6 \9 n  Q
78.                 DCD     DMA2_Channel2_IRQHandler   ; DMA2 Channel2

79.                 DCD     DMA2_Channel3_IRQHandler   ; DMA2 Channel3
    4 Z9 [* `7 b$ W0 Z5 ~
80.                 DCD     DMA2_Channel4_5_IRQHandler ; DMA2 Channel4 & Channel5

81. __Vectors_End                                    ;__Vectors_End向量表的结束地址

82.
    7 T; f1 d1 ], Y( c6 f( l1 ]
83. __Vectors_Size  EQU  __Vectors_End - __Vectors   ;定义__Vectors_Size标号，值是向量表的大小

84.

85.                 AREA    |.text|, CODE, READONLY  ;定义一个代码段，段名是|.text|，属性是只读
    8 G8 N& T- ~' x. @$ I6 e' p
86.

87. ;PROC指令是定义一个函数，通常和ENDP成对出现(标记程序的结束)

88. ; Reset handler

89. Reset_Handler   PROC                                      ;定义 Reset_Handler函数；复位后赋给PC寄存器的值就是Reset_Handler函数的入口地址值。也是系统上电后第一个执行的程序
    & ~. L# c; \0 N" o2 W% H7 \( r
90.
    # L' R$ \) V: i3 D# z, N  f/ W1 m8 s: Q
91.                 EXPORT  Reset_Handler             [WEAK]  ;*[WEAK]指令是将函数定义为弱定义。所谓的弱定义就是如果其他地方有定义这个函数，

92.                                                           ;*编译时使用另一个地方的函数，否则使用这个函数

93.

94.                                                           ;*IMPORT   表示该标号来自外部文件，跟 C 语言中的 EXTERN 关键字类似

95.                 IMPORT  __main                            ;*__main 和 SystemInit 函数都是外部文件的标号
    8 U$ `' S# B- {
96.                 IMPORT  SystemInit                        ;* SystemInit 是STM32函数库的函数，作用是初始化系统时钟
    5 c5 x+ P* s0 A& t. B( x
97.                 LDR     R0, =SystemInit

98.                 BLX     R0
    / m1 ]5 i3 `! |9 x4 b
99.                 LDR     R0, =__main                       ;* __main是C库的函数，主要是初始化堆栈和代码重定位，然后跳到main函数执行用户编写的代码
    ( [) ^$ k. V* Q
100.                 BX      R0
     5 D& i7 e0 d; ~4 x5 |
101.                 ENDP

102.

103. ; Dummy Exception Handlers (infinite loops which can be modified)
     + u' }9 z* k1 u0 k; y
104. ;下面定义的都是异常服务函中断服务函数
     / y. p6 m1 U, Y* P. o0 @
105. NMI_Handler     PROC

106.                 EXPORT  NMI_Handler                [WEAK]
     ! A$ T/ V1 I9 L% k5 a! d5 [/ v
107.                 B       .

108.                 ENDP

109. .....由于文件太长这里省略了部分函数的定义,完整的可以查看工程里的启动文件

110. SysTick_Handler PROC
     4 A+ Z( d5 Y* |% g/ {& p* C
111.                 EXPORT  SysTick_Handler            [WEAK]

112.                 B       .
     - T$ V) L8 \" D
113.                 ENDP

114.
     $ F3 h+ R5 Y; a% k" S
115. Default_Handler PROC

116.
     1 M) B0 M: z  E! a8 I
117.                 EXPORT  WWDG_IRQHandler            [WEAK]

118.                 EXPORT  PVD_IRQHandler             [WEAK]

119.                 .....由于文件太长这里省略了部分中断服务函数的定义,完整的可以查看工程里的启动文件
     + I3 ]8 y0 k$ T+ s" @
120.                 EXPORT  DMA2_Channel2_IRQHandler   [WEAK]
     0 P1 H( x7 w) j2 `* {1 J
121.                 EXPORT  DMA2_Channel3_IRQHandler   [WEAK]
     1 i4 G. D4 p( O) N. D* ^
122.                 EXPORT  DMA2_Channel4_5_IRQHandler [WEAK]

123.
     ) @$ p. E+ t& e
124. WWDG_IRQHandler

125. PVD_IRQHandler
     5 b" Y7 K  S8 i3 x  l' s4 @
126. TAMPER_IRQHandler

127. .....由于文件太长这里省略了部分标号的定义,完整的可以查看工程里的启动文件
     8 E7 S& f0 s; f
128. DMA2_Channel1_IRQHandler

129. DMA2_Channel2_IRQHandler

130. DMA2_Channel3_IRQHandler
     6 r8 D5 w/ ], R, Q( n4 u5 g8 O9 V
131. DMA2_Channel4_5_IRQHandler
     . u$ s) T4 V9 |; D& _  A" @* V
132.                 B       .
     - F( D% }3 a! ^# ^1 K
133.

134.                 ENDP

135.
     5 ]# l3 j4 v. C, j3 s
136.                 ALIGN    ;四字节对齐

137.
     7 ^1 I" O' H+ k% ~4 l0 U
138. ;*******************************************************************************
     8 V! s& _9 P4 `& M  Y8 x# \1 v
139. ; User Stack and Heap initialization

140. ;*******************************************************************************
     / f4 A5 X5 V5 w- P- y8 s
141. ;下面函数是初始化堆栈的代码

142.                  IF      :DEF:__MICROLIB
       t' l  H/ c- M: Y0 x& A9 F
143.                  ;如果定义了__MICROLIB宏编译下面这部分代码，__MICROLIB在MDK工具里面定义

144.                  ;这种方式初始化堆栈是由 __main 初始化的

145.                  EXPORT  __initial_sp   ;栈顶地址 （EXPORT将标号声明为全局标号，供其他文件引用）
     % [; C! K8 h9 S7 x! i
146.                  EXPORT  __heap_base    ;堆的起始地址
     ; R0 j" I5 Z" i1 R. |; e
147.                  EXPORT  __heap_limit   ;堆的结束地址

148.

149.                  ELSE

150.                  ;由用户初始化堆

151.                  ;否则编译下面的
     . V% |: X; X" m7 v& ]6 {$ Q
152.                  IMPORT  __use_two_region_memory      ;__use_two_region_memory 由用户实现

153.                  EXPORT  __user_initial_stackheap

154.
     # x2 y5 l5 E7 z, J3 M, g$ l  V9 O
155. __user_initial_stackheap
     ; _( s; |* b* Y# B2 E* V
156.

157.                  LDR     R0, =  Heap_Mem              ；堆的起始地址
     ; B  j" Y, L% h3 a
158.                  LDR     R1, =(Stack_Mem + Stack_Size)；栈顶地址
     . k; f8 `1 a$ Q4 X- P4 ]
159.                  LDR     R2, = (Heap_Mem +  Heap_Size)；堆的结束地址

160.                  LDR     R3, = Stack_Mem              ；栈的结束地址
     * d" F+ T( p: S6 O  N6 G) {4 ]3 n
161.                  BX      LR

162.

163.                  ALIGN

164.

165.                  ENDIF
     7 [# ?9 M4 w3 i# }' n+ q6 N, \7 q' g
166.

167.                  END
     ; x- q8 X, R1 T" S: Q+ K4 J
168.
       ~% N& b  O4 d
169. ;******************* (C) COPYRIGHT 2011 STMicroelectronics *****END OF FILE*****

复制代码

  F, `9 F; R3 f" g- @  p

STM32的启动步骤如下:

• 1、上电复位后，从 0x0000 0000 地址取出栈顶地址赋给MSP寄存器(主堆栈寄存器)，即MSP = __initial_sp。这一步是由硬件自动完成的

• 2、从0x0000 0004 地址取出复位程序的地址给PC寄存器(程序计数器)，即PC = Reset_Handler。这一步也是由硬件自动完成调用SystemInit函数初始化系统时钟

• 3、跳到C库的__main函数初始化堆栈(初始化时是根据前面的分配的堆空间和栈空间来初始化的)和代码重定位(初始RW 和ZI段)，然后跳到main函数执行应用程序




IAP设计思路

大体分为两部分设计，bootloader、APP代码设计，bootloader用于检查APP区代码是否需要更新，以及跳转到APP区执行APP程序

调研了一下群里的小伙伴，下面这个流程比较通用一些，大概是下图所示升级流程：

' i! s: R. n$ D, a+ \6 i

升级流程图

0 q- i" p& ~' E7 t* ^! p# t

: ]/ m* F1 W. a5 x9 K' l
" H/ Z  M- i9 O4 L
Flash分区

是以STM32F103RET6为主控做的flash分区，主要功能：

; g, g% [$ D: g: I; Z

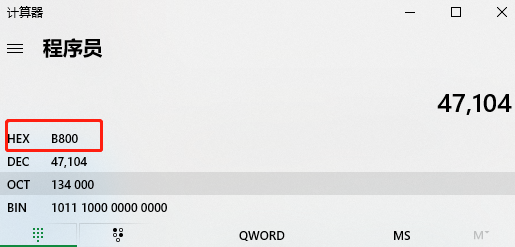

• boot区：0x0800 0000 到 0x0800 b7FF 地址的flash块划分给bootloader，用于升级固件，大小是46kb

• 用户参数区：0x0800 B800 到 0x0800 BFFF 的flash块划分为用户参数区(parameters)，用于存储用户的一些参数,大小是2Kb

• APP区：0x0800 C000 到 0x0804 3FFF 的flash块划分为APP区 ，(application)用于存放用户功能应用代码,大小是224Kb

• APP缓存区：0x0804 4000 到 0x0807 BFFF 的flash块划分为APP缓存区 (update region),用于暂存下发的固件，大小跟应用程序区一样 224kb

• 未定义：0x0807 C000 到 0x0807 FFFF 的flash块划分未定义区，可以根据具体用途定义,大小是16Kb


  1 n- ?( [3 f8 G- }

代码实现

硬件：

• fallingstar-board（已开源，打板验证）


软件：

• 内部flash读写

• 串口DMA+空闲中断


  $ S# r( {% g2 L+ ~/ k2 e

内部flash读写操作

这部分比较简单，直接上代码：

读flash操作：

1. /************************************************************

2.   * @brief   读取2字节数据

3. * @param[in]   uint32_t faddr

4.   * @return  NULL

5.   * @github

6.   * @date    2021-xx-xx

7.   * @version v1.0
   $ L% W- j" T) A$ {' m& z
8.   * @note    NULL

9.   ***********************************************************/

10. uint16_t BSP_FLASH_ReadHalfWord(uint32_t raddr)
    # Y4 B3 \  ^, A$ x+ B
11. {

12. return *(__IO uint16_t*)raddr;

13. }

14. /************************************************************

15.   * @brief      读取n(uint16_t)字节数据

16. * @param[in]   uint32_t ReadAddr
    4 y; g2 f) [6 E4 n- G5 W
17. * @param[out]  uint16_t *pBuffer
    0 x% @) @2 O/ l: a/ l3 W
18. * @param[in]   uint16_t len

19.   * @return  NULL
    . s( y4 S+ v( u* M9 a
20.   * @github

21.   * @date    2021-xx-xx
    % D$ d/ g' e% |  s7 i
22.   * @version v1.0

23.   * @note    NULL
    , x4 K6 z9 g- N. C' ]' u) n8 p
24.   ***********************************************************/
    ) ?# g  ]5 W6 ]2 m6 l% q& e7 p
25. void BSP_FLASH_Read (uint32_t ReadAddr, uint16_t *pBuffer, uint16_t len )
    ! ]! N" f# U8 [4 s2 S
26. {

27. uint16_t i;
    / n0 v4 T3 d8 m' X0 \0 x. g
28.

29. for(i=0;i<len;i++)
    / o% K: b2 u/ {) _8 e7 ^; m. C% g
30. {
    ! w. q3 N6 l/ u( x, ?) E
31.   pBuffer[i]=BSP_FLASH_ReadHalfWord(ReadAddr);   //读取2个字节.

32.   ReadAddr+=2;                   //偏移2个字节.
    ! s  E' S3 E+ K
33. }

34. }

复制代码

" C- l  N7 p, C& @3 u5 w

写操作,注意写之前要保证是没有写过的区域即可：

1. /************************************************************
   7 @) h' N6 y. f  V  L& d( ~
2.   * @brief   写入n(uint16_t)字节数据
   6 u. N$ p' |9 t1 [% }# I
3. * @param[in]   uint32_t ReadAddr

4. * @param[out]   uint16_t *pBuffer

5. * @param[in]   uint16_t len

6.   * @return  NULL
   3 f& L3 E! z7 {$ |1 w9 t8 W' }
7.   * @github
   . j  E* b7 A  J. X/ |
8.   * @date    2021-xx-xx
   3 v; L# F4 @! u  @2 j) O7 p1 g6 w
9.   * @version v1.0

10.   * @note    NULL

11.   ***********************************************************/
    : b! P, V& [& Y* h
12. void BSP_FLASH_Write_NoCheck ( uint32_t WriteAddr, uint16_t * pBuffer, uint16_t len )
    & ?3 ~6 O: x* b. T4 \/ a7 w/ `( d
13. {
    $ C8 g  E9 Z% f" f2 [
14. uint16_t i;

15.

16. for(i=0;i<len;i++)

17. {

18.   HAL_FLASH_Program(FLASH_TYPEPROGRAM_HALFWORD,WriteAddr,pBuffer[i]);
    & ], I  j$ E; r, X
19.    WriteAddr+=2;                                    //地址增加2.
    1 @% w) G% z: A' W# `+ a9 m
20. }

21. }
    * w1 b3 O! D: a7 @* ~
22. /************************************************************
    6 U( K, {/ y, p8 |
23.   * @brief     写入n(uint16_t)字节数据
    - l, r0 l+ y" W2 B0 I, O
24. * @param[in]  uint32_t WriteAddr
    - f  g. w% z+ l( Z% n
25. * @param[in]  uint16_t *pBuffer

26. * @param[in]  uint16_t len
    , Y$ i1 ]+ s3 N8 Z% _
27.   * @return  NULL

28.   * @github
    5 A1 W8 e% K6 p7 V+ ~9 G
29.   * @date    2021-xx-xx

30.   * @version v1.0
    : r5 q" x3 H6 \4 ^0 ^- R: |
31.   * @note    NULL

32.   ***********************************************************/
    2 `& h5 D0 S3 j  r+ F5 @
33. void BSP_FLASH_Write(uint32_t WriteAddr,uint16_t * pBuffer,uint16_t len )
    : d; ^  ~: N, I( k5 ?
34. {
    & q6 J3 u! V5 y( G% L2 ]& [
35.   uint32_t SECTORError = 0;

36. uint16_t sector_off;    //扇区内偏移地址(16位字计算)

37. uint16_t sector_remain; //扇区内剩余地址(16位字计算)
    9 Q' k2 R* U0 e/ C2 D' y
38.   uint16_t i;
    + D  q/ n$ s( _6 t0 o2 V
39. uint32_t secor_pos;    //扇区地址

40. uint32_t offaddr;   //去掉0X08000000后的地址
    % ~" o7 j1 N( l" w: ^7 m8 K. @0 ~
41.

42. if(WriteAddr<FLASH_BASE||(WriteAddr>=(FLASH_BASE+1024*STM32_FLASH_SIZE)))return;//非法地址

43.
    ; B: ^8 s% C  d6 \' f8 ^4 t. y
44. HAL_FLASH_Unlock();         //解锁

45.

46. offaddr=WriteAddr-FLASH_BASE;    //实际偏移地址.

47. secor_pos=offaddr/STM_SECTOR_SIZE;   //扇区地址  0~127 for STM32F103RBT6
    " a5 I7 D4 Z# u0 G- u- o0 |
48. sector_off=(offaddr%STM_SECTOR_SIZE)/2;  //在扇区内的偏移(2个字节为基本单位.)

49. sector_remain=STM_SECTOR_SIZE/2-sector_off;  //扇区剩余空间大小

50. if(len<=sector_remain)sector_remain=len;//不大于该扇区范围

51.

52. while(1)
    # U6 R2 _& c# a. `
53. {

54.   BSP_FLASH_Read(secor_pos*STM_SECTOR_SIZE+FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//读出整个扇区的内容
    , o$ d! a" F& m, ~2 E6 u2 K9 H1 m7 X
55.

56.   for(i=0;i<sector_remain;i++)//校验数据

57.   {

58.    if(STMFLASH_BUF[sector_remain+i]!=0XFFFF)
    8 Z+ K4 U2 J; @3 @6 d0 X$ ^
59.     break;//需要擦除
    1 T- _8 t, ?; b8 w' x- \: F4 t
60.   }

61.   if(i<sector_remain)//需要擦除
    3 L" R: x4 k! N  ]
62.   {

63.    //擦除这个扇区

64.       /* Fill EraseInit structure*/

65.       EraseInitStruct.TypeErase     = FLASH_TYPEERASE_PAGES;
    ! k- H- d# @3 G$ N. c7 R
66.       EraseInitStruct.PageAddress   = secor_pos*STM_SECTOR_SIZE+FLASH_BASE;
    % ]1 \9 |0 U/ C. f& N. x; y' }
67.       EraseInitStruct.NbPages       = 1;
    : H' T: z; @* N
68.       HAL_FLASHEx_Erase(&EraseInitStruct, &SECTORError);

69.    for(i=0;i<sector_remain;i++)//复制

70.    {

71.     STMFLASH_BUF[i+sector_off]=pBuffer[i];
    9 a+ N. b# i. q2 F" C
72.    }
    5 n, U+ I, \( J/ Q. s- Q
73.    BSP_FLASH_Write_NoCheck(secor_pos*STM_SECTOR_SIZE+FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//写入整个扇区
    + j$ t+ _/ V! S& A2 D, T
74.   }
    ) u" V* B2 D# g# n8 e
75.   else

76.    BSP_FLASH_Write_NoCheck(WriteAddr,pBuffer,sector_remain);//写已经擦除了的,直接写入扇区剩余区间.

77.   if(len==sector_remain)
    9 e# O; E  b. b' x: I( S
78.    break;//写入结束了

79.   else//写入未结束
    $ ]9 g3 i1 \9 C/ G2 h# `, S2 @- L4 d. Z
80.   {
    ' Z) E6 T9 ?9 q/ ]) v* D, {
81.    secor_pos++;    //扇区地址增1

82.    sector_off=0;    //偏移位置为0

83.     pBuffer+=sector_remain;   //指针偏移

84.    WriteAddr+=sector_remain; //写地址偏移

85.     len-=sector_remain; //字节(16位)数递减
    , y5 D$ R2 W! v
86.
    # e. @1 L/ \' V
87.    if(len>(STM_SECTOR_SIZE/2))
    3 O+ Y* z2 [5 v: e
88.     sector_remain=STM_SECTOR_SIZE/2;//下一个扇区还是写不完
    * ~7 m1 Y& `6 _, e; N( Y* u5 p
89.    else

90.     sector_remain=len;//下一个扇区可以写完了
    : U. ?) f" {5 P7 ^" d5 _
91.   }
    0 I! y7 r5 w+ n4 r0 e! b" i; h; z
92. };

93. HAL_FLASH_Lock();//上锁
    0 `% [$ S0 C9 S2 _9 F$ s
94. }

复制代码

3 c2 s  N1 W8 B" V1 c) Y7 V串口DMA+空闲中断接收不定长数据

在上篇文章的基础上，我们对结构体做点修改,增加bin文件数据总长度记录，以及bin文件接收完成标志（小伙伴们可以采用其他办法，不必拘泥于我教程中的方式）：

1. #define Max_RecLen 1024*3

2.
   , `6 h# b; |0 B$ j. E3 r" D
3. typedef struct{
   4 b1 c6 m+ W7 k) A' U/ v' b5 A5 I
4. uint8_t RxBuffer[Max_RecLen];  //DMA接收缓冲区

5. uint16_t RecDat_len;      //单包数据长度
   . t: Z3 v( \7 Z/ X+ w. p0 r: A
6. uint32_t Cur_WriteAddr;     //APP缓冲区地址
   9 S* D* C$ V/ w8 E7 X) Z
7. uint16_t BinLen;        //bin文件数据长度
   8 C( Y% k* B+ z6 H
8. uint8_t rec_endFlag;      //单包数据接收结束标志
   . K! ^  S! v; X) b& d- A! X! `
9. uint8_t Binrec_endFlag;         //bin文件接收结束标志

10. uint16_t DMA_TIMCNT;       //bin文件下发超时计数器
    ( E  x7 b) q# k# d: O& J
11.
    2 X8 C* m# K; e
12. }UserUartDMA_Typedef;

复制代码

然后在串口中断中：

1. /**
   ) }6 O5 K# Y: L* Q
2.   * @brief This function handles USART1 global interrupt.
   5 B1 ~3 G7 z; D' S# a
3.   */
     n5 x  @  R) y. g; R" `' q, q
4. void USART1_IRQHandler(void)
   & l% f4 A5 ?) u/ g
5. {
   , }, \: S8 O. D' ^
6.   /* USER CODE BEGIN USART1_IRQn 0 */

7. uint32_t idle_flag_temp = 0;
   : O- r3 y! d# [2 S$ G
8. uint16_t len_temp = 0;

9.   /* USER CODE END USART1_IRQn 0 */

10.   HAL_UART_IRQHandler(&huart1);
    8 G2 g2 U1 W) j  q5 h
11.   /* USER CODE BEGIN USART1_IRQn 1 */
    8 L' v0 _* T$ r; A
12. idle_flag_temp = __HAL_UART_GET_FLAG(&huart1,UART_FLAG_IDLE);

13.

14. if(idle_flag_temp)

15. {

16.   __HAL_UART_CLEAR_FLAG(&huart1,UART_FLAG_IDLE);
    * I0 _; T3 ]% Y. @+ C9 p4 w5 r
17.   HAL_UART_DMAStop(&huart1);

18.
    " X, H+ h7 `9 C$ h, o7 C
19.   UserUartDma.DMA_TIMCNT = 0;
    ' |/ p  V6 f# M( I. R, o
20.   UserUartDma.Binrec_endFlag=0;
    * ]0 ^/ ]. @& v2 W+ F* A4 Z
21.   len_temp = __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);
    : e. w- F: |" c* e2 ~; W
22.

23.   UserUartDma.RecDat_len = Max_RecLen - len_temp;
    / k3 [/ ^& @) O# E8 E
24.   UserUartDma.BinLen+=UserUartDma.RecDat_len;

25.   UserUartDma.rec_endFlag = 1;
    4 ?7 v9 Y9 p! W* v* x
26.
    . B  {* F. S$ K
27. }
    6 u$ h+ x  r* s1 ?$ G
28.   __HAL_UART_ENABLE_IT(&huart1,UART_IT_RXNE);
    6 Z+ ]5 y3 r) n9 ?
29.   HAL_UART_Receive_DMA(&huart1,UserUartDma.RxBuffer,Max_RecLen);

30.   /* USER CODE END USART1_IRQn 1 */

31. }

复制代码

IAP代码设计

• bootloader代码设计
    o5 A% r$ o# X0 U6 q- l; G

扇区擦除，用于写入前擦除相应扇区

1. /******************************************************
   + J8 x. M1 e- N: d' N3 G+ [1 U. ~7 l
2. * Brief     : 擦除APP区

3. * Parameter :
     I4 Y+ H( |0 l) ?, A
4. *           *startaddr：APP起始地址
   $ w7 n# G! Y" y/ t/ c$ K
5. *      *pages  ：要擦除的page = APPSIZE/PAGESIZE
   . ]0 \3 P4 @9 L
6. * Return    :None.
   & g: E# l3 _7 p
7. *******************************************************/
   ( p* s* H9 Y' y6 e+ f. \: Z
8. void APPReigion_Erase(uint32_t startaddr,uint16_t pages)

9. {

10.   uint32_t SECTORError = 0;

11.

12.   //擦除APP区

13.   /* Fill EraseInit structure*/

14.   EraseInitStruct.TypeErase     = FLASH_TYPEERASE_PAGES;

15.   EraseInitStruct.PageAddress   = startaddr;

16.   EraseInitStruct.NbPages       = pages;
    * _% p; f! }% w5 J$ I; e* |
17.   HAL_FLASHEx_Erase(&EraseInitStruct, &SECTORError);
    5 Q0 C  ]5 D$ _  r4 t
18. }

复制代码

升级标志获取与擦除

1. /******************************************************

2. * Brief     : 写入升级标志
   * K8 |5 g# f5 c" V. o# ~. n
3. * Parameter :
   + I+ ?% c- D- p: J: m
4. *           *addr：标志存放地址
   & @7 a2 F3 n8 f. S: f$ J0 `
5. *      *pdata：写入的数据

6. * Return    :None.
   3 [$ ?4 L. J. E+ ]1 ]6 }
7. *******************************************************/
   , ]* V$ Y  I2 }. R. d
8. void APP_UpdateFlag_Write(uint32_t addr,uint16_t *pdata)
   5 X6 w$ B1 r8 v) S, {6 M+ ~+ R5 p: Z
9. {

10.   BSP_FLASH_Write(addr,pdata,1);

11. }

12. /******************************************************

13. * Brief     : 获取升级标志
    8 q0 J8 q: @# t6 E8 }0 O
14. * Parameter :
    % l# a* y, h4 Q& A8 r6 ~
15. *           *addr：标志存放地址
    7 ?+ b1 \- h% @; \4 c: V: u
16. * Return    :None.
    4 B# J) X/ l! e/ c/ `! k6 U) [% ^2 x
17. *******************************************************/
    7 _0 I. f/ x2 j$ I& [( y8 s" B
18. uint16_t APP_UpdateFlag_Read(uint32_t addr)
    5 g& r4 }, y. _7 P" M
19. {
    # a0 g9 C5 \! X* n$ r; [; _( u# h
20.   uint16_t flag_temp;

21.   BSP_FLASH_Read(addr,&flag_temp,1);

22.

23.   return flag_temp;
    * _/ t  i! `4 V: [: q3 V1 W
24. }

复制代码

接下来就是APP缓冲区数据写入，APP区与APP缓冲区数据倒腾了

1. /******************************************************
   . Z4 v6 }: a3 R
2. * Brief     : Bin文件写入app缓冲区
   + s1 q+ M1 v: ~
3. * Parameter :
   , ^6 o. a- T5 L3 N
4. *           StartAddr: 起始地址
   4 B% [, p* \1 Y& ?; \, j
5. *           *pBin_DataBuf: 要传输的数据

6. *           packBufLength：单包数据长度

7. * Return    : None.

8. *******************************************************/
   " n+ |. E1 n( Q" w8 G  n: m7 i
9. void IAP_WriteBin(uint32_t StartAddr,uint8_t * pBin_DataBuf,uint32_t packBufLength)
   ) K3 D3 `; e% x% E. x- \
10. {

11. uint16_t pack_len, packlen_Ctr=0, dataTemp;
    - d+ h; u5 u2 c$ g8 Z% X0 V; v
12. uint8_t * pData = pBin_DataBuf;
    $ r% ~5 L" L" m- @# s% c1 z" ?
13.

14. for (pack_len = 0; pack_len < packBufLength; pack_len += 2 )
    $ D+ ^. S9 e! M
15. {
    * Z8 q2 p% f4 Y$ V% w, B2 J
16.   dataTemp =  ( uint16_t ) pData[1]<<8;
    ) }: a) C* ?# n5 e
17.   dataTemp += ( uint16_t ) pData[0];

18.   pData += 2;                                                      //偏移2个字节
    ) |2 ]5 T; q4 Q2 _4 y- `, ^
19.   ulBuf_Flash_App [ packlen_Ctr ++ ] = dataTemp;
    $ d% G* Y+ S; X  n0 N; N% z
20. }

21.
    & h5 T( Q, ]) }/ Q/ [
22.    BSP_FLASH_Write ( UserUartDma.Cur_WriteAddr, ulBuf_Flash_App, packlen_Ctr );
    % u! ^. t* ~( `. A
23.    UserUartDma.Cur_WriteAddr += (packlen_Ctr*2);                                           //偏移packlen_Ctr  16=2*8.所以要乘以2.
    * |" l1 ]8 S: q
24.    packlen_Ctr = 0;

25. }

26. /******************************************************
    7 a3 O0 @6 T0 M- S8 c6 U, \; V6 p
27. * Brief     : Bin文件从app缓冲区写入app区
    - W1 g3 t4 r: Z9 b2 Q
28. * Parameter :
    9 w" h9 ]" k* Z$ a" I, _
29. *           SrcStartAddr: app缓冲区起始地址

30. *           DstStartAddr: APP区起始地址

31. *           BinLength：bin文件长度

32.

33. * Return    : None.
    - f+ c) [7 i3 v- c  L3 V" K
34. *******************************************************/

35. void IAP_WriteBinToAPPReigon(uint32_t SrcStartAddr,uint32_t DstStartAddr,uint32_t BinLength)
    2 {! v4 q5 g, b- ]% {$ O. R
36. {
    / S& H7 A2 V- j1 ]! E% K9 e! s
37. uint16_t data_temp = 0;
    ' W  h( b, j; Y) p: B! r2 u
38. uint32_t count=0;

39.

40.
    % h; p+ u6 t% W7 c; t/ N, U4 O
41. HAL_FLASH_Unlock();         //解锁
    " U, V6 g% {  [# U
42.

43. APPReigion_Erase(APP_START_ADDR,APPSIZE/PAGESIZE);

44. HAL_Delay(10);
    2 m& k5 t1 N5 P
45.
    " y. {) k8 o4 w9 w. q% G
46. for(count=0;count<BinLength;count=count+2)
    , ], B% ?- M* O) X
47. {

48.    BSP_FLASH_Read (SrcStartAddr, &data_temp, 1);

49.    BSP_FLASH_Write_NoCheck(DstStartAddr, &data_temp,1);
    9 M, g% L$ {9 r7 t. c6 O
50.    SrcStartAddr+=2;

51.    DstStartAddr+=2;

52. }
    6 z0 H( E2 ^- k( E1 r- `; b/ b( J
53. //BSP_FLASH_Write_NoCheck(DstStartAddr, ,1);
    ( X, }, D5 i& }1 G9 G! F8 h
54. HAL_FLASH_Lock();//上锁

55. }

复制代码

最后，要设置APP程序的运行地址

1. /******************************************************
   # Z5 `7 x9 z* H2 _3 e2 B. ~
2. * Brief     : 设置栈顶指针
   / @0 N& U0 ^  J: ?5 s
3. * Parameter :

4. *           ulAddr:
   1 ?" a: T' T8 n  m" i  j8 L
5. * Return    : None.

6. *******************************************************/
   / N9 N. L& l; D# I
7.
   5 q* ?! I1 Y6 r* A
8. __asm void MSR_MSP ( uint32_t ulAddr )
     c. A" H9 `# y0 G1 w$ N% G
9. {

10.     MSR MSP, r0                       //set Main Stack value
    , p6 S& c1 l6 Z8 J3 p% A; w
11.     BX r14
    - C* N5 |! [" |4 ~$ u
12. }
    ( X* ]- G1 w  }* L
13.
    ! m. C3 R! o3 a
14. /******************************************************

15. * Brief     : IAP执行

16. * Parameter :
    * y, m0 k* ~  M: t3 h8 |* F; Z2 ?
17. *           ulAddr_App: APP起始地址

18. * Return    : None.

19. *******************************************************/
    & \8 r0 o' Z- v) o) c5 F! |9 g% E4 y
20. void IAP_ExecuteApp ( uint32_t ulAddr_App )
    3 B4 V8 h/ `$ M: C/ j
21. {
    0 g3 N& @: W& C* r
22. pIapFun_TypeDef pJump2App;

23.
    1 @# I& i/ y2 X0 s! H  F6 O) f3 c
24. if ( ( ( * ( __IO uint32_t * ) ulAddr_App ) & 0x2FFE0000 ) == 0x20000000 )   //检查栈顶地址是否合法.

25. {

26.   pJump2App = ( pIapFun_TypeDef ) * ( __IO uint32_t * ) ( ulAddr_App + 4 ); //用户代码区第二个字为程序开始地址(复位地址)
    0 Z$ j& b  }0 p5 o) y
27.   MSR_MSP( * ( __IO uint32_t * ) ulAddr_App ); //初始化APP堆栈指针(用户代码区的第一个字用于存放栈顶地址)

28.   pJump2App ();                                             //跳转到APP.
    , r: F$ B# t: u4 K- x% f+ G
29. }

30. }

复制代码

* v$ M* ^9 e4 l; u

IAP相关的代码就这些，主要是数据的倒腾，其他倒也没什么复杂的

目前小飞哥对整包bin文件传输完成判断，单包采用DMA+空闲中断的方式，整包文件传输采用的是串口中断在5s内没有数据过来，认为一包数据接收完成，置位接收标志,这部分小伙伴可以自行判断

1. static void Systick_Config(void)
   4 t2 u& c" g1 k7 h
2. {
   / a4 B& h; Z2 I8 c; Z; q
3.   HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq() / 1000); //1ms
   : K  ?5 d, B: Y0 B
4.   HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);

5.   HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
   7 }2 [. I. z% `% K' [( [
6. }

7.

8. void HAL_SYSTICK_Callback(void)

9. {

10. UserUartDma.DMA_TIMCNT++;

11. if(UserUartDma.DMA_TIMCNT>5000)
    2 y4 j8 C3 [, d) O
12. {
    . d1 \5 Y- t: z
13.   UserUartDma.Binrec_endFlag = 1;

14.   UserUartDma.DMA_TIMCNT = 0;
    4 R! R" }) [/ k. i
15. }

16.   TIMX_IRQHandler_user();

17. }

复制代码

8 b$ `, K5 [/ E  o% i

bin文件传输完成后，写入需要更新标志，重新跳转至boot区，检查是否APP代码需要更新：

1.

2. uint32_t Task_02()

3. {
   1 r/ l6 v. ^1 j3 `
4.
   : q7 H& v$ o! \) \
5. if(UserUartDma.rec_endFlag)
   * [( a9 z. |/ S# e) B0 e
6. {
   , p! I. N' P: t4 P; H' W
7.   PRINT_INFO("update firmware\n");
   ( N# X+ w: o0 Z9 Y
8.   PRINT_INFO("APP 长度：%d字节\n", UserUartDma.RecDat_len);

9.

10.   UserUartDma.rec_endFlag = 0;

11.   IAP_WriteBin(UserUartDma.Cur_WriteAddr,UserUartDma.RxBuffer,UserUartDma.RecDat_len);
    % B$ J2 y3 q. V
12.

13.   memset(UserUartDma.RxBuffer,0,UserUartDma.RecDat_len);
    6 K- _  L* W# o8 v& ]( v
14.   UserUartDma.RecDat_len = 0;

15. }
    , R  p+ u) X/ a2 T. ]
16. if(UserUartDma.BinLen!=0)

17. {
    1 x  d% f9 P3 l: N$ f& N+ A
18.   if(UserUartDma.Binrec_endFlag)
    ' h: E+ P  U7 G, E
19.   {

20.     UserUartDma.Binrec_endFlag = 0;

21.
    9 \  S, E. S: Z7 L' Q
22.     APP_UpdateFlag_Write(APP_Len_ADDR,&UserUartDma.BinLen);   //写入升级标志

23.     APP_UpdateFlag_Write(APP_UpdateFlag_ADDR,&APP_UPDATE_FLAG);   //写入升级标志
    / j' t6 @; H- d
24.     UserUartDma.BinLen = 0;

25.     IAP_ExecuteApp(FLASH_BASE);   //跳转8000000，重新启动
    3 w7 G# `8 q" k. @
26.     HAL_Delay(2000);
    : \9 ~, b0 }1 H
27.   }

28.

29. }

30. }

复制代码

MCU复位之后，初始化执行过程中，对APP升级标志进行检测：

1. PRINT_INFO("-----IAP Menu--------------\n");

2. PRINT_INFO("-----Download APP BIN------\n");

3. PRINT_INFO("-----Restart To RUN APP----\n");
   2 X4 O& S2 w5 N( @$ L
4. PRINT_INFO("\n\n\n");

5.

6. if(0x5aa5==APP_UpdateFlag_Read(APP_UpdateFlag_ADDR))

7. {
   + t" G  `0 d* h
8.   PRINT_INFO("-----Restart.....5-------\n");
   : }) ]0 O& Q6 V- H# {
9.   HAL_Delay(1000);

10.   PRINT_INFO("-----Restart.....4-------\n");

11.   HAL_Delay(1000);
    # W* ^9 ^, [/ A' ~5 I* {
12.   PRINT_INFO("-----Restart.....3-------\n");

13.   HAL_Delay(1000);
    5 {7 f8 U" S8 C$ `
14.   PRINT_INFO("-----Restart.....2-------\n");

15.   HAL_Delay(1000);

16.   PRINT_INFO("-----Restart.....1-------\n");
    & [; o3 L3 c& w6 C
17.   HAL_Delay(1000);
      X# r$ M& w/ w
18.

19.   PRINT_INFO("the device need update\n");

20.   IAP_WriteBinToAPPReigon(APP_Temp_ADDR,APP_START_ADDR,APP_UpdateFlag_Read(APP_Len_ADDR));
    " {/ [; j9 \) M! U6 L2 A
21.   PRINT_INFO("firmware write OK\n");

22.   PRINT_INFO("please double click the button the execute the application\n");

23.
    " }$ I9 w0 U% k, B- w% }
24.   HAL_FLASH_Unlock();         //解锁
    1 V2 F$ h' A! D8 e" a/ Z, V; W
25.   APPReigion_Erase(APP_Temp_ADDR,APPSIZE/PAGESIZE);  //擦除APP缓冲区

26.   APPReigion_Erase(Flash_UNUSED,1);          //清除APP更新标志

27.   HAL_FLASH_Lock();          //上锁
    3 _. z, K$ g& \# r
28.
    $ A& f7 x. s8 n
29.   PRINT_INFO ( "开始执行 APP\n" );
    , ~# Q) l5 p' G
30.   //执行FLASH APP代码
    ' b/ E- [% A) e' G" p: r4 H4 x
31.   IAP_ExecuteApp(APP_START_ADDR);
    + F1 B& d! V' G+ k+ O% D
32. }

复制代码

0 p! k2 j# w5 W: f; o, t

倒计时5秒后，代码更新，并执行

1. PRINT_INFO("-----IAP Menu--------------\n");

2. PRINT_INFO("-----Download APP BIN------\n");
   : x. E3 K; v' ]
3. PRINT_INFO("-----Restart To RUN APP----\n");

4. PRINT_INFO("\n\n\n");
   - e* I3 ?) `0 U% z" `- ~' z/ B
5.
   4 |6 d! t+ i# ]& R3 ]) ]
6. if(0x5aa5==APP_UpdateFlag_Read(APP_UpdateFlag_ADDR))

7. {
   " e- w6 ~# W4 D/ Y
8.   PRINT_INFO("-----Restart.....5-------\n");

9.   HAL_Delay(1000);
   6 _- ?) o! g/ M& u. Z) D7 Z
10.   PRINT_INFO("-----Restart.....4-------\n");
    3 z3 }4 q; ?; ]  P* I1 z
11.   HAL_Delay(1000);
    ' \- X# Y3 ]0 \2 v# y- \
12.   PRINT_INFO("-----Restart.....3-------\n");
    ) Z$ q- v. ~. Y8 a* Q  ]
13.   HAL_Delay(1000);
    ; j$ R$ T( L0 I
14.   PRINT_INFO("-----Restart.....2-------\n");
    ( z" |- ?6 H% [/ o3 B" A. a* [
15.   HAL_Delay(1000);
    2 }2 D, y- Z; X5 n, y' J( [
16.   PRINT_INFO("-----Restart.....1-------\n");

17.   HAL_Delay(1000);
    ; S2 p0 t  W5 V- e9 t3 b( ?6 m
18.
    ; S0 M( K. a6 x0 B" t7 t
19.   PRINT_INFO("the device need update\n");
    ( I5 S; v9 l- j
20.   IAP_WriteBinToAPPReigon(APP_Temp_ADDR,APP_START_ADDR,APP_UpdateFlag_Read(APP_Len_ADDR));

21.   PRINT_INFO("firmware write OK\n");
    # y: Q( [1 f/ C
22.   PRINT_INFO("please double click the button the execute the application\n");
    ) a; J# D( n: L/ \" D2 V6 n) B
23.

24.   HAL_FLASH_Unlock();         //解锁
    8 U: w$ h0 Q% j5 c
25.   APPReigion_Erase(APP_Temp_ADDR,APPSIZE/PAGESIZE);  //擦除APP缓冲区
    7 m+ D+ G' c* ?( e8 a; T1 S
26.   APPReigion_Erase(Flash_UNUSED,1);          //清除APP更新标志

27.   HAL_FLASH_Lock();          //上锁

28.

29.   PRINT_INFO ( "开始执行 APP\n" );

30.   //执行FLASH APP代码

31.   IAP_ExecuteApp(APP_START_ADDR);

32. }

33. else//不需要更新，执行APP

34. {
    2 F/ x$ ]/ k. ]# J
35.   IAP_ExecuteApp(APP_START_ADDR);
    9 {* k2 N' B6 t; d) B
36. }

复制代码

bin文件生成

4 U/ B6 F1 w1 p6 E3 Y

输入：

C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe --bin -o  IAP.bin  UART_CircleQueueTest\UART_CircleQueueTest.axf

参数意义：

• C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe：fromelf.exe文件目录地址，一般keil下自带有

• --bin -o  IAP.bin ：




输出bin文件名称

• UART_CircleQueueTest\UART_CircleQueueTest.axf：
  ; P3 i: H( |3 b/ r

axf文件目录及文件

要注意boot区的地址范围，根据前面的设计，46K，拿出计算器....

- z& Y+ O8 ?2 w) J$ O

• APP代码设计


APP代码是用户功能代码，实现业务逻辑，本次测试用的比较简单，接收到APP代码之后，会自动重启，更新APP区代码，如下：

2 y& `& U! f3 r. b) Z

• boot区代码执行效果


3 }0 ]+ X& a& @

, u* g! _0 s$ Y0 _" R

• APP1代码执行效果


- L" R  f8 h: T* K


0 X6 K. j( R! W
6 z9 Y) F; K4 m4 v& k6 I

• 接下来再进行一次更新
    c: W: w! C# J, J9 q

" q! ]7 P8 A, J0 C8 @( x


( u9 m, T5 w3 U5 ?* |* U
; |# P4 h3 g% ^) P! ?1 Q

注意APP BIN文件的flash地址设置

OK，至此，设计部分就完成了，涉及的内容还是非常多的

本文仅仅用于原理性介绍及IAP功能演示，与工程中实际使用的还是有很大区别的，后面会继续给大家出工程应用方便的教程，会涉及到签名、验签、加解密、校验固件完整性等等

转载自：Embedded小飞哥
如有侵权请联系删除

0 B; [/ ?$ ]# v1 I8 v; g
