概述

   X-CUBE-BLE1 是 STM32Cube 的扩展软件包。它在 STM32 微控制器上运行，包括 BlueNRG-MS 蓝牙低功耗设备的驱动程序。它基于 STM32Cube 软件技术构建，可简化跨不同 STM32 微控制器的可移植性。该视频展示了如何在 STM32CubeMX 工具中使用 X-CUBE-BLE1 包。

    在这以X-NUCLEO-IDB05A2扩展版进行演示，主控板选择NUCLEO-L476RG。

7 D- m  V: w1 _, X

安装软件包
2 Z" e  ^: G' Q/ h. O* o5 p0 s5 Q. T: u

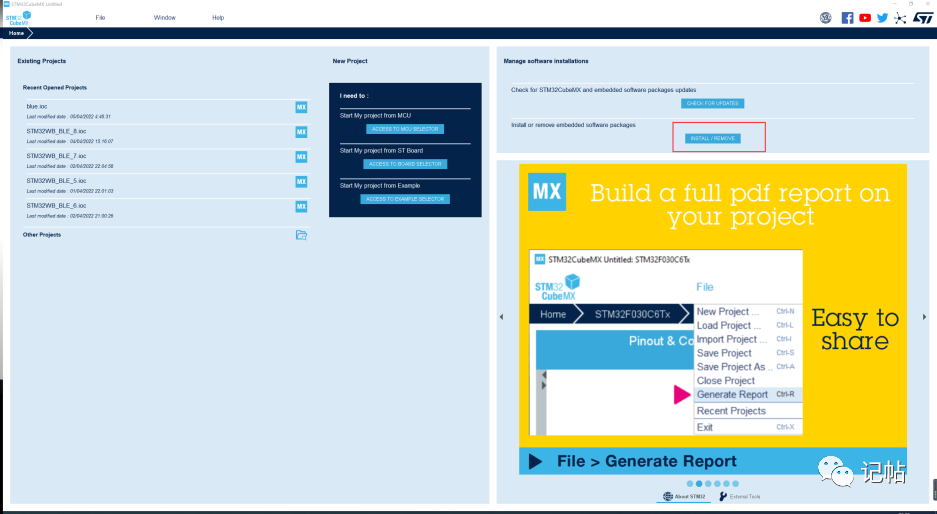

    可以选择下图的install进行安装。

( U- e1 E2 J' Q0 v/ `; u: d

    选择需要安装的组件。

6 N7 [& ]2 u+ l( \5 G选择芯片型号
' b1 M9 k7 i8 Z/ O5 w0 y. Q

    选择NUCLEO-L476RG开发板。

4 D; ~* q- U9 B6 D$ V选择软件包

    在Software Packs->Select Component。

3 X- s5 j, N5 {" s6 @  e

创建SensorDemo_BLESensor-App
. ~4 [, \* e" h1 A

    下图是官方所给例程的说明，使用的X-CUBE-BLE1组件。

; I6 P9 |! l* X' H* S

    组件配置如下所示。

7 X. D! W3 P( a3 K! C0 v% h

" I9 X0 b+ v9 G  L* |1 L管脚配置

    X-NUCLEO-IDB05A2扩展图。

+ U( d5 @: I5 Y

由上可以得知，先需要做如下配置：

1.删除PB3的配置

2.使能SPI1为 Full-Duplex Master Mode

3.开启USART2

4.配置PA0,PA1,PA8。

首先对普通管脚PA0,PA1,PA8进行配置。

    配置SPI。

: @1 h  I& n4 ]

    配置BLE组件。

7 V- M4 `- ]# T! r0 i/ p; I

2 m3 y, i9 s. o

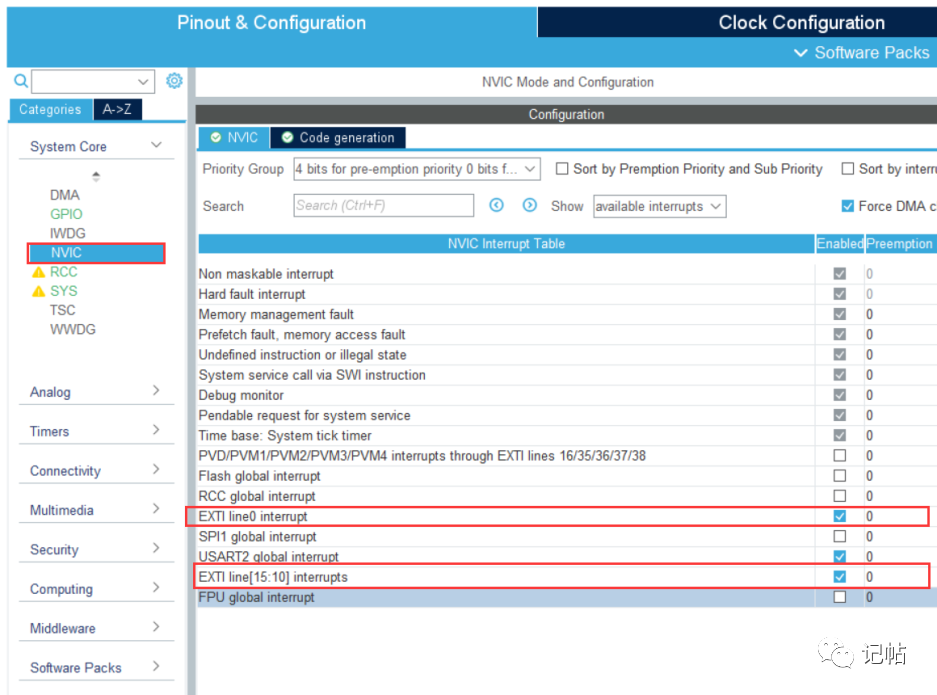

    配置中断。

结果演示

    下载完程序后，开启ST BLE Sensor，可以看到搜索到的信息。

" Y, D5 R9 v% b# m: A/ m' }

    可以查看温度等信息。

( g# z. ?& t: ~; |9 K; J1 u# s
