概述

    本篇文章主要介绍如何使用STM32CubeMX对生成STM32WB工程，并通过与STM32WB配对获取密钥值，然后通过键盘输入密钥进行配对。

- a* C6 l& v( A  C! J硬件准备
$ u' t+ G- D1 z' L5 }' q) L

    首先需要准备一个开发板，这里我准备的是NUCLEO-WB55RG 的开发板：

8 c  K% `6 j$ ]8 b  f( ?& L, V0 P5 d

设置配对方法

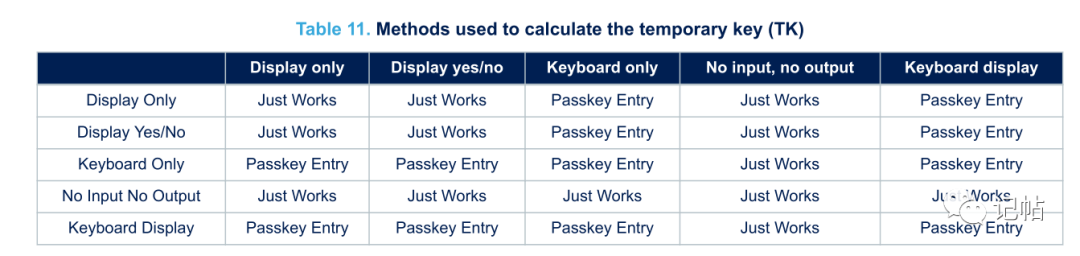

由下表可知，当设置为Keyboard only时候，用户需要传递六个数字的密钥。这个六位数的值是设备身份验证的基础 。

! M! C. |9 i* ^: B2 B

8 \  r3 S! h$ v# ?6 F

    故在上节的配置中进行修改，修改如下所示。

: a9 |* X; B) H+ v2 v

7 r3 f5 V) [8 ]  p

    配置完毕重新生成代码。

/ J9 w' |1 p) W" \' G1 M3 C

0 }, J; u: {/ K; a, ^代码配置
3 B; b6 ^" L2 l" ?

    在app_ble.c中先声明变量。

- k: d' ?1 o3 r& A  h7 W

    在app_ble.c中，ACI_GAP_PASS_KEY_REQ_VSEVT_CODE下添加每次配对是生成密钥的请求事件。

: b. V$ v( t6 W/ }- ]

    我们需要定义一个由6个整数组成的数组，6个无符号整数，通过串口进行接收。

    然后将接收的数据进行处理，处理为6位的密钥密钥。

3 o' c/ \$ ]' i6 o; ]3 h6 j9 A1 D

    配置完成后下载即可。

! V! Q5 i$ C! v

结果演示

    下载完程序后，可以看到串口打印固件版本等信息。

* R% o2 v6 _9 B7 f2 q) I

    打开ST BLE ToolBox软件，可以看到该蓝牙已经可以搜索到。

7 i  W0 P4 [, C  X# L

+ B# k, W1 a& `0 l3 ]4 d  R

    点击connect进行连接。

    连接之后可以看到串口打印了连接事件。

+ ?$ N8 t' g1 a1 a" B8 d2 m3 [: d

    同时手机也显示该蓝牙模块连接成功。

; E0 w7 e9 V2 R

; i. w! G5 t. D' Y7 P/ ?

让后我们试着读取他。

. N8 _& q, Q% ~9 [6 J: [3 _: r* f

    在调试助手中输入配对码，点击发送即可，即可进行配对。

5 q! O$ {& H4 A2 I

    配对完成在进行读取，即可成功读取出来。

1 x- R7 k0 J" d; t) |8 Q
