概述

    本篇文章主要介绍如何使用STM32CubeMX对生成STM32WB工程，并通过手机APP与其配对。

. X8 `9 o$ w- i% g( C/ s硬件准备
* Z* Y0 S, `) P0 A

    首先需要准备一个开发板，这里我准备的是NUCLEO-WB55RG 的开发板：

# W" [% i; ^2 f( \/ T

    使用的例程还是上片文章创建的程序。

设置配对方法
& y( Y; g# g3 Y$ I2 T

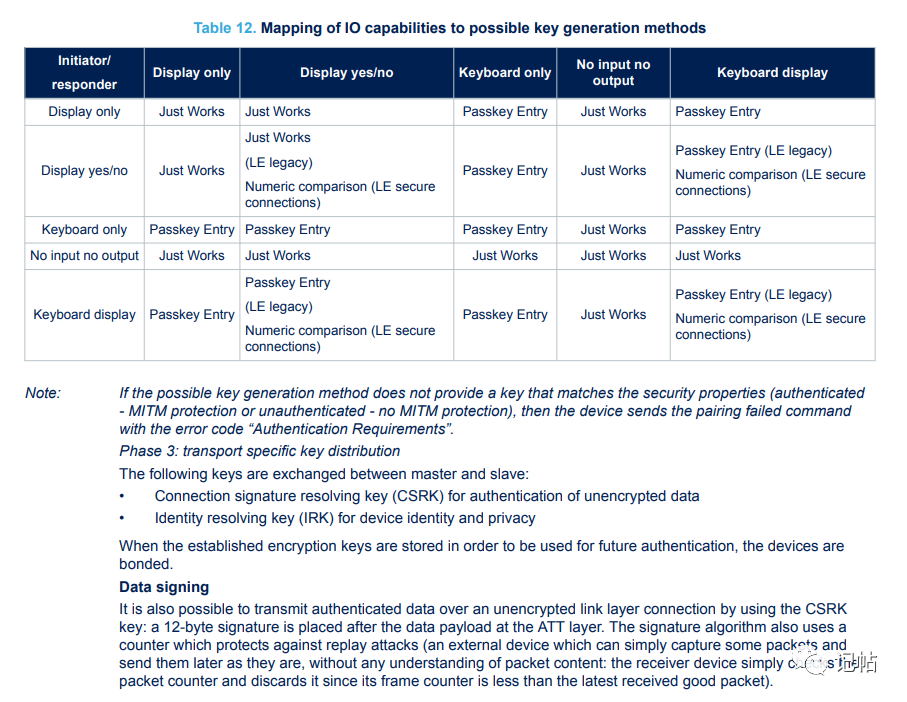

    由下表可以得知，选择Just Works时候，应该配置为 No input no output  且不开启MITM。

8 d4 H% H' ]* w: I: v4 e! R

    首先在BLE Pairing开启配对。

! T( |8 C% t3 N6 ]( E3 h' U

    在configuration中配置如下所示。

# i# L) u- h3 X

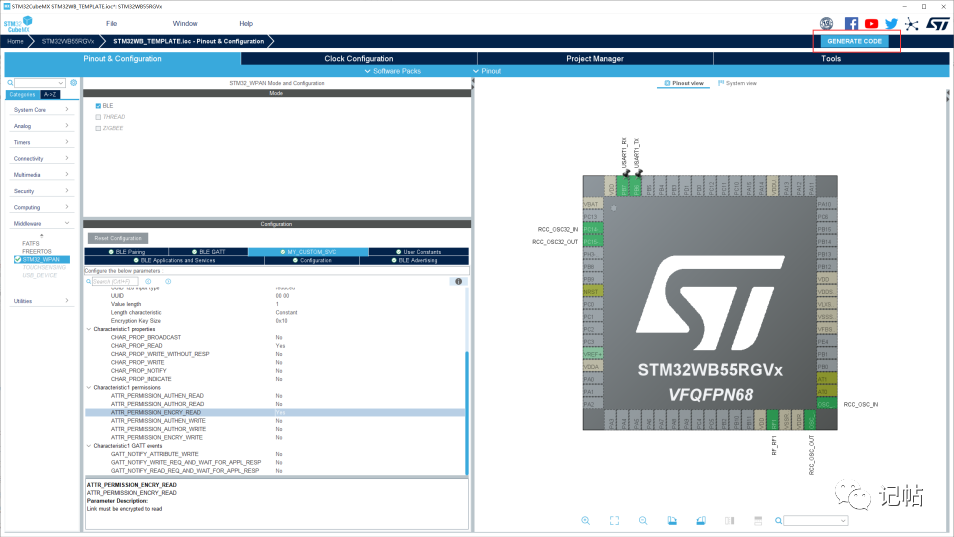

    开启读取加密，确保安全性。

2 r" t8 a4 U7 z& I

! [7 G; `6 _, i3 ^+ R+ x2 p+ I. Z

    重新生成代码。

查看工程配置
" \# N5 _2 I$ F& ]1 E$ m3 g! u& {+ L

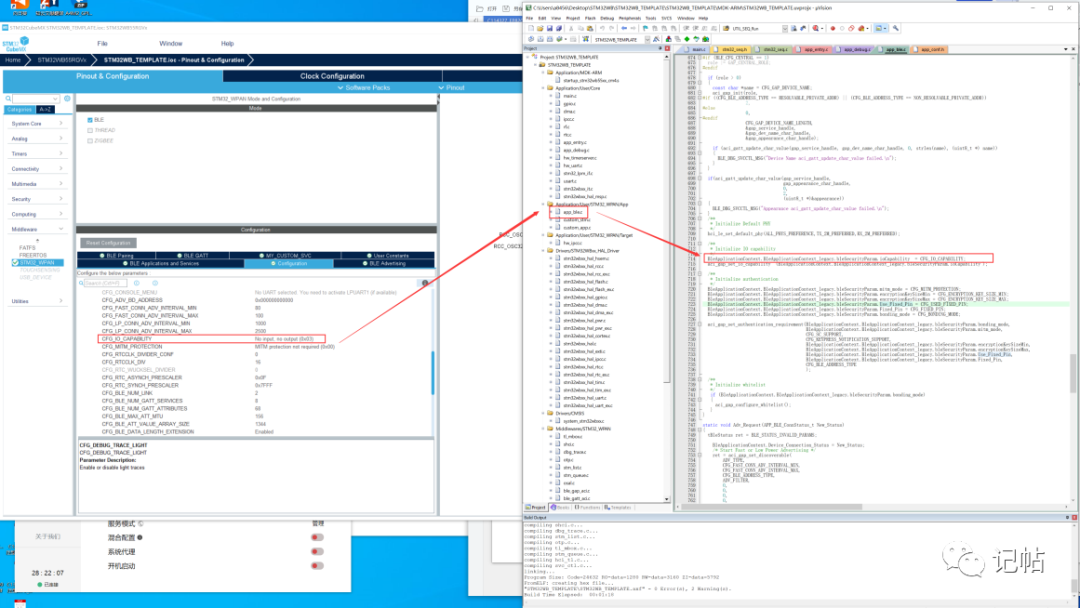

    打开app_ble.c文件，可以查看CFG_IO_CAPABILITY配置。

5 P4 d; c0 o' }

7 B; ?: N; d( h# Y7 o. g

    查看该定义，可以看到已经配置为 CFG_IO_CAPABILITY_NO_INPUT_NO_OUTPUT (0x03)  。

3 m; m9 K% G( |6 B7 c# j- h6 I

) @# {' r' d. c0 j7 D

    打开app_ble.c文件，可以查看 CFG_MITM_PROTECTION  配置。

5 K. a( F' X' \" S# k# A; O% X

    查看该定义，可以看到已经配置为 CFG_IO_CAPABILITY_NO_INPUT_NO_OUTPUT (0x03)  。

6 R7 f* a/ J: p+ H) ~结果演示
2 o; G7 C" l& v# I' r

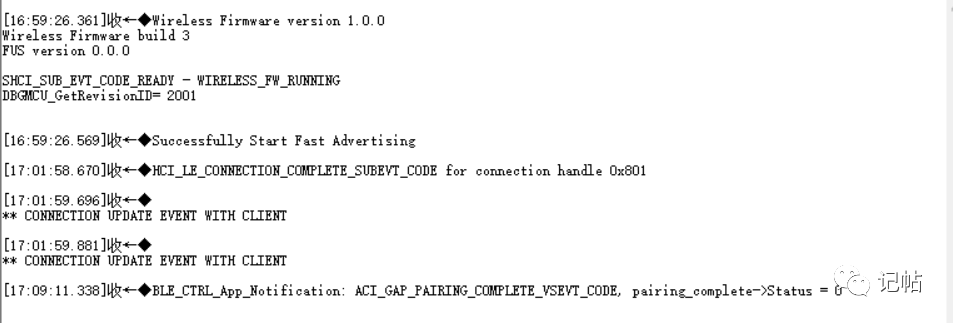

    下载完程序后，可以看到串口打印固件版本等信息。

9 E; H+ h+ o" Z' Y4 t" H

    打开ST BLE ToolBox软件，可以看到该蓝牙已经可以搜索到。

9 C' h1 Y* y+ d; w- e
5 Q/ ~& d5 x: D8 x7 Q: @

    点击connect进行连接。

    连接之后可以看到串口打印了连接事件。

5 [" ?9 O3 }  H* o7 b1 F6 x5 T. Q5 S

    同时手机也显示该蓝牙模块连接成功。

4 C! m* i% X3 a5 K5 D9 C, b

! N2 z2 w# ?; M+ v

    让后我们试着读取他。

7 e8 P5 H# H9 q$ v1 _: o8 ?

) E- Q0 L  X: }) |* i

    然后点击配对。

4 g3 T  d3 b8 \. [/ j

    配对完成后，可以看到这里打印0，说明没有错误。

( l8 P, h' C( l/ p- \* X

    点击读取，可以成功读取出特征值。

  t" }+ d% O2 m2 L

3 n. _, e' I/ R$ u/ X+ @6 Q8 V! @
