本文档描述如何让STM32WB在没有LSE时运行BLE应用程序所需的流程和步骤。LSE 可作为 STM32WB RF Wakeup 和 RTC 的时钟源。STM32WB RF Wakeup 和 RTC 的时钟源可配置为 LSE，LSE 时钟相对比较稳定且准确，不需要校准，而且 LSE 可在所有的低功耗模式下保持工作。

8 q3 s3 t% V" Q2 o' k

为什么 STM32WB BLE 应用需要 LSE ?

首先LSE 可作为 STM32WB RF Wakeup 和 RTC 的时钟源。

  T  f" o  }5 b  [  X4 w

STM32WB RF Wakeup 和 RTC 的时钟源可配置为 LSE，LSE 时钟相对比较稳定且准 确，不需要校准，而且 LSE 可在所有的低功耗模式下保持工作。

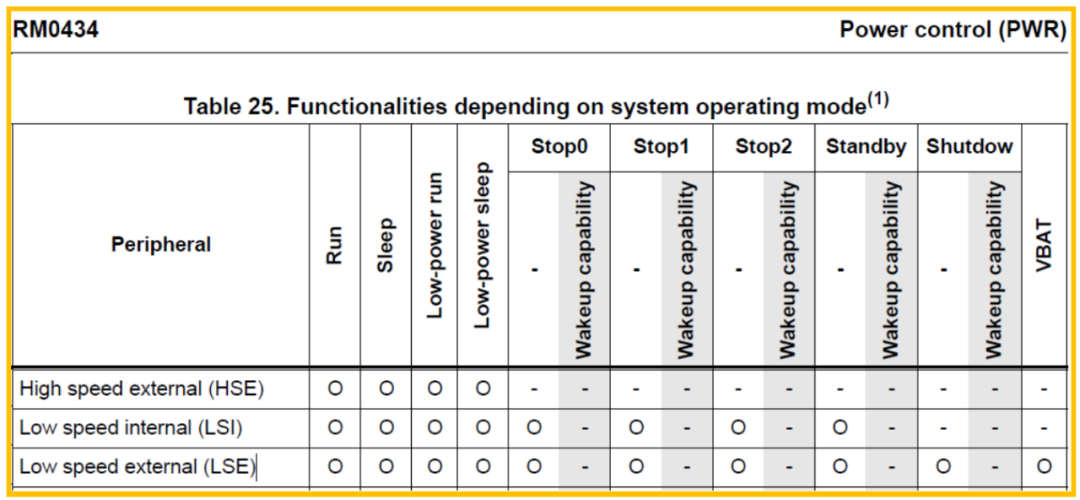

STM32WB RF Wakeup 和 RTC 的时钟源也可配置为 HSE，由于 HSE 只能在 RUN/LP RUN/SLEEP/LP SLEEP 模式保持，进入 STOP/STANDBY/STUTDOWN 模式 后，HSE 会被关掉，这样系统就无法进入 STOP/STANDBY/STUTDOWN 模式，导致系 统功耗会更高。另外 HSE 可能没那么稳定，可能需要校准，从而可能导致 STM32WB RF Wakeup 时钟不稳，也影响 BLE stack 运行，导致 BLE 工作不稳。

7 A$ }9 q* V- N) O% u/ Z8 U. m

# X& |* p% W7 T. m% b+ Q9 A- O

在需要 BLE 使能时，什么情况下可考虑不使用 LSE？

在以下情况下，还需要使能 BLE 并进行开发，调试时可配置 STM32WB 使用 HSE 做 RF Wakeup 和 RTC 的时钟源。

9 b% F# [5 P* f, R7 W9 L/ ?# N

1.设计时，遗漏 LSE，但是样机已做好

2.生产了样机，忘记贴 LSE 了

3. 生产了样机，LSE 不匹配，暂时可去掉

4. 环境或应用使用某些 GPIO(PC13) 影响 LSE，导致 LSE 时钟异常或不稳

5. 不关心功耗，系统不需要进入低功耗

" A* b+ b, Q$ H7 ~8 A

3. 如何配置 HSE 作为 RF Wakeup 和 RTC 的时钟源？

" o  B- J" Y: [& x+ d& T

本 LAT 基于 CubeMX v6.6.1 和 CubeWB v1.14.1 介绍。

3.1 打开 BLE_p2pServer.ioc

用CubeMXv6.6.1打开 STM32Cube_FW_WB_V1.14.1\Projects\ P-NUCLEOWB55.Nucleo\Applications\BLE\BLE_p2pServer\BL E_p2pServer.ioc，以此为例。

3.2 失能 LSE

在Pinout& Configuration => System Core => RCC=>Low Speed Clock (LSE)=>Disable，失能 LSE。

3 Z% m% B* z( I- D5 Y

3.3 失能 LPM & 配置 RTC 预分频

在 Pinout& Configuration => Middleware => STM32_WPAN =>Configuration=>

Generic parameters=>CFG_LPM_SUPPORT=>Disabled，失能低功耗 LPM，系统会 保持在 RUN 模式

Applicationparameters=>CFG_RTC_ASYNCH_PRESCALER=>127

Applicationparameters=>CFG_RTC_SYNCH_PRESCALER =>7812

+ \* d& r, \6 N) E8 ]% M: U

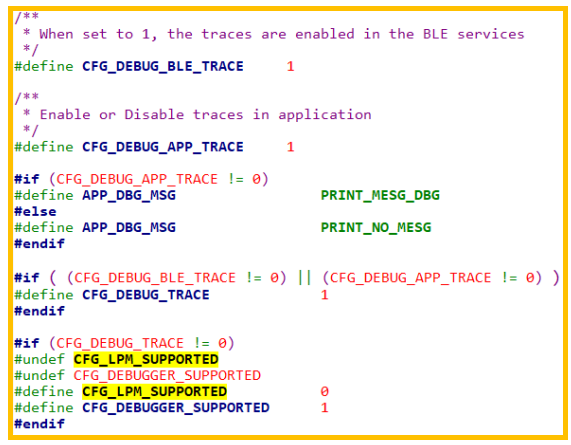

其实，生成代码后在 Core\Inc\app_conf.h 中，如果使能了 CFG_DEBUG_BLE_TRACE 或 CFG_DEBUG_APP_TRACE，会自动的失能 CFG_LPM_SUPPORTED。

5 ?8 V! A: l! F( Q$ c

3.4 配置 RTC 和 LSE 的时钟源为 HSE

在 Clock Configuration 中，修改 RTC/LCD Source Mux 的时钟源为 HSE_RTC；修改 RFWKP Source Mux 的时钟源为 HSE。

& l, ^! \* [; K7 X

5 \. t3 }) h. V; ~5 ^- F% y

3.5 重生代码

点击【GENERATE CODE】重新生成代码，用相应的 IDE 打开工程。

: Y) x. Z4 X# j0 _, k

3.6 使能 BLE_LSE 校准

打开 Core\Inc\app_conf.h，修改 CFG_BLE_LSE_SOURCE，使能 SHCI_C2_BLE_INIT_CFG_BLE_LSE_CALIB，如下

1 a; c( w4 y, b7 O6 Y# [

3.7 修改 CFG_TS_TICK_VAL 和 CFG_TS_TICK_VAL_PS

打开 Core\Inc\app_conf.h，修改 CFG_TS_TICK_VAL 和 CFG_TS_TICK_VAL_PS， 如下

/ [6 L/ Z4 I5 ~6 {/ J! B; w

3.8 检查 RF 唤醒时钟源为 HSE

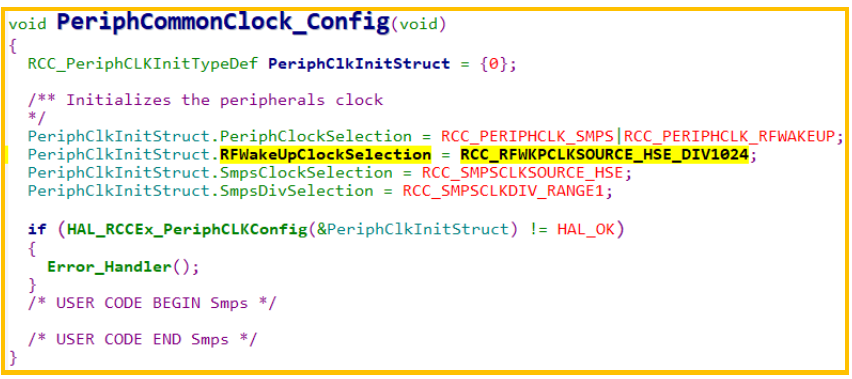

在 Core\Src\main.c 的 PeriphCommonClock_Config 函数中检查确认RFWakeUpClockSelection配置为 RCC_RFWKPCLKSOURCE_HSE_DIV1024 。

. t. i; \& f2 C; R- R, f; v

3.9 检查 RTC 时钟源为 HSE

在 Core\Src\ stm32wbxx_hal_msp.c 的 HAL_RTC_MspInit 函数中检查确认 RTCClockSelection 配置为 RCC_RTCCLKSOURCE_HSE_DIV32。

% T8 x2 ], A% N% ^: ?) W& p

3.10 验证

重新编译工程，并下载到 STM32WB 中，此时 STM32WB 不再使用 LSE 了。使用 ST BLE Sensor 手机 app，搜索 STM32WB，并连接进行测试。

% F) K4 V! j$ Y% |  R! @5 K
