基于STM32CUBEMX之外部中断经验分享

[复制链接]
攻城狮Melo 发布时间:2023-4-13 18:01
概述
    外部中断和事件控制器 (EXTI) 管理外部和内部异步事件 / 中断,并生成相应的事件请求到CPU/ 中断控制器和到电源管理的唤醒请求。本例程主要讲解如何使用外部中断触发LED。

$ f$ M& D0 H: j4 `& H- P
硬件准备
    首先需要准备一个开发板,这里我准备的是NUCLEO-F030R8的开发板:
+ M- t3 _/ x& o
1 Y; l3 W: b  c: o
  C8 Y& h5 O$ O
选择芯片型号
       使用STM32CUBEMX选择芯片stm32f030r8,如下所示:
2 \  H# Y6 x/ L/ X# f5 o
7 `& z+ Z2 ~7 Y' n3 i( h
配置时钟源
    HSE与LSE分别为外部高速时钟和低速时钟,在本文中使用内置的时钟源,故都选择Disable选项,如下所示:
2 s$ k! x# K5 i
) @* [$ B$ z# ~; D7 {; g

8 k! [* O9 l, n/ ~5 z* F% g- P
配置时钟树
    STM32F0的最高主频到48M,所以配置48即可:
3 r( l8 {4 L* y  F% f
/ Y% j3 _+ ]$ _4 s0 [0 g' j
- |$ B: M) L1 [6 D
中断口配置
    开发板上的PC13为蓝色按钮,故配置此端口为中断口。

  c  M( C  I1 A+ x  z
' r8 f& E/ W) d2 p* \
( j% ]' Y" ?8 h4 g

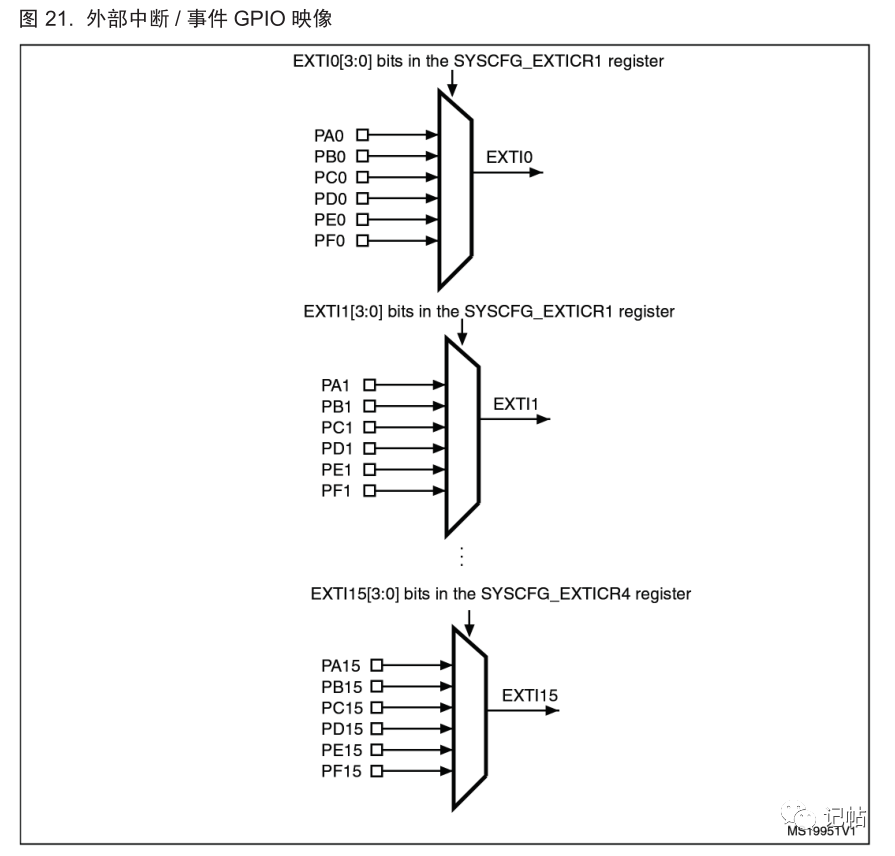

    GPIO 口连接到 16 个外部中断 / 事件线如下图 。可以看到PC13应该是在EXTI13上。

5 R: M, q5 F# w+ I' A

7 N* j! ~' @6 K" C% H, W
    外部中断/事件控制器用于产生事件/中断请求的边沿检测器。每根输入线都可单独进行配置,以选择类型(中断或事件)和相应的触发事件(上升沿触发、下降沿触发或边沿触发)。每根输入线还可单独屏蔽。挂起寄存器用于保持中断请求的状态线。4 K7 v4 N: S& A& z  m; C+ s
! G4 ?* W: ^5 J: r; S2 l
* P! u1 u5 |+ \3 n# L
    所以需要配置中断口是上升沿触发或者下降沿触发。; b3 K' ?3 [- f% S$ q) _

  F3 S6 \$ J, |6 i3 j: Y
/ ^$ n* C( b/ j( y- I+ b4 D/ K

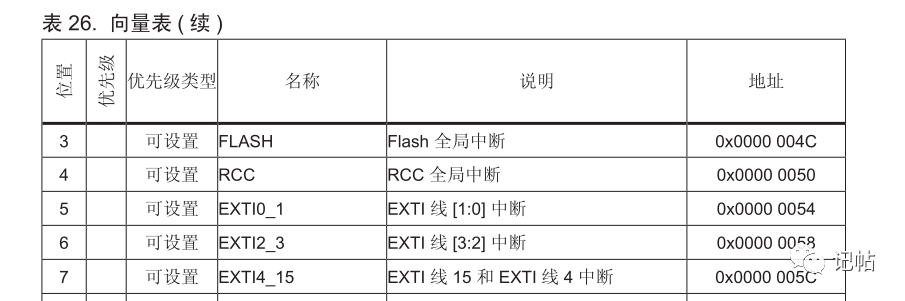

    查看向量表可以得知PC15应该开启EXIT4到15的中断。8 L7 L! A. Z9 f" `) r& q3 @5 s/ T

  c7 \% s' \/ ^/ d2 l/ C
& {$ _& {8 ?6 \3 [' L1 h  {
* q) ^" {2 n* P2 S& I) C# y1 ^

; I# c* X6 |4 D+ a5 p& {& r; [- RGPIO配置
    PA5为板上LED灯,配置PA5为输出口,当中断发生时候改变IO口极性。

+ R. G6 c8 t* Z+ r) v
# a8 {1 k: o1 L# H

1 ~, M2 E& M1 h  Z
生成工程设置
    注意在生产工程设置中不能出现中文,不然会报错。
5 O% b6 s- R1 x. X

+ g9 ?0 c8 g$ k# k1 I! p. m生成代码
: V0 W7 l* K2 L. g& j* n
- O: c7 D( |- w2 M  t4 C% }; z
配置keil" S7 U( S  G. b0 }9 U1 h: q# y
. g" Z6 [% e6 T7 i

. I- g5 J. m% u1 F( y
3 V8 R8 S. s6 p. n$ d设置IO口模式
首先在mian.c的MX_GPIO_Init中,GPIO_Initure.Mode=GPIO_MODE_IT_RISING,这里设置为上升沿触发。Mode值为GPIO_MODE_IT_RISING(外部中断上升沿触发),GPIO_MODE_IT_FALLING(外部中断下降沿触发)或者GPIO_MODE_IT_RISING_FALLING(外部中断双边沿触发)。
GPIO_InitStruct.Pull=GPIO_NOPULL,这个为管脚悬空,没有上下拉。

: {1 b5 S' {5 i6 s2 R# P) ]6 i2 k

9 f6 l  Y, ]7 y! n" S1 C8 O# u配置中断优先级(NVIC)
    同样的,在mian.c的MX_GPIO_Init中,设置好中断线和 GPIO 映射关系,然后又设置好了中断的触发模式等初始化参数。既然是外部中断,涉及到中断我们当然还要设置 NVIC 中断优先级。
HAL_NVIC_SetPriority的中间0表示抢占优先级为0,最右边的0表示子优先级为0。
  • 抢占优先级比子优先级的优先权更高,这意味抢占优先级更高的中断会先执行,而不管子优先级的优先权,数值越低优先级越高。
  • 同理,如果抢占优先级相同,那么就会比较子优先级,子优先级更高的中断将会先被执行,数值越低优先级越高。
  • 当两个中断源的抢占式优先级相同时,这两个中断将没有嵌套关系,当一个中断到来后,如果正在处理另一个中断,这个后到来的中断就要等到前一个中断处理完之后才能被处理。如果这两个中断同时到达,则中断控制器根据他们的响应优先级高低来决定先处理哪一个;如果他们的抢占式优先级和响应优先级都相等,则根据他们在中断表中的排位顺序决定先处理哪一个。

      T' b/ U$ N, C& k+ Y- M

3 U0 y5 Y. e; \0 w% n" g% @3 i

; U' C0 z2 g, G5 m7 Y
中断服务函数
    配置完中断优先级之后,接着要做的就是编写中断服务函数。中断服务函数的名字是在 HAL 库中事先有定义的。STM32F0的IO口外部中断函数只有3个。
, x5 @2 J( h) M5 P
- P4 T. l4 |8 V5 o' V+ G; o8 l
    中断线 0-1每个中断线对应一个中断函数,中断线 2-3共用中断函数 ,中断线 4-15 共用中断函数。一般情况下,我们可以把中断控制逻辑直接编写在中断服务函数中,但是 HAL 库把中断处理过程进行了简单封装。
' |1 I* [6 V9 Q3 g+ Y
在stm32f0xx_it.c中,程序开始执行EXTI4_15_IRQHandler函数,EXTI4_15_IRQHandler函数只是调用了另一个函数HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_13);
. ?% \( i8 \, p) v* Z* g

# C8 w* }6 e$ ]; A. M0 x
    在stm32f0xx_hal_gpio.c中,HAL_GPIO_EXTI_IRQHandler该函数实现的作用非常简单,就是清除中断标志位,然后调用回调函数HAL_GPIO_EXTI_Callback()实现控制逻辑。根据函数名Callback也能看出来这里才是真正执行具体功能的函数,该函数需要在mian.c文件中重写,通过判断中断是来自哪个IO口编写相应的中断服务控制逻辑。
$ P7 g) ~. g3 c: v0 t2 \

8 g. Z; ~6 d4 W6 I4 L" {2 m代码
    在main.c中,重写HAL_GPIO_EXTI_Callback。
  1. /* USER CODE BEGIN 4 */
    ; D# Q/ w% B( a" r3 g# A
  2. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
    0 s- z- O6 \" P. G+ P# o7 v
  3.     if(GPIO_Pin == GPIO_PIN_13){/* KEY */  4 |4 p$ J$ r! P" l0 T5 e
  4.         /* 翻转LED */
    0 m- B3 _) o5 F7 m
  5.         HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);
    & j, O( i6 @  p2 \$ e
  6.     }
    & e4 i1 t5 v1 V4 T* a. {
  7. }
    : S% T2 F# z/ S3 t" c
  8. /* USER CODE END 4 */
复制代码
& ]/ h# H! I7 {* B9 i
演示效果
     LED灯随着按键按下改变极性。4 V) p' I1 a% i! ]  a5 W, s6 U
$ v" F4 r' m  _2 ^! s
转载自:记帖
如有侵权请联系删除6 p1 B) }! C7 e2 l( d$ q( K
