概述

   本例程主要讲解如何对芯片自带Flash进行读写，用芯片内部Flash可以对一些需要断电保存的数据进行保存，无需加外部得存储芯片，本例程采用的是STM32F030R8T6，64K大小的Flash。

硬件准备

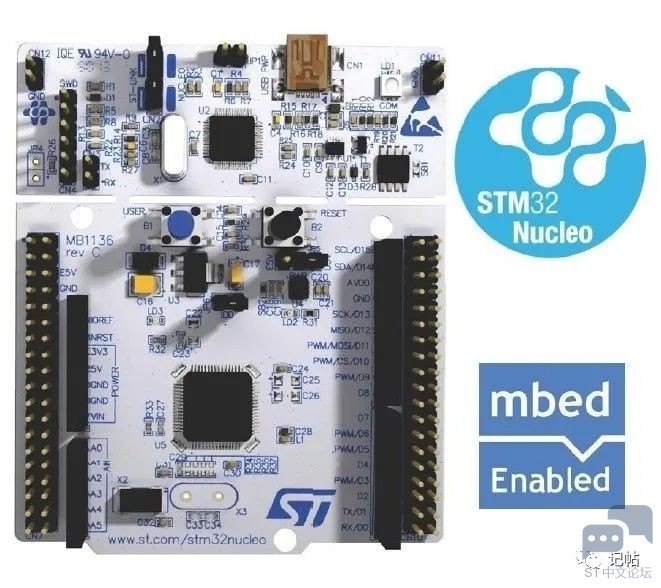

    首先需要准备一个开发板，这里我准备的是NUCLEO-F030R8的开发板：
- v! o0 G) h: ]  {7 k/ |4 A; e3 j

3 I$ e+ G: q: L  |0 Y- J7 [# Z

( t. N  l9 Z7 s1 F3 w7 N选择芯片型号

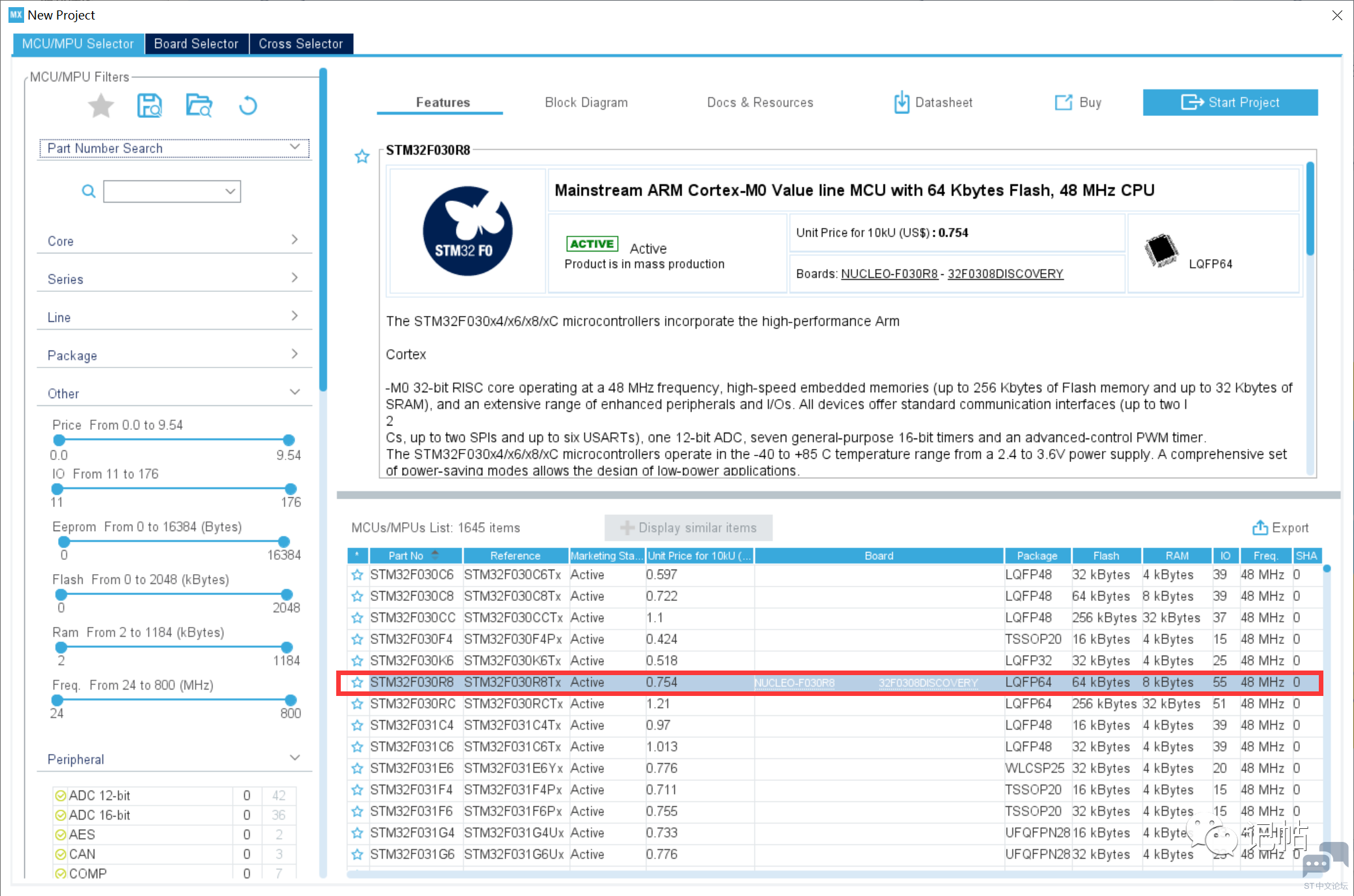

       使用STM32CUBEMX选择芯片stm32f030r8，如下所示：

2 e  Y; e2 C# V4 E

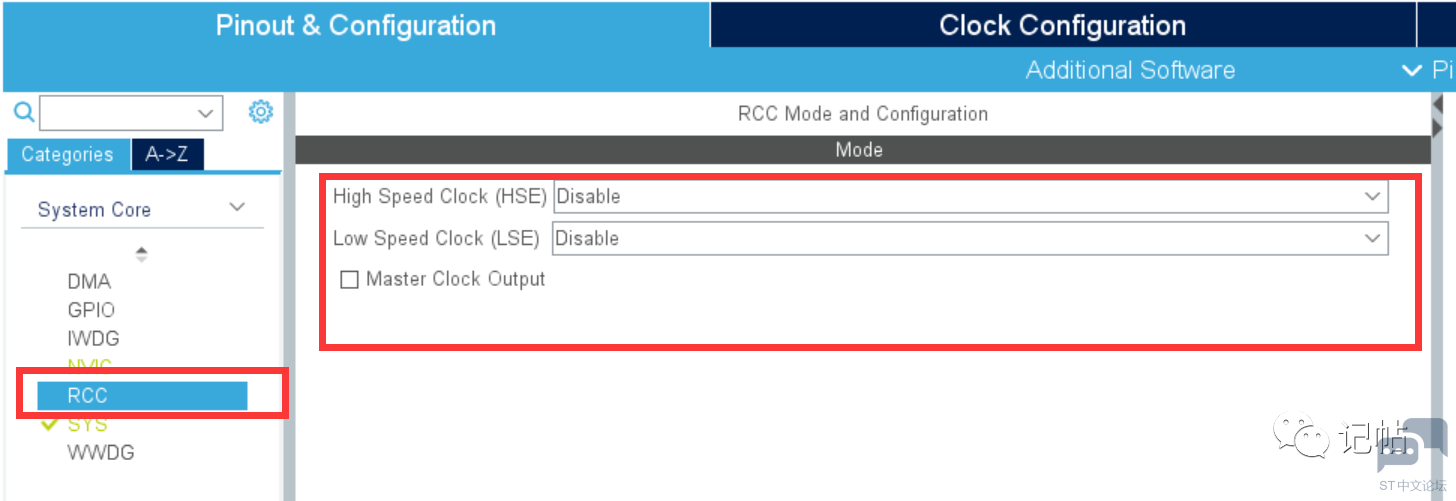

配置时钟源

    HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：

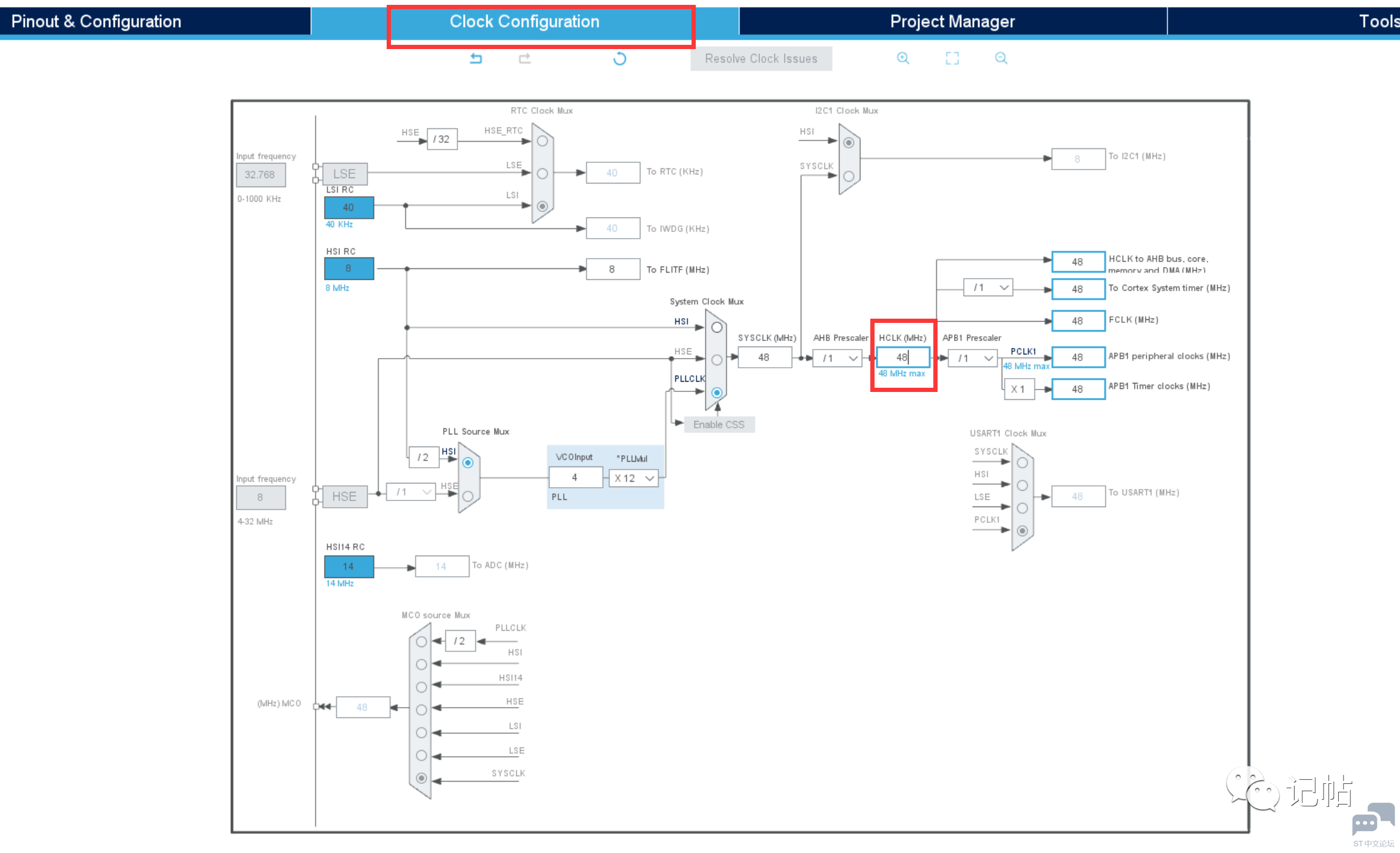

配置时钟树

    STM32F0的最高主频到48M，所以配置48即可：

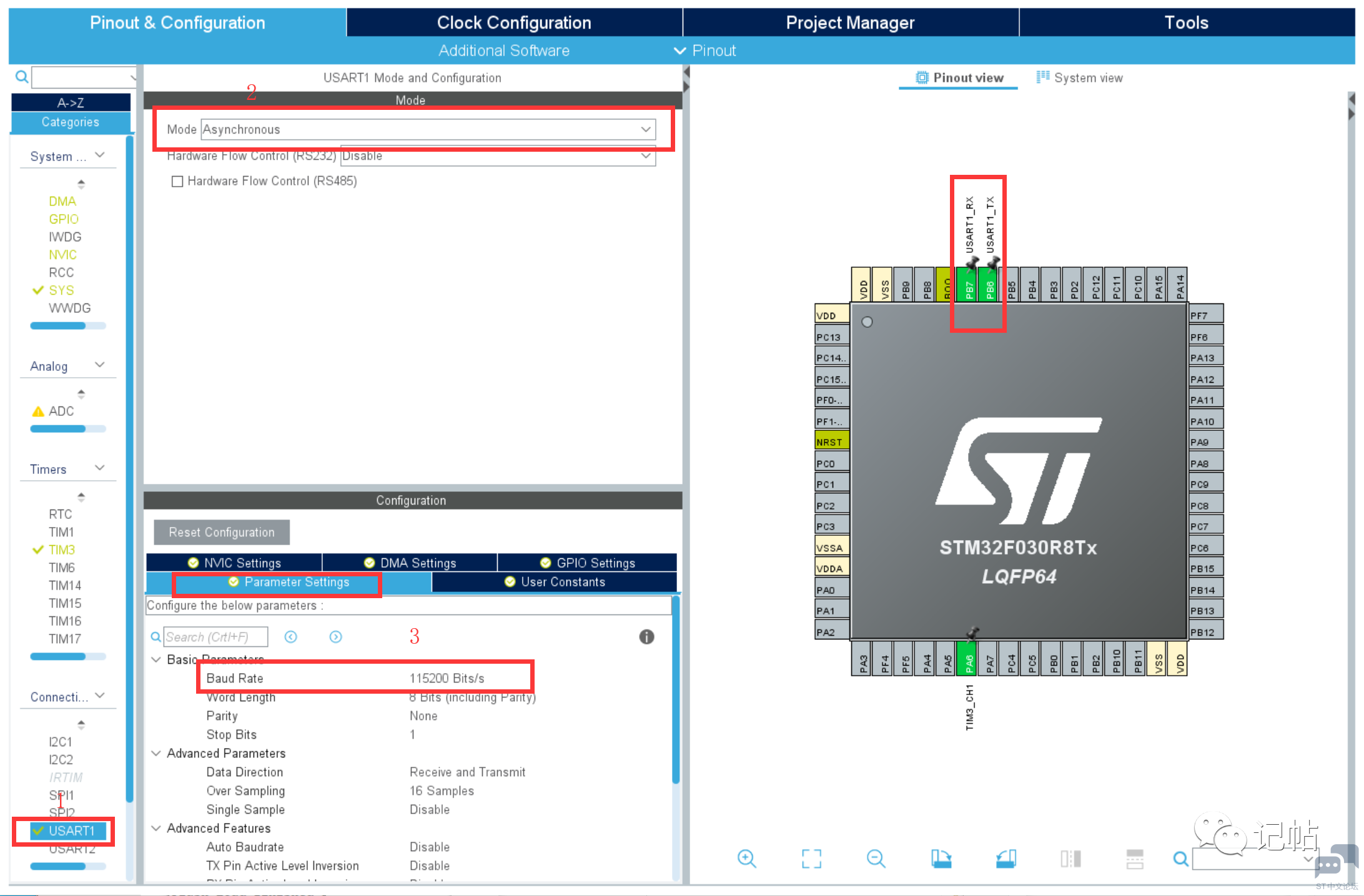

串口配置

    本次实验使用的串口1进行串口通信，波特率配置为115200。
; a7 E- y) u$ }9 Q1 U( w9 B- w

7 l1 A1 ]3 d! T# T/ p5 z% |

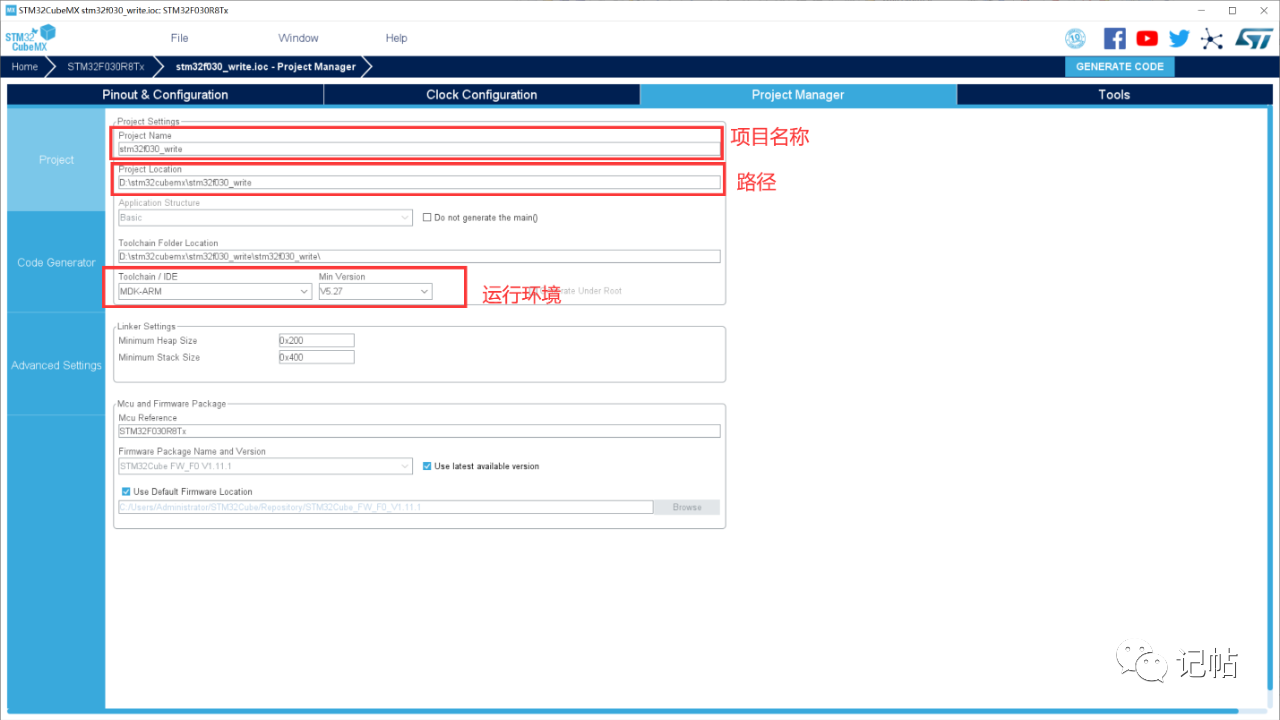

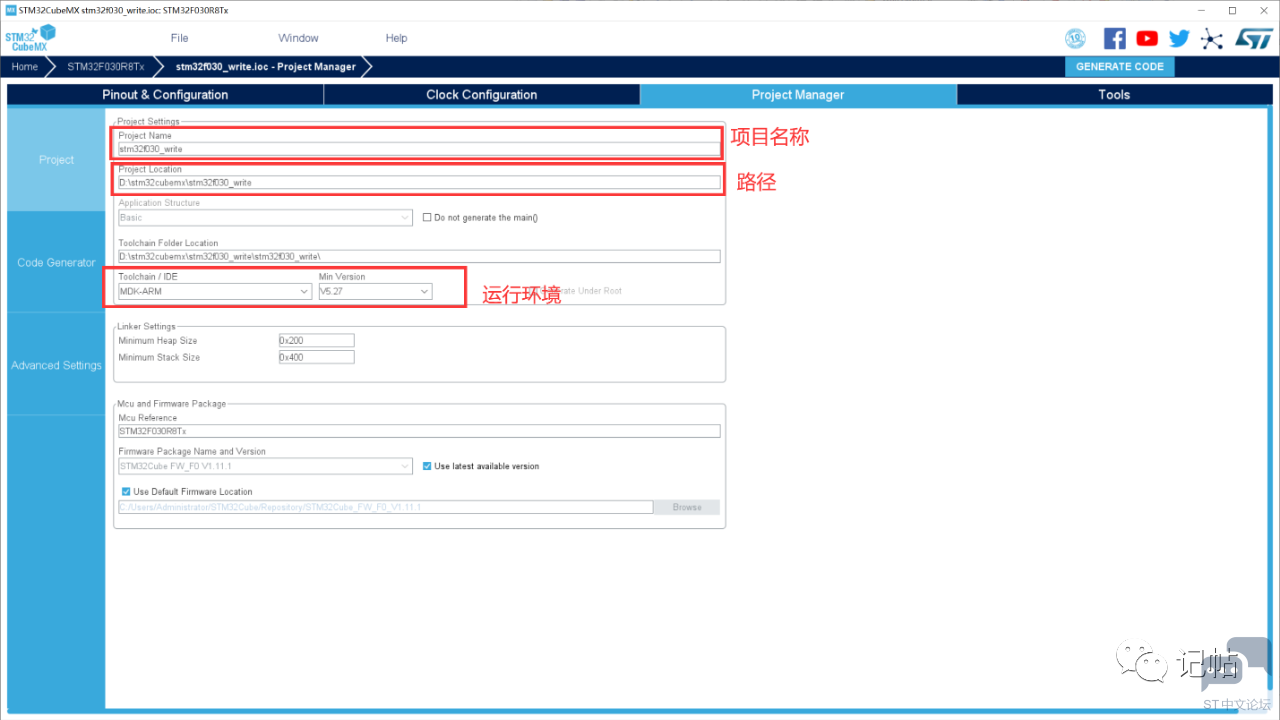

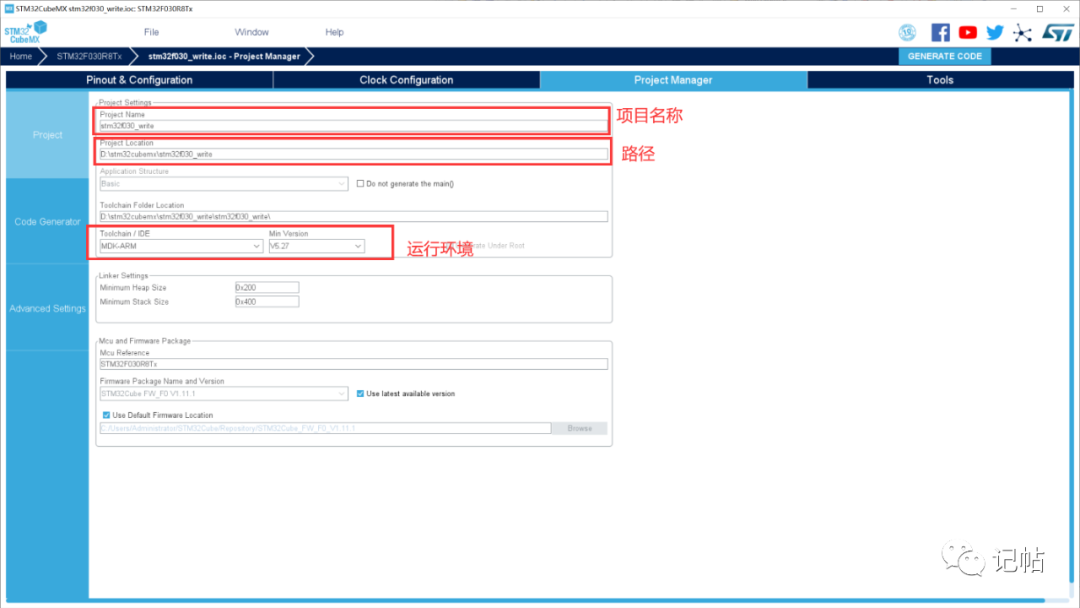

9 [, \6 a0 Z: N8 h生成工程设置

    注意在生产工程设置中不能出现中文，不然会报错。
) \" K& I- u, @

3 m- E4 F( h/ Z. d/ F9 y

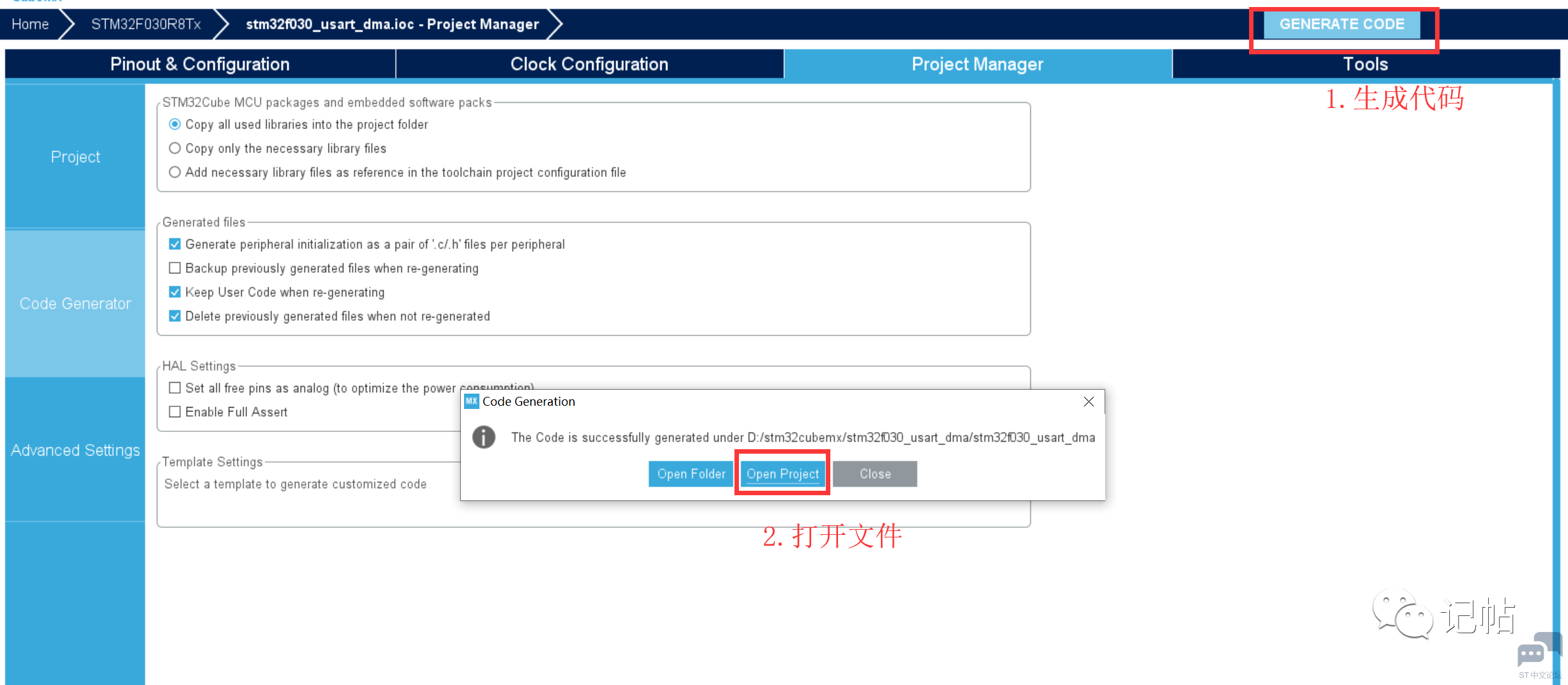

生成代码
/ v5 O5 E$ s3 b' ~7 F, w

配置keil

    在main.c中，添加头文件，若不添加会出现 identifier "FILE" is undefined报错。

1. /* USER CODE BEGIN Includes */
   2 i) \' _0 E( h2 @! t
2. #include "stdio.h"

3. /* USER CODE END Includes */

复制代码

4 x3 e8 H# Z0 T& D( p' K" J

    函数声明和串口重定向：

1. /* USER CODE BEGIN PV */
   % I- n9 p$ \. l( e9 `- t2 ~
2. void WriteFlashTest(uint32_t L,uint32_t Data[],uint32_t addr);//flash写函数
   # w% ~2 p7 T' |% r  u/ k2 D' H9 E, Z
3. void PrintFlashTest(uint32_t L,uint32_t addr);//flash读取
   0 F/ i0 X$ G* l) a! i8 O; r
4. #ifdef __GNUC__
   # k, J" u3 z8 i7 w7 }8 @
5. #define PUTCHAR_PROTOTYPE int __io_putchar(int ch)

6. #else
   ) A& F5 M  f* v( W
7. #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
   # x; Z9 H+ B7 P0 B% Y
8. #endif /* __GNUC__ */
   7 ^9 C. T3 C4 N
9.

10.
    , i9 _3 P0 Y/ ?( y3 D) l1 B8 i
11. int fputc(int ch, FILE *f)
    2 P) q6 ?! T1 s3 h9 H
12. {
    7 b3 ^2 y4 Z) [( y+ R" y
13.     HAL_UART_Transmit(&huart1, (uint8_t *)&ch,1, 0xFFFF);

14.     return ch;
      U6 N) l4 v9 u0 f5 z0 D
15. }
    % m! H4 @! D' Y* `9 H: f  e
16. /* USER CODE END PV */

复制代码

    变量定义：

1. /* USER CODE BEGIN 0 */
   , i& f# s# r. v6 [& F
2. uint32_t WriteFlashData[3] = {0x11111111,0x22222222,0x33333333};//数据
   1 }+ G+ Y4 W# E/ B' ~' z
3. uint32_t addr = 0x08007000;

4. /* USER CODE END 0 */

复制代码



如果要对FLASH进行写入数据，需要执行以下四步：

1. 解锁FLASH

2. 擦除FLASH

3. 写入FLASH

4. 锁住FLASH

擦除只能是按页或者整块擦除。

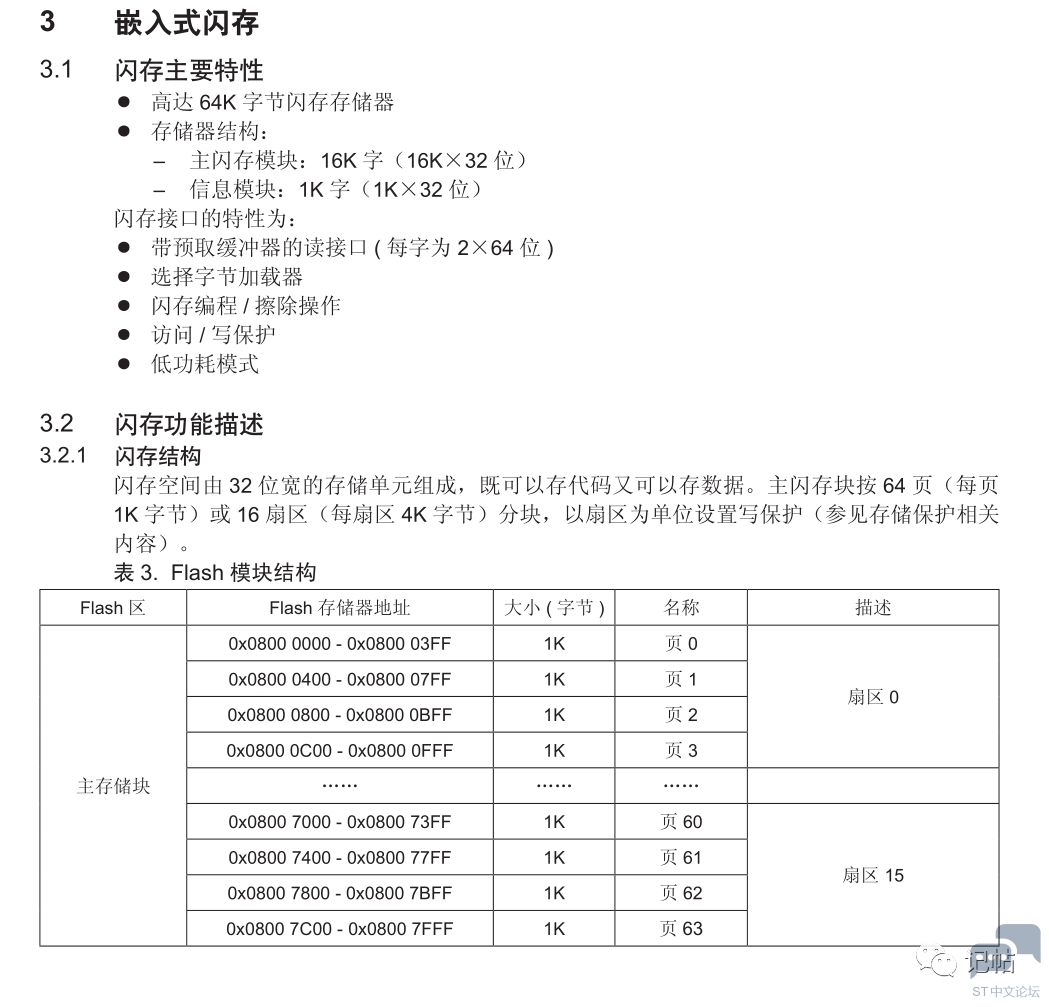

STM32F030芯片内部的Flash存储器内存分布如下：

6 ?3 T; @, Y. N$ n

    STM32F030R8T6的Flash容量是64KB,所以只有63页，每页1KB。

    我们可以写入到页60中，即0x08007000-0x080073FF中。

    由于单片机是32位，故连续写入多个uint32_t的数据时，地址应该依次增加4。

1. /* USER CODE BEGIN 4 */

2.
   ) G- o' C  q# k, }( l/ e
3. /*FLASH写入程序*/

4. void WriteFlashTest(uint32_t L,uint32_t Data[],uint32_t addr)

5. {

6.   uint32_t i=0;
     X& c" Z# V* r. l
7.   /* 1/4解锁FLASH*/
   * A% n) H% R+ }1 X. v8 T
8.   HAL_FLASH_Unlock();
   9 `! e9 ]: g0 y" u2 v' F
9.   /* 2/4擦除FLASH*/
   ( Q# i. ^: _4 o/ T# S0 u
10.   /*初始化FLASH_EraseInitTypeDef*/

11.   /*擦除方式页擦除FLASH_TYPEERASE_PAGES，块擦除FLASH_TYPEERASE_MASSERASE*/

12.   /*擦除页数*/
    ) A; ^( V; a0 d! U0 I" \
13.   /*擦除地址*/
    + U! i. S8 B9 f  K
14.   FLASH_EraseInitTypeDef FlashSet;

15.   FlashSet.TypeErase = FLASH_TYPEERASE_PAGES;
    . N# H( V7 z3 e! q6 q, e- n& u
16.   FlashSet.PageAddress = addr;
    ! B/ w0 _8 r# ~  q
17.   FlashSet.NbPages = 1;
    / I- r$ P" q- @5 {" Q3 X/ B
18.   /*设置PageError，调用擦除函数*/

19.   uint32_t PageError = 0;
    + H* o8 w7 m$ K6 u
20.   HAL_FLASHEx_Erase(&FlashSet, &PageError);

21.   /* 3/4对FLASH烧写*/

22.   for(i=0;i<L;i++)

23.   {
    5 u" H" M9 a0 v; c5 x4 H) K
24.     HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr+4*i, Data[i]);

25.   }
    + U  r  L6 l, m! @+ Z
26.   /* 4/4锁住FLASH*/

27.   HAL_FLASH_Lock();

28. }

29.
    # h1 Z, ^9 z* h( Q' v
30.

31. /*FLASH读取打印程序*/
    , Z+ O# Z6 k# P/ ?5 q7 l0 W) z
32. void PrintFlashTest(uint32_t L,uint32_t addr)

33. {

34.   uint32_t i=0;
    ( e  D1 C7 s. h; s
35.   for(i=0;i<L;i++)

36.   {

37.     printf("\naddr is:0x%x, data is:0x%x", addr+i*4,  *(__IO uint32_t*)(addr+i*4));
    % [3 R6 Q8 \/ f# @6 B
38.   }
    ) Q; ]6 w; d# ~. O, d  M2 P0 M0 h
39.
    1 B9 f( z; ~( @$ ]) x. a
40. }
    ( M+ v( U; X- S2 X) a: k4 R& \. k
41. /* USER CODE END 4 */

复制代码

: [: W* }0 S, X- O4 H: _

   主程序

1. /* USER CODE BEGIN WHILE */
   ) C0 M" F/ K; U
2.   while (1)
   5 u: `* M, X  W9 M5 B
3.   {
   * [7 d/ ^4 W# s6 _
4.     /* USER CODE END WHILE */
   7 Q3 z) F  B3 M+ J3 g$ F1 q
5.

6.     /* USER CODE BEGIN 3 */
   ! V) o6 B! u8 w
7.     WriteFlashTest(3,WriteFlashData,addr);

8.     PrintFlashTest(3,addr);

9.     HAL_Delay(5000);
   4 R# q+ d. v' b* ?! @" q% A+ R
10.   }

11.   /* USER CODE END 3 */

复制代码

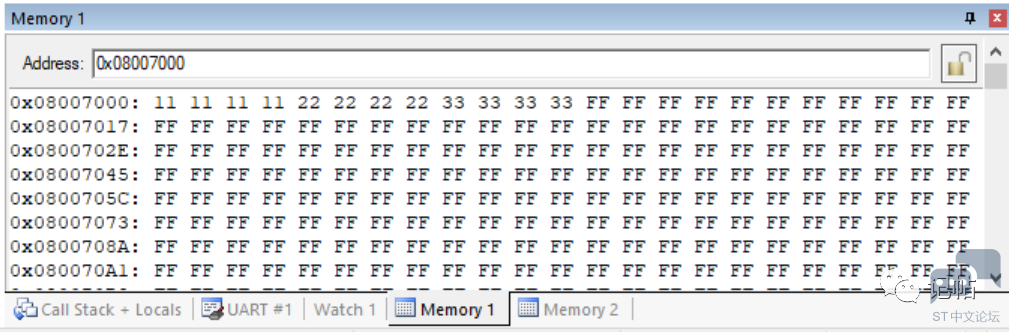

演示效果

" s1 g, ~0 v1 `9 _
