概述

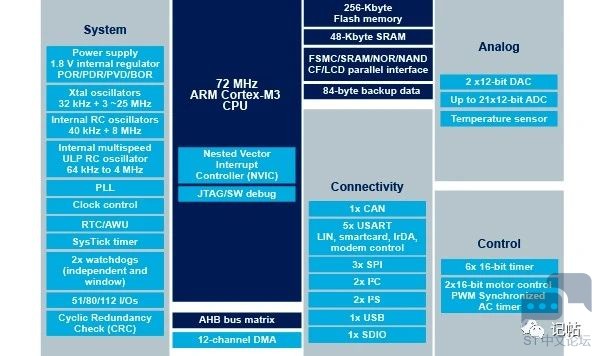

    本篇文章主要介绍如何使用STM32CubeMX移植到雅特力AT32F403AVGT7，并通过DAC输出电压，在芯片中有2个12位的DAC口可以供选择。

8 [  Y' L. d2 _# b# h1 [

% e! B4 k  ?' y) v( O, e

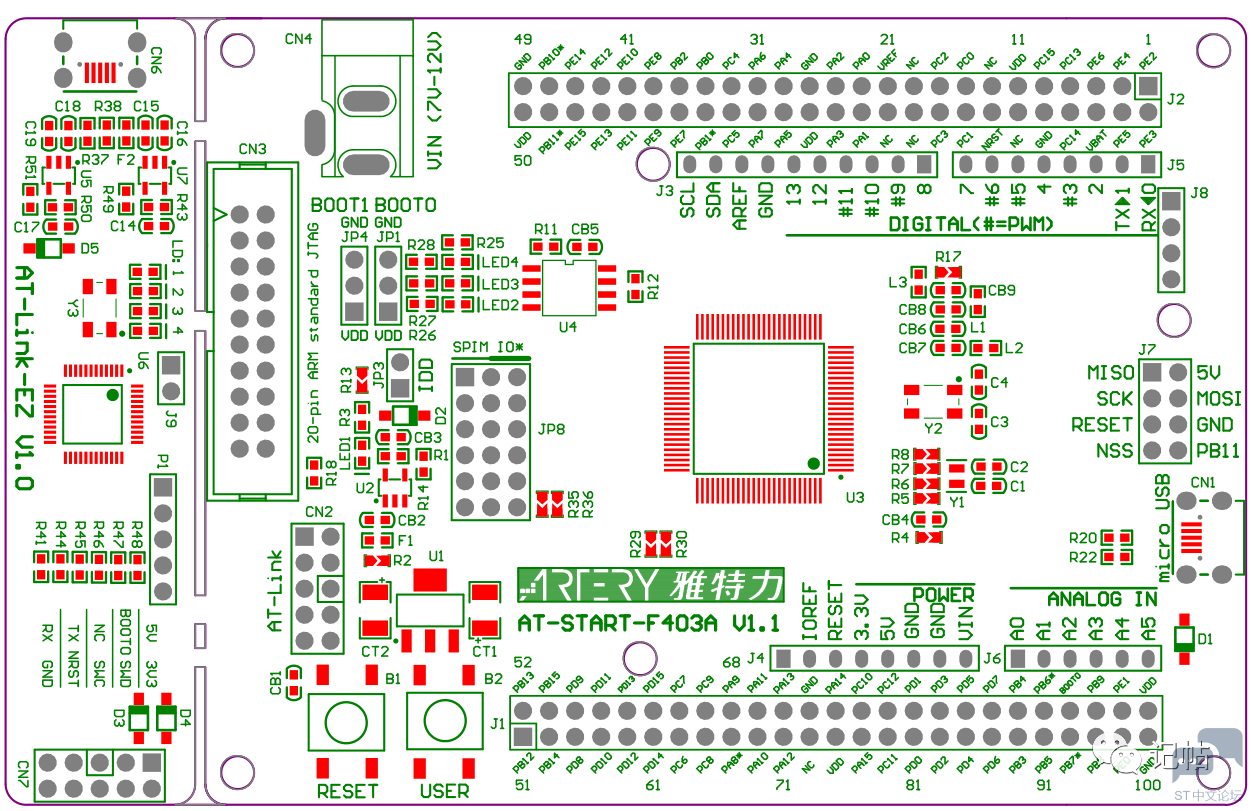

$ Q" c* `8 M# a硬件准备    首先需要准备一个开发板，这里我准备的是雅特力AT32F403AVGT7的开发板：

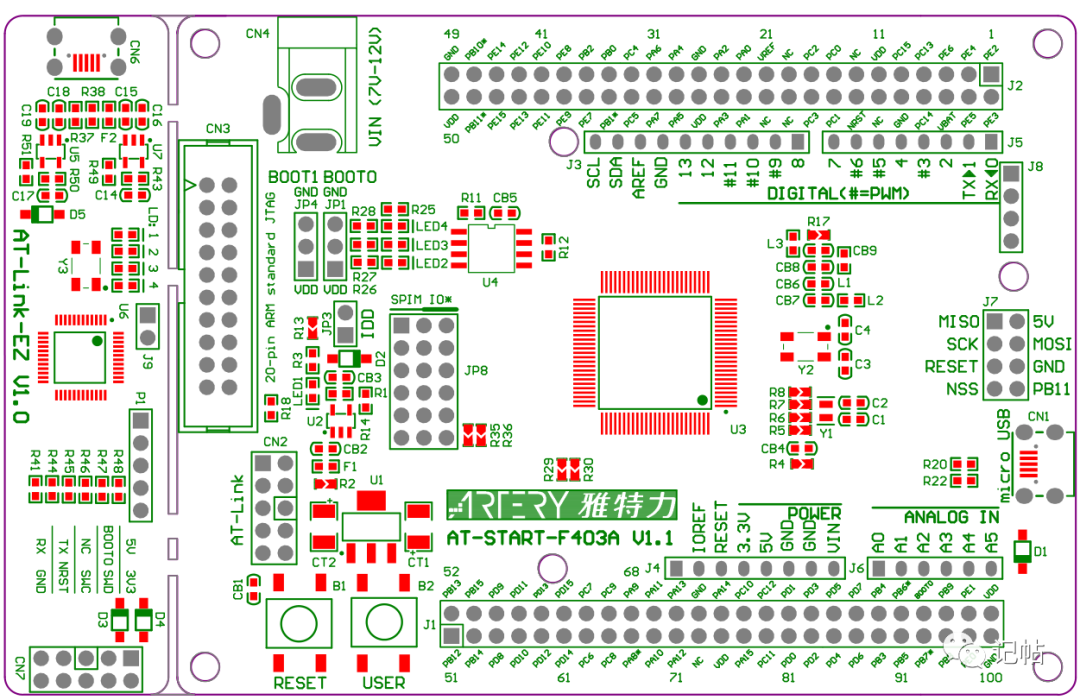

  k9 q+ ?6 B" o0 n( N9 Z0 ]
1 a6 X5 A8 b4 G% v: B4 l
5 \3 {1 I0 i) [( l

  W, E  o) `. O) K  c+ [  P

选择芯片型号

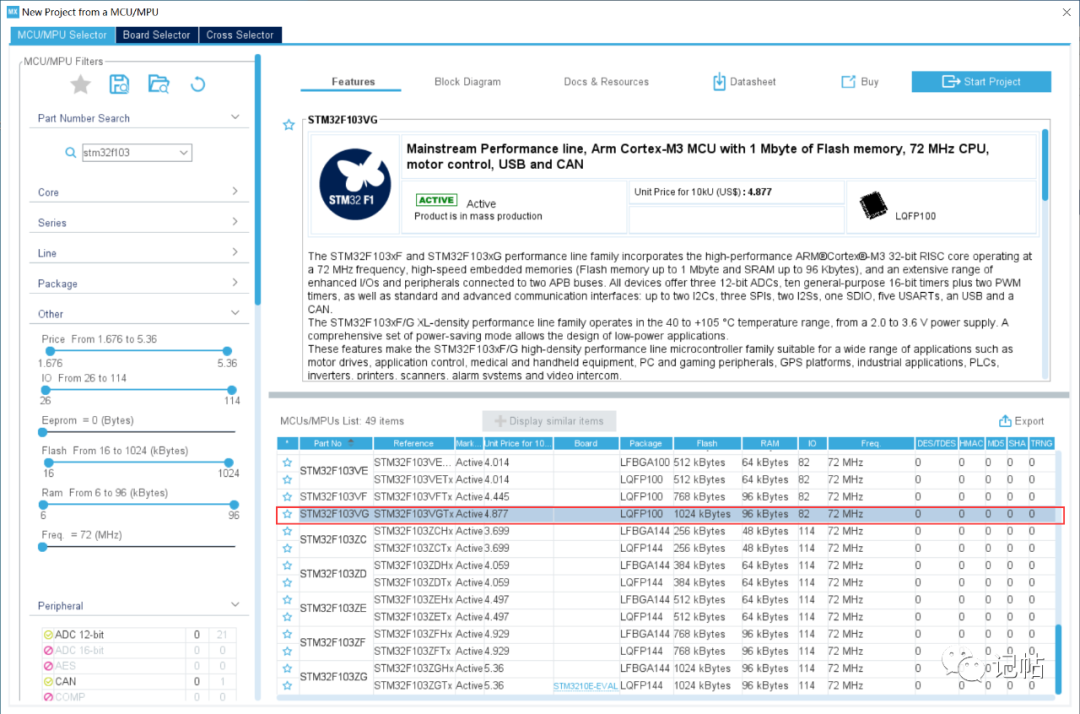

    雅特力AT32F403AVGT7兼容STM32F103系列，故选取STM32f103VG进行开发。

配置时钟源

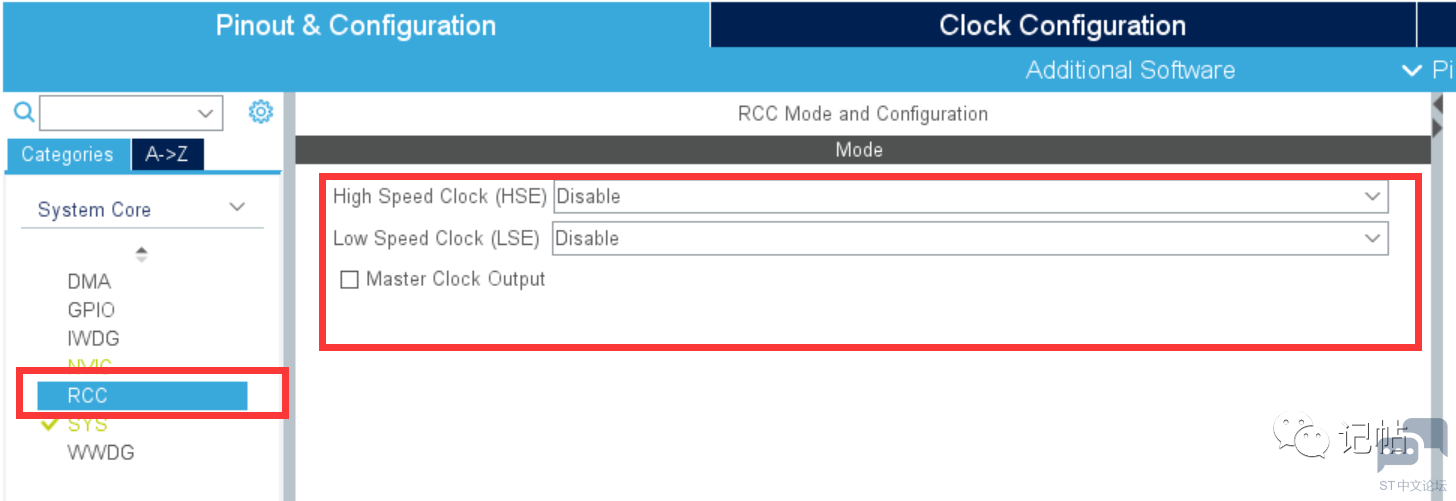

    HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示。
* k! `! `$ Y( ?3 B% L. t6 Y9 }

" U% z/ f" Q6 H1 B- k

配置时钟树

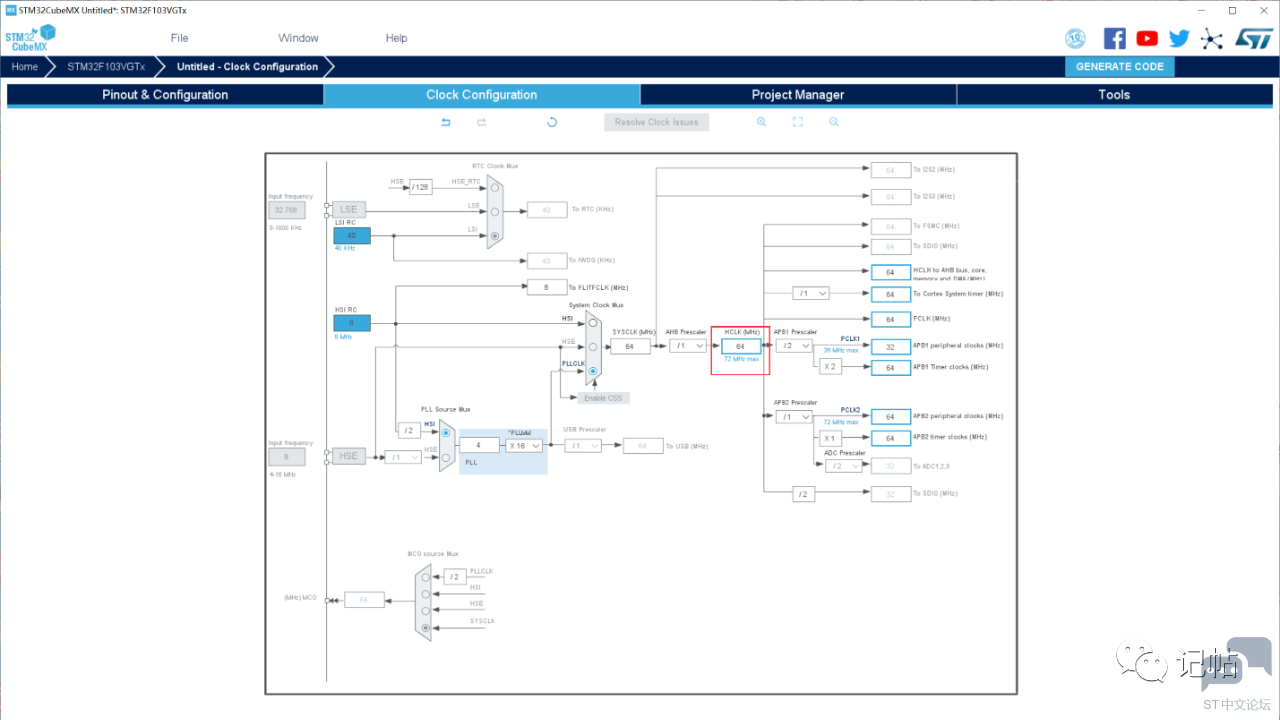

    雅特力AT32F403AVGT7最高频率到240M，但是STM32F1的最高主频到72M，同时使用不使用外部晶振时候，最高速度只能到64M，所以配置64即可。

& P' h8 r9 z' {, \6 _: d

7 u5 t9 @& e" f; p" W9 e2 EDAC配置

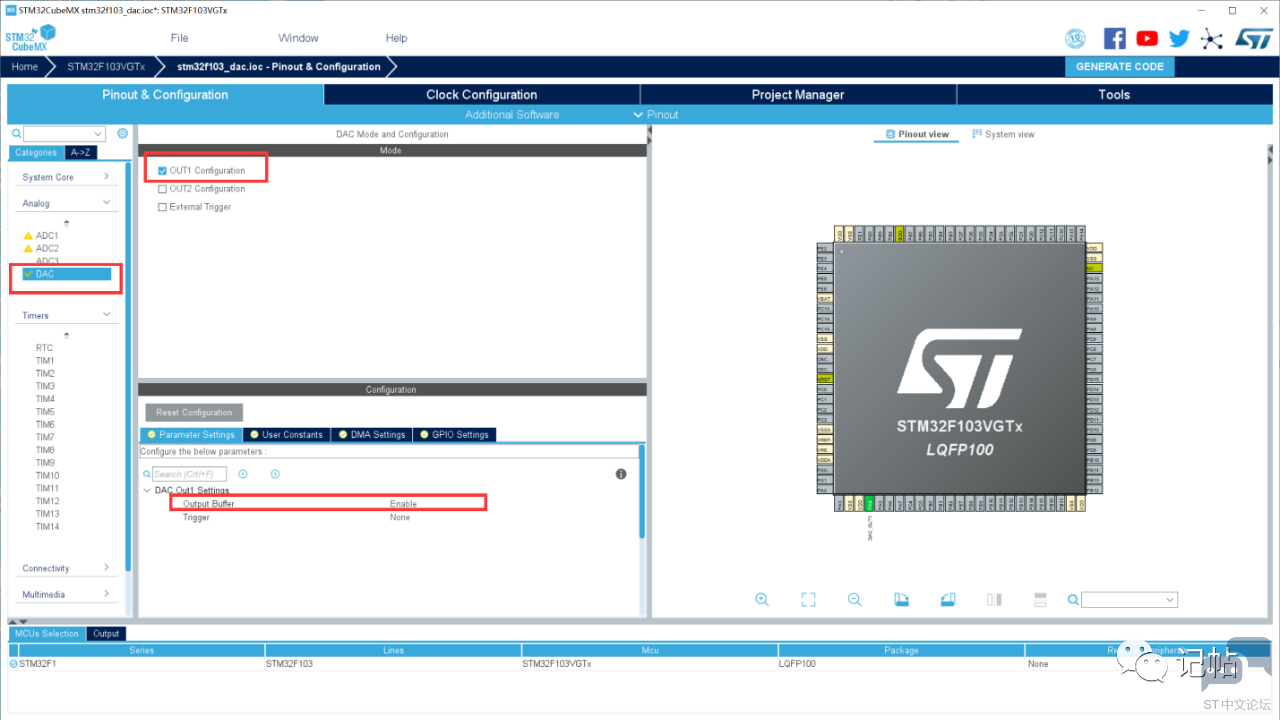

    然后设置PA4为DAC_OUT1,  完整引脚配置如下图。

' {2 f+ M7 G0 K: E, Z7 N9 ?

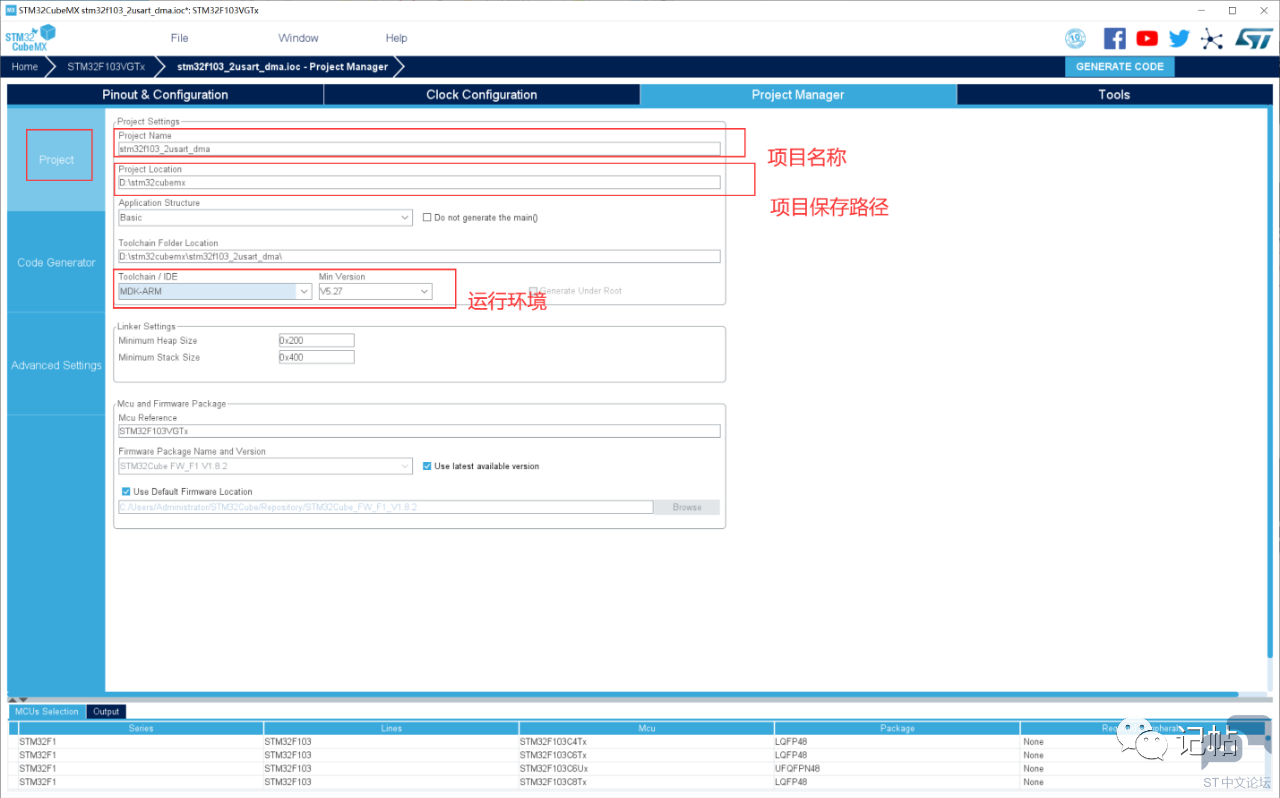

生成工程设置

    注意在生产工程设置中不能出现中文，不然会报错。

9 D; [$ F- p# }$ W; O3 ^

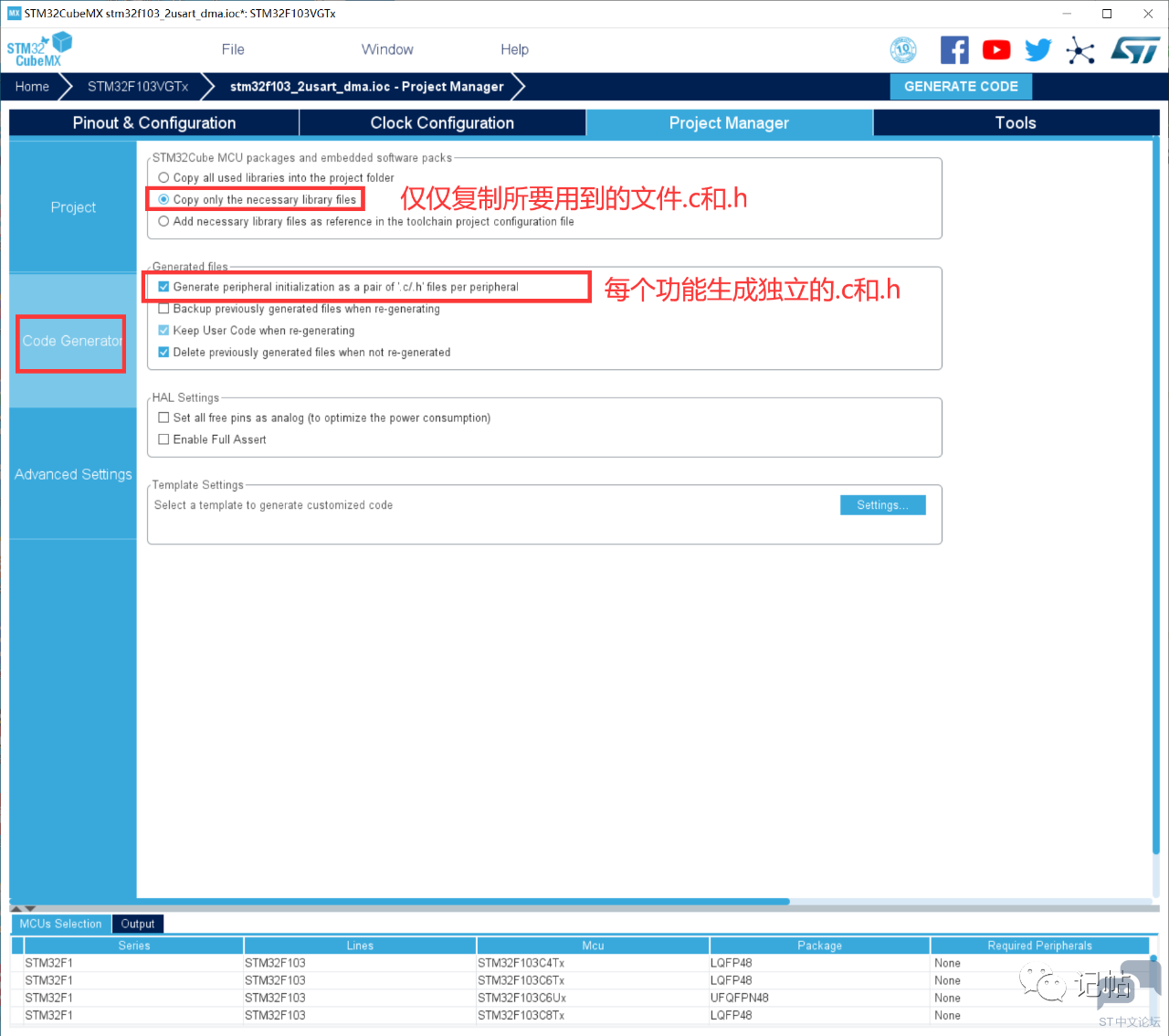

代码生成设置

    最后设置生成独立的初始化文件：

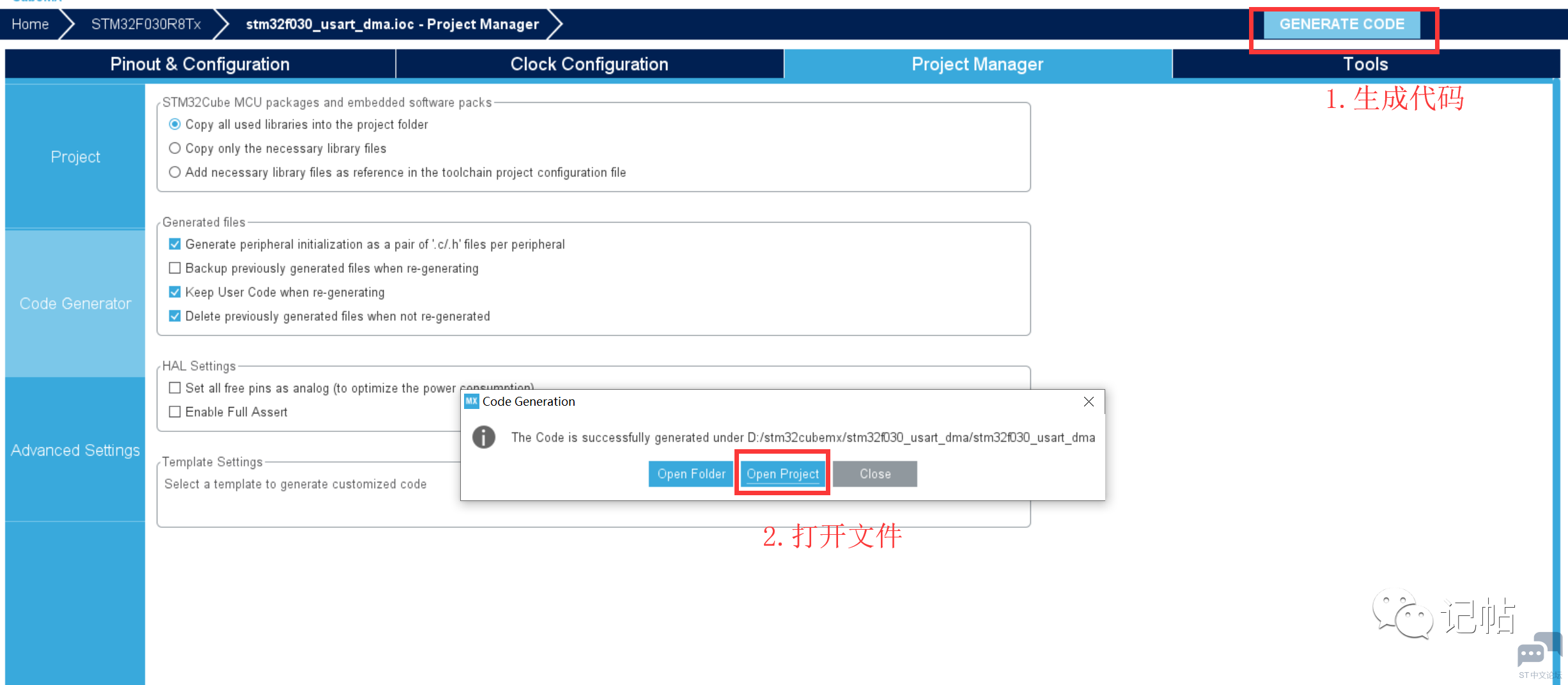

% o5 C# f0 p# P4 {生成代码
+ p$ e( m$ f& m5 w

代码编写

    在main.c中，添加DAC电压变量定义。

1. /* USER CODE BEGIN PTD */

2. int dac_i=0;//定义DAC电压值
   9 w- y' B$ N/ a6 ~! R+ h- K
3. /* USER CODE END PTD *

复制代码

    在main.c中，主程序输出电压值,因为是12位的dac，所以值只能是0-4095。

1.   /* USER CODE BEGIN WHILE */
   ' g% m$ x  i  D2 o) k
2.   while (1)
   , Z2 a) V2 {$ s5 l4 ?2 x2 P
3.   {
   8 g* y3 n4 f' b. I6 G
4.     /* USER CODE END WHILE */
   7 v: y0 q" y( l- I
5.

6.     /* USER CODE BEGIN 3 */

7.     if(dac_i<4096)
   - }. F! }' l9 Y
8.     {
   ( V  M4 N* e/ [- u" I( c
9.       dac_i++;
   . e3 a- n1 ]' C: o
10.       if(dac_i%512==0)//使得输出波形为阶梯状
    # q: R1 q3 S% V% w% d
11.         HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, dac_i);//设置DAC值为dac_i

12.     }

13.     else
    ; x  F6 ?; [5 }4 b& c! c
14.       dac_i=0;

15.   }
    2 W' H- ~5 }: ^% |+ j3 e; R+ `  R
16.   /* USER CODE END 3 */

复制代码

2 U, ~6 a! @( e
演示效果

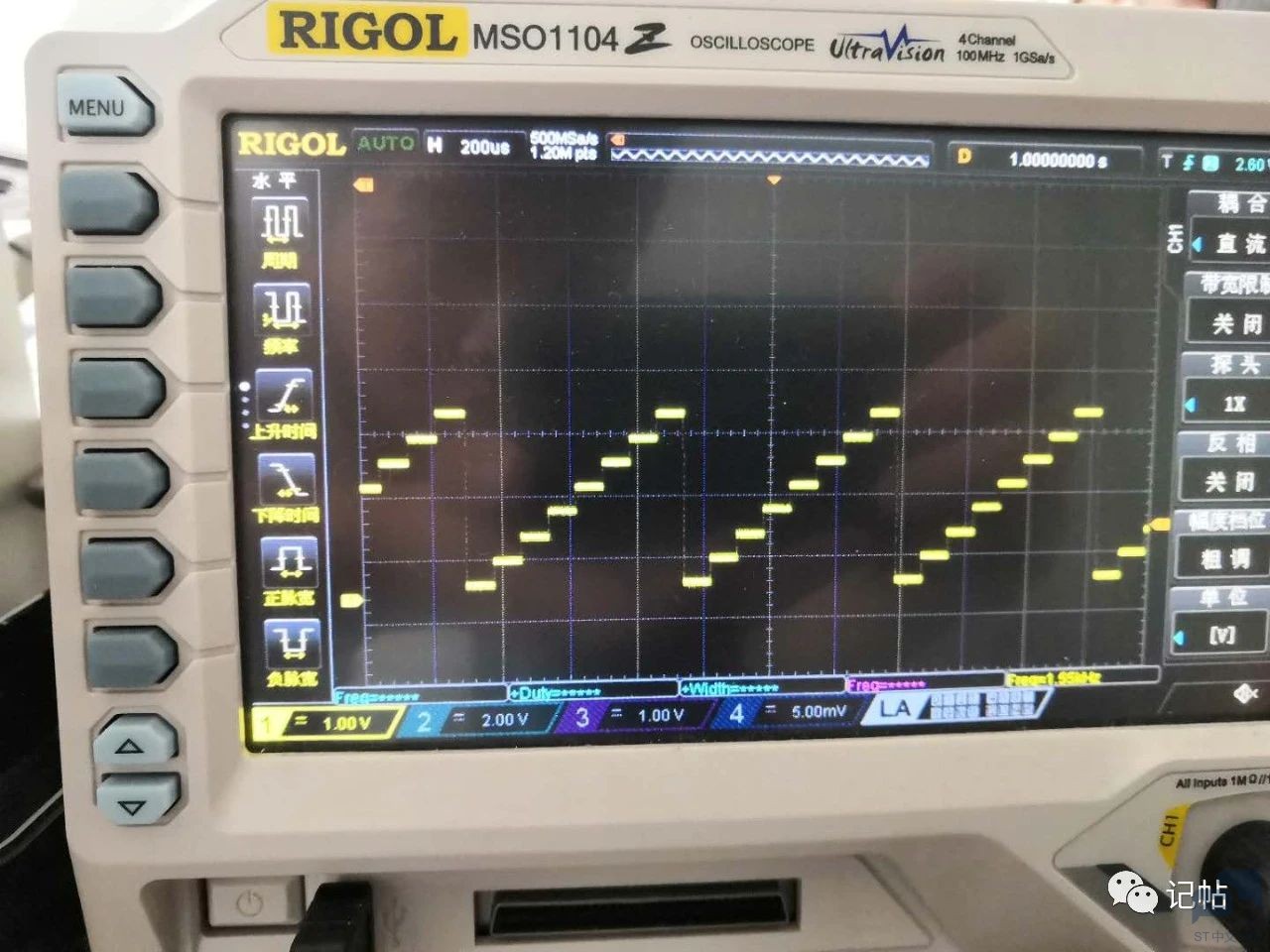

    因为是输出为阶梯状，每变量每增加512，电压改变一次，故应该有8个阶梯，分别是0,512,1024,1536,2048,2560,3072,3584。
