概述

    本篇文章主要介绍如何使用STM32CubeMX对红外波形进行GPIO输出，并LED显示。

硬件准备

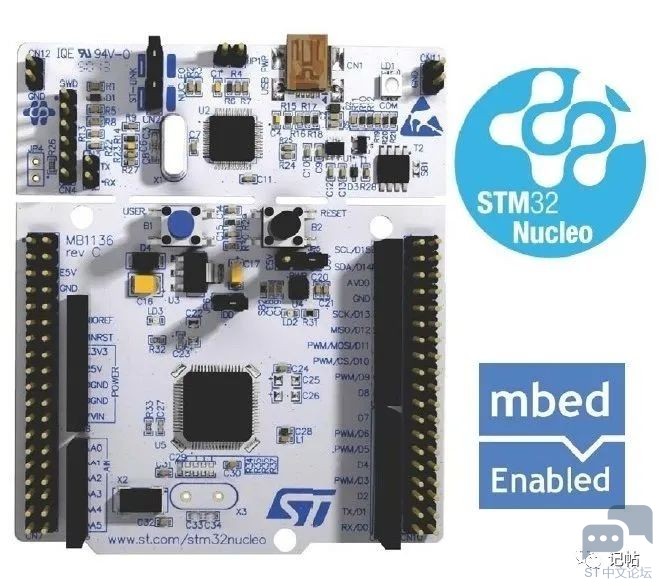

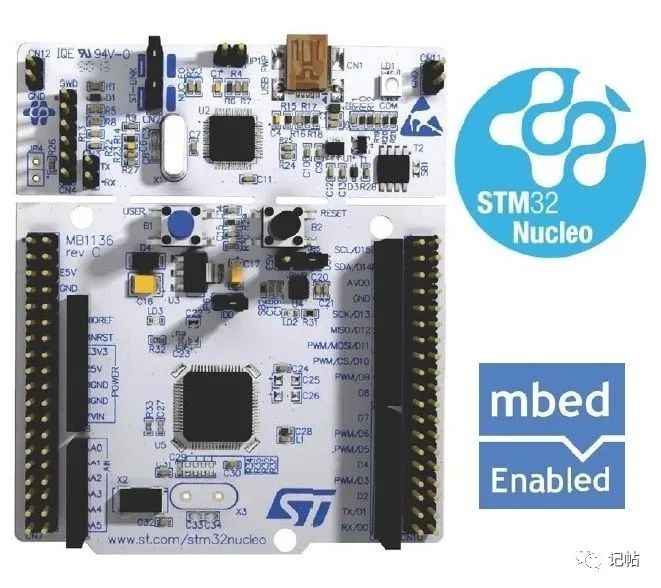

    首先需要准备一个开发板，这里我准备的是NUCLEO-F030R8的开发板：

2 N* ~. J) k. i1 K+ F

' Z- l  J1 m3 L" ?( E+ m: k$ O  Y选择芯片型号

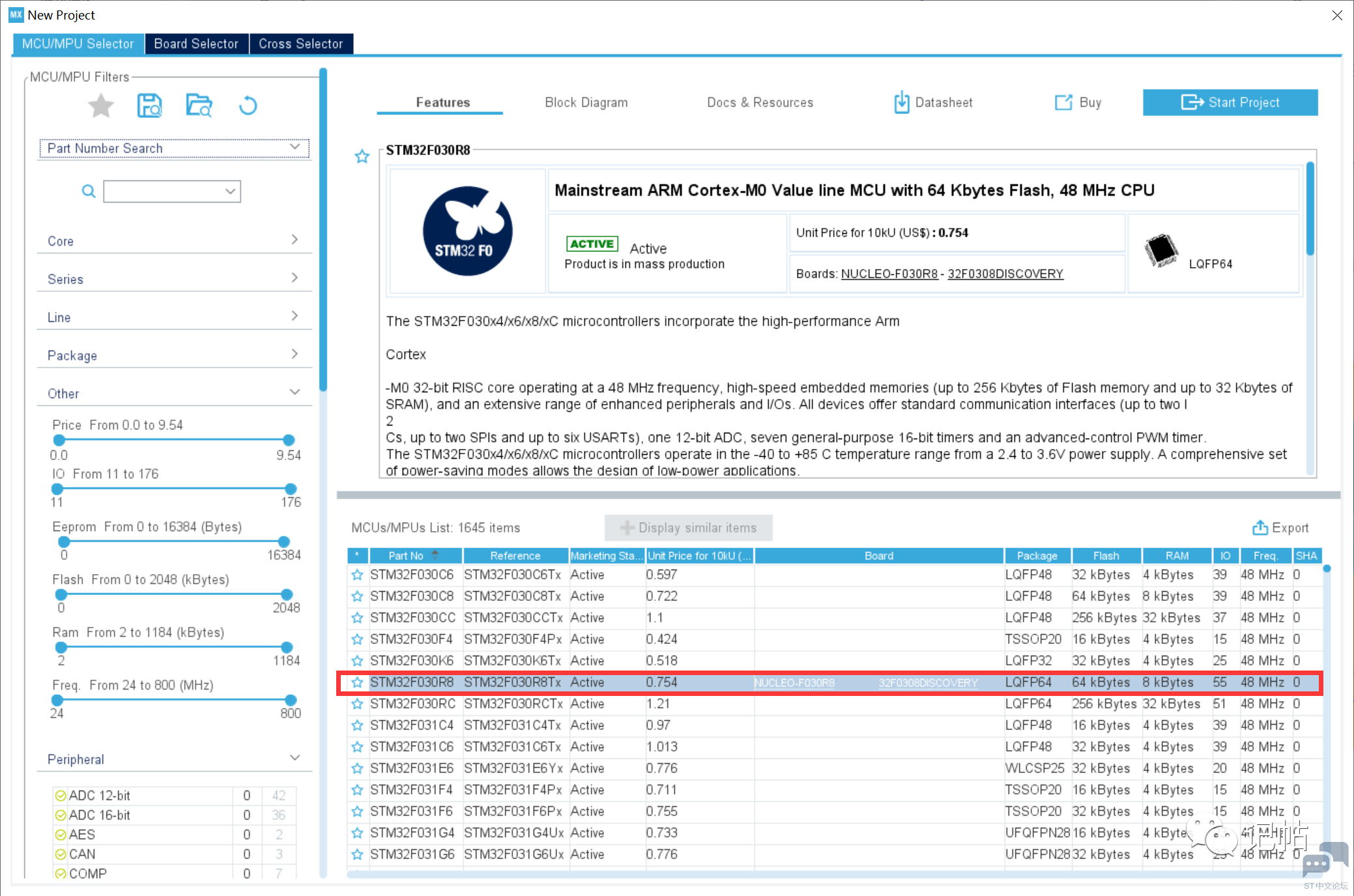

       使用STM32CUBEMX选择芯片stm32f030r8，如下所示：

8 e# M. ~' u) l

配置时钟源

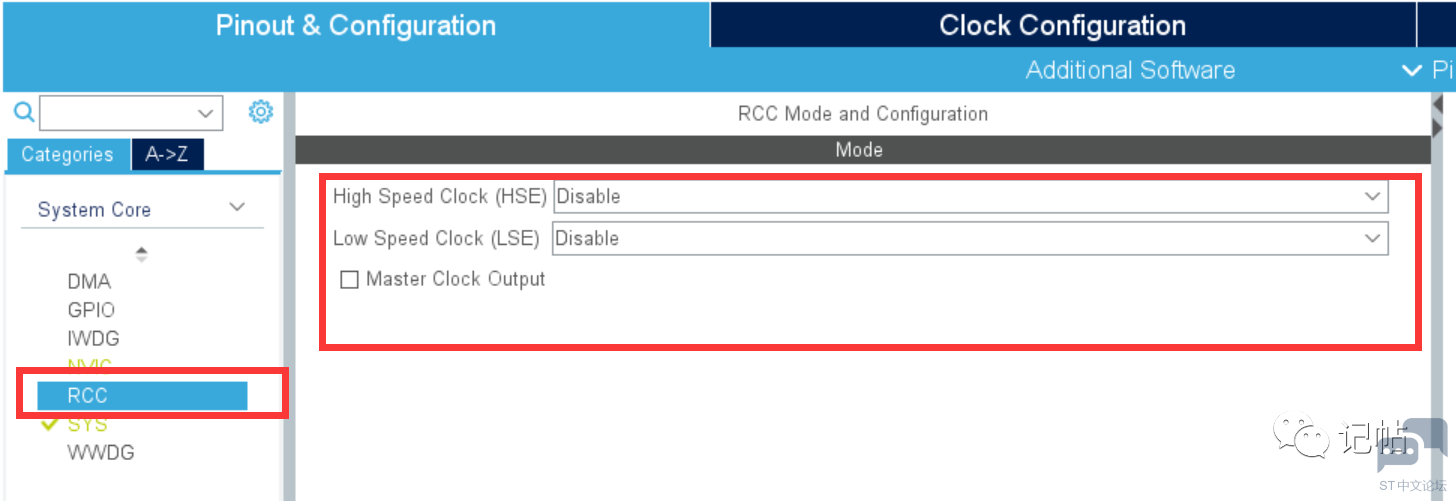

    HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：
+ A% n; U6 K/ f+ X

1 S4 w, {& Z2 D

6 X* V$ P+ Y1 Y5 Y1 Z

配置时钟树

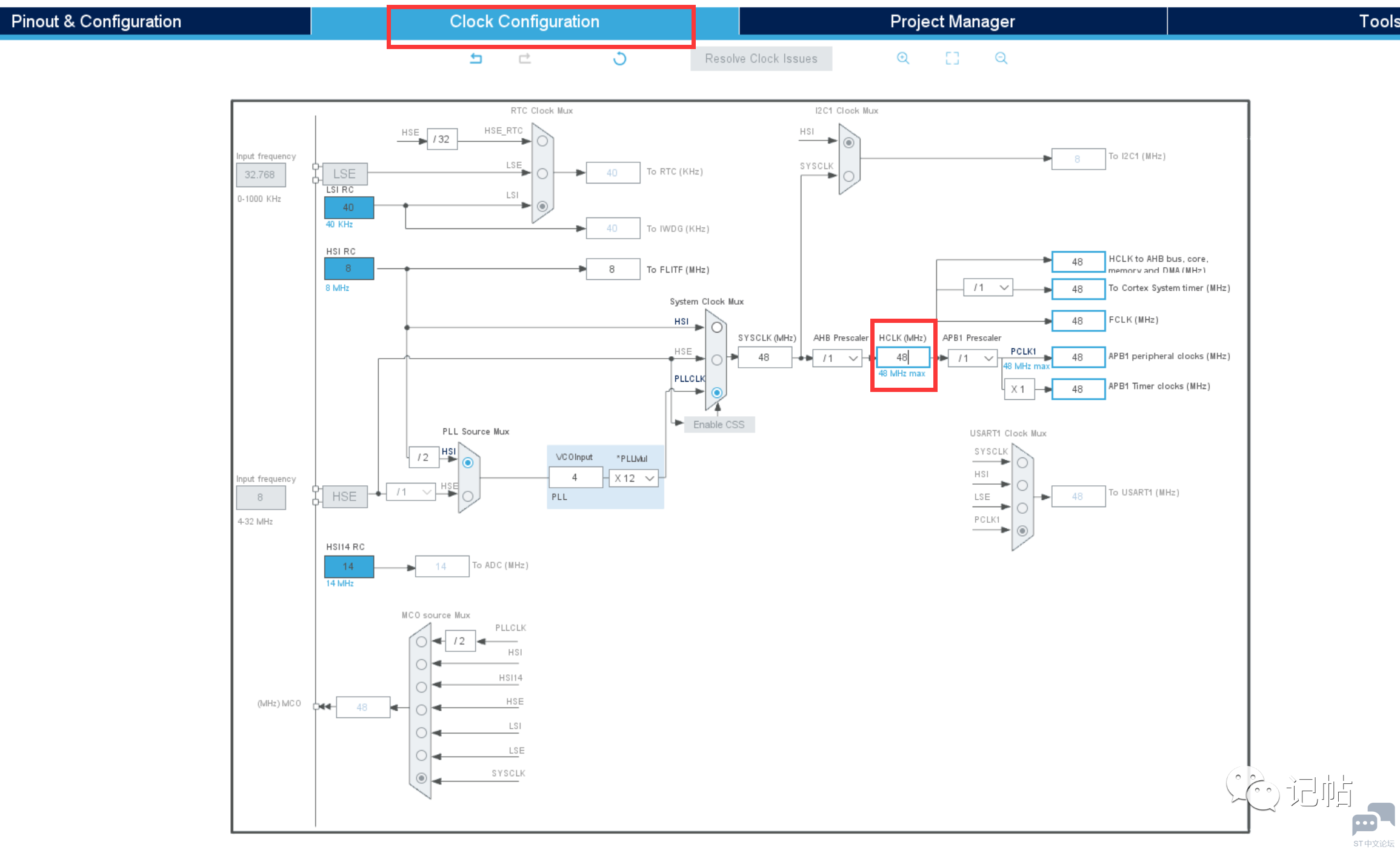

    STM32F0的最高主频到48M，所以配置48即可：

  f1 v" ]* n- [3 R+ w4 L5 ~

: C* @8 I& ]2 z+ T% ^6 P; k串口配置

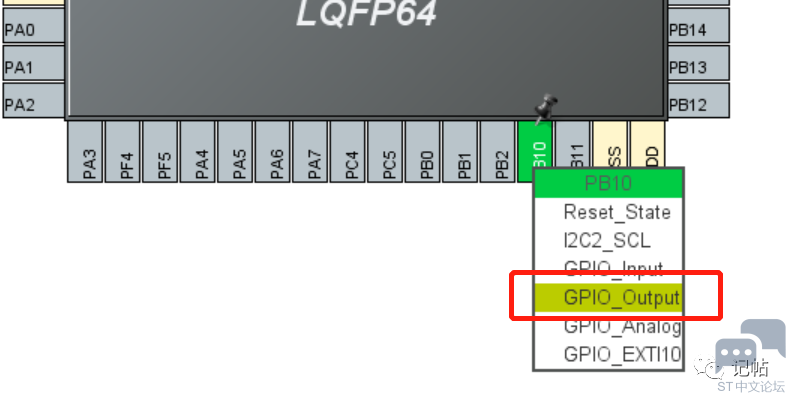

    0左键点击需要配置的端口，选择GPIO_Output模式。这里我们配置的端口位PB10和PB11。
* |$ H* D3 D- `- v( G$ W; x

% k8 `, a. u( N

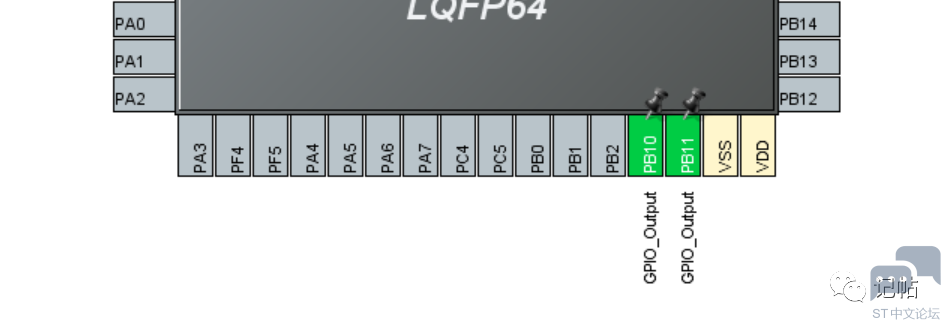

配置完如下图所示。

, i/ D8 P/ \9 I: j
3 e/ [' L3 B9 }8 T, d, N. z

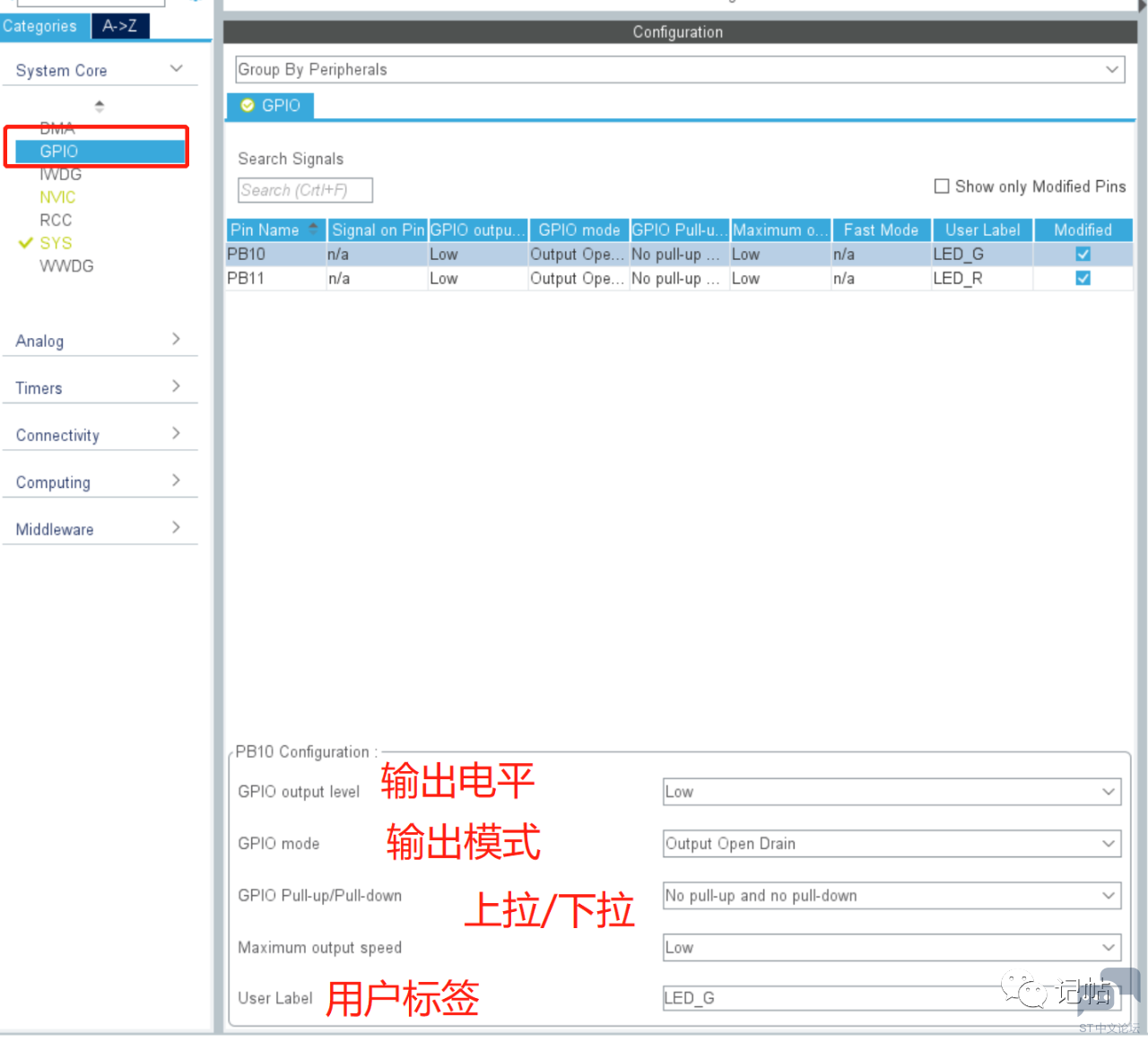

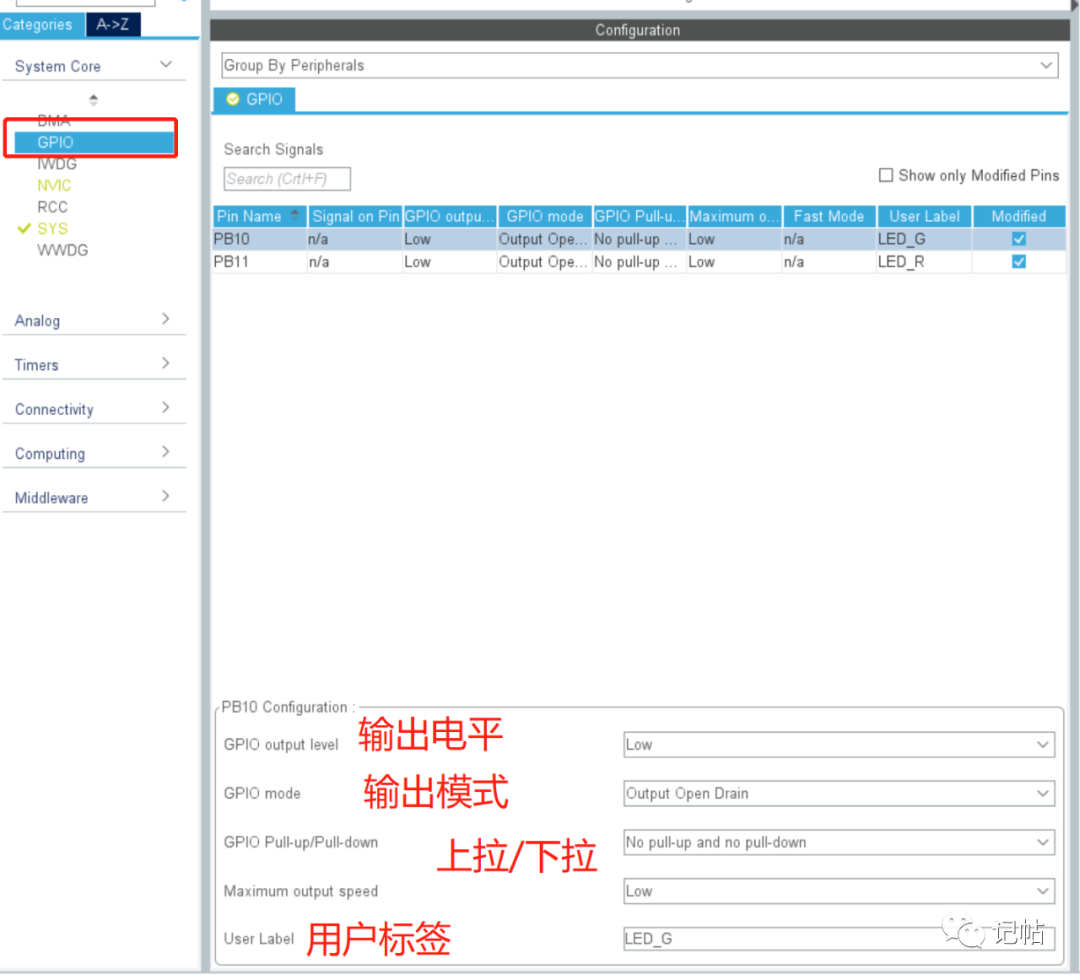

详细参数配置，如下图，完成后点击OK。

( g$ M0 u4 Y- D) k1 g0 O

4 a9 G% l$ T8 g+ A# p0 ?* L2 ]

生成工程设置

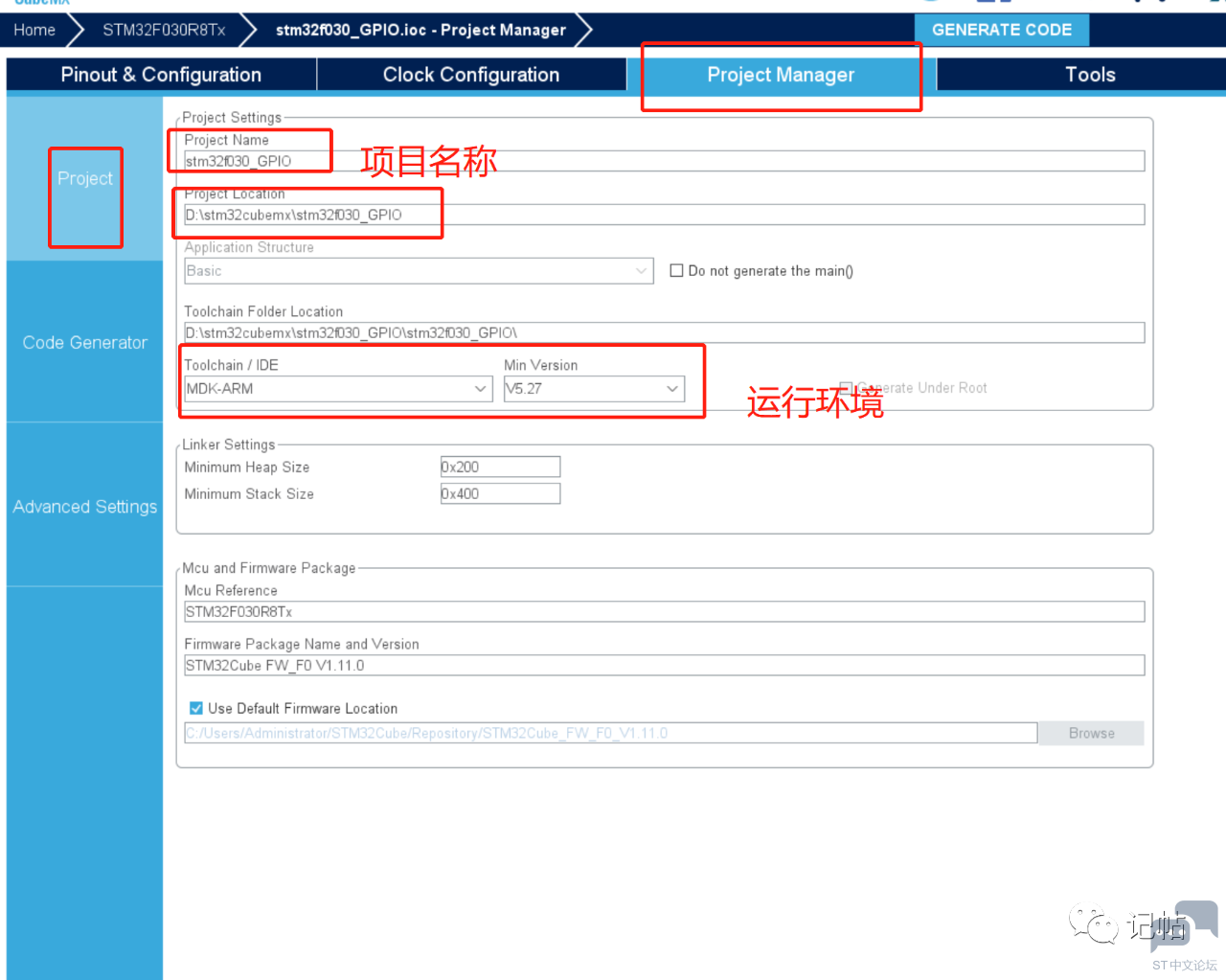

    注意在生产工程设置中不能出现中文，不然会报错。
* N: X# I/ @1 V. R8 N7 Q6 |$ |2 m

8 d3 O1 P3 ~: R, C5 ]
代码生成设置

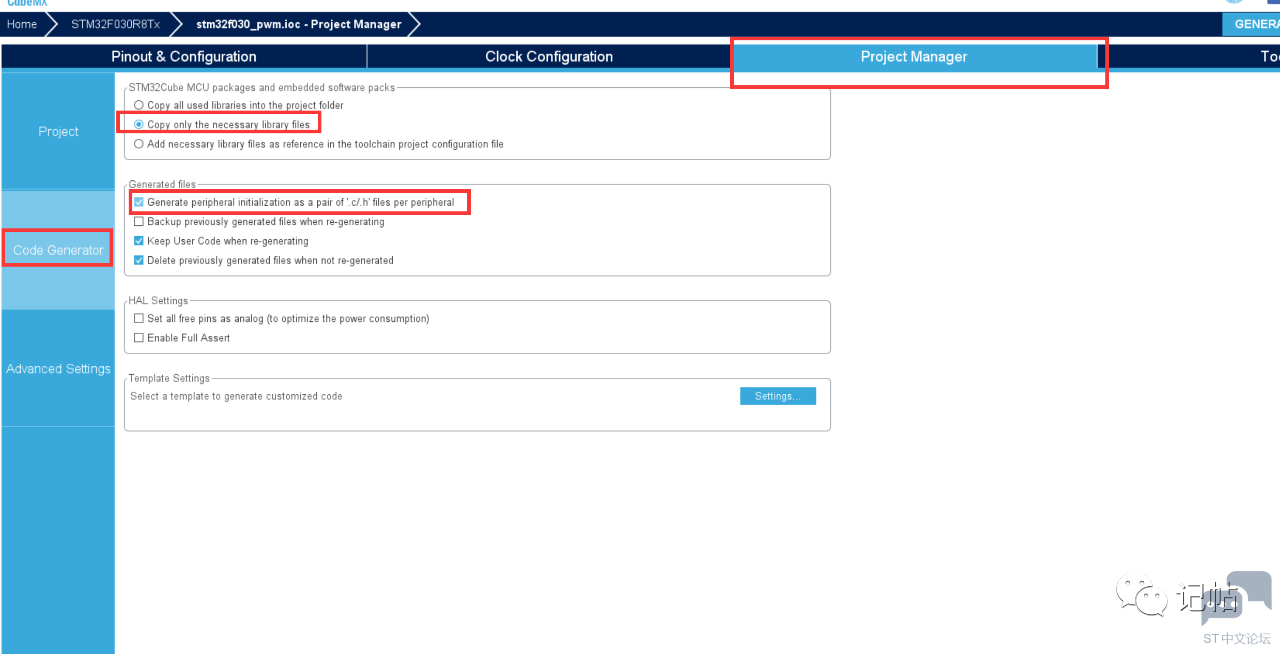

    最后设置生成独立的初始化文件：

  r! {3 m( _- f8 {7 D3 @7 y
+ L+ A/ D) C2 S  y' y, B* R6 g: g3 v

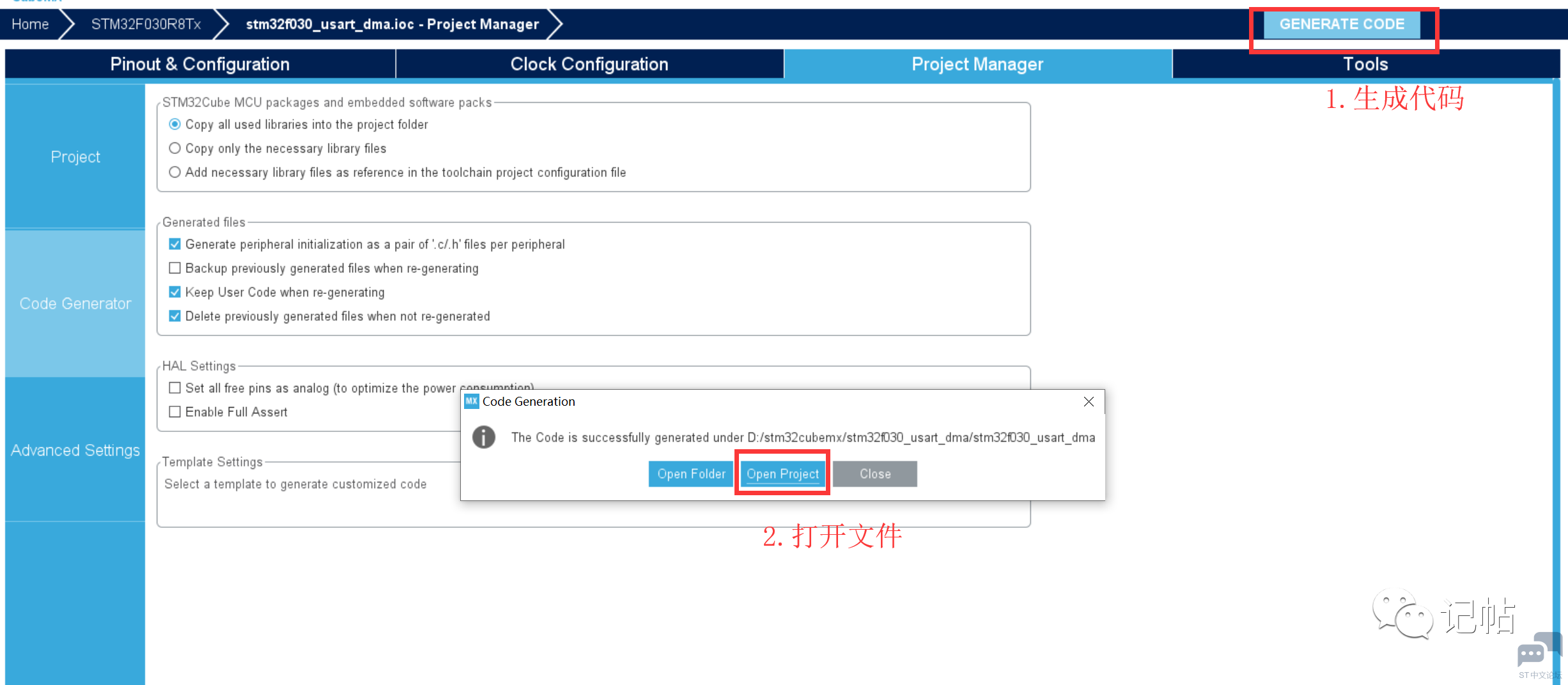

生成代码

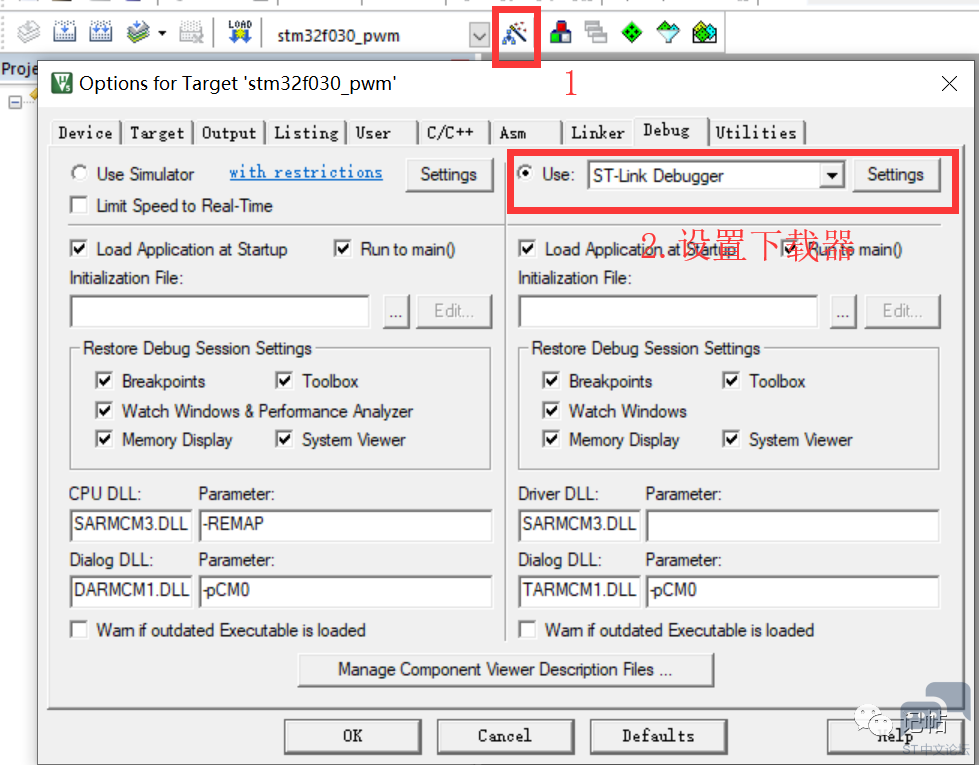

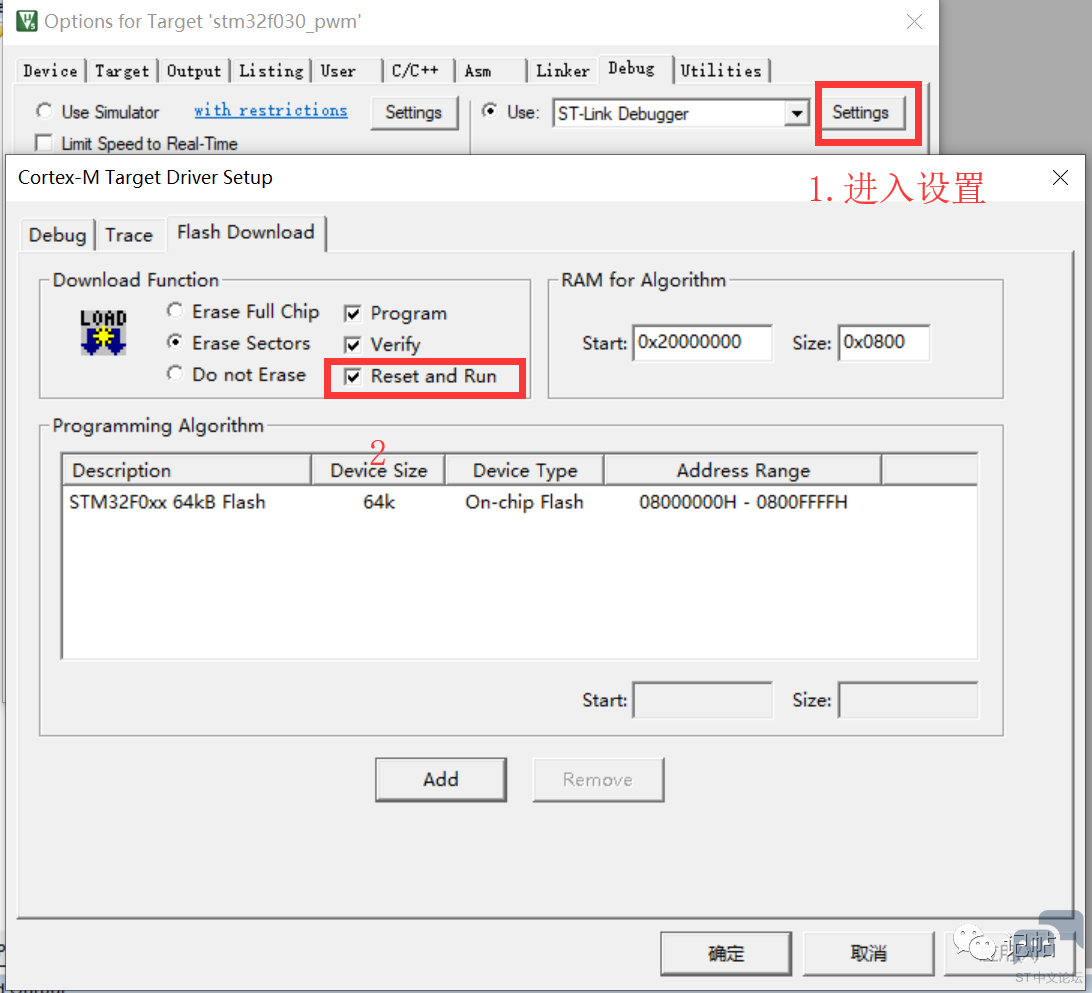

配置keil

) K) Z5 {+ b  p1 t8 y; g) H# g

* N7 R) X! o/ w

! b; e5 o/ {# p& m- F9 F
# i# M( m: t9 C$ Y2 ?8 `

    在main.c中的while中，设置LED亮灭情况：
. y3 ?7 K+ C% N; H

1.
   1 S. S% x, ~8 O9 J5 r  I8 b9 n
2. /* USER CODE BEGIN WHILE */
   3 q% C- D0 e7 k5 T4 t  k
3. while (1)

4. {
   & z9 ^& `* V3 q+ a7 O5 O4 P# o% |
5.
   ' j! i# z2 C2 s6 E! n
6. //Bit_RESET/Bit_SET，实际上也就等价于0/1

7. HAL_GPIO_WritePin(LED_R_GPIO_Port,LED_R_Pin,GPIO_PIN_RESET);

8. HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_SET);

9.    HAL_Delay(1000);

10. HAL_GPIO_WritePin(LED_R_GPIO_Port,LED_R_Pin,GPIO_PIN_SET);
    5 b4 Q4 c. E0 ]) m: Z  [
11. HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_RESET);

12. HAL_Delay(1000);

13.    /* USER CODE END WHILE */
    / l" B; F9 x& x$ }8 o7 r. P. _% s
14.
    0 @) }( `$ P( q/ I2 M; A) i
15.    /* USER CODE BEGIN 3 */

16. }
    # A+ K, `9 |; n, V) U: f8 d
17. /* USER CODE END 3 */
    1 L) b  L. D7 o

复制代码

演示效果

转载自：记帖

如有侵权请联系删除
