一、什么是启动文件

无论是是何种MCU，从简单的51，MSP430，到ARM9，ARM11，A7 都必须有启动文件，因为对于嵌入式开发，绝大部分情况都是使用C语言，而C语言一般都是从main 函数开始，但是对于MCU来说，他是如何找到并执行main函数的，就需要用到“启动文件”，就是各种 startup_xxxx.s 文件。启动文件是使用机器认识的汇编语言，经过一些必要的配置，最终能够调用 main 函数，使得用户程序能够在 MCU上正常运行起来的必备文件。

二、STM32的启动方式

我在另一篇博文中有介绍过STM32 的启动方式 : 参考博文：STM32的内存管理相关（内存架构，内存管理，map文件分析)

: z9 i7 k. M2 z* P/ P% E

% a2 W& X2 q2 `4 y. J" i

Cortex-M3 内核规定，起始地址必须存放栈顶指针，而第二个地址则必须存放复位中断入口向量地址，这样在 Cortex-M3 内核复位后，会自动从起始地址的下一个 32 位空间取出复位中断入口向量，跳转执行复位中断服务程序。Cortex-M3 内核固定了中断向量表的位置, 但是起始地址是可变化的。

! R* p3 q8 C* \1 s5 F

三、启动文件分析（MDK环境）

这篇文章我们通过分析STM32 的startup_xxxx.s 文件，来了解STM32 的启动过程，注意，本文以 MDK环境下的 startup_stm32xxxx.s为模板讲解，不同编译器下的启动文件不同。

但是所做的工作都是一样的：

• 设置堆栈指针 SP = _initial_sp
• 设置PC指针 = Reset_Handler
• 配置系统时钟
• 配置外部 SRAM 用于程序变量等数据存储（可选）
• 调用C库的 _main 函数，最终调用main函数
  2 a5 J& Z: c1 F) f

3.1 开辟栈空间和堆空间

代码的开始，就是开辟栈空间，用于局部变量，函数调用，函数参数等。

上图一些说明（截图忘了把行号带上= =！凑合看，后面带上）：

• EQU 是伪指令。伪指令的意思是指这个 “指令” 并不会生产二进制程序代码，也不会引起变量空间分配。
• ARER 后面的关键字表示这个段的属性：STACK ：表示这个段的名字，可以任意命名。NOINIT：表示此数据段不需要填入初始数据。READWRITE：表示此段可读可写。ALIGN=3：表示首地址按照2的3次方对齐，所以栈空间是8字节对齐的
• SPACE 给 STACK 段分配 Stack_Size 的空间。
• __initial_sp只是一个标号，标号主要用于表示一片内存空间的某个位置，等价于C语言中的“地址”概念。地址仅仅表示存储空间的位置。此处的 __initial_sp 紧接着 SPACE 语句放置，表示了栈顶地址。
  8 z& ?8 _/ n+ u$ n. V8 E0 a7 F

接下来是开辟堆空间，主要用于动态内存分配，使用malloc，calloc等函数分配的变量空间是在堆上的。

这段的理解和上面分配栈空间类似。堆的大小为 0x200。

堆和栈的属性都是 READWRITE 可读写，可读写段保存于 SRAM区，即地址0x2000 0000 地址后。

3.2  中断向量表部分

下面要准备建立中断向量表：

( j1 S' A4 p. B, X5 Q( q! |' _- D

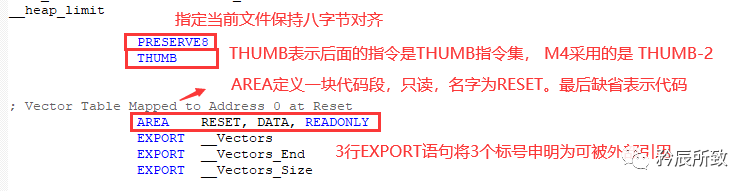

• 上图中的 AREA 定义了一段名为 RESET 的 READONLY 只读数据段，只读属性保存在 Flash 区（如果STM32从Flash启动，则此中断向量表的地址为0x0800 0000）
• 最后 EXPORT 指令，是使得 标号 可以被外部文件调用 对应的有个  IMPORT 指令，指示后续符号是在外部文件定义的，外部文件的函数供汇编文件调用
• 标号__Vectors，表示中断向量表入口地址 标号 __Vectors_End，表示中断向量表的结束地址 标号__Vectors_Size，表示中断向量表的大号
  # @$ O% o) L3 ]

开始建立中断向量表：

中间中断向量省略。。。。。。。

9 n5 r0 C6 `$ p2 ~+ l$ j% l2 {3 P
' ^) E2 M0 |5 ?, g) {- G

% @+ P2 u! B( n! f' L

3 B3 f& g6 y; U+ b

• DCD指令：作用是开辟一段空间，其意义等价于 C 语言中的地址符 “&” 。中断向量表的建立类似于使用C语言定义了一个指针数组，其每一个成员都是一个函数指针，分别指向各个中断服务函数。
  6 a( K, j7 h0 o5 p

: G# R- O* [& j9 j3.3  Reset_Handler 系统启动

系统上电或者复位后首先执行的代码就是复位中断服务函数 Reset_Handler：

1 }* O' ?2 K8 d% g9 J1 m

6 [# S# o! }+ c. p

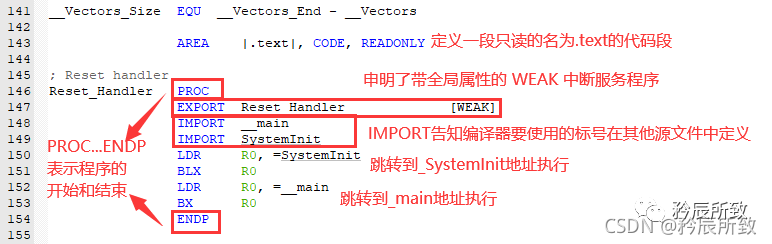

• 图中的 Reset_Handler 中断服务函数使用了WEAK申明，说明我们在外部可以自定义 Reset_Handler 函数
• PROC、ENDP这一对伪指令把程序分为若干个过程，是程序结构更加清晰
• _main 标号表示 C/C++标准实时库函数里的一个初始化子程序 _main的入口地址。该程序的一个主要作用是初始化堆栈（跳转_user_initial_stackheap标号进行初始化堆栈），并初始化映像文件，最后跳转到C程序中的main函数。这也正解释了为什么所有的C程序必须有一个main函数作为程序的起点，因为这是由C/C++标准实时库所规定的。
  & p3 r2 @4 O4 q- U* n: k: E# b# }

# N3 y- W+ D. t' R; v+ A
1 O& h" x# q) s' T: Y9 i3.4  中断服务程序

中间中断服务程序省略。。。。。。。

* w1 i* c1 }' \) s, l; L

中间中断服务程序省略。。。。。。。

* h  J. G, D& \- m  Z0 }

0 O! c* N  O* h! Y* i

上面的这些不管是系统的中断服务程序还是外设的中断服务程序，都是_WEAK申明，其实我们写中断服务函数的时候，都会自己实现，比如F1中，我们在stm32f1xx_it.c文件中实现使用到的中断服务函数：

- C$ j& V, r3 @7 x

3.5  初始化堆栈

文件最后就是堆栈的初始化工作：

6 i5 @( z- ]0 L$ Z

四、启动文件分析（GCC环境）

GCC环境下STM32 的启动出除了需要 startup_xxxx.s 文件，还需要一个链接文件 .ld 文件：

) l9 [4 {3 ?; Y! U+ J

% ?4 w1 [. _% d  c$ }) {

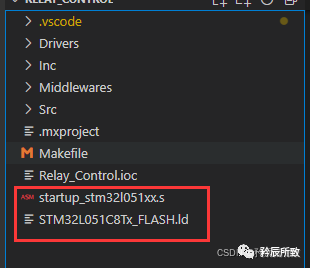

我们以上图中的工程文件为例来说明，平台 STM32L051C8T6，为了与上面MDK下的有对应关系，我们还是尽量按照上面的顺序来。

因为有了上面的介绍，很多东西看起来就简单多了，所以主要是以图片形式把一些重要的地方给予说明。

) _, T7 y% E' G6 ^  h

4.1 .ld 链接文件

先从STM32L051C8Tx_FLASH.ld 文件来看，链接文件主要制定了入口函数，堆栈大小和数据段的整体布局。

4.1.1 开辟栈空间和堆空间

指定入口地址，开辟栈空间和堆空间：

4.1.2 指定布局

指定各数据段的布局：

! w" F0 l# M/ ?  A2 k

; Z- m' S+ |6 g  ~6 r0 m/ @, J6 ]5 N

4.2 .S 文件

注意下面说明的行号，都是按照顺序从上往下说明的。

' J, R* p3 Z) }0 l/ |

4.2.1 基本说明

startup_stm32l051xx.s开头部分是基本说明：

- b" |( t& Q0 u% U8 F- Z* m

5 M, C5 n( E( Z- D  C% ^3 l- y8 [

4.2.2 Reset_Handler

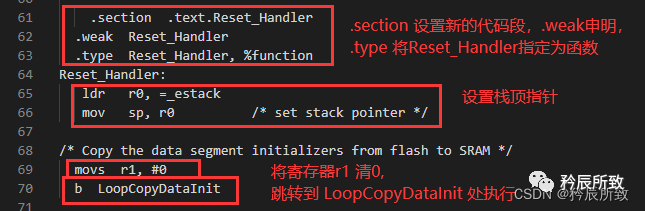

Reset_Handler 是程序最开始执行的地方，设置栈顶指针，：

( t, \7 ?2 ?! B' ?, l2 Y# O4.2.3 将data段从flash 移动到 ram

上面的 Reset_Handler 跳转过来执行的事情，就是搬运data段，处理bss段的事情：

4.2.4 跳转到SystemInit 和 main

回过头来看一下前面讲到的启动文件所做的工作：

• 设置堆栈指针 SP = _initial_sp
• 设置PC指针 = Reset_Handler
• 配置系统时钟
• 配置外部 SRAM 用于程序变量等数据存储（可选）
• 调用C库的 _main 函数，最终调用main函数


最终这里也是跳转到了main函数：

# u, t2 S2 |  ]2 I$ a/ }7 W4.2.5  中断向量表部分
; p# J$ N! G7 {4 V
5 J. F( |+ F9 E4 r% ]8 t1 y
转载自：矜辰所致
如有侵权请联系删除
