前言
4 d7 W3 Q, z1 b: [' z7 L4 R% L客户在使用 TouchGFX 开发 GUI 应用的时候, 往往需要很多的图片资源来呈现友好的人机交互功能, 因此外扩了一个 FLASH 来存储图片资源. 在软件研发后期发现现有的 FLASH 存储空间不够, 因此提出是否可以使用 TouchGFX 来减少图片资源的存储空间且实现同样的 UI 效果.
: B, b# L2 k/ y/ o1 调研
经过调研发现 :
➢ 在硬件方面 :

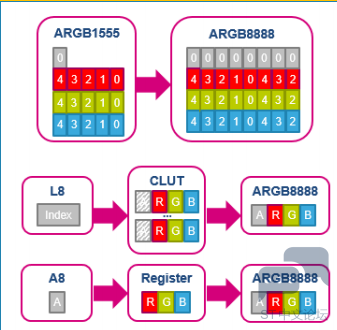

MCU 的图像处理加速器 DMA2D 中的调色板的颜色格式 , 支持 L8 格式的图层之间的渲染 :


* r5 D0 h. Y; d* B7 p

➢ 从软件方面:
+ Z( [# Q, n8 \7 t( W3 u最新的 TouchGFX4.12.3 开始, 可以利用了 DMA2D 的调色板功能对图片的资源进行优化 .

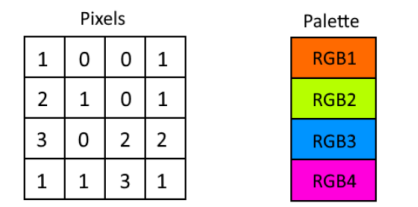

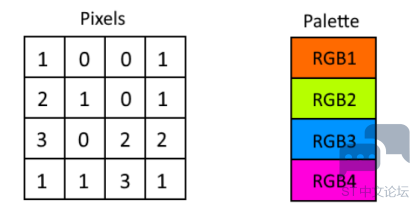

5 x: C1 ~* |% N, i& W! Y- t➢ 比如下图(宽 x 高=200x200) :
1.这幅图是由 256 种颜色组成的.
: p6 J4 O; a. M# u& w2.且每种颜色都针对图像进行了优化.
3.256 种索引颜色中的每一种都是 24 位颜色.
2 V7 o: O$ k6 x/ r
. |7 J( N: u3 }- O& j; x

" u; g* k+ J- f5 P1 x
4 ~! w2 J' P# u5 \- m! z( G; a➢ 为了在 LCD 上显示这张图, TouchGFX Designer 在生成资源文件时,生成的资源文件 大小 :
  [" D$ B2 m1 L+ u1 y0 g# D+ B1. L8_ARGB8888 :
200x200x1byte+256x4byte=41024bytes
→200x200 个 8bit 的颜色索引+256 个 32bit 的颜色
6 E  y* Q  K: `5 q1 Z) a
/ U7 ]# |" ~9 m' h1 m# |' n

6 j) D) ]9 x& z
, s0 A: _+ W8 R6 V2. ARGB8888 :
200x200x4byte=160000bytes.
' e8 y. f# e# h! j( d7 K→200x200 个 32bit 的颜色
' r2 a, Q! t9 n4 Z% h

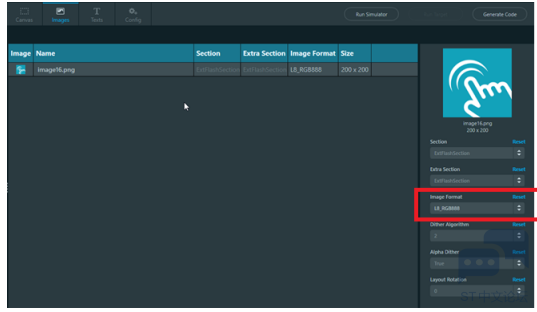

" T7 |5 v% s6 D* q, G9 `➢ 在 TouchGFX 中使用 L8 Image ，只需要将 L8 的图片拖入到 TouchGFX Designer 中，然后在 Image 页面中选择正确的格式 :
( _% I) j( L+ {- `/ w
2 d, U- K  M3 r" Y- {

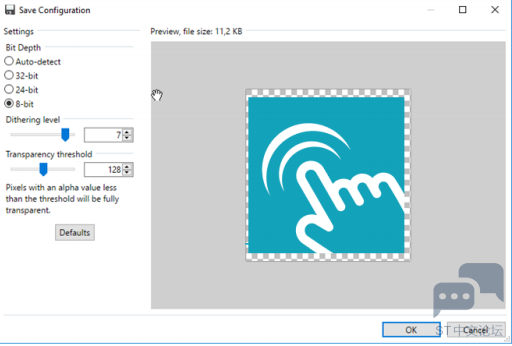

➢ 注意 :如果图片超过 256 颜色，转换工具就会报错，因此可以使用图片工具(如paint.net/imagemagick)将颜色数减少至少于 256 色 :
% p* X$ b& r/ J0 T3 q9 J4 Q, B✓ Paint.net :

! |, P* d- k+ F; k3 d7 K
+ F2 t9 ~, \) k! G; j

2 结论

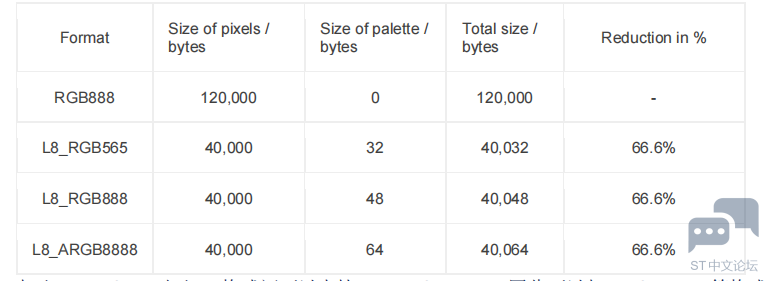

: Q4 d: e7 o1 D1 {图像使用 L8 格式时占用的 flash 大小显著低于标准 24 位格式(RGB888)的原始图像。下表列出了这三种不同调色板格式的具体图像的 flash 使用情况（图片分辨率 200x200）：




# O  G5 s) a# c由于 TouchGFX 对于 L8 格式还可以支持 L8_ARGB8888，因此可以与 ARGB8888 等格式的图像进行混合渲染，因此特别适合作为图标等颜色数少且素材丰富的应用.
7 k$ ?& m2 r7 ?7 W% U6 }综上可以看出，采用 TouchGFX4.12.3+L8 格式 :
, i% U4 D3 h5 R& }( E9 U( i1.相比较 ARGB8888 像素格式, L8 大幅降低了资源文件的大小, 从而降低对存储芯片的需求 .
2.同时由于图片像素信息大幅减少，读写一张图片的速度也大大提高, 也提高了系统实时性能.
0 y  b0 n" j) x* K
# ?& N, Y6 m* H. p4 C' N: Q" v
: _; E0 {0 x/ X7 g. y3 s完整版请查看：附件

9 T% c# I9 z- v 使用TouchGFX4.12.3和L8格式减少图片资源以提升性能.pdf (418.83 KB, 下载次数: 0)

2023-6-18 14:37 上传

点击文件名下载附件
