我们在做ADC应用时，有些场合需要精确测量出待测信号的数据，有时可能并不关心ADC结果多准确，只要满足某个范围即可，这时我们就可以考虑使用STM32ADC看门狗功能了。

9 c' A* [5 ?: H1 U2 h- g' y9 Y6 [

STM32 ADC基本上都支持模拟看门狗功能，即ADC模块对被检测的模拟通道的转换结果基于硬件对其合法性、安全性进行监测。我们可以设置被监测通道的转换结果合法性检查的上下阈值，若结果处于阈值之外则视为异常，并可以触发中断。

+ D! ~' C) y. z1 I( T7 ^& K

尤其有些场合，我们可能使用到数个ADC通道，8个、10个甚至更多，同时程序还需要基于各通道的转换结果进行合法性或安全性监测，此时使用ADC模拟看门狗功能就很方便。我们可以先让模拟看门狗做第一步把关，只有出现异常数据时才去进一步检查确认。不然的话，每次一批数据出来后，我们得逐个去检查合法性。一般来讲，多数情况下异常可能只是偶尔、个别通道发生，这样每次转换完成后总是不分青红皂白地去逐一检查、确认，显然有点浪费时间，啰嗦无益，这也会影响系统性能。

5 f7 G* O1 F, r: R+ x

我这里使用STM32L4开发板，简单演示下实现过程，供有需要的人士参考。

" O$ P: s: [1 q; _0 T2 ^7 |% |

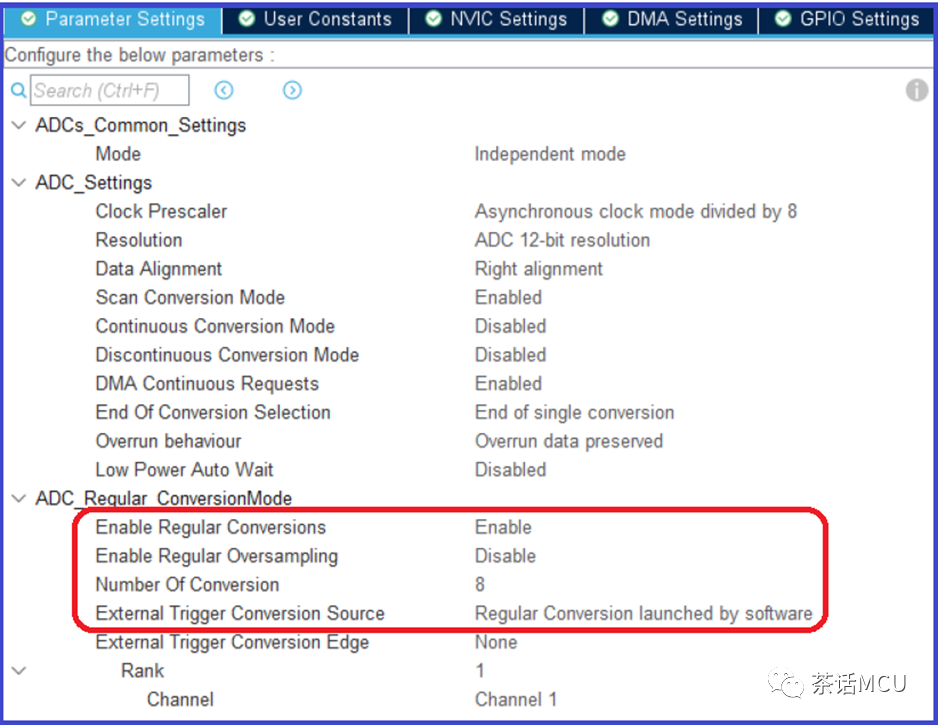

这里只开启ADC1模块的8个规则通道，使用DMA传送转换结果，并设置模拟看门狗。使用CubeMx图形化配置工具进行工程配置。

我只启用了模拟看门狗1，针对8个规则通道的转换结果进行实时监测。【当然你可以有其它更为灵活的设计。各个STM32系列这个地方不完全一样。】

, \! B5 d4 |- E8 H3 ]; [2 P" Z

开启ADC模拟看门狗的中断。

# @& `0 C) y3 E4 }  A8 V' j5 q

代码里设置一个记录ADC结果异常的标志Flag_ADC_Abnormal，若发生结果异常会在ADC中断对该标志变量赋非0值。

6 v- r* W8 o3 ]) o/ u" l

在主循环里若发现异常标志非0，然后去进一步做所有ADC结果的确认。

. Q1 q7 S6 `' r3 I
2 q. k" `$ T5 W3 `; Q- T$ u

, {+ Z  z: x" ?

上面演示过程中监测到一个异常数据，触发了模拟看门狗中断，ADC结果异常标志被赋0xff值，会做进一步异常数据的确认。

我在上面采用的一个模拟看门狗对8个通道的结果进行监测，如果一轮扫描转换下来出现多个异常数据，会触发几次中断呢？

不妨基于同一开发板验证下。我加个ADC中断次数累计变量ADC_Res_CNT，并把阈值下限调整为1200，其它不动。【见下图】

) `' T( m1 M- c5 d* G4 G! U( {

然后进行测试，得到下面结果。

! t2 q! l5 m9 I; E; m" e; v3 v' T

9 I: @! V" _9 ?% _, g

从结果看，除了2个数据正常外其它均异常，故一轮转换下来发生了6次中断，显然我们可以根据中断次数进一步判断一轮转换下来的异常通道数。【注：这里ADC配置为单次扫描模式，DMA配置为Normal模式。】

好，今天分享的就到这里，匆匆草就。虽是些小东西、小知识点，或许哪日可以在某个应用上帮到您大忙，愿君我心有戚戚焉。下次再聊。
