评测五 电表蓝牙配置（小项目）

      之前申请评测就讲过电力物联网的事，现在电表配的蓝牙功能要符合国网电科院的规定，具体为MAC地址、profile、类型等等诸多要求，效果如下：
" a( U. P8 ]# b/ i8 O

一、设备名
. E+ P* V5 Q  H      设备名这个没要求，可选，规GAP管，在app_ble.c的广播函数Adv_Request把a_LocalName=“Meter”，同时连接后GAP名字也要改，具体Ble_Hci_Gap_Gatt_Init的aci_gap_init的name=“Meter”,同时实际长度APPBLE_GAP_DEVICE_NAME_LENGTH=5，

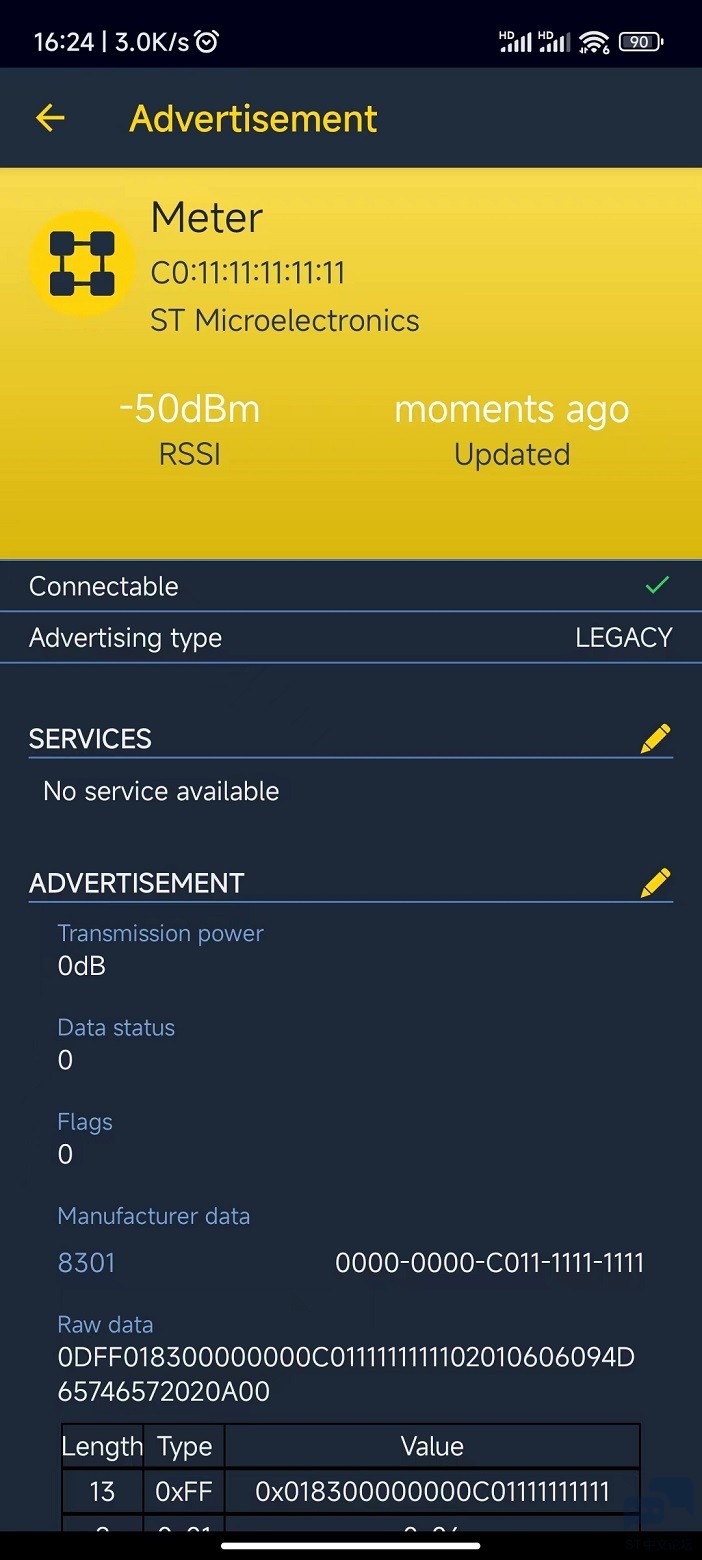

图1 电表广播

二、MAC地址
       MAC有要求，类型为静态随机地址，在app_conf.h修改CFG_IDENTITY_ADDRESS、CFG_BLE_ADDRESS_TYPE均为GAP_STATIC_RANDOM_ADDR，同时要把表地址设进MAC地址，把随机数a_srd_bd_addr设成表地址如上图。
7 N) \" q! R) \1 E* [4 L  q( k. E0 x

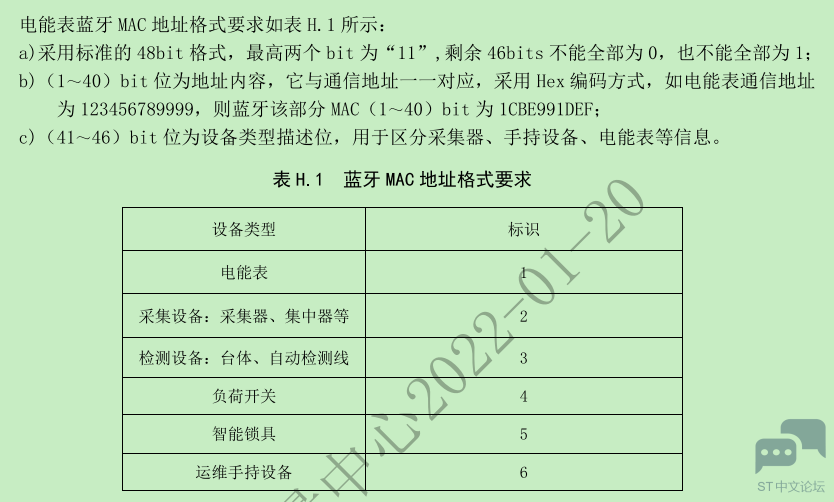

图2 MAC要求

$ n" h  x  u/ O三、service
      很明显，新建profile是最直接的路子，通过aci_gatt_add_service、aci_gatt_add_char、aci_gatt_add_char_desc接口来添加服务、特征、描述符等，详见《AN5289 - Building a Wireless application》6.1 Initialization phase章节描述，比如p2pserver源码在p2p_stm.c里P2PS_STM_Init强函数中。电表蓝牙profile如下：
, r5 `* M) T. D. p; @, C

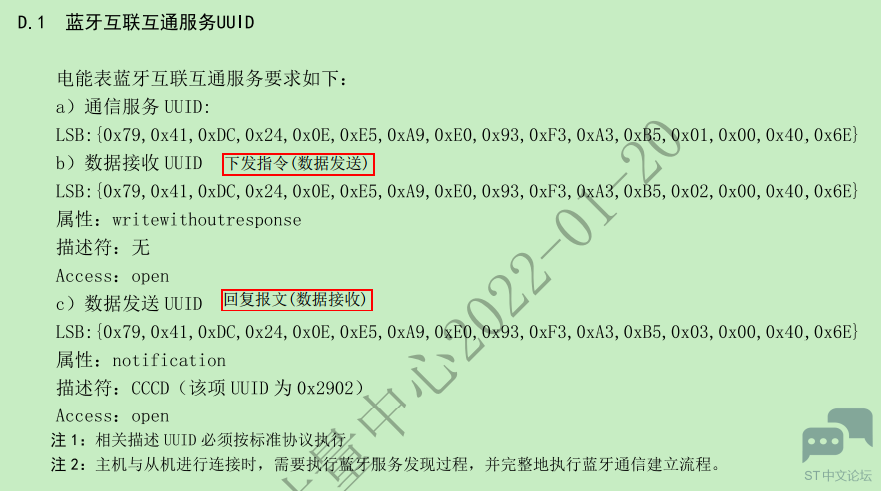

图3 电表通信profile配置

但在短时间内不熟悉情况下很难完成，于是改造原来已存的服务为电表抄表服务，于是在p2p_stm.c的事件回调里PeerToPeer_Event_Handler往UUID=7941dc24-0ee5-a9e0-93f3-a3b50200406e写入DL/T645请求报文，回复报文在UUID=7941dc24-0ee5-a9e0-93f3-a3b50300406e以通知方式发送：

1. //645报文：起始符68+地址域(6B)+起始符+控制域+数据长度+数据域+CS(1B)+结束符16
   - c% F+ P: O% w
2.               uint8_t dlt645FrameReq[50];
     X$ b& H2 ?7 G& s( W" h4 ~
3.               uint8_t dlt645FrameRsp[50];

4.               uint8_t i=0;
   3 e2 G- x3 g1 S$ }) t' w
5.               uint16_t len=Notification.DataTransfered.Length;
   * y$ }9 S5 u9 c# C5 _5 d
6.               memcpy(dlt645FrameReq,Notification.DataTransfered.pPayload,len);

7.               if(dlt645FrameReq[0]!=0x68||sum(dlt645FrameReq,len-2)!=dlt645FrameReq[len-2]||dlt645FrameReq[len-1]!=0x16)

8.                   return 0;
   # @6 Z* A& n' g
9.               switch(dlt645FrameReq[8])
   ( ~* R4 x, I. u; A
10.               {
    5 s: I# e* t9 ?# i& P: Z/ K- j8 b
11.               case CMD_READ_ADDR:

12.                   //P2PS_STM_App_Notification(&Notification);
    * p' G7 @1 k9 S2 @! e' e* y
13.                   dlt645FrameRsp[0]=0x68;
    , v+ l+ n5 n, x  ]
14.                   memcpy(dlt645FrameRsp+1,meterAddr,6);
    , l. W0 C8 m) b: c( Z. O
15.                   dlt645FrameRsp[7]=0x68;

16.                   dlt645FrameRsp[8]=CMD_READ_ADDR|0x80;

17.                   dlt645FrameRsp[9]=0x06;
    . U4 \$ S" Q( S' {
18.                   for(i=0;i<6;i++)
    : E. @; ^" c, ]2 v$ N
19.                       dlt645FrameRsp[10+i]=meterAddr[i]+0x33;

20.                   dlt645FrameRsp[16]=sum(dlt645FrameRsp,15);
    ; P1 _9 C1 Y, s/ a! W; F& [2 C& i) {
21.                   dlt645FrameRsp[17]=0x16;
    " w5 H, `& o5 M/ F
22.                   tBleStatus result = BLE_STATUS_INVALID_PARAMS;

23.                   result = aci_gatt_update_char_value(aPeerToPeerContext.PeerToPeerSvcHdle,

24.                              aPeerToPeerContext.P2PNotifyServerToClientCharHdle,

25.                               0, /* charValOffset */

26.                              18, /* charValueLen */
    " `% E+ F* O0 J* g. r
27.                              (uint8_t *)  dlt645FrameRsp);

28.                   //P2PS_STM_App_Update_Char(P2P_NOTIFY_CHAR_UUID, (uint8_t *)&P2P_Server_App_Context.ButtonControl);
    5 y8 ]6 p7 S; C# ?' W7 |$ |
29.                   break;

30.               default:
    ) K& f& n& D% v- M( M/ i
31.                   break;
    5 c+ Y% |/ T4 s) d4 A+ U
32.               }

复制代码

这里以抄读表地址为例，请求报文、回复报文依次为：
& g& Z; n  A$ z8 @4 M主站请求：68 AA AA AA AA AA AA 68 13 00 DF 16
5 i7 r) f+ l/ p' m$ [' l4 P5 L6 \电表回复：68 11 11 11 11 11 11 68 93 06 44 44 44 44 44 44 67 16
# j' `$ Z7 J) f8 r+ l: @* {  N成功读到表地址为11 11 11 11 11 11：

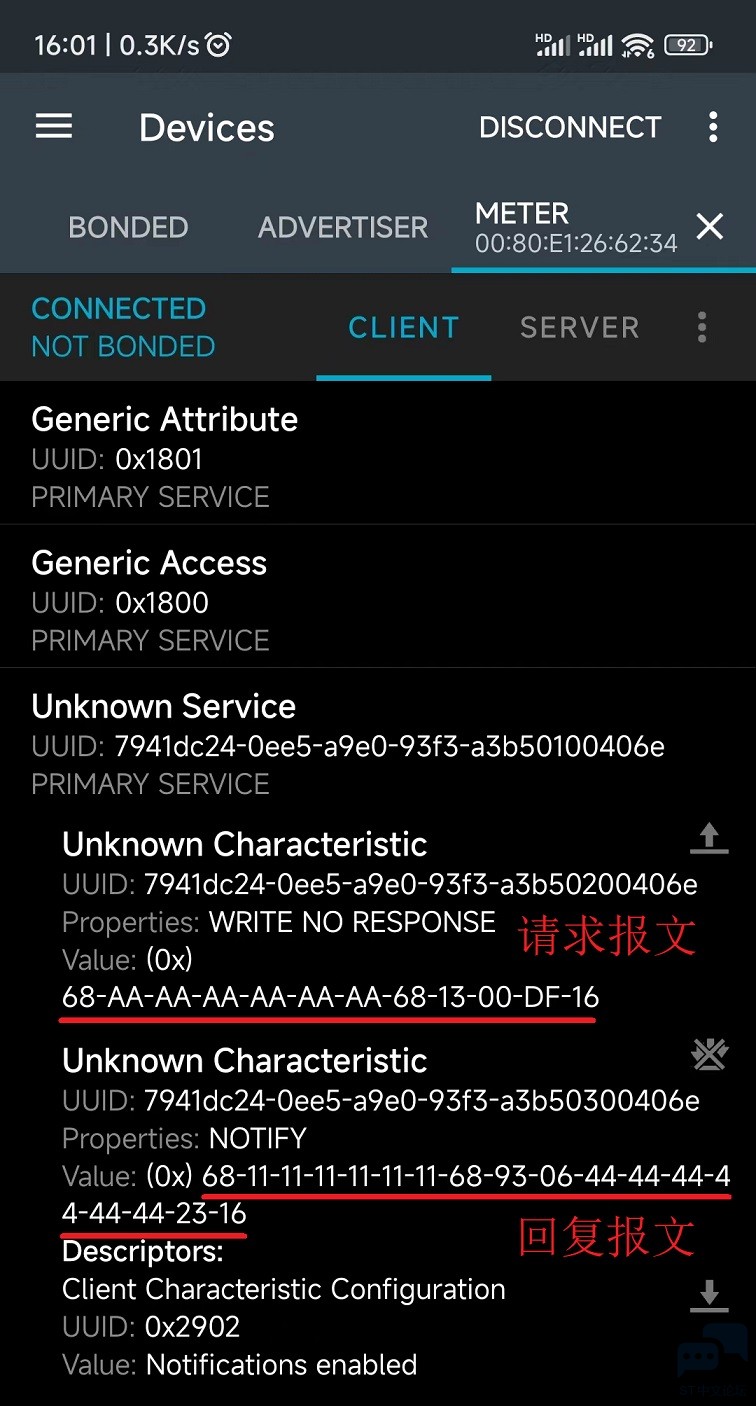

图4 成功读到表地址
