MEMS数字硅麦时序

[复制链接]

韩dongsheng 提问时间：2023-10-8 13:44 / 未解决

问答
是否解决:	未解决

我想用I2S驱动MEMS数字硅麦，输出的PDM数据，在经过PDM2PCM转换成PCM数据。

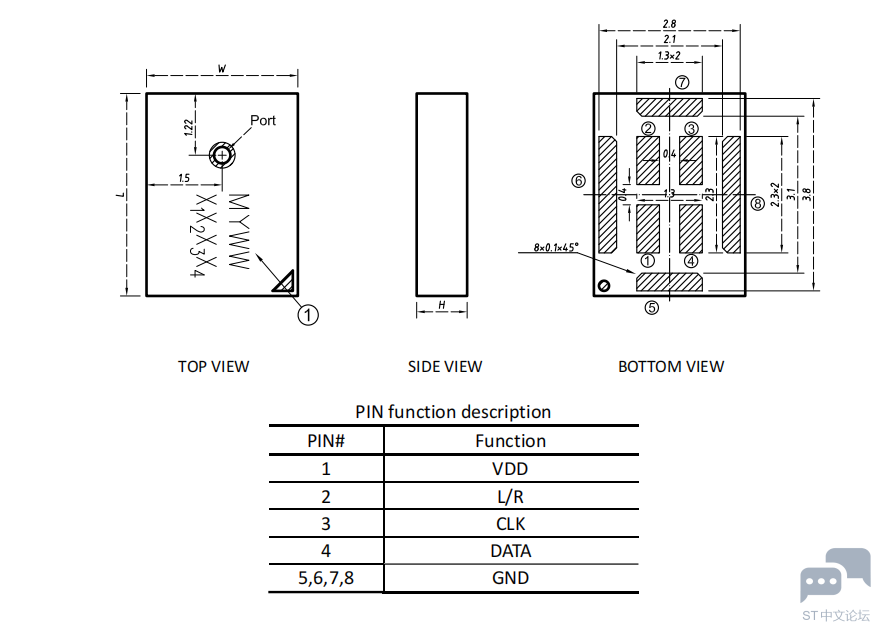

下面这是这个硅麦的封装，没有WS，L/R接地，VDD--3.3V，CLK接单片机I2S的clk上，data接i2s的SD上

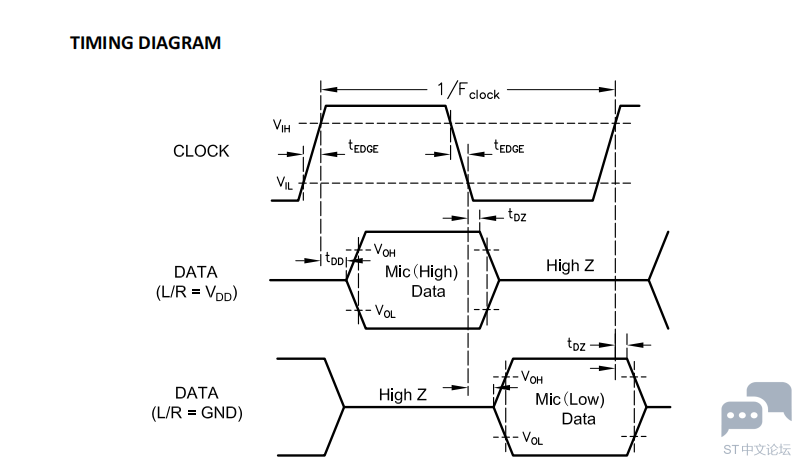

根据下图的时序图，我的L/R是一直接在GND上，所以CLK高电平时，data线应该没有数据波动，处于高阻抗状态，CLK低电平时，data线输出数据，产生波形。

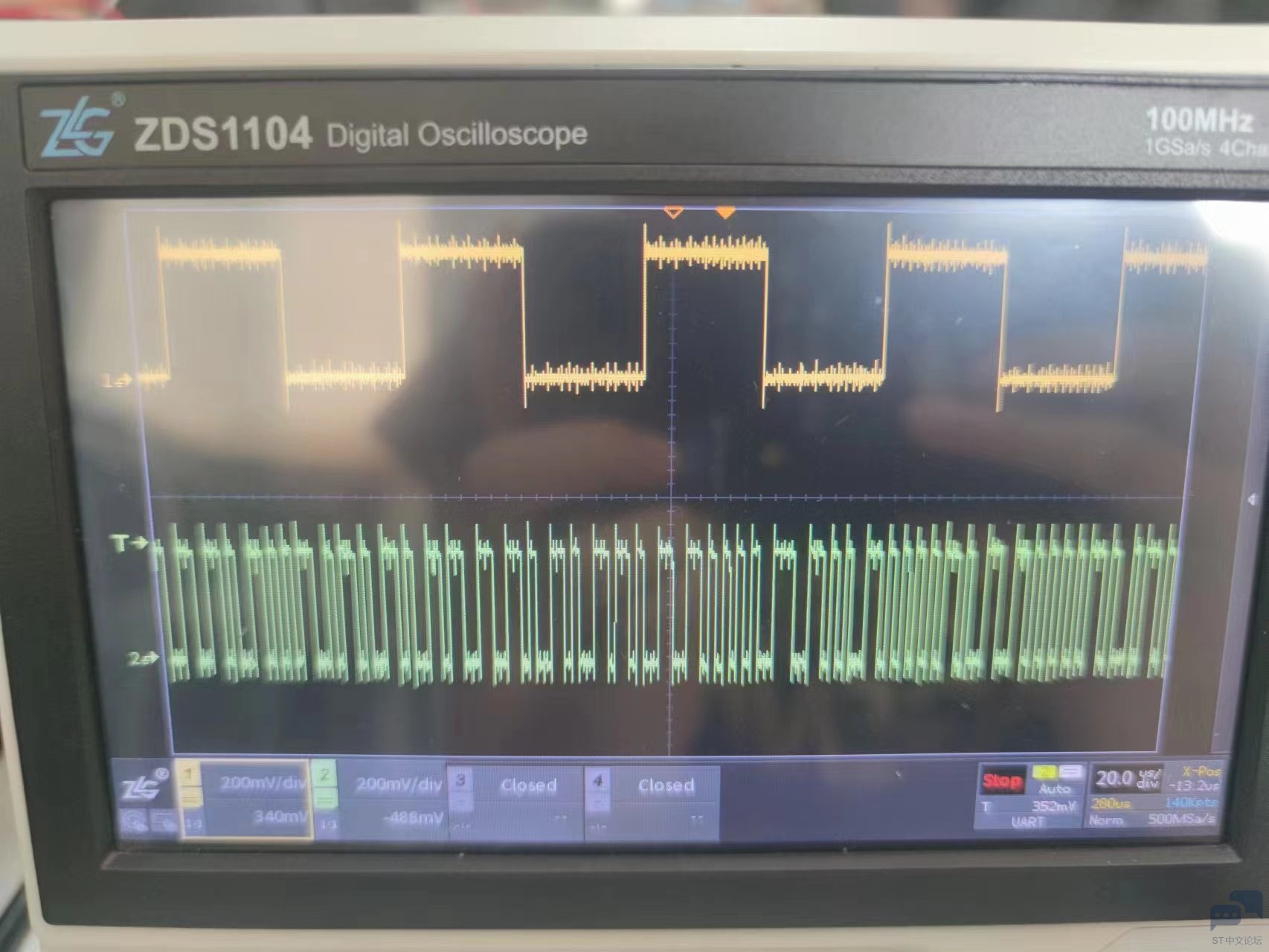

但是我用示波器查看发现不管clk如何变化，data一直有波形输出，如下图，有没有知道的请教一下

赞收藏评论3 发布时间：2023-10-8 13:44

3个回答

st_yujie2510 回答时间：2023-10-9 13:02:20

请问，你用的是哪个型号的芯片？

赞 0 评论

韩dongsheng 回答时间：2023-10-9 13:25:06

st_yujie2510 发表于 2023-10-9 13:02
请问，你用的是哪个型号的芯片？

STM32F407，硅麦是敏芯微的MSM261D4030H1CPM

赞 0 评论

st_yujie2510 回答时间：2023-10-11 15:13:47

韩dongsheng 发表于 2023-10-9 13:25
STM32F407，硅麦是敏芯微的MSM261D4030H1CPM

抱歉！这颗麦克风不是ST的产品，这里帮不了你
