大佬们，在通用定时器PWM输出实现呼吸灯的实验中，我在这个通道输出极性选择中选择高电平有效，LED0为啥会一直亮？按理说应该是输出低电平才会亮啊。

现在问题的重点应该还不是极性选择问题，因为只要你输出适当占空比的PWM，LED就不该出现常亮或常灭。


所以你现在的重点是检查OCREF信号是否有合适的PWM输出，还是说它固定输出了高电平或低电平。


从你反馈的情况来看，它目前是固定输出了低电平。好好检查CCR值，PWM模式这些。


为了便于观察效果，可以将计数周期拉大点，即调整PSC和ARR的值，CCR值先取中间值。这里假定你使用单向计数模式。


然后左右调整CCR值应该可以看到LED的亮暗变化。

这个CC1P是定时器输出的极性选择。

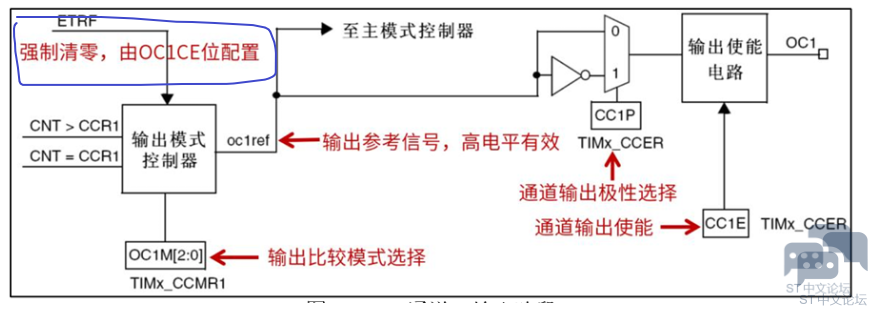

从图中也可以看出，选0 为同向 ocref， 选1， 为反向。
所以输出为低，LED点亮了。

butterflyspring 发表于 2024-2-28 17:36
这个CC1P是定时器输出的极性选择。
从图中也可以看出，选0 为同向 ocref， 选1， 为反向。
所以输出为低，L ...

大佬，我选的是TIM_OCPOLARITY_HIGH，结果LED0会常亮（一直亮）。只有设置为低电平有效才能实现呼吸灯。

我看到图示中标注了由 OC1CE 位强制清零。

所以检查一下是不是使能了清零，导致OC1REF 被清零了。
