STM32h750如何监测Vbat?

[复制链接]

hhhh63 提问时间：2024-3-3 10:26 / 未解决

问答
是否解决:	未解决

STM32h750用ADC3监测Vbat，无论接不接电池，或电池电压只有2V，测量结果都是3.2V左右，请问是不是什么地方没有配置好？

赞收藏评论4 发布时间：2024-3-3 10:26

4个回答

butterflyspring 回答时间：2024-3-4 10:12:22

看看那个连接开关有没有打开。通常检测结果应该是 1/4的 VBAT 结果。

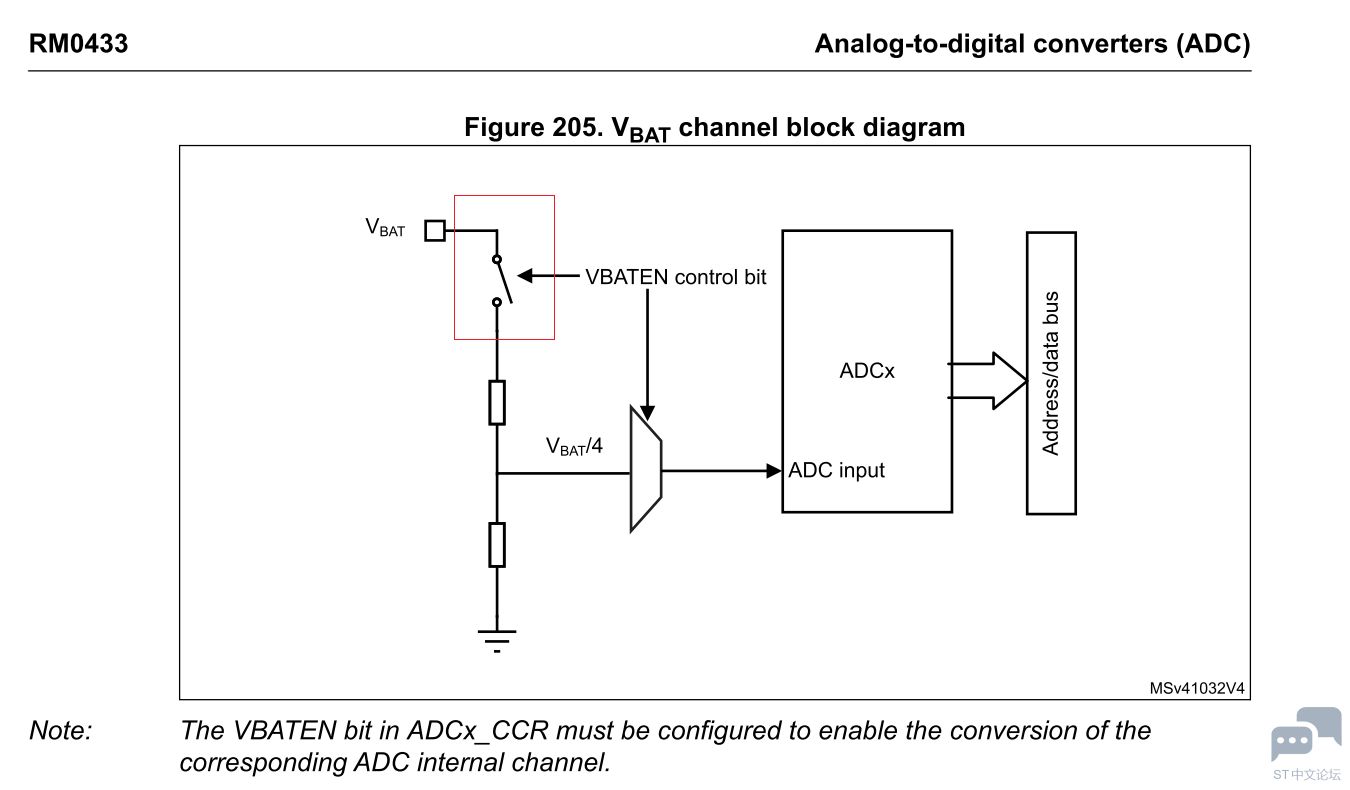

STM32H750 vBAT channel.PNG

赞 0 评论

xmshao 回答时间：2024-3-4 15:45:07

先保证ADC能正常工作，检查基本的配置及供电。

然后，你要保证VBAT接上电了，硬件上确认好VDDA/VREF/VBAT这些管脚。个人觉得你硬件上可能还有问题。
目前你用不用电池关系不大，可以先把VDDA跟VBAT脚短起来测试。

内部通道测得的实际上VBAT脚真实电压的1/3,根据ADC结果求得结果要乘以3才能还原原始值。

这些OK了，可以再来接电池也不晚。还有，做ADC的话，VDD不能低于1.62v.

赞 0 评论
