【开发环境】

1、stm32cubeMX

2、vscode

3、pyocd

4、编译工具 arm-none-eabi-gcc

【工具准备】

1、下载好stm32cubeMX

2、安装好make

3、安装好pyocd

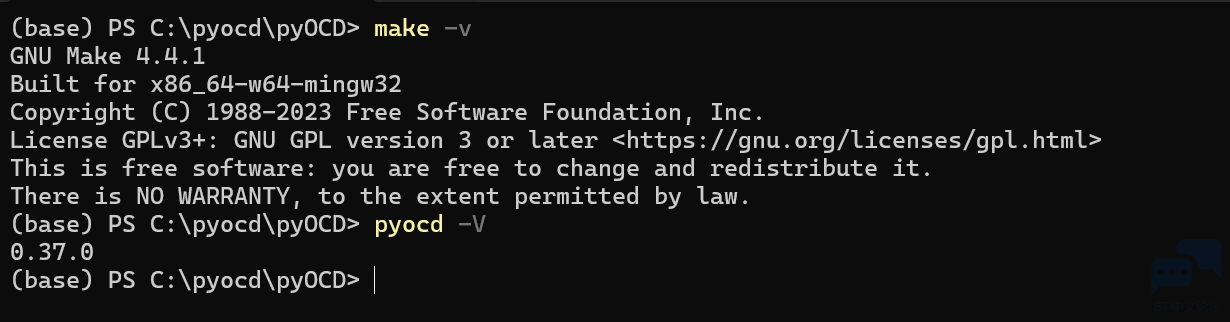

make、pyocd、arm-none-eabi-gcc确保可以正常访问：

【使用stm32cubeMX生成makefile工程】

打开stm32cubeMX生成基础工程并使用vscode打开。

【make测试】

打开终端，执行make可以看到可以正常编译：

【测试stlink连接】

使用电脑连接开发板，执行pyocd list可以看到已经正确连接到电脑：

【安装Arm插件】

【配置下载任务】

在配置flash任务时，需要用到下载算法文件以及pack包，FLM文件可以在keil的安装好的包中找到：

pack包下载地址为：Arm Keil | Keil STM32U0xx_DFP

将两个文件复制到工程目录下面：

【下载配置】

创建一个任务，配置如下：

{
        "version": "2.0.0",
        "tasks": [
                {
                        "label": "embedded-debug.flash: Flash Device",
                        "type": "embedded-debug.flash",
                        "serialNumber": "${command:device-manager.getSerialNumber}",
                        "program": "D:/stm32/STM32U031/pro/U031_template/build/U031_template.elf",
                        "cmsisPack": "D:/stm32/STM32U031/pro/U031_template/Keil.STM32U0xx_DFP.2.0.0.pack",
                        "deviceName": "STM32U031R8Tx",
                        "flm": "D:/stm32/STM32U031/pro/U031_template/STM32U0xx_64k.FLM",
                        "problemMatcher": [],
                        "group": {

                                "kind": "build",
                                "isDefault": true
                        }
                }
        ]
}

运行任务后成功烧写程序：

【调试】

添加debug with stlink，编写配置如下：

{
    "version": "0.2.0",
    "configurations": [
        {
            "cwd": "${workspaceFolder}",
            "executable": "D:/stm32/STM32U031/pro/U031_template/build/U031_template.elf",
            "name": "Debug with ST-Link",
            "request": "launch",
            "type": "cortex-debug",
            "runToEntryPoint": "main",
            "showDevDebugOutput": "none",
            "servertype": "stlink",
            "gdbPath": "C:/ST/STM32CubeCLT_1.18.0/GNU-tools-for-STM32/bin/arm-none-eabi-gdb.exe",
        },
    ]
}

运行调试后，可以成功的捕获断点：

为了可以查看寄存器，拷贝.svd到工程根目录下面：

并修改svdFile：

这样就可以查看寄存器的数据了。

【总结】

这次使用stm32cubeMX生成工程，并且使用vscode来编辑、下载、调试工程。
