我选择【线上课程】STM32MP2 RIF ，

Day1心得：学习到1.0_资源隔离的概念

• 系统隔离的思想

• 解决什么问题? 实现什么目标？

• 从SoC系统的整体看隔离的概念

• 系统架构，CPU的状态，软件系统，访问权 限划分

• 总线信号携带的访问权限和访问类型信息

• 总线从设备对访问权限信号的处理➔ 不同的 访问权限域（security domain）

• STM32MP2 RIF Overview

• CID 与Security Domain

• RIF配置与访问控制的总体概念

• RIF主设备管理（RIMU）

• RIF从设备管理（非RIF感知）

• 外设配置与管理（RISUP）

• 存储器配置与管理

• legacy: RISAL

• Block based: RISAB

• Full: RISAF

• RIF感知设备（RIF aware components)

• GPIO

• HPDMA/LPDMA

• RCC, PWR

• FMC …

系统隔离解决什么问题？有什么用处?

• 信息安全：抵御逻辑攻击，降低软件漏洞带来的风险

• 隔离与访问权限控制

• 内核区分不同运行状态，不同部分的软件具有不同级别的访问权限

• 资源带有不同访问属性设置，可以控制系统不同部分对对资源的访问权限

• 系统隔离机制带来的保护

• 区分受信的安全代码和普通代码

• 区分资源的不同访问权限，关键资源只能被可信代码访问

• 普通代码中的安全漏洞被利用不会威胁到关键资源

Day2心得：学习到 2.0_从SoC架构看资源隔离

从三个方面理解系统隔离的硬件机制

1 总线主设备 • Master发起的访问携带什么样的标记

• 访问安全类型：S/NS，Priv/Unpriv

• 其他访问类型：读、写，指令、数据

• 标记主设备身份：CID （需要RIF框架）

• 不同类型的Master

• CPU

• 自身可以区分不同权限状态和运行不同权限的代码，并发 起带有S/NS，Priv/Unpriv标记的访问

• 自身带有MMU/MPU/SAU等内核外设，可以对不同权限的 软件发起的访问做内部过滤

• RIF-aware master

• 可以通过本身寄存器的配置，发起带有S/NS，Priv/Unpriv 的访问

• Legacy master

• 本身对S/NS, Priv/Unpriv等权限无法识别和配置

2 总线从设备 • Slave可以进行什么样的安全访问属性配置，识别 和过滤什么样的访问安全标记

• 是否允许S/NS, Priv/Unpriv访问

• 是否允许来自哪些Master的访问（通过RIF的CID过 滤机制）

• 不同类型的Slave的不同访问属性配置

• Memory (block based, address space based)

• RIF-aware slave

• Legacy Peripheral

3 安全访问规则

• 来自不同master携带不同标记的访问

• 针对不同类型的slave及其访问配置和过滤规则

• 会产生怎样的访问结果

Day3心得：学习到 3.0_RIF资源隔离概览

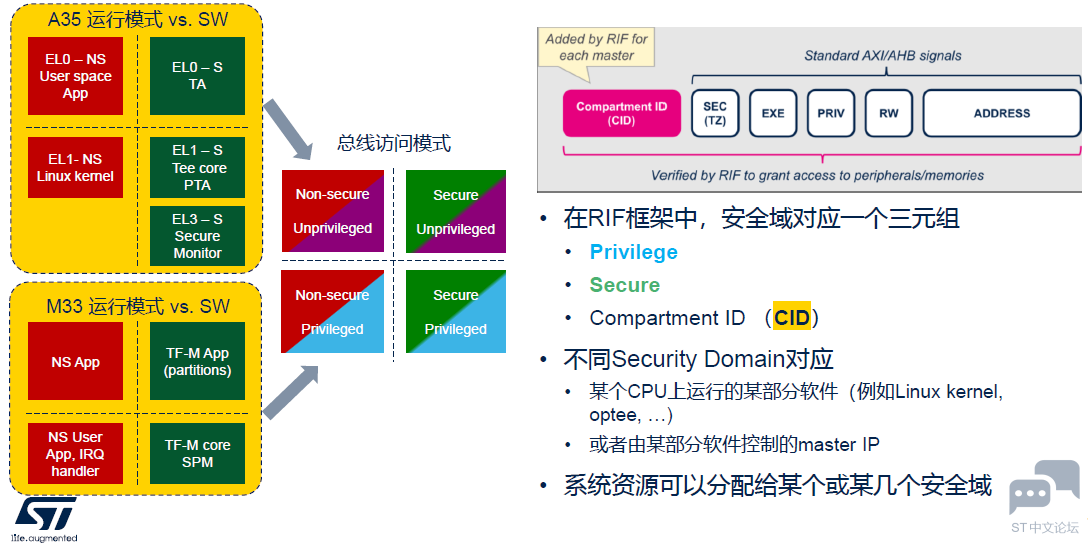

RIF 基本原理 – Security Domain安全域概念

在RIF框架中，安全域对应一个三元组 • Privilege • Secure • Compartment ID （CID）

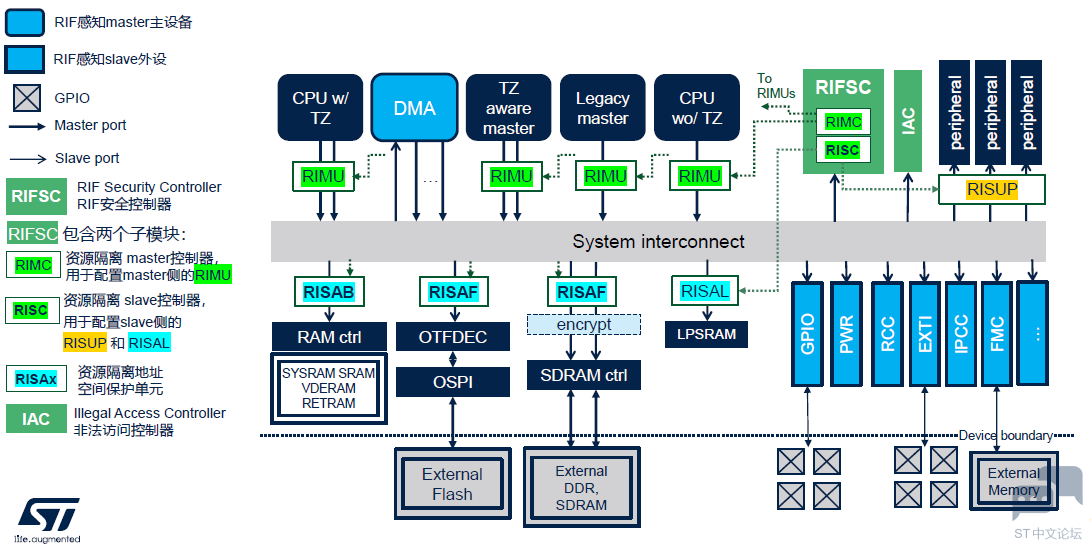

RIF安全框架

RIF架构与访问控制

Day4心得：学习到 4.0_一般访问规则

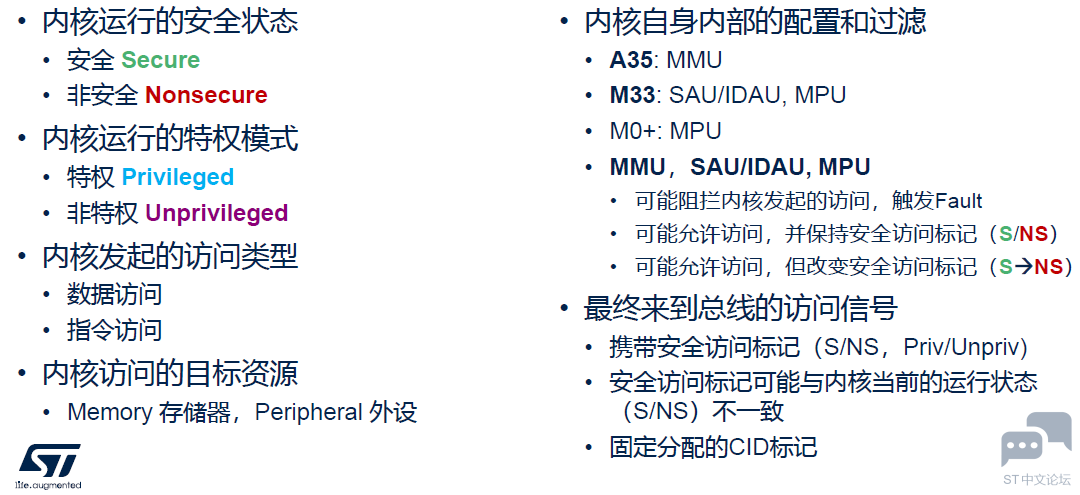

ARM Cortex内核发起的访问

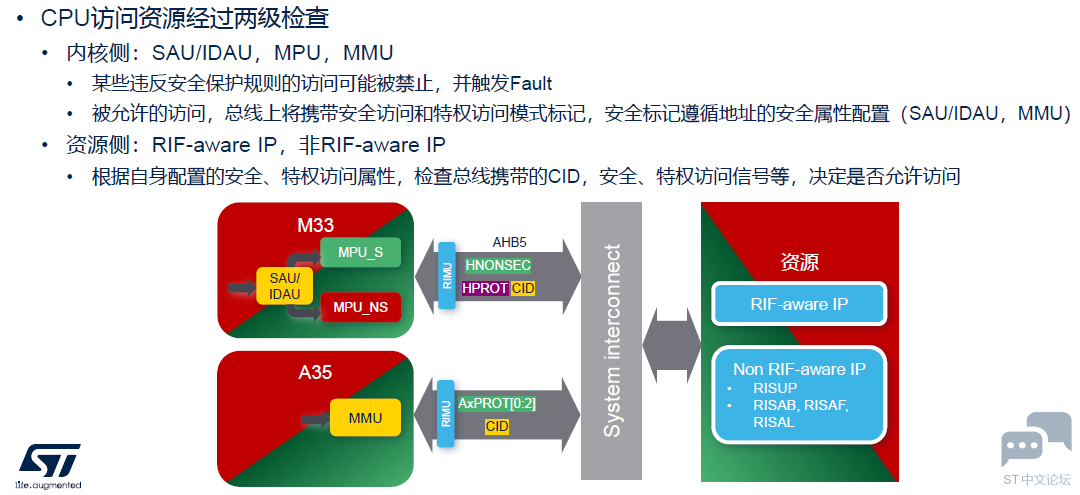

内核访问资源的两级检查

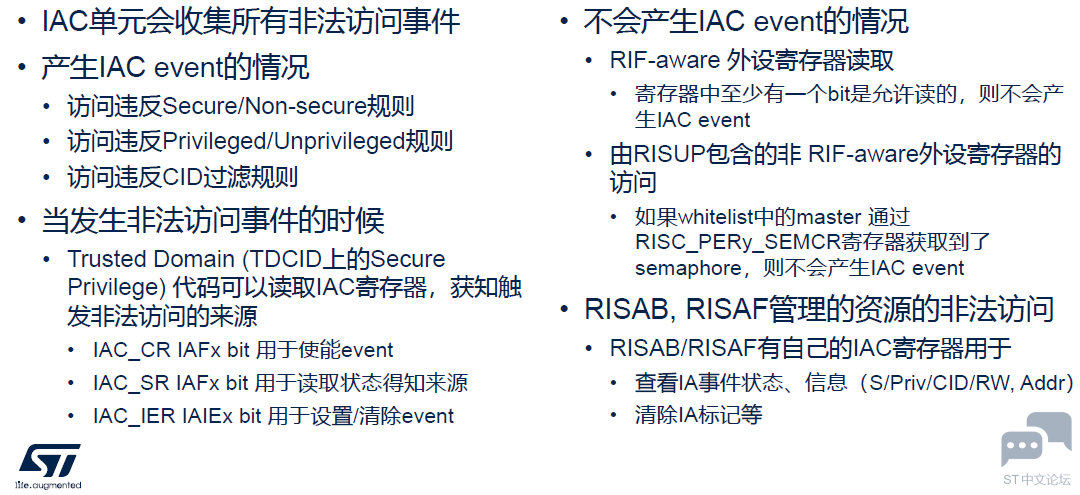

关于非法访问事件IAC event

Day5心得：学习到 5.0_CID与Security Domain安全域概念

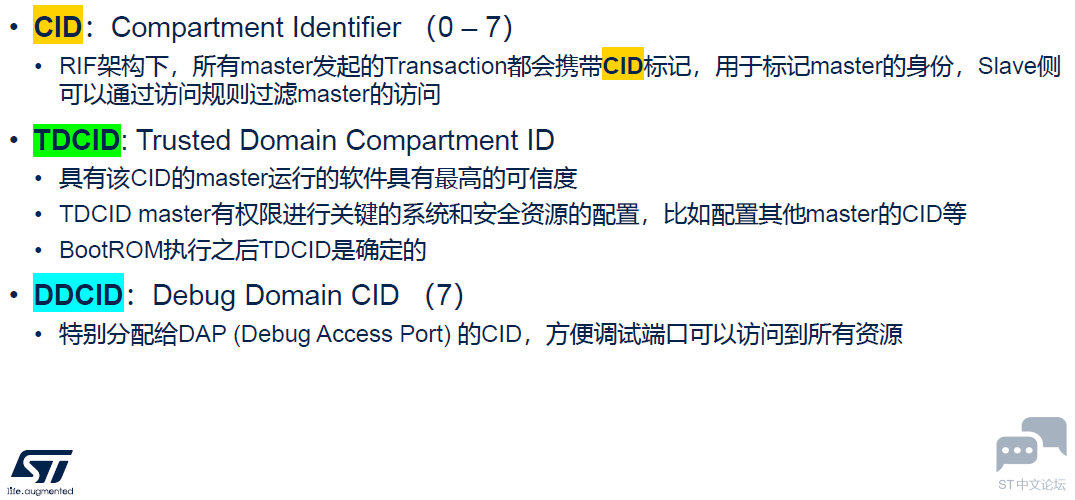

关于CID，TDCID 和DDCID

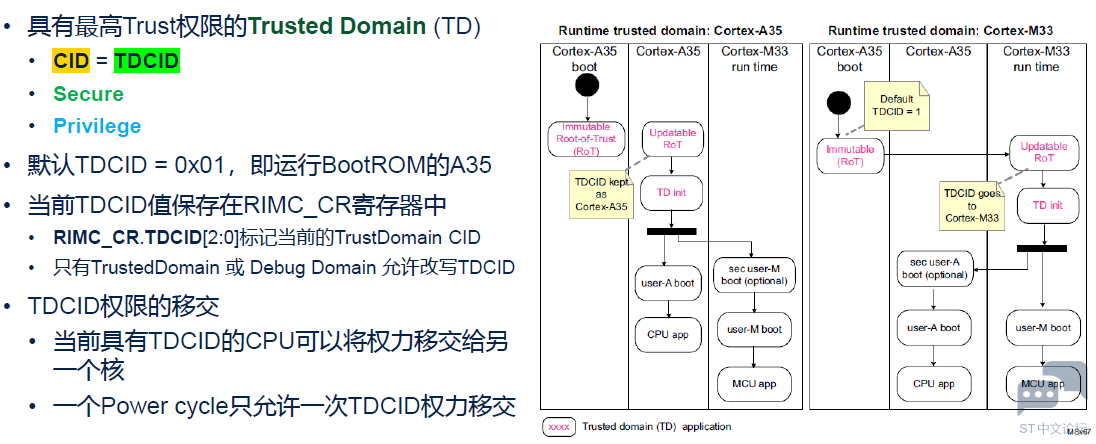

TDCID 和Trusted Domain

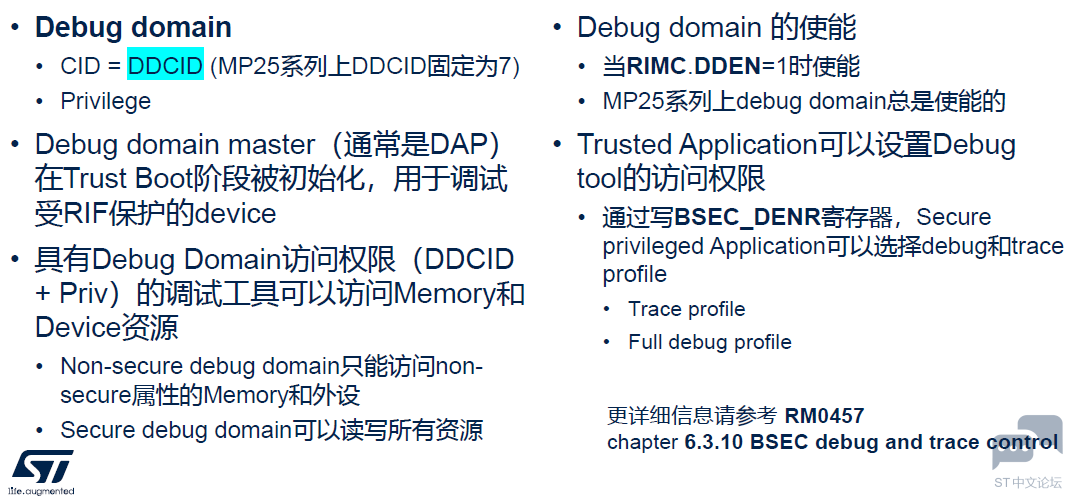

DDCID 和Debug Domain

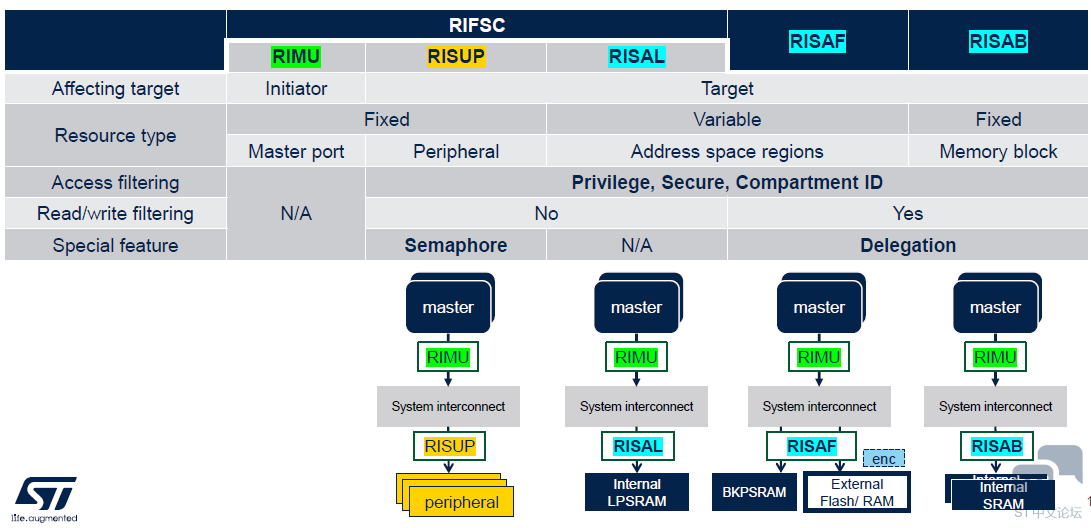

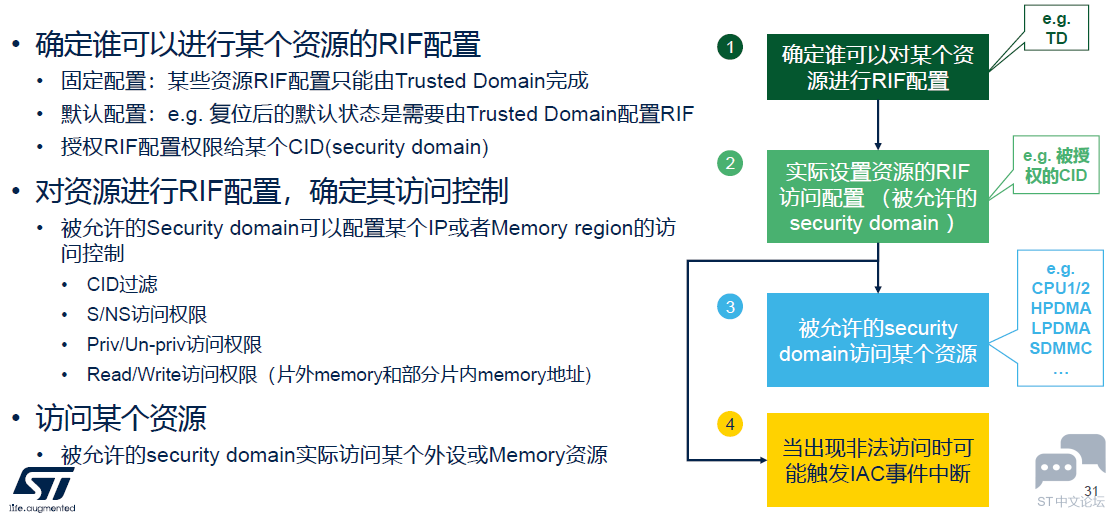

RIF配置与访问控制的总体概念

Day6心得：学习到 6.0_总线主设备与外设的RIF隔离控制与管理

RIFSC 对Master 的配置和管理

RIFSC.RIMC对Master的配置

决定Master的CID的几种情况

RIFSC.RIMC对Master的配置

Master的默认CID配置

直接配置的CID 与继承的CID

RIFSC.RISUP对外设类型Master CID的配置

RIFSC.RISUP对外设IP CID的配置

外设Master CID由RIMC直接配置的情况

外设Master CID继承自RISUP配置的情况

外设Master CID继承自RISUP配置的情况

RIFSC RIFSC.RISUP对外设的配置和访问管理

RIFSC.RISUP对外设的配置和访问管理

外设RISUP Index和IAC/RCC Index

RIF架构中的中断管理

Day7心得：学习到 7.1_Memory地址访问管理之RISAL

RISAL对LPSRAM的配置和管理

7.2_Memory地址访问管理之RISAB

RISAB对Block Based片上RAM的配置和管理

7.3_Memory地址访问管理之RISAF

RISAF对地址映射Memory资源的配置和管理

Day8心得：学习到 8_几个典型的RIF感知IP介绍

RIF Aware IP: FMC

RIF Aware IP: GPIO

GPIO与其他外设连接使用时的注意事项

RIF Aware IP: DMA

RIF Aware IP: RCC

RIF Aware IP: PWR

Day9心得：学习到 9.0_RIF默认状态总结

上电后系统资源的默认RIF配置状态

Day10心得：学习到 10_RIF非法访问调查与问题解决示例

IAC exception 在kernel中启动M33失败报错

常见问题：关于RCC RIF配置

Day11心得：学习到 11_使用CubeMX配置RIF介绍与举例

使用CubeMX配置RISUP

使用CubeMX配置RIMU

使用CubeMX配置RIF Aware外设

使用CubeMX配置RISAF RISAF4-DDR

使用CubeMX配置RISAB RISAB3-SRAM1
