对H747的D1、D2、D3域的划分比较疑惑。

第一个问题：D1、D2、D3域分别包含哪些外设？在手册中没有交代，不知道怎么划分。

第二个问题：如果想设置D2域进入STOP模式，是不是必须从M4内核调用HAL_PWREx_EnterStopMode();，而不是从M7内核调用。（从测试现象来看，该函数必须放在M4内核才能进STOP）。

麻烦大佬们指点一下，感谢！

一、D1/D2/D3 域的外设“地图” （只要记住“总线矩阵”就能自己推出任何外设归属，手册里不再单独列表）

1. D1 域（64-bit AXI 6×7 矩阵） 主控口：Cortex-M7、LTDC、DMA2D、MDMA、SDMMC1、AXIM、D2→D1 AHB 桥 从设备口：Flash-A/B、AXI-SRAM、FMC、QSPI、AHB3（再分出 APB3） ⇒ 所以挂在 AHB3/APB3 上的外设全部归 D1： GPIOA~K、CRC、RCC（全局部分）、HSEM、BDMA 等。
2. D2 域（32-bit AHB 10×9 矩阵） 主控口：D1→D2 AHB 桥、AHBP、DMA1/2、ETH-MAC、USB-HS1/2、SDMMC2 从设备口：SRAM1/2/3、AHB1、AHB2、APB1、APB2、D2→D1/D3 桥 ⇒ 所以挂在 AHB1/2、APB1/2 上的外设全部归 D2： 定时器类（TIM1~8,12~17）、USART1~3,6/8/10、SPI1~3、I2C1~4、CAN1/2、ADC1/2、DAC1/2、OTG-HS、ETH 等。
3. D3 域（32-bit AHB 3×2 矩阵） 主控口：D1→D3 桥、D2→D3 桥、BDMA 从设备口：SRAM4、AHB4（再分出 APB4）、Backup-SRAM ⇒ 挂在 AHB4/APB4 上的外设归 D3： RTC、LPUART1、I2C4（第二接口）、SPI4/5/6、ADC3、COMP、OPAMP、VREF、LPTIM1/2/3/4/5、DTS、PWR（D3 部分）等。

一句话记忆： “看外设挂在哪条总线——AHB3/APB3 属 D1，AHB1/2/APB1/2 属 D2，AHB4/APB4 属 D3”。

---

二、D2 进入 Stop 模式到底由谁发起？

1. 寄存器层面 决定 D2 域掉电的是 PWR->CR1 中的 SVOS 级和 LPDS 位，以及 PWR->CPUCR 中的 PDDS_D2 位。 这些寄存器物理上位于 D3 域（PWR 大部分寄存器归属 D3），因此任何总线主机（M7 或 M4）只要还能访问 D3 域，就可以写它们 。
2. 库函数层面 HAL 提供了两套封装：
   • HAL_PWREx_EnterSTOPMode(PWR_REGULATOR_STOP, PWR_STOPENTRY_WFI) // 旧版，仅设置 D1 域
   • HAL_PWREx_EnterSTOPMode(PWR_REGULATOR_STOP, PWR_STOPENTRY_WFI, PWR_D2_DOMAIN) // H7 双核新增，可指定 D1/D2/D3 在 stm32h7xx_hal_pwr_ex.h 里可以看到原型。 因此从 M7 也可以直接让 D2 进 Stop ，只要调用带域参数的扩展版即可。
3. 实际约束
   • 如果 D1 仍处于 DRun，而 D2 进 DStop，M4 会被强制进入 CStop，M7 继续跑；
   • 若 D1 也进了 DStop，则整个 AXI 矩阵停钟，M7 必然也停在 CStop。 所以“由谁发起”只是代码跑在哪个核的问题，没有硬性规定必须从 M4 发起 。 官方例程（Projects/STM32H747I-DISCO/Examples/PWR/PWR_STOP）里就演示了“M7 发起，把 D2 一起拉进 Stop”的做法。

---

结论速览

1. 外设归属看总线——AHB3/APB3=D1，AHB1/2/APB1/2=D2，AHB4/APB4=D3。
2. 让 D2 进 Stop 只需写 D3 域的 PWR 寄存器；M7 或 M4 都能写，推荐用 HAL_PWREx_EnterSTOPMode(..., PWR_D2_DOMAIN)，不必非得从 M4 发起。

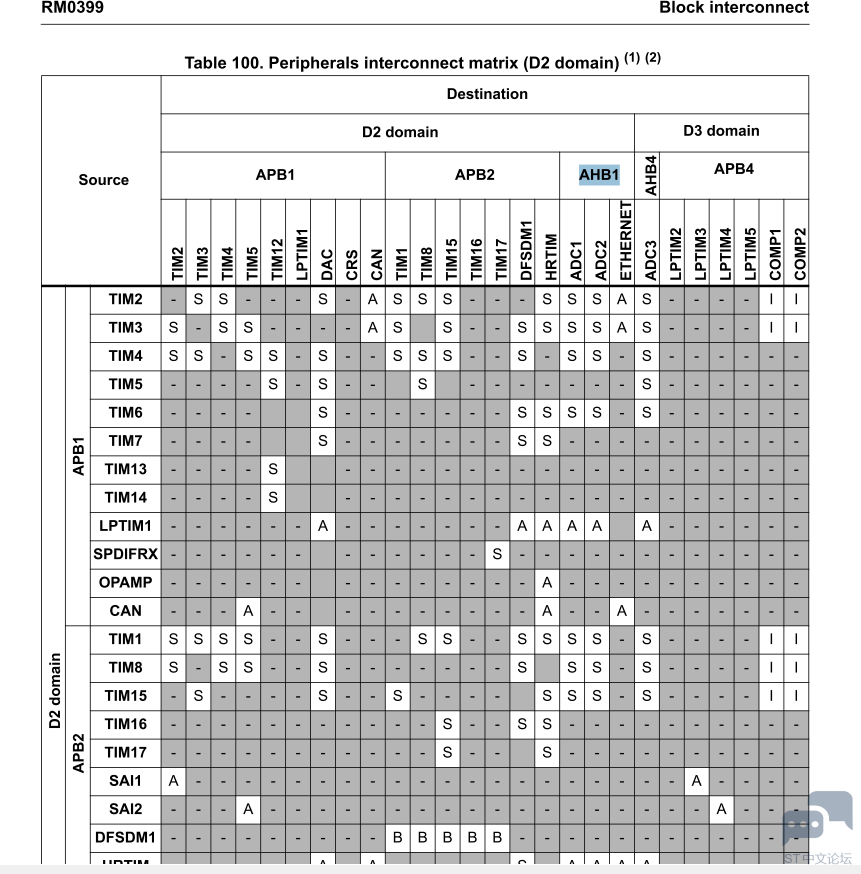

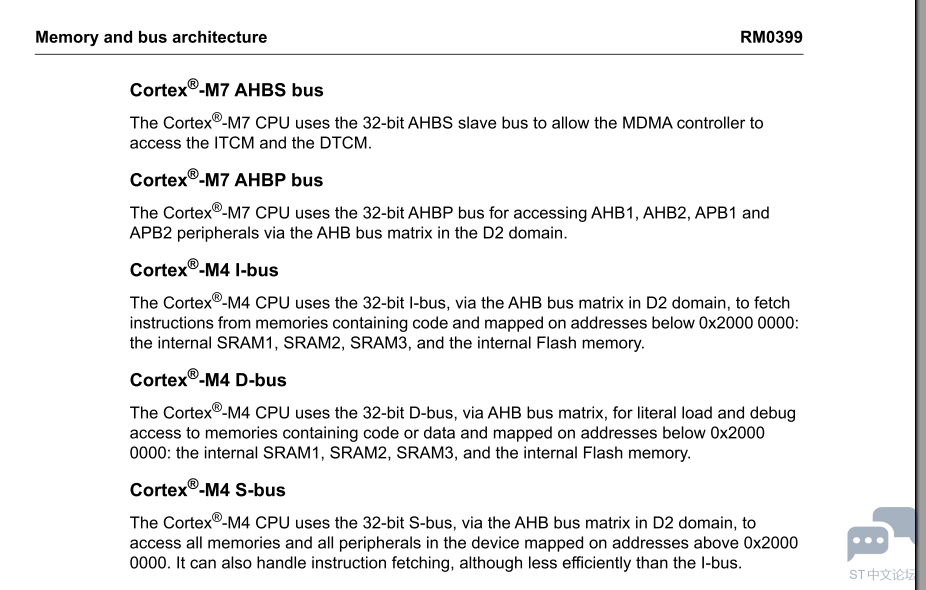

1. 在参考手册上可以看到架构表或内部互联的表格，可以区分各个外设的域

2. 手册上没看到是必须的，只是进入stop 的模式或条件多一点，在库函数里也分M7 和 M4的例程，可以参考一下。
