当使用ST-LINK直连的时候，芯片能工作，当从Voltage给3.3V供电时，无法工作，这个有什么问题吗？

1.看看是不是硬件问题，检查相关电源和BOOT引脚是否合适。尤其是BOOT的配置
2.再看看复位脚上电复位是否能正常复位芯片。

验证时使用最简单的测试代码，排除其他资源的影响。

你检查一下 是不是 二极管压降太大，导致VCC 太低

fafa1 发表于 2026-4-7 16:06
你检查一下  是不是  二极管压降太大，导致VCC 太低

有一部分这个原因，VCC必须在3V以上才能工作，而且必须上电以后进行一次手动复位，不知道是什么原因

fafa1 发表于 2026-4-7 16:06
你检查一下  是不是  二极管压降太大，导致VCC 太低

这个必须得上电以后进行一次手动复位

用示波器同时量一下VDD 和 NRST引脚的波形，看看是否有异常。

没看到你mcu的电源怎么连的。vcc可不一定是mcu的电源

Xa__ 发表于 2026-4-7 16:18

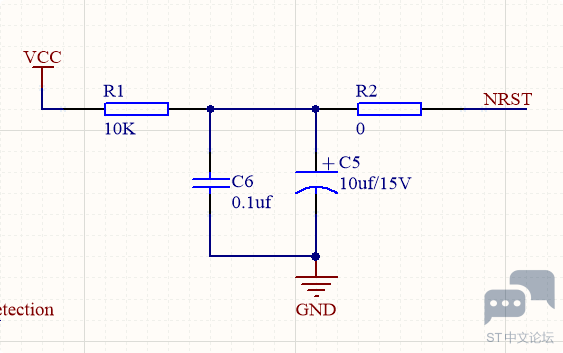

这个必须得上电以后进行一次手动复位![QQ_1775549919150.png](data/attachment/forum/202604/07/1618 ...

NRST管脚在芯片内部有上拉，只需外接一个0.1uF电容对地即可，为何要连接大电容还上拉到VCC？

zhoupxa 发表于 2026-4-7 22:15</p>
<p>NRST管脚在芯片内部有上拉，只需外接一个0.1uF电容对地即可，为何要连接大电容还上拉到VCC？

[md]增加可靠性，同时提高速度

Glenxu 发表于 2026-4-9 19:38
增加可靠性，同时提高速度

仅仅是上电复位，这样做对这两点有害无益，请参考官方设计

个人理解复位电路增加上拉电阻影响不大，毕竟内部有一个50K左右的上拉电阻。结合电容来看，就是一个充电过程，使得复位引脚滞后于VDD 上电。 RC的值越大，上电越慢，这一点使得复位时间边长，本身不影响复位。

但是考虑到：1. 如果NRST（并非必须）连接了调试器或复位芯片，那么调试器去拉低这个引脚就很难了（有个10uf 电容）
                   2. 内部发生复位时，这个脚由内部驱动拉低，但是由于外部有大电容，放电比较多，对这个脚有伤害。
考虑到上面两点，这个电容不易太大。

除了检查VCC值外，会不会Voltage没有给到MCU？

还有就是你的电源 地 没处理好？不妨检查下。

zhoupxa 发表于 2026-4-9 22:12
仅仅是上电复位，这样做对这两点有害无益，请参考官方设计

把10uF换成1，就可以提高速度，真就是官方的方案，怎么就成了非官方了。
