STM32L4P5xx 出厂固化的系统存储区 Bootloader 是否认可 RAM3 作为栈指针的合法 SRAM 区域？

我烧录完 Bank2 固件后配置 BFB2 位，芯片无法从 Bank2 启动。链接脚本将栈顶放置在 RAM3 区域；Bank1（0x08000000）与 Bank2（0x08040000）中断向量表首地址存储的栈顶值均为0x20050000，我想确认该配置是否合规。

芯片为 512KB Flash 型号 STM32L4P5xE；选项字节配置：nBOOT1=1、nSWBOOT0=0、nBOOT0=1（硬件 BOOT0 引脚拉低）。

清除 BFB2 后芯片可正常从 Bank1 启动；对比 0x08000000 与 0x08040000 两段 Flash 完整内容，固件数据完全一致。

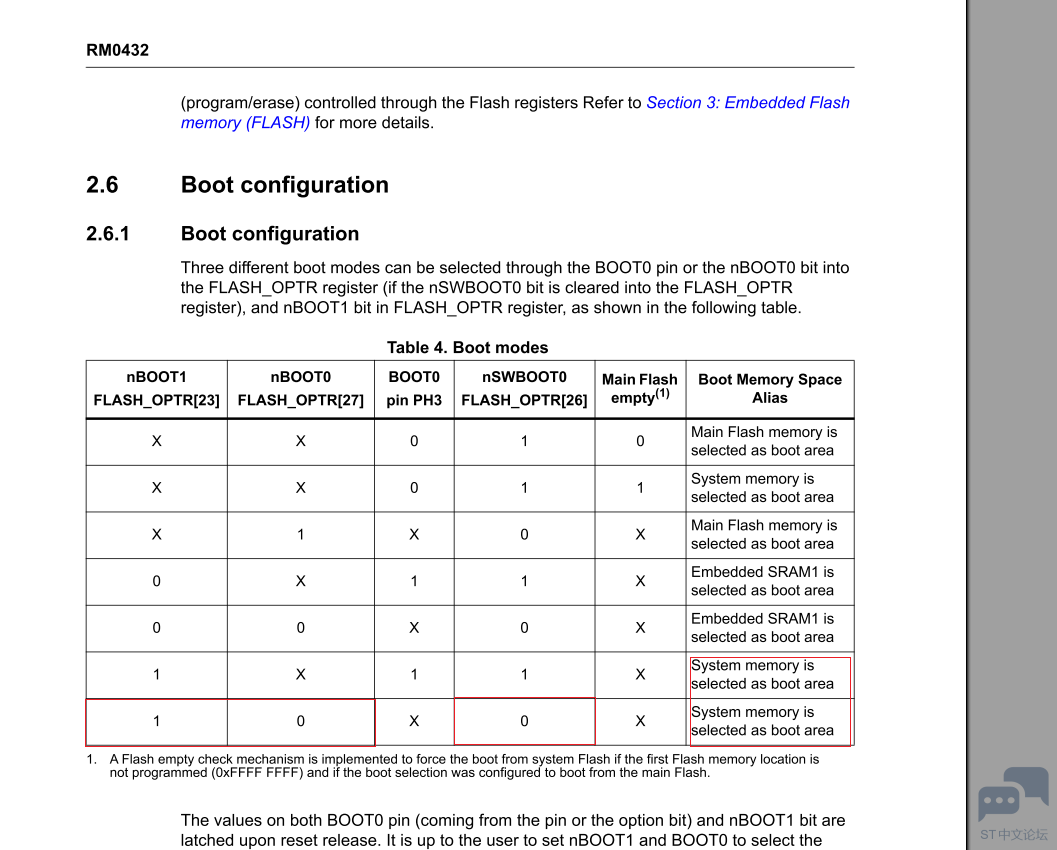

这个option byte 的配置似乎和参考手册的不一样呀，你再核对一下看看

bootloader默认使用什么RAM区，作为我们用户不用关心的。

至于你BANK2区代码所用哪里RAM区是你组织代码过程决定的，你现在跳到BANK2无法正常运行，重点检查 MSP合法性检查是否通过了、中断矢量表是否配置正确了。

基本功能的验证可以先在BANK1验证好。
