一、硬件介绍

产品特点

使用的是天空星STM32F407开发板，搭载ARM Cortex-M4F内核的STM32F407VET6，最高主频为168MHz，Flash 512KB，SRAM 192KB，板载SPI Flash、Micro SD卡插槽等；

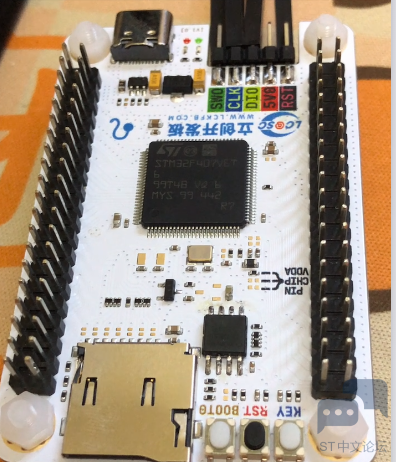

STM32F407VET6

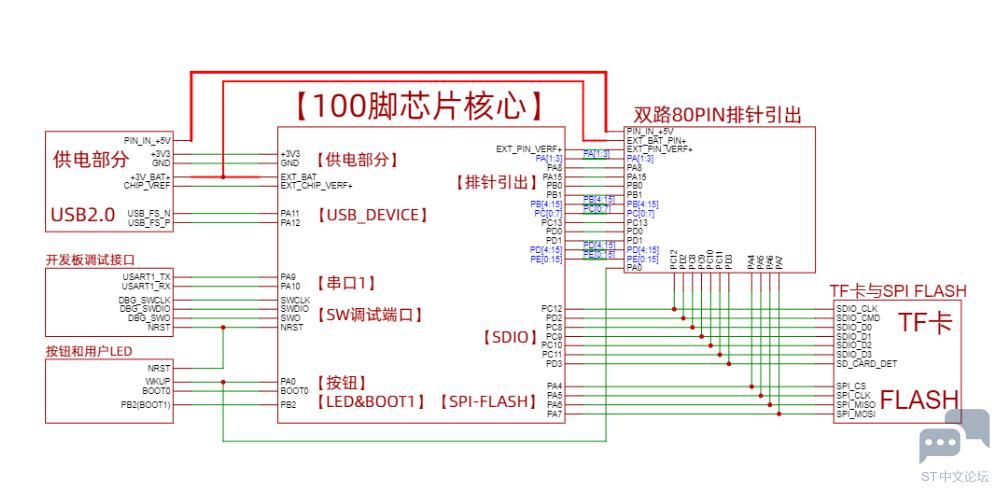

主要原理图

---

二、环境搭建

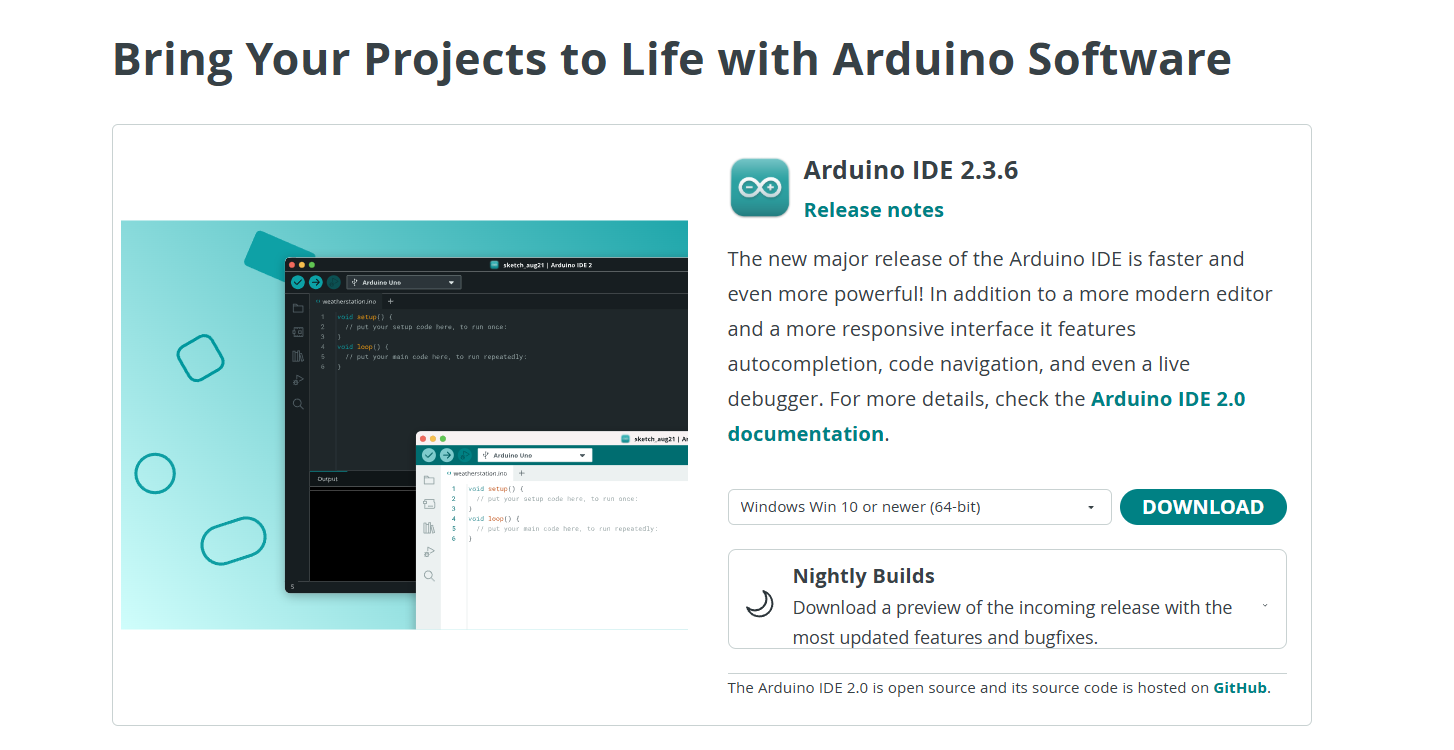

1、下载Arduino IDE

2、搭建方法

搭建方法点此查看！！！

---

三、硬件设备

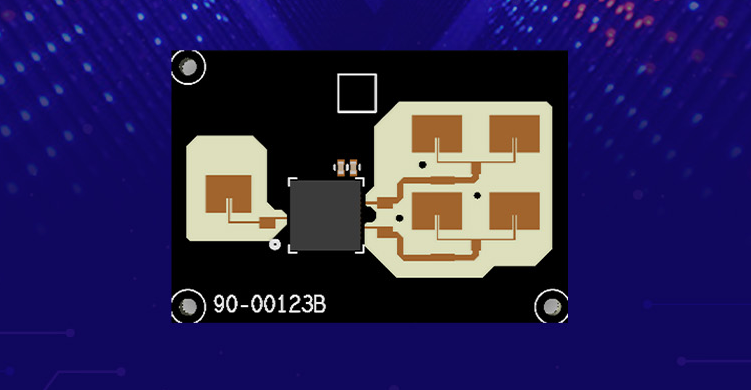

雷达模块(CEM5831E-M12)

CEM5831E-M12 是一款一发两收24GHz毫米波人体存在检测雷达模块。除了检测人体有无及距离外，还可以输出人体相对于雷达的角度，实现人体的位置检测，实现分区域联动控制，可同时检测三个运动目标；

相关参数信息

参数	典型值
频率	24GHz ISM
调制方式	FMCW
检测距离	裸板1米平挂：运动直线距离7米，存在直线距离5米
供电	5V
电流	120mA（平均电流）
输出串口电平	3.3V
检测周期	50ms
数据格式	串口 16进制输出
距离精度	+/-0.3m
角度误差	+/-10°
检测目标数	3个

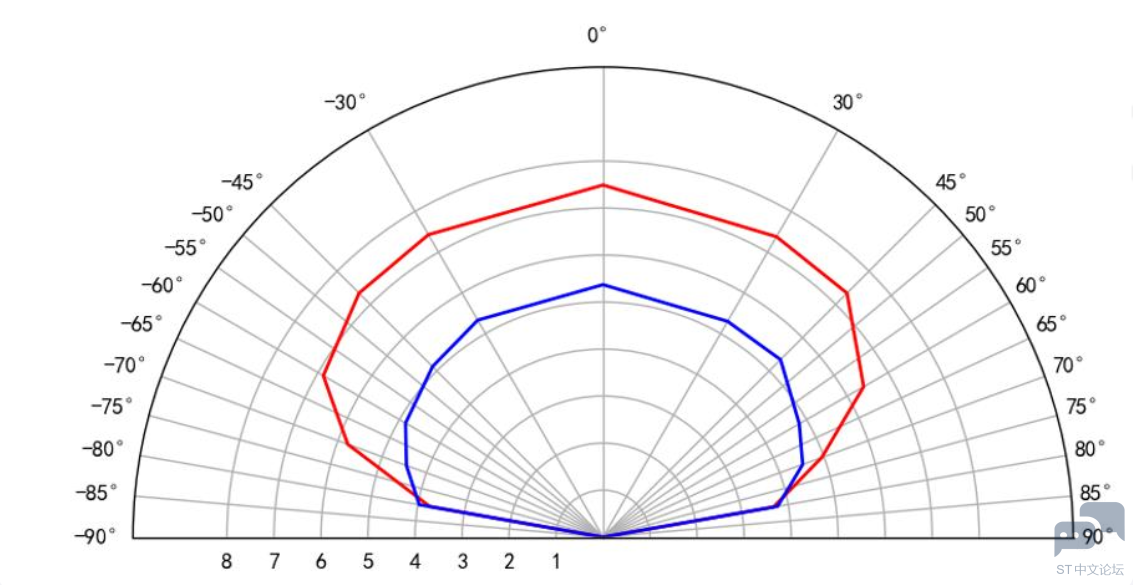

检测角度范围

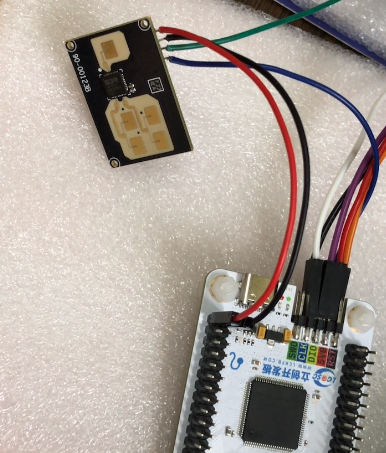

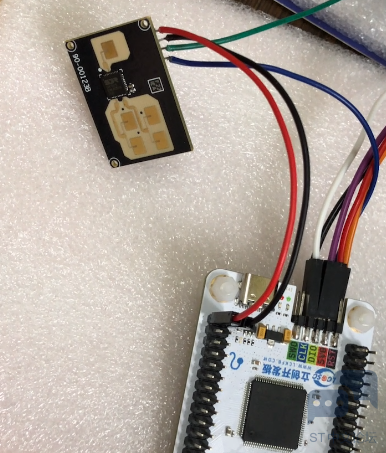

实物连接效果

硬件引脚	-	-	-	-
STM32	PA10(RX)	5V	GND	-
雷达模块	TX	5V	GND	-

---

四、代码编写

效果：在串口上显示，雷达模块当前监测到的目标个数ID，以及对应的人体运动相关信息；

示例 ID: 1 | 距离: 65 cm | 速度: -24 cm/s | 相对角度: 9 °

(其中速度的符号(-) ，代表目标正靠近雷达)

主要相关代码

// ========== 雷达协议配置 ==========
#define HEAD            0xCF
#define TAIL            0xEF
#define BUF_SIZE        50
#define DATA_PER_TARGET 8   // 单个目标固定8字节

// 接收缓冲区
uint8_t buf[BUF_SIZE] = {0};
uint8_t bufLen = 0;

struct Target {
  uint8_t  id;
  uint16_t distance;  // 距离 cm
  int16_t  speed;     // 速度 cm/s
  int8_t   angle;     // 相对角度
};

// 硬件串口1：RX=PA10， TX=PA9
HardwareSerial Serial1(PA10, PA9);
Target target;

void setup() {
  Serial1.begin(115200);
  delay(100);
}

void loop() {
  while (Serial1.available() > 0) {
    uint8_t rxB = Serial1.read();
    if (rxB == HEAD) {
      bufLen = 0;
    }
    if (bufLen < BUF_SIZE) {
      buf[bufLen++] = rxB;
    } else {
      bufLen = 0;
      continue;
    }
    if (rxB == TAIL) {
      parseFrame();
      bufLen = 0;
    }
  }
}

void parseFrame() {
  const uint8_t MIN_FRAME_LEN = 13;
  if (bufLen < MIN_FRAME_LEN) {
    return;
  }

  if (buf[0] != HEAD) {
    return;
  }
  uint8_t targetNum = buf[3];
  uint16_t dataTotalLen = 4 + targetNum * DATA_PER_TARGET;
  if (targetNum == 0 || dataTotalLen >= bufLen) {
    return;
  }

  Serial1.print("检测到目标个数： ");
  Serial1.println(targetNum);
  Serial1.println("----------------------------------------");

  for (uint8_t i = 0; i < targetNum; i++) {
    uint16_t pos = 4 + i * DATA_PER_TARGET;
    target.id       = buf[pos];
    target.distance = (buf[pos + 1] << 8) | buf[pos + 2];
    target.speed    = (buf[pos + 3] << 8) | buf[pos + 4];
    target.angle    = buf[pos + 5];
    Serial1.printf("ID:%2d | 距离:%4d cm | 速度:%4d cm/s | 相对角度:%3d °\n",
                   target.id, target.distance, target.speed, target.angle);
  }
  Serial1.println("----------------------------------------\n");
}

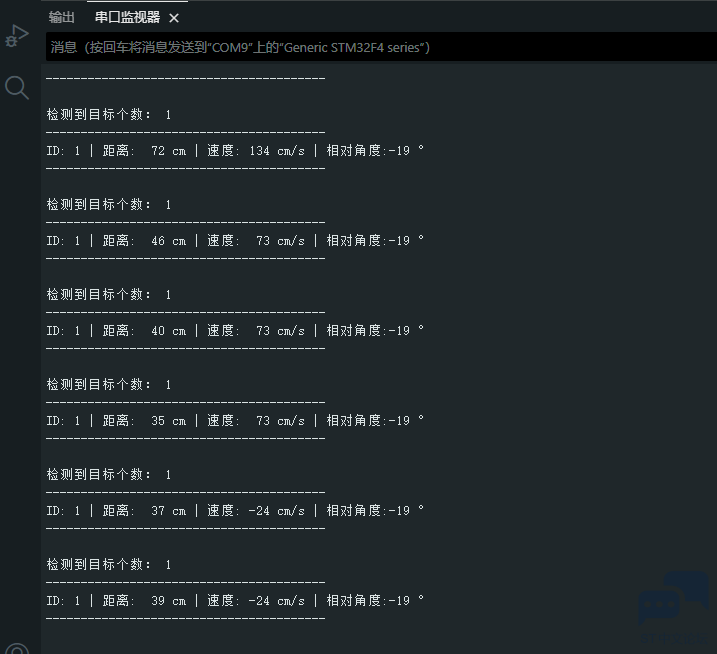

五、效果演示
