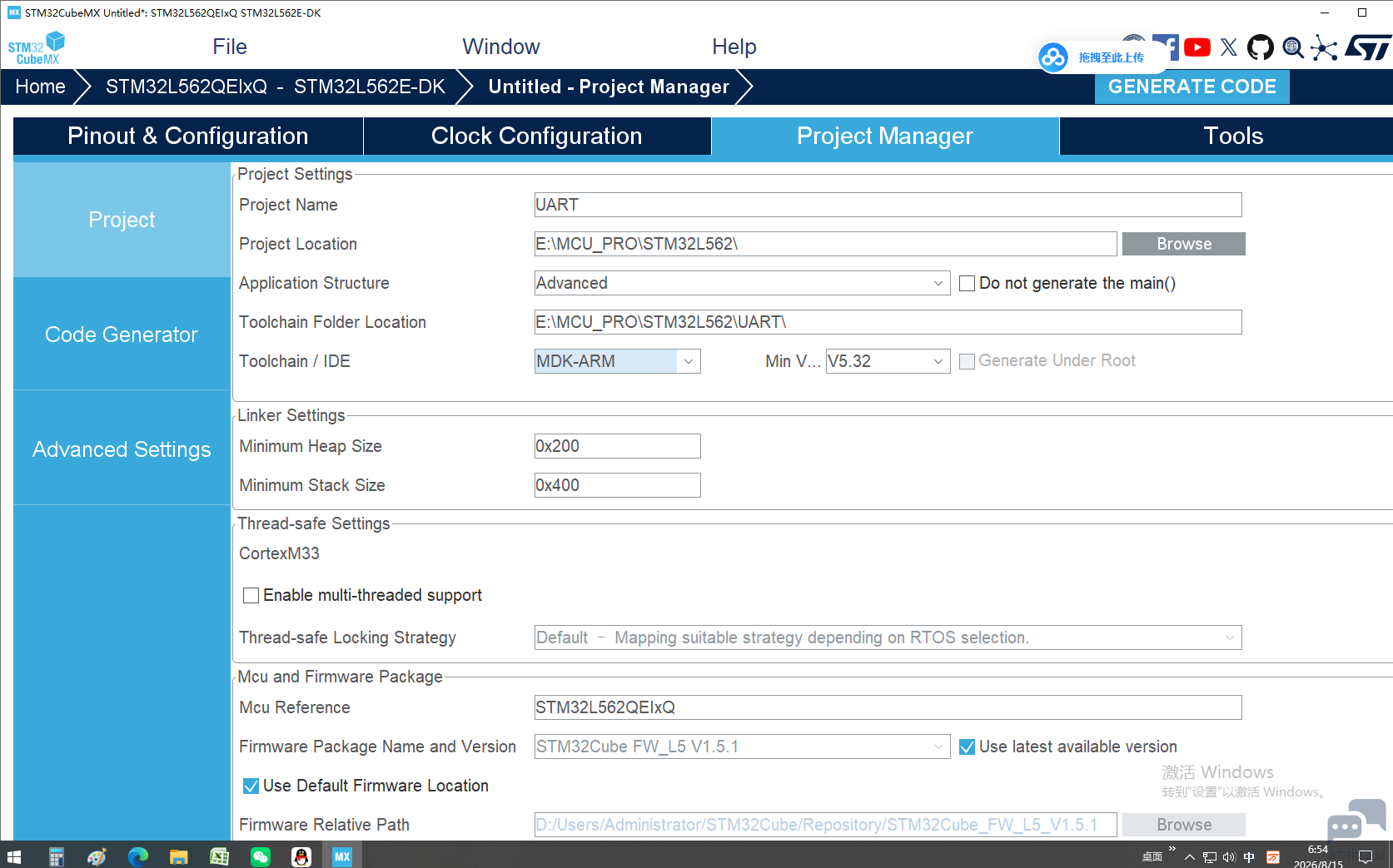

昨日尝试在BSP例程中直接添加串口通讯的代码不成功,今日则改用CubeMX设置并生成测试项目。' B6 o* d7 F1 _+ m- m6 Z 5 I/ U( r9 @$ L% x 启动CubeMX,设置好测试项目的基本参数:) _. \: l. n9 S

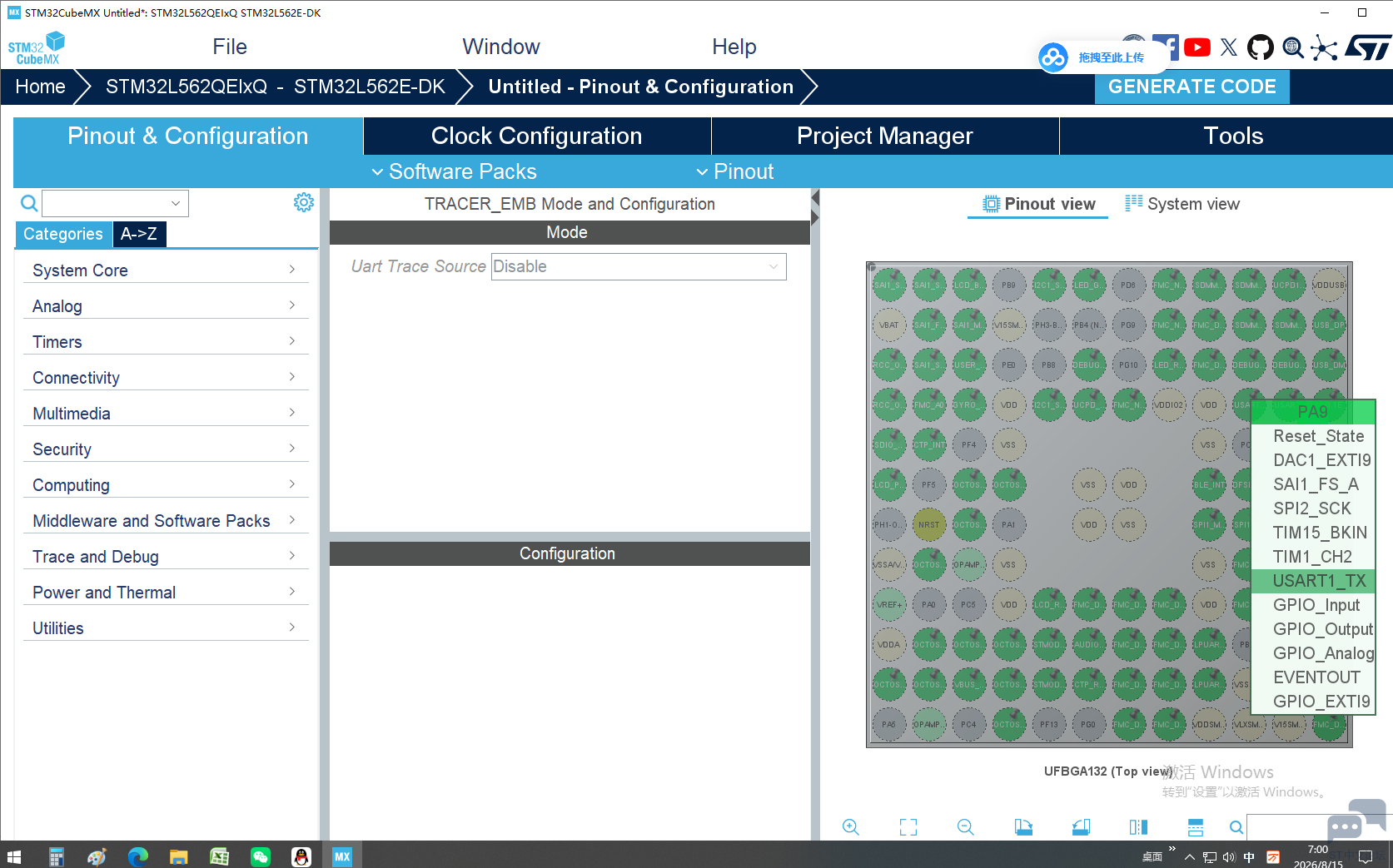

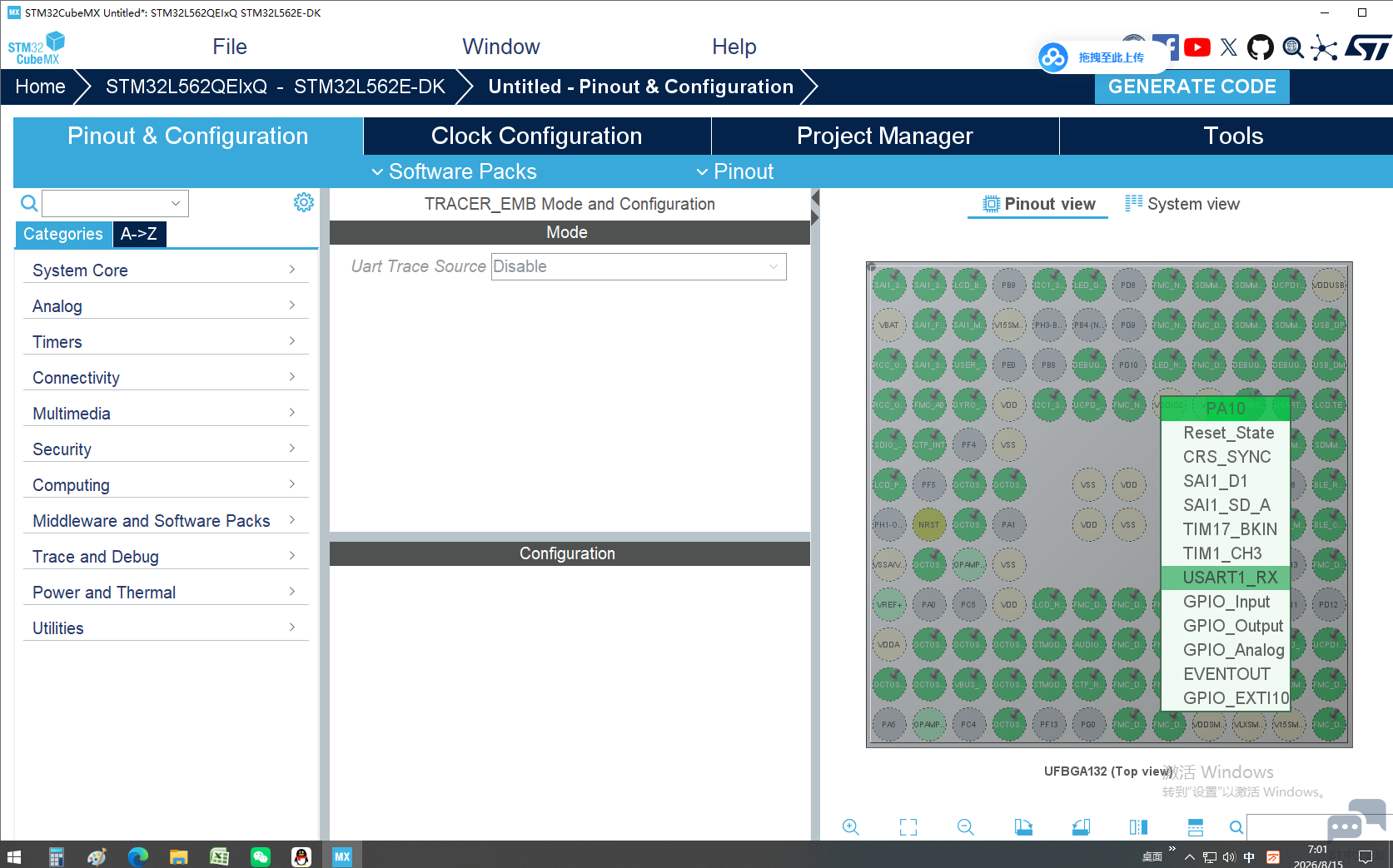

找到USART1的TX,RX引脚A9和A10,发现CubeMX早已预置好了引脚功能:

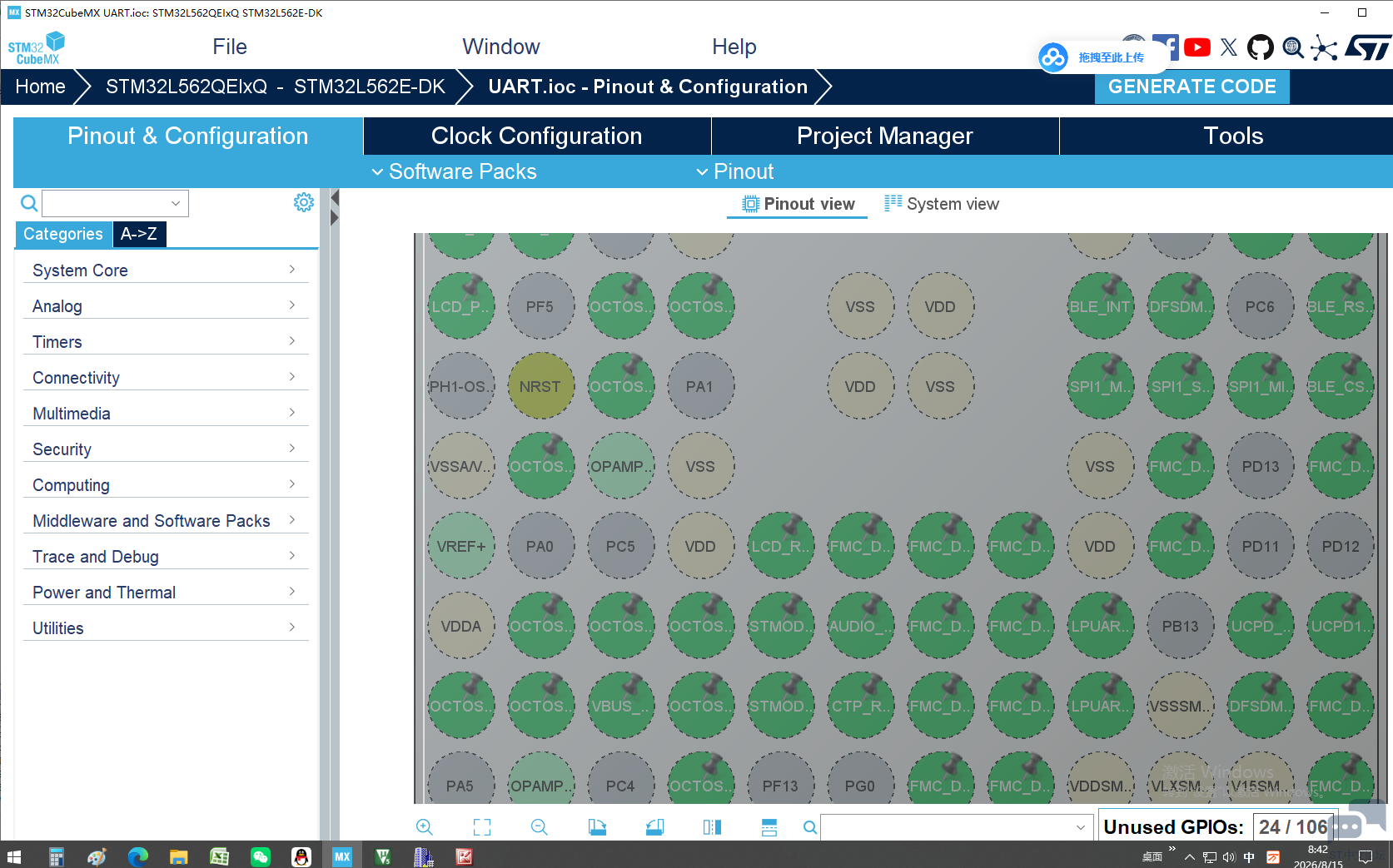

仔细查看其它引脚,才发现与板上资源相关的引脚早已预置妥当,我最初收到板子进入CubeMX进行配置时,还曾抱怨CubeMX没有BSP配置的选项呢,原来早已将相应的引脚配置好了,不需要用户再逐个配置:3 V; X5 N( j5 u1 J* W. Q) e$ M

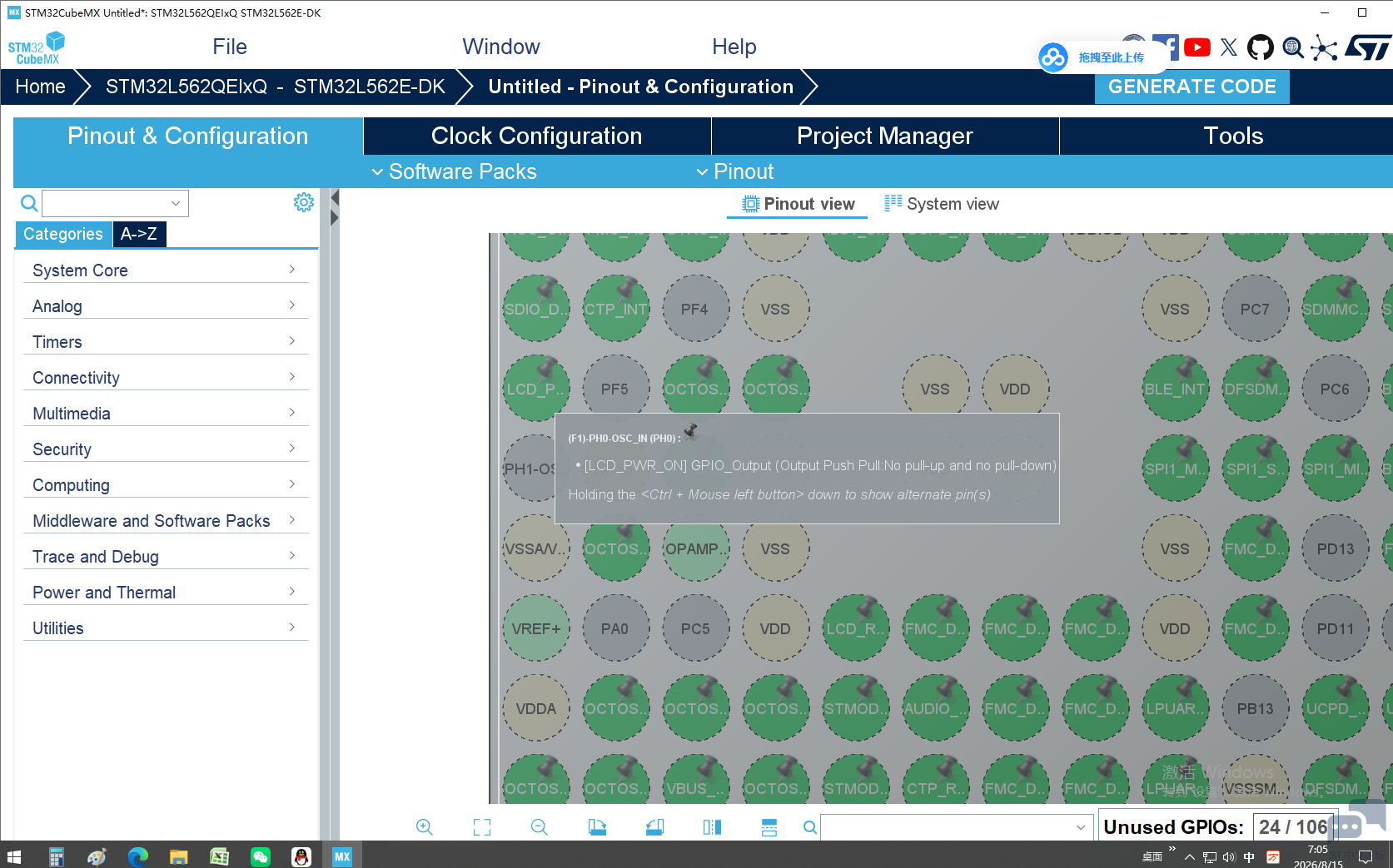

造成当初误解的客观原因还是引脚太多,图片没有放大是看不清局部标识的:

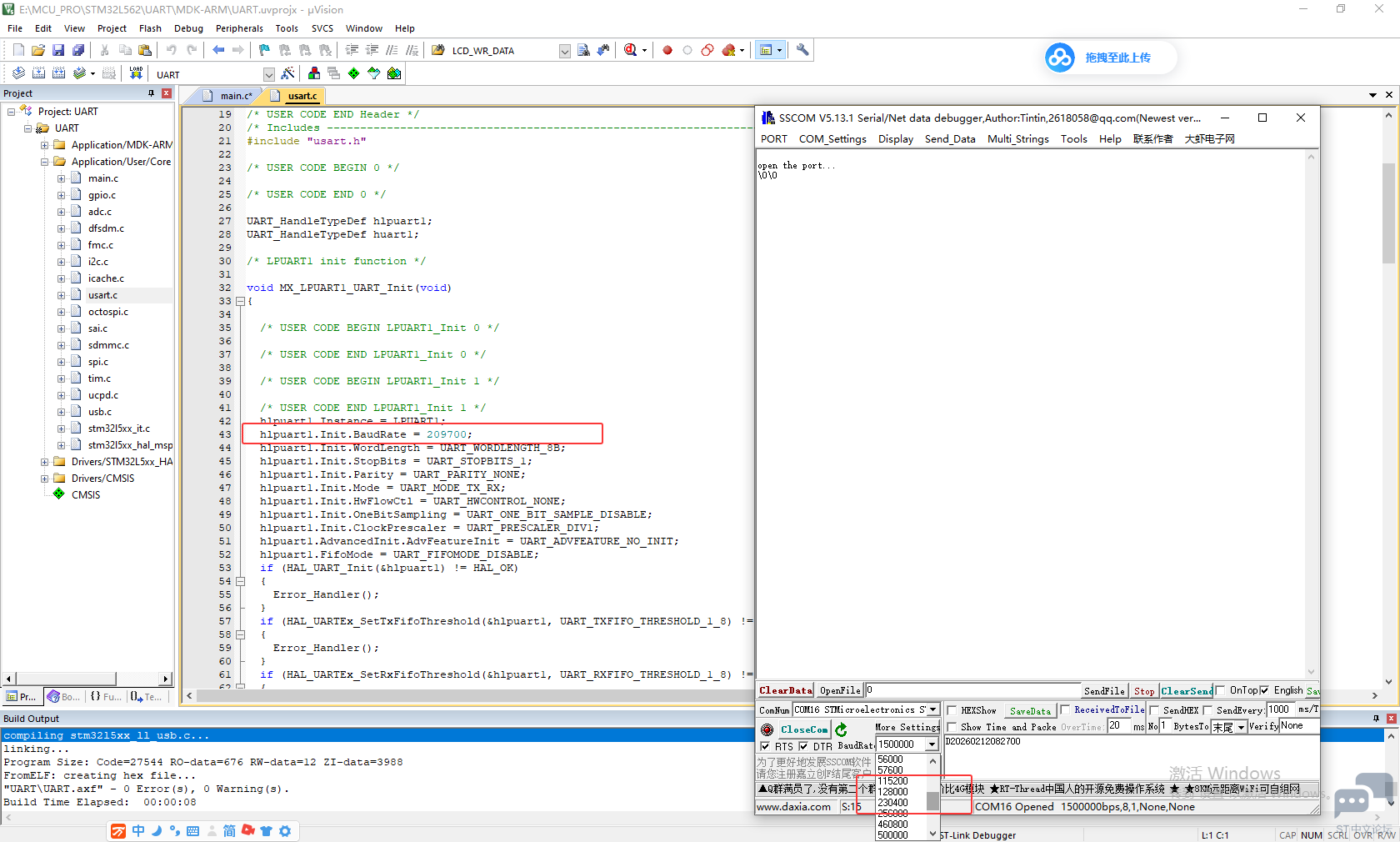

生成代码后看到配置了两个串口,分别是LPUART1和USART1,其中LPUART1配置的波特率是209700,这个波特率在串口测试助手中找不到对应的选项,故应该不是通过ST-LINK的虚拟串口:

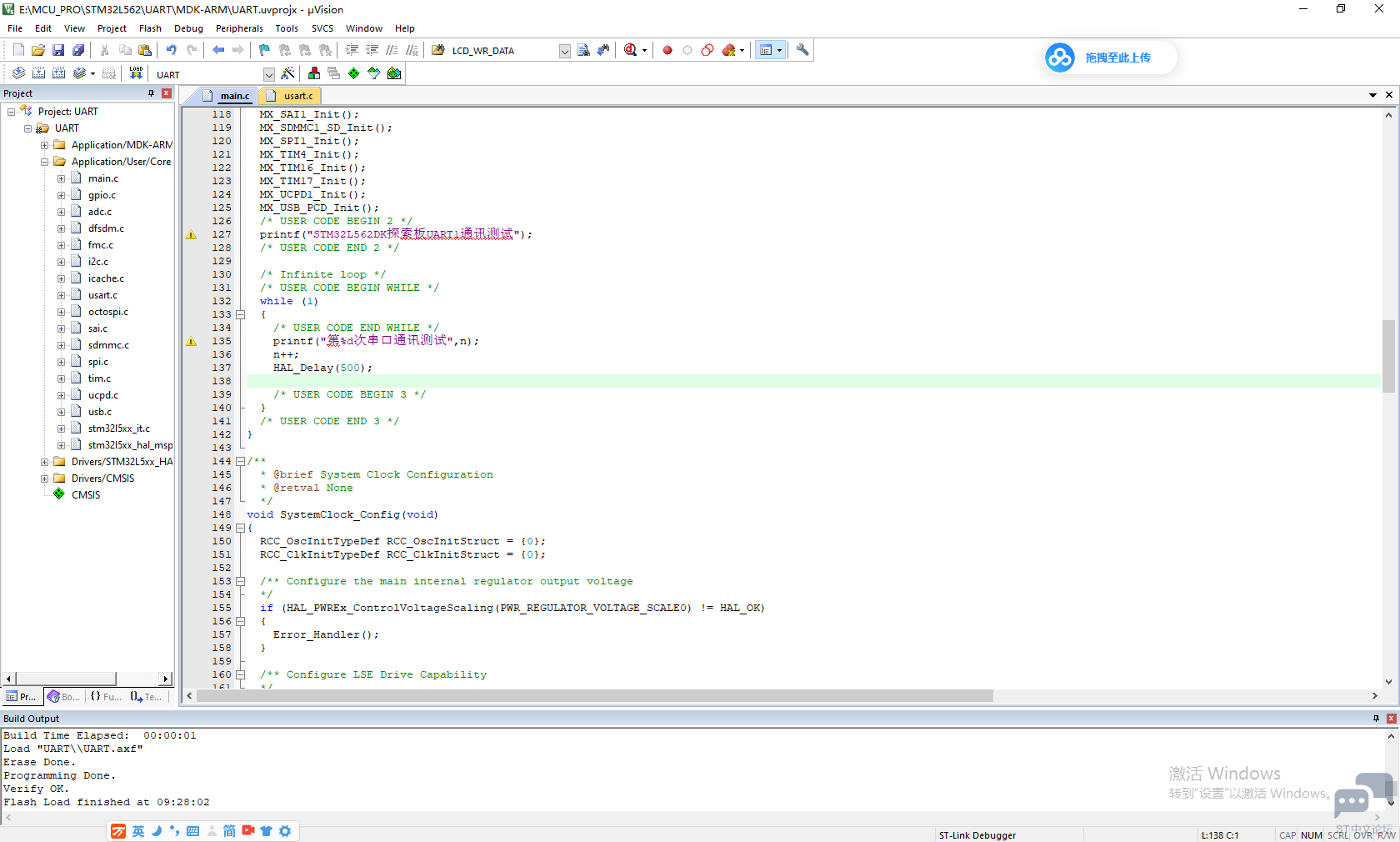

就使用USART1串口进行测试,写好串口重定向代码:
x% k# t* Z- c" a8 ^ 再main函数中写入定时发送的代码:
7 z! Q+ i5 F3 u [ 编译和下载烧录都顺利通过,但在串口测试助手中却收不到任何数据。 7 K" d3 h' b7 e) b4 v; @) m |
