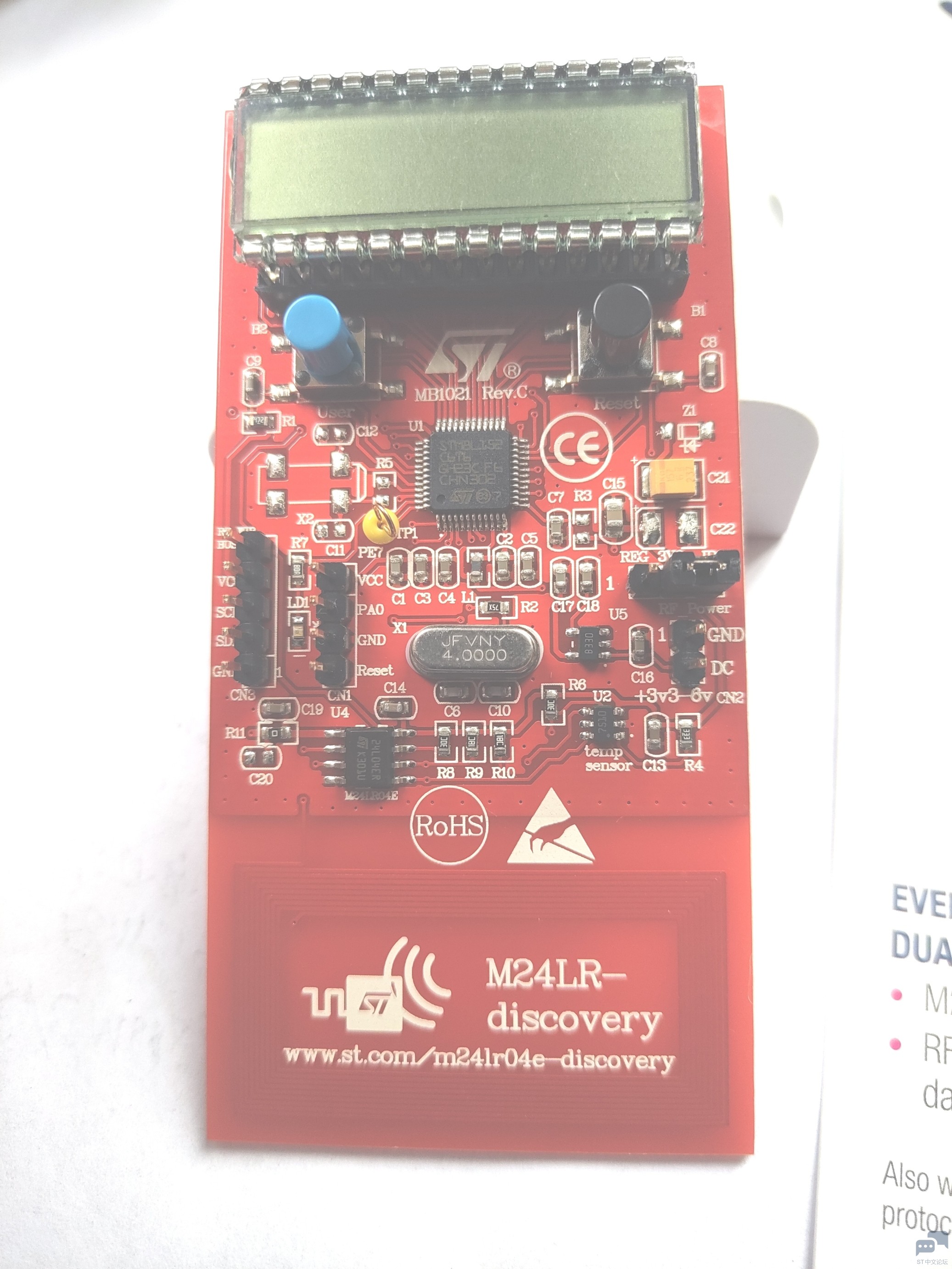

经过十多天时间的测试和查看资料，我对M24LR-discovery有了初步的了解。这是对M24LR-04E进行评估的的套件，M24LRXX-E是双接口EEPROM，该EEPROM具有能量收集模拟输出和用户可配置的数字输出功能。套件由两块板子组成：
7 ]6 V6 o* f$ W4 F

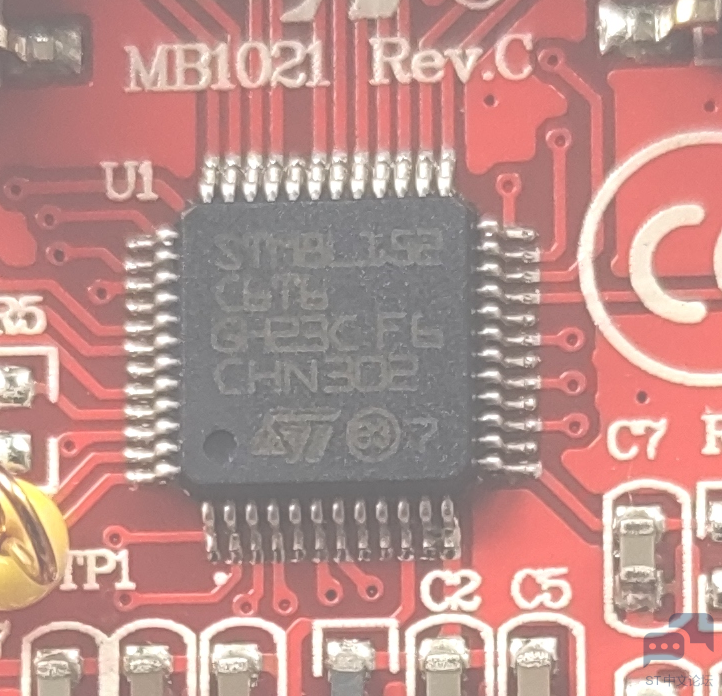

其中的红色板子是主角，靠左下部分就是M24LR芯片，中间稍大些的芯片就是ST8L52C6T6芯片：
# s5 _& C3 }6 Q  X. R+ f, o
: R0 a' `. u5 i) u
3 c$ ?2 h. O' z( Z/ B" `板子上方是6位24段液晶屏，可以组成数字、大写字母和部分符号：

, l: o. l5 m' H/ ^) B

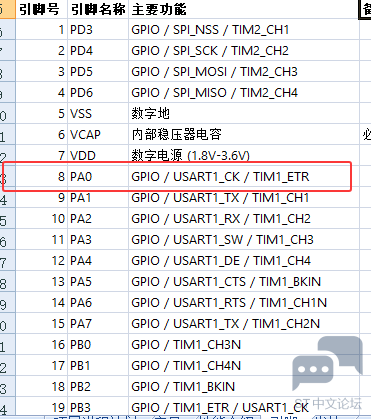

/ j# n* k- u4 p7 f) o) P4 w中部靠左边的CN3接口明显标注是I2C接口，旁边的CN1接口很可能就是下载接口，因为其除了电源和接地引脚外，还有A0和复位引脚：
+ K: T) X& K* b2 v

这块板子可以从NFC设备获得电源，也可以接入外部电源。资料中介绍外部电源通过CN2接口输入，并通过JP1的跳线帽进行设置。但我的测试没有成功，从这里输入4.5V电源时，板子还有发热现象，电源调整到3.3V时虽无发热，但屏幕无显示。我是通过将外部3.3V电源直接接在CN1或CN3对应的引脚上进行测试的。
5 J3 f% N0 n! c$ {7 C

未完待续......
/ P2 \8 W5 I9 P6 z; g' n
& {+ X4 X% S) u- `* N

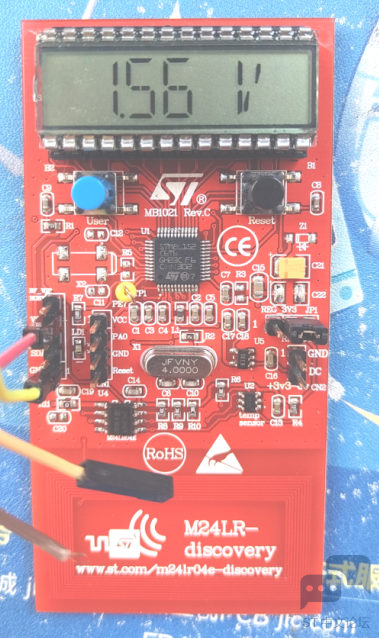

我通过CN3或CN1给小板供电测试时，将供电电压调到1.56V时，板子尚能工作，充分证明了STM8-152的低功耗性能。


按下板子上的用户按钮，可以切换显示屏上的内容，分别为显示储存在EEPROM中的信息、显示当前的供电电压和当前的温度。
* O0 f) Z. N7 d" A! p
  \7 ~9 R, D' T" M& U
6 j8 h7 i6 ]8 _1 o- @+ J. c" V我还下载了固件，准备给板子升级。但因电脑中无合适的编译平台，又不愿意再去下载安装对应的开发平台而作罢。
' {2 U% H1 U# b$ Q
' p+ E0 P2 r1 J# \7 p+ B

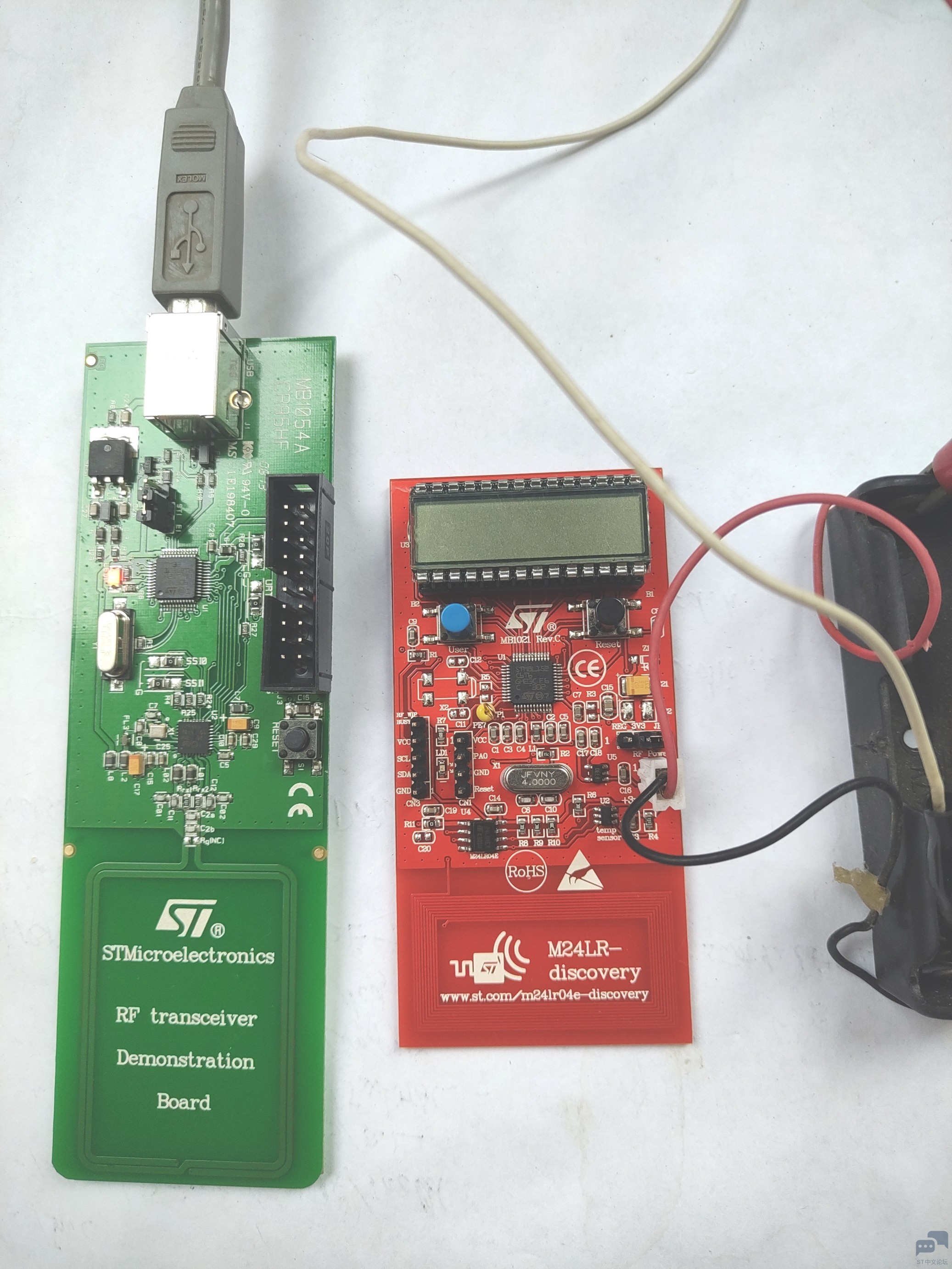

套件中的另一主角是块绿色的射频板，通过Type B接口与电脑连接：

7 j6 v# x0 P8 d1 u+ p% }! Z

板子下部有两圈射频天线，是与M24LR discovery板子通讯的。
" _. j5 f7 w3 {$ w在电脑上需要安装软件操控射频发射板：

0 S* r& g- p# Q( l# A( e

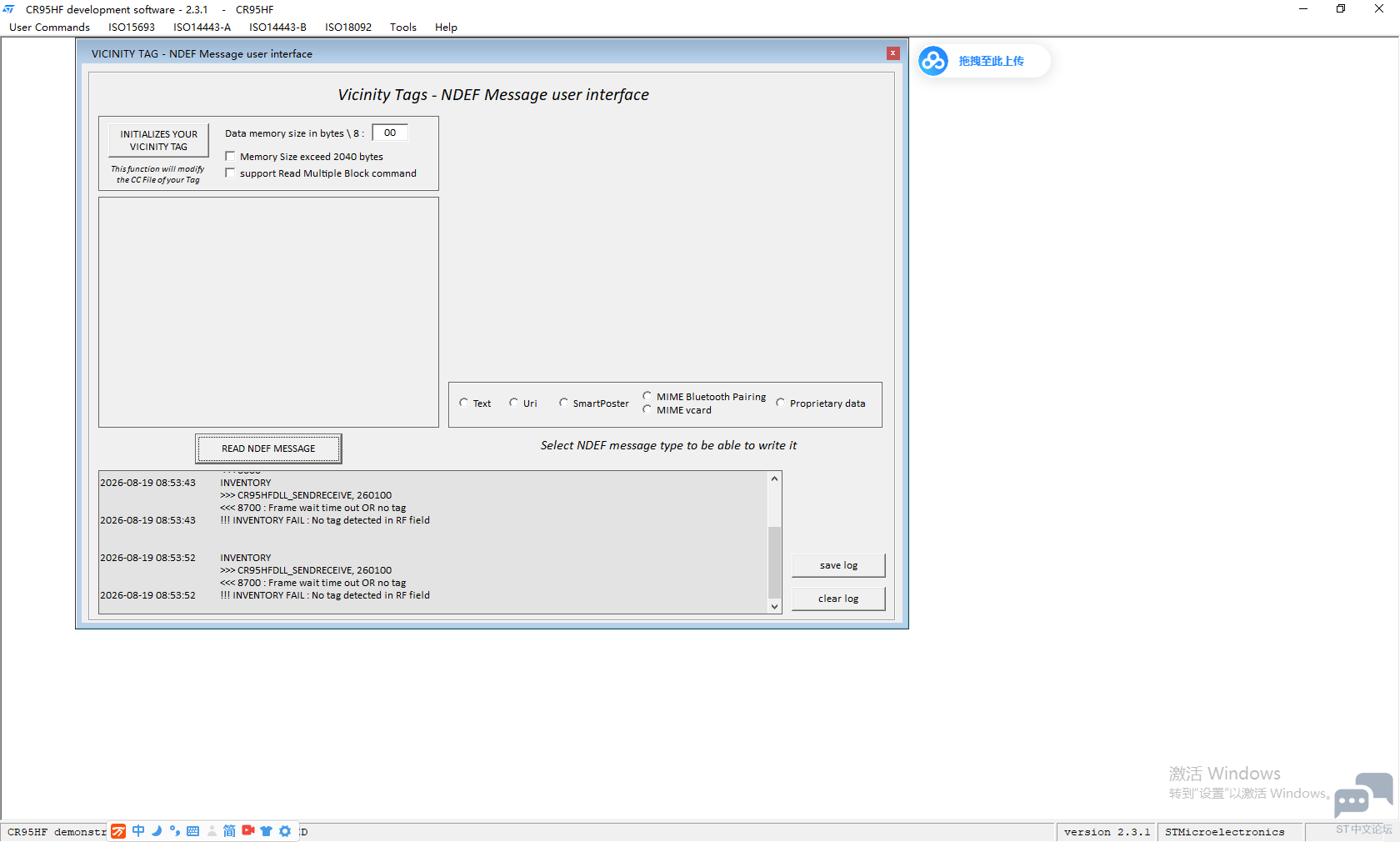

这是进入软件后的界面之一：


选择对应的型号：
+ j& U' f$ n6 y

2 T0 o, h9 L) Z  P! F/ B然后再到下拉菜单里找到对应芯片的选项：
' c- ?% p+ p1 p% F+ A

但是我不知道如何设置：
( i: n. L- b3 d8 v  @4 ?8 M
% I  Y% Y3 M9 F
5 {6 O6 a$ P7 K; A+ W# ~
4 _) `  l6 \) F5 n: o
$ O  F* q6 n! E2 V; P也不知道如何通过射频板与M24LR discovery进行通讯：
