stm32 多路采样求助

问答
是否解决:

zzzzzzydb7b11 回答时间：2019-5-14 20:17:21

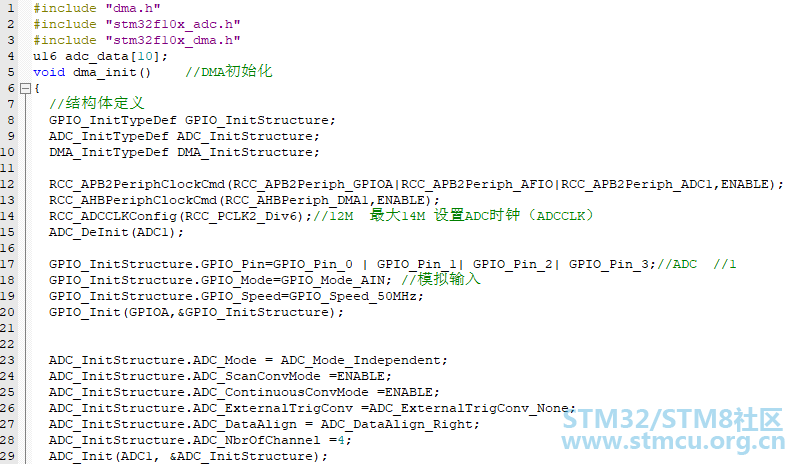

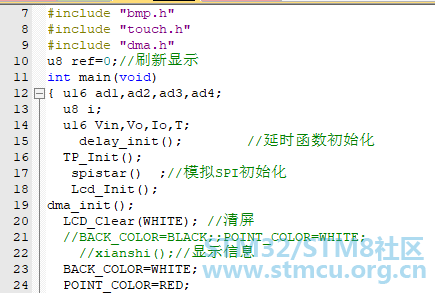

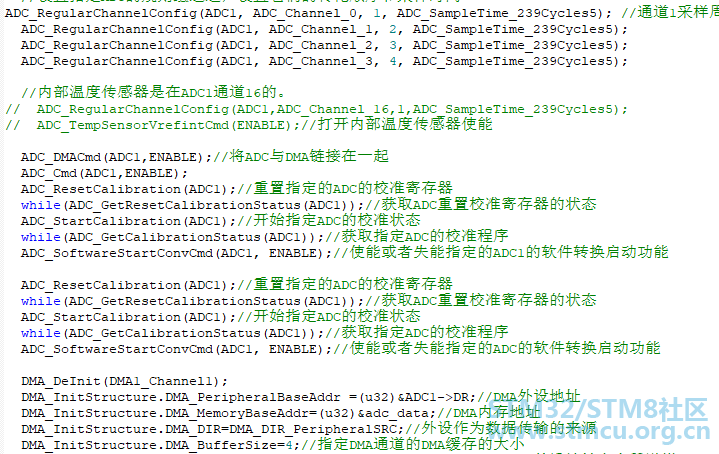

采样口是PA0,PA1,PA2,PA3。

赞 0 评论

a981223559 回答时间：2019-5-14 20:42:42

本帖最后由 a981223559 于 2019-5-14 20:45 编辑

ADC_SoftwareStartConvCmd(ADC1, ENABLE)这个函数写在初始化最后，DMA初始化在校准前

赞 0 评论

zzzzzzydb7b11 回答时间：2019-5-14 20:52:54

a981223559 发表于 2019-5-14 20:42
ADC_SoftwareStartConvCmd(ADC1, ENABLE)这个函数写在初始化最后，DMA初始化在校准前

您好。目前只有PA0口有数据显示（我还没有把AD值转换为电压值，所以数据有点大）。目前这四个AD口都是悬空的，应该有1V左右电压，所以不可能都是0的。这是什么原因呢？

赞 0 评论

a981223559 回答时间：2019-5-14 20:59:45

void  ADC1_Init(void)
{
ADC_InitTypeDef ADC_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1, ENABLE );       //使能ADC1通道时钟

RCC_ADCCLKConfig(RCC_PCLK2_Div6);       //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;       //模拟输入引脚
GPIO_Init(GPIOA, &GPIO_InitStructure);
ADC_DMA_Configuration();
ADC_DeInit(ADC1);    //复位ADC1
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC工作模式:ADC1和ADC2工作在独立模式
ADC_InitStructure.ADC_ScanConvMode = ENABLE; //扫描模式
ADC_InitStructure.ADC_ContinuousConvMode = ENABLE; //连续转换模式
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //转换由软件而不是外部触发启动
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //ADC数据右对齐
ADC_InitStructure.ADC_NbrOfChannel = 3;                                  //顺序进行规则转换的ADC通道的数目
ADC_Init(ADC1, &ADC_InitStructure);
// 设置指定的规则组通道和转换顺序
ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_239Cycles5);
ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 2, ADC_SampleTime_239Cycles5);
ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 3, ADC_SampleTime_239Cycles5);
// 开启ADC的DMA
ADC_DMACmd(ADC1, ENABLE);
ADC_Cmd(ADC1, ENABLE); //使能指定的ADC1
ADC_ResetCalibration(ADC1);       //使能复位校准
while(ADC_GetResetCalibrationStatus(ADC1)); //等待复位校准结束
ADC_StartCalibration(ADC1);      //开启AD校准
while(ADC_GetCalibrationStatus(ADC1)); //等待校准结束
ADC_SoftwareStartConvCmd(ADC1, ENABLE);
while(!DMA_GetFlagStatus(DMA1_FLAG_TC1));
/* Clear Channel 1 DMA1_FLAG_TC flag */
DMA_ClearFlag(DMA1_FLAG_TC1);
}

void ADC_DMA_Configuration(void)
{
/* ADC1  DMA1 Channel Config */
DMA_InitTypeDef DMA_InitStructure;
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); //使能DMA时钟

DMA_DeInit(DMA1_Channel1);    //将DMA的通道1寄存器重设为缺省值：ADC1连接DMA通道1
DMA_InitStructure.DMA_PeripheralBaseAddr =  (u32)&ADC1->DR;    //DMA外设ADC基地址
DMA_InitStructure.DMA_MemoryBaseAddr = (u32)&ADC_ConvertedValue;       //DMA内存基地址
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;    //内存作为数据传输的目的地
DMA_InitStructure.DMA_BufferSize = 768;    //此值为完整一轮DMA传输的次数,3通道每通道采集50次
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;    //外设地址不变
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;    //内存地址递增
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; //外设数据位宽度16位，即DMA传输尺寸
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord; //数据宽度16位
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;    //工作在循环缓存模式，一轮结束后自动开始下轮传输
DMA_InitStructure.DMA_Priority = DMA_Priority_High; //DMA通道 x拥有高优先级
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;    //DMA通道x禁止内存到内存
DMA_Init(DMA1_Channel1, &DMA_InitStructure);    //根据DMA_InitStruct中参数DMA通道
DMA_Cmd(DMA1_Channel1, ENABLE);
}

评分

参与人数 1	蝴蝶豆 +3	收起理由
STMCU	+ 3

查看全部评分

赞 0 评论

a981223559 回答时间：2019-5-14 21:00:21

zzzzzzydb7b11 发表于 2019-5-14 20:52
您好。目前只有PA0口有数据显示（我还没有把AD值转换为电压值，所以数据有点大）。目前这四个AD口都是悬 ...

直接参考我的程序吧，已经测试过没问题的

赞 0 评论

wenyangzeng 回答时间：2019-5-14 21:35:19

本帖最后由 wenyangzeng 于 2019-5-14 21:39 编辑

1、楼主既然配置了DMA，就应该等待DMA传输结束标志位，才去读取数据而非等待ADC转换结束。
2、既然ADC配置了连续采样模式，启动一次就够了，不应该一直启动ADC采样转换。

评分

参与人数 1	蝴蝶豆 +2	收起理由
STMCU	+ 2

查看全部评分

赞 0 评论

zzzzzzydb7b11 回答时间：2019-5-14 21:41:14

a981223559 发表于 2019-5-14 20:59
void ADC1_Init(void)
{
ADC_InitTypeDef ADC_InitStructure;

DMA_InitStructure.DMA_BufferSize = 768;
这个数据是怎么计算出来的呢？如果是4个通道，计算式子是什么呢？

按照您给的程序试了一次，四路都有示数，但我把每个引脚下拉后，示数并未回到0，应该还有一些问题。

十分感谢您的帮助！

赞 0 评论

zzzzzzydb7b11 回答时间：2019-5-14 22:29:45

wenyangzeng 发表于 2019-5-14 21:35
1、楼主既然配置了DMA，就应该等待DMA传输结束标志位，才去读取数据而非等待ADC转换结束。
2、既然ADC配置 ...

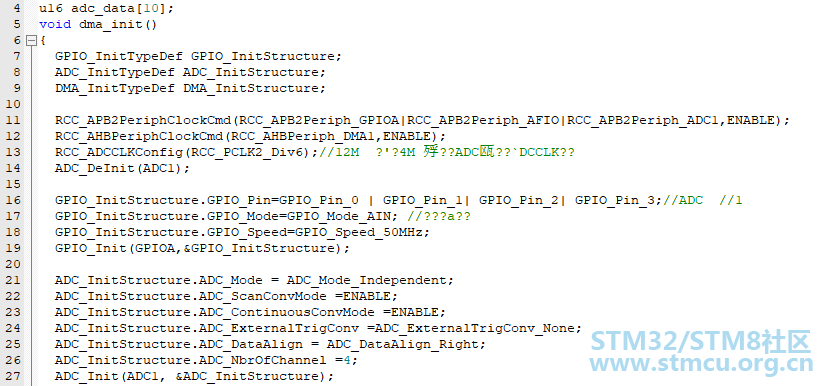

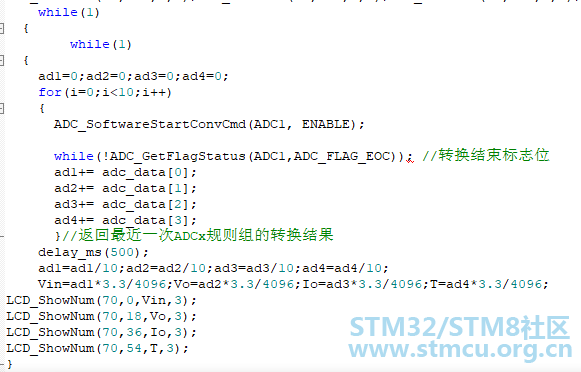

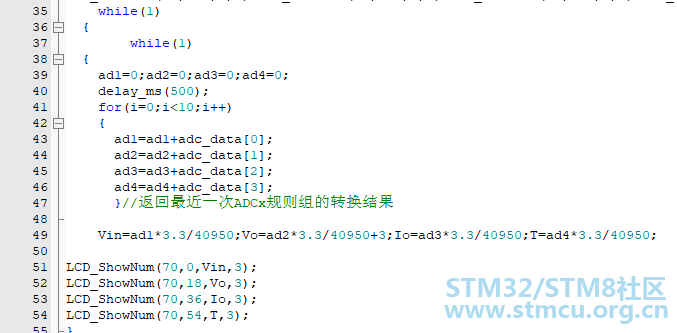

您好：1.主函数部分我已经把ADC转换标志位去除了。改成：
         while(1)
{
while(1)
{
ad1=0;ad2=0;ad3=0;ad4=0;
for(i=0;i<10;i++)
{
   ad1+=adc_data[0];
ad2+=adc_data[1];
ad3+=adc_data[2];
   ad4+=adc_data[3];
}
   同时，在dma_init()加入了
while(!DMA_GetFlagStatus(DMA1_FLAG_TC1));
DMA_ClearFlag(DMA1_FLAG_TC1);

2.那个不知道怎么写重复了，已经删除了。

感谢您看我的程序。我有一个问题想问您，有的程序里写的是ad+=adc_data[0]或者ad+=ADC_ConvertedValue[0]。adc_data[0]和ADC_ConvertedValue[0] 代表的是通道0里的数据吗，为什么一个u16 adc_data[10]或者u16 ADC_ConvertedValue就可以把DMA的数值存在这个数组里了呢，是在哪个函数里定义了么？

赞 0 评论

zzzzzzydb7b11 回答时间：2019-5-15 08:43:33

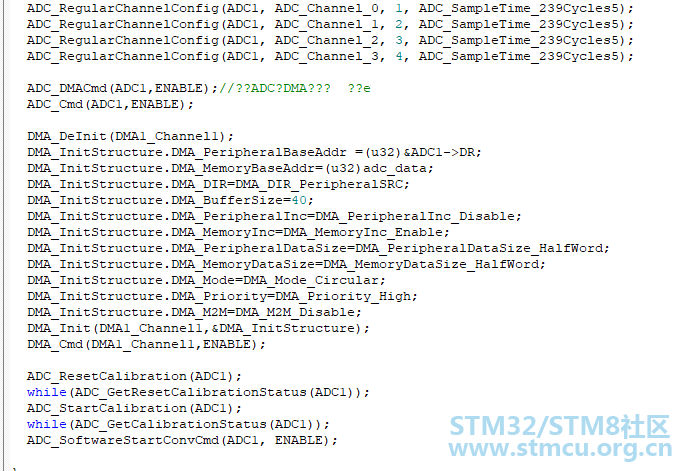

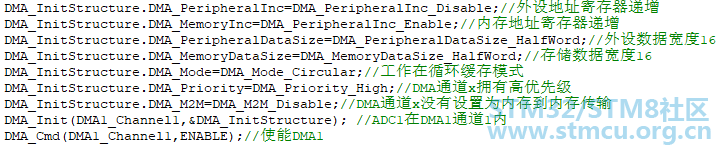

原来的程序中有一处错误：DMA_InitStructure.DMA_MemoryInc=DMA_PeripheralInc_Enable;将此语句应改为
DMA_InitStructure.DMA_MemoryInc=DMA_MemoryInc_Enable;
此时都能读到数据，但不正确，情况和5楼的程序效果一样。显示的都为波动数字（1-900多变化），四个都是。即使下拉PA0,PA1,PA2,PA3四个采样口，显示依然波动。还在调试中。

赞 0 评论

wenyangzeng 回答时间：2019-5-15 09:52:19

本帖最后由 wenyangzeng 于 2019-5-15 10:34 编辑

zzzzzzydb7b11 发表于 2019-5-14 22:29
您好：1.主函数部分我已经把ADC转换标志位去除了。改成：
while(1)
{

在楼主的ADC_DMA_Configuration()函数中：
DMA传送数据的基地址是ADC1->DR,目标地址是adc_data[],
按理一次转换4个通道，DMA传输：DMA_Instructure.DMA_BufferSize就应该是4，楼主设置为768，这样一次DMA传输就有192组×4通道的ADC转换数据了。楼主如果要一次转换这么多，adc_data[]数组就要设置足够的缓冲区，读取的通道数据也要认真区分了。
