现在给芯片供电是3.0V，芯片有时候不工作，检测VCAP为1V，有什么好的解决办法吗？

首先从硬件角度看，假定使用的是H723芯片

1. VCAP 的值太小。

2. VDDLDO电流很大，中间有R14会引起很大压降。

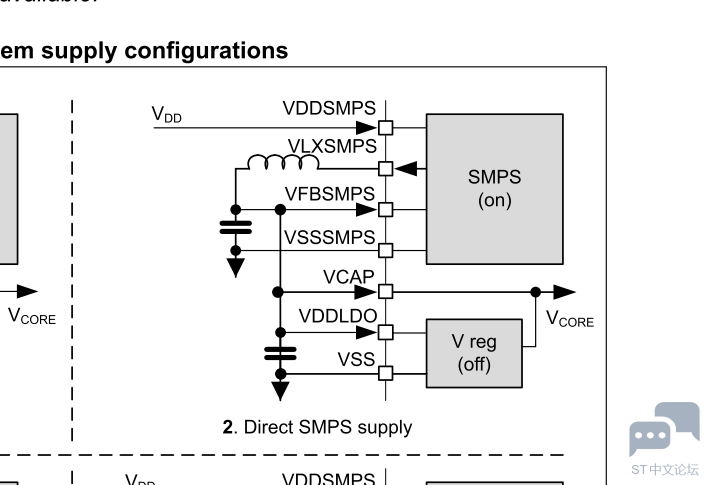

3. 最好的方式是使用内部SMP给内核供电，这样效率最高，芯片发热量小。

butterflyspring 发表于 2026-4-10 17:47
首先从硬件角度看，假定使用的是H723芯片1. VCAP 的值太小。2. VDDLDO电流很大，中间有R14会引起很大压降。 ...

首先，采用的芯片是STM32H725VGT3，VCAP的值是由外部电源经过内部的LDO转变而来的，但是现在外部电源只能为3.0V，所以VCAP的值现在固定了，将R14去掉了，而且C6的电容上并联了一个10uf的电容，现在的情况是第一次上电会异常，如果第一次异常之后直接关电重新上电就会正常

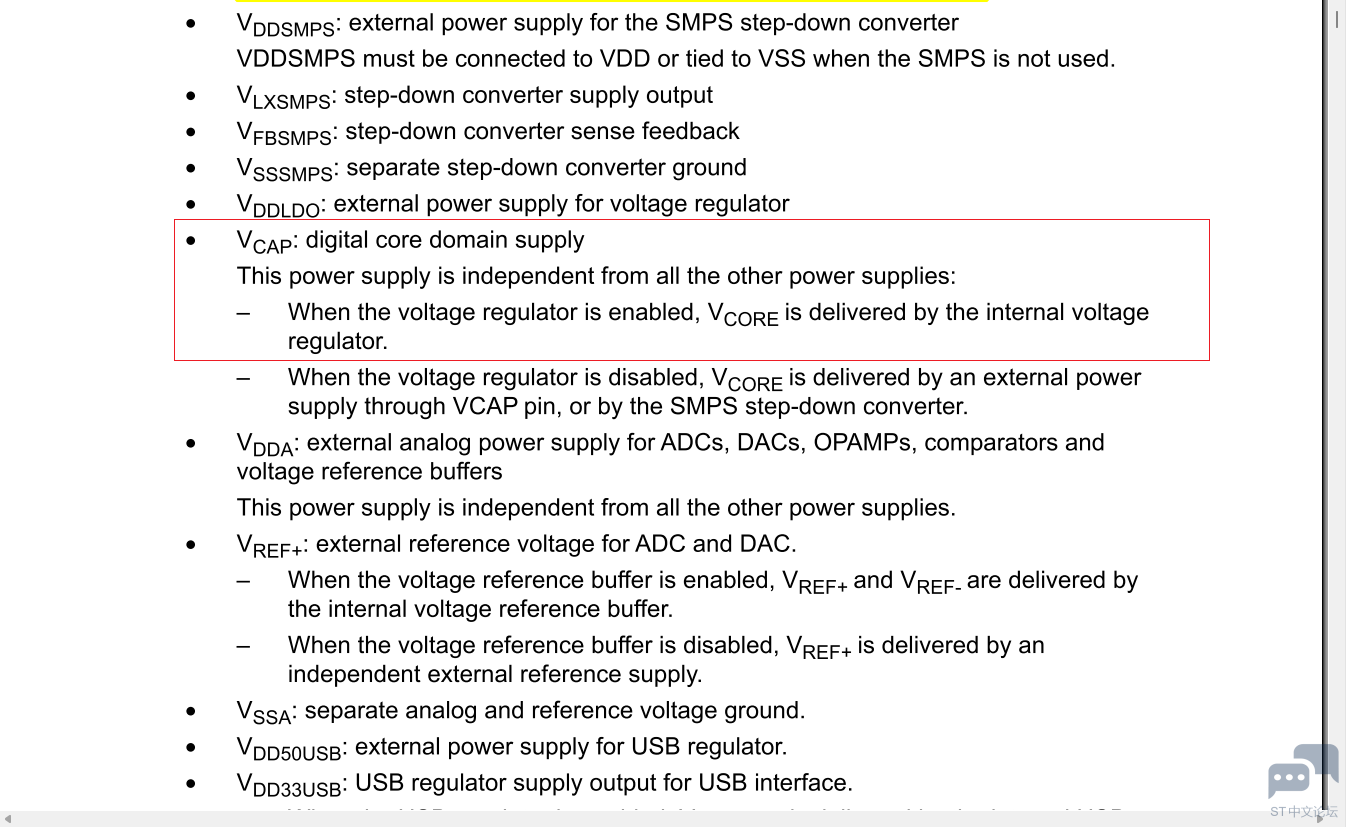

VCAP 上的电容是为了稳定内核电压的，厂家经过了计算和验证，手册上给出了描述和数值。 你用的这个型号有三个VCAP脚，所以要两个 2.2UF的外部电容。 VDD 是可以给VDDLDO供电的，就是发热比其他方式大一些，注意控制功耗和散热。

butterflyspring 发表于 2026-4-13 10:41
VCAP 上的电容是为了稳定内核电压的，厂家经过了计算和验证，手册上给出了描述和数值。 你用的这个型号有三 ...

并联两个2.2uf的电容，将时钟调低，现在的现象是会有30S的启动时间，等待30S之后，内核才能正常工作。

Xa__ 发表于 2026-4-15 16:53
并联两个2.2uf的电容，将时钟调低，现在的现象是会有30S的启动时间，等待30S之后，内核才能正常工作 ...

[md]而且还必须加上硬件看门狗启动，不然内核无法复位启动

Xa__ 发表于 2026-4-15 16:53
[md]并联两个2.2uf的电容，将时钟调低，现在的现象是会有30S的启动时间，等待30S之后，内核才能正常工作 ...

没太明白"并联两个2.2uf电容"的意思。

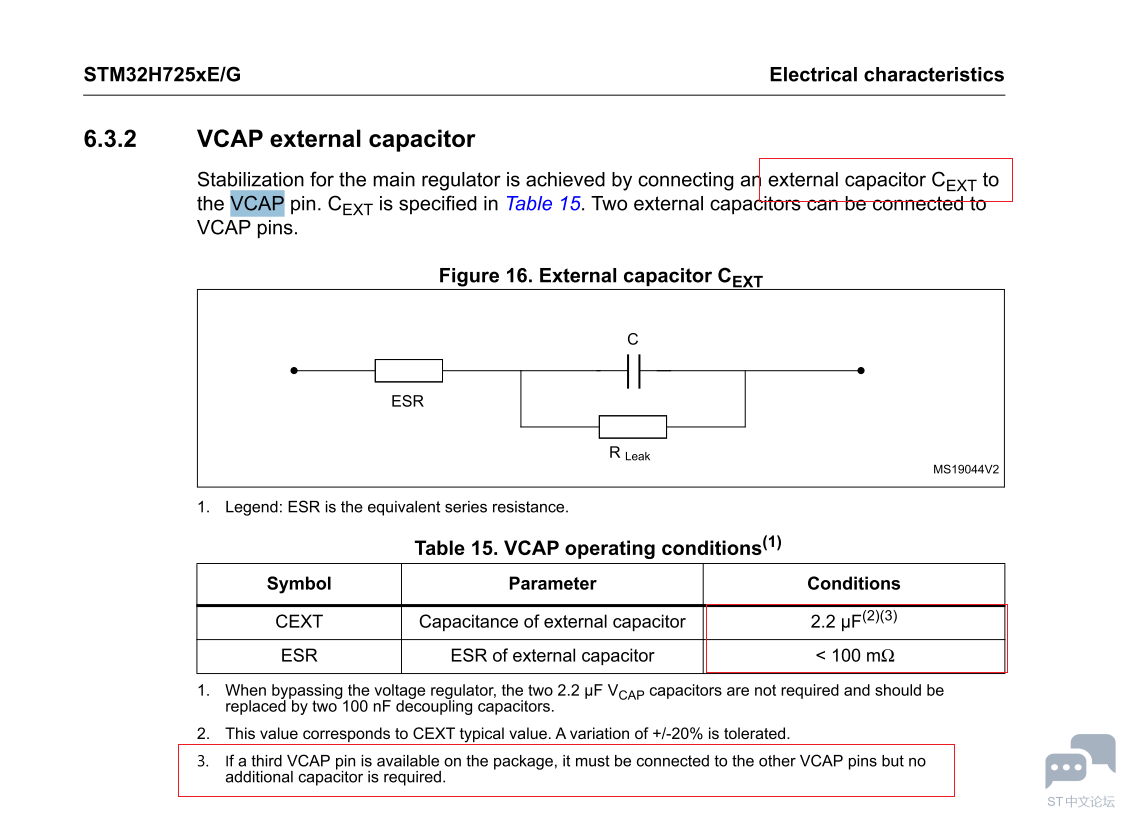

按照上面手册来说，应该是第一和第二个VCAP 引脚上各一个电容。第三个VCAP 引脚与其中的一个引脚并联 .
这一点需要和手册上描述的一致才行哦。

butterflyspring 发表于 2026-4-15 17:48
没太明白"并联两个2.2uf电容"的意思。
按照上面手册来说，应该是第一和第二个VCAP 引脚上各一个电容。第 ...

现在是三个VCAP在一起连着，其中一个上面接了2.2uf的电容

Xa__ 发表于 2026-4-16 08:53
现在是三个VCAP在一起连着，其中一个上面接了2.2uf的电容

这肯定不合适呀，规格书里要求的不是这么接的。

先手工改一下吧。
