用 NUCLEO-H5E5ZJ 打造一台网络收音机（Zephyr 4.4 全网首发移植 + 踩坑全记录）

一块刚上市的新 Nucleo 板 + 一块 LCD 扩展板 + 一个 10 块钱的 I2S 功放模块 = 一台能听新闻和音乐的 WiFi…不对，有线网络收音机！

---

一、前言：为什么做这个项目

NUCLEO-H5E5ZJ 是 ST 新出的 Nucleo-144 板子，搭载 STM32H5E5ZJ（Cortex-M33 @250MHz、4MB Flash、1.5MB SRAM、板载以太网）。拿到手第一件事当然是跑 Zephyr——结果发现 Zephyr 官方还没有这块板子的支持（SoC 支持刚进 4.4，板级没人做）。

那就自己移植呗。既然板子有以太网、手里又有 LCD 扩展板和 MAX98357A 功放模块，干脆做个网络收音机：插网线、摇杆选台、喇叭出声，一次把 GPIO/UART/以太网/SPI/I2S/ADC/LVGL/TLS 全部点亮。

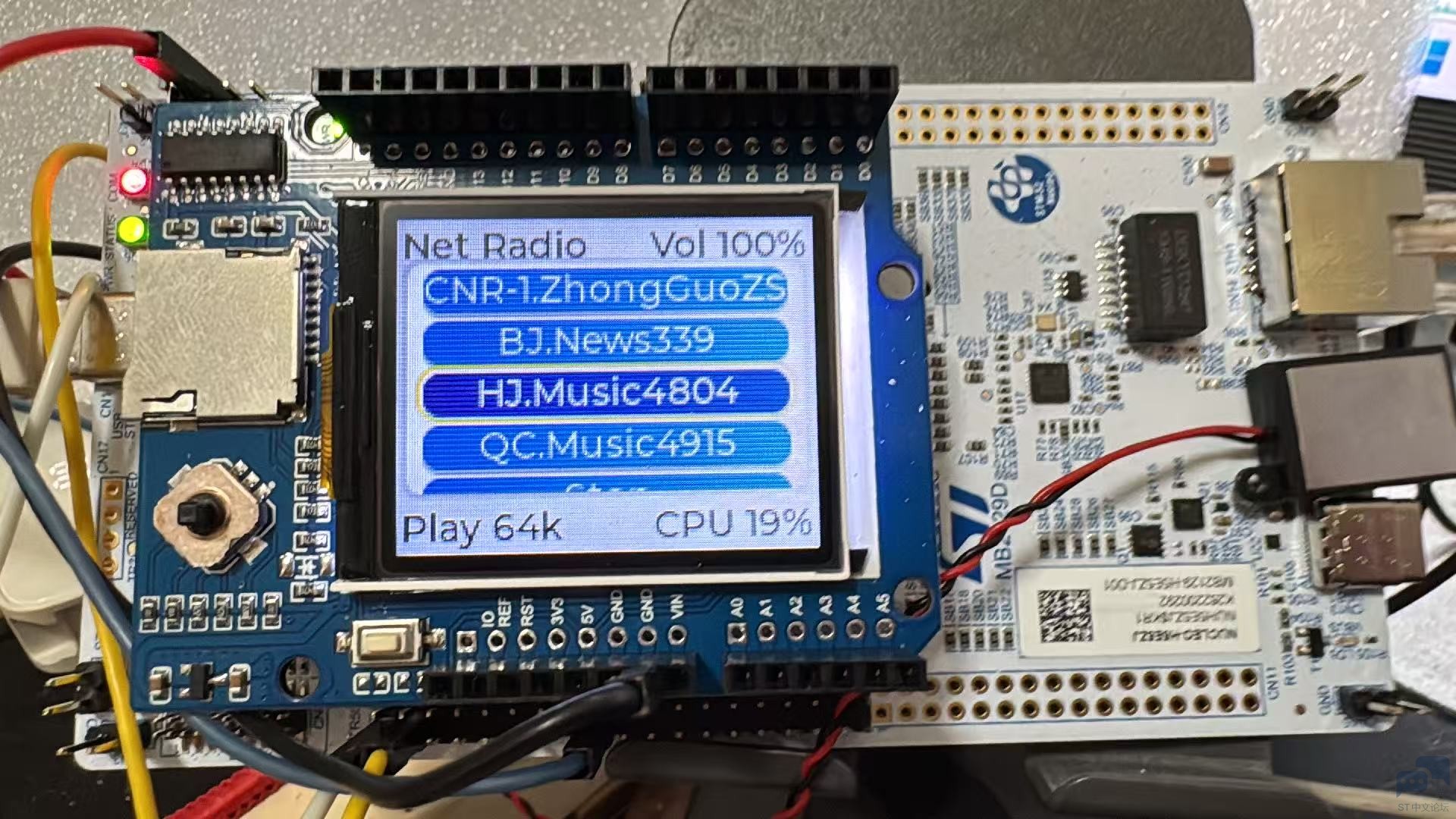

先上效果（音频解码 CPU 占用 19%，播放流畅）：

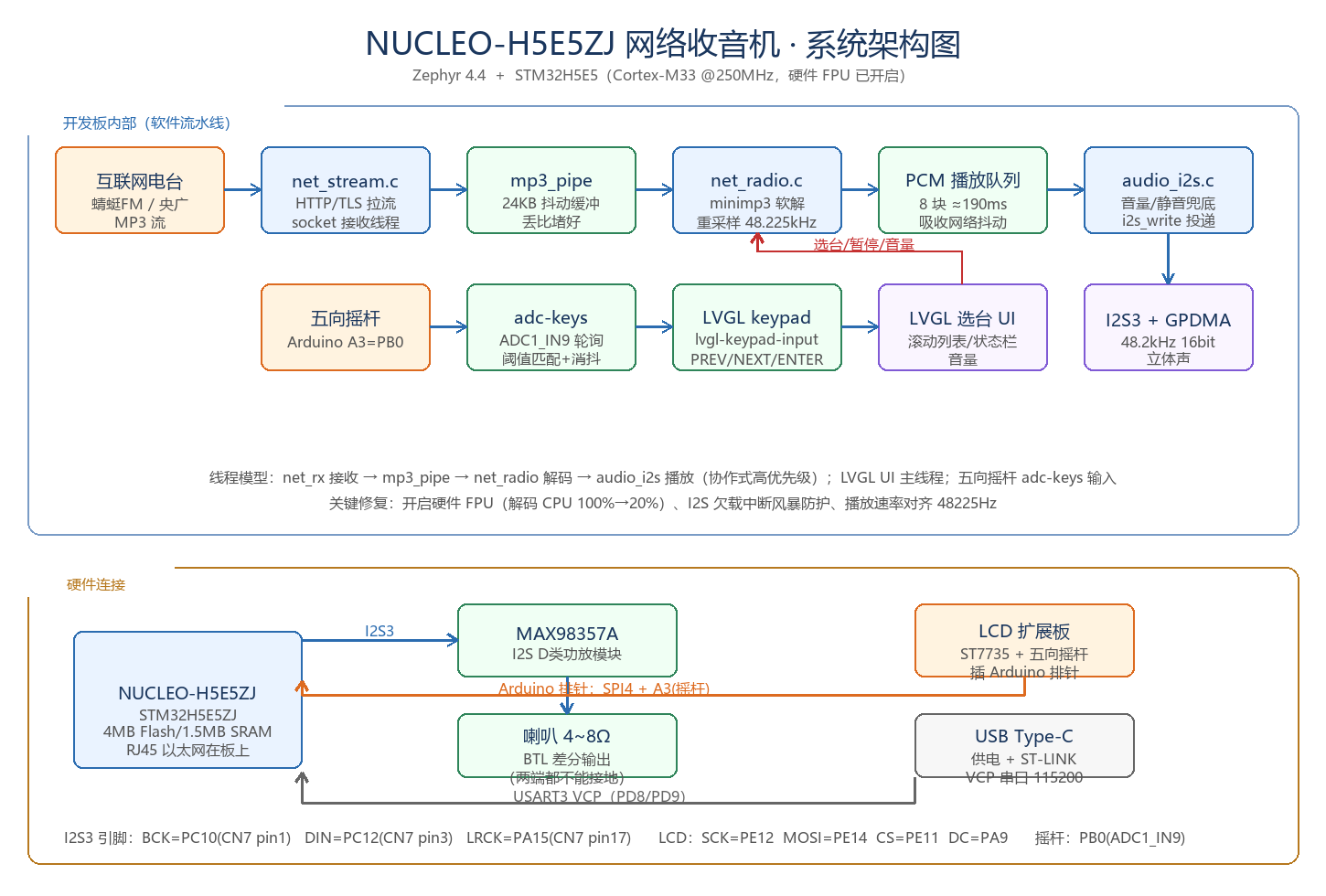

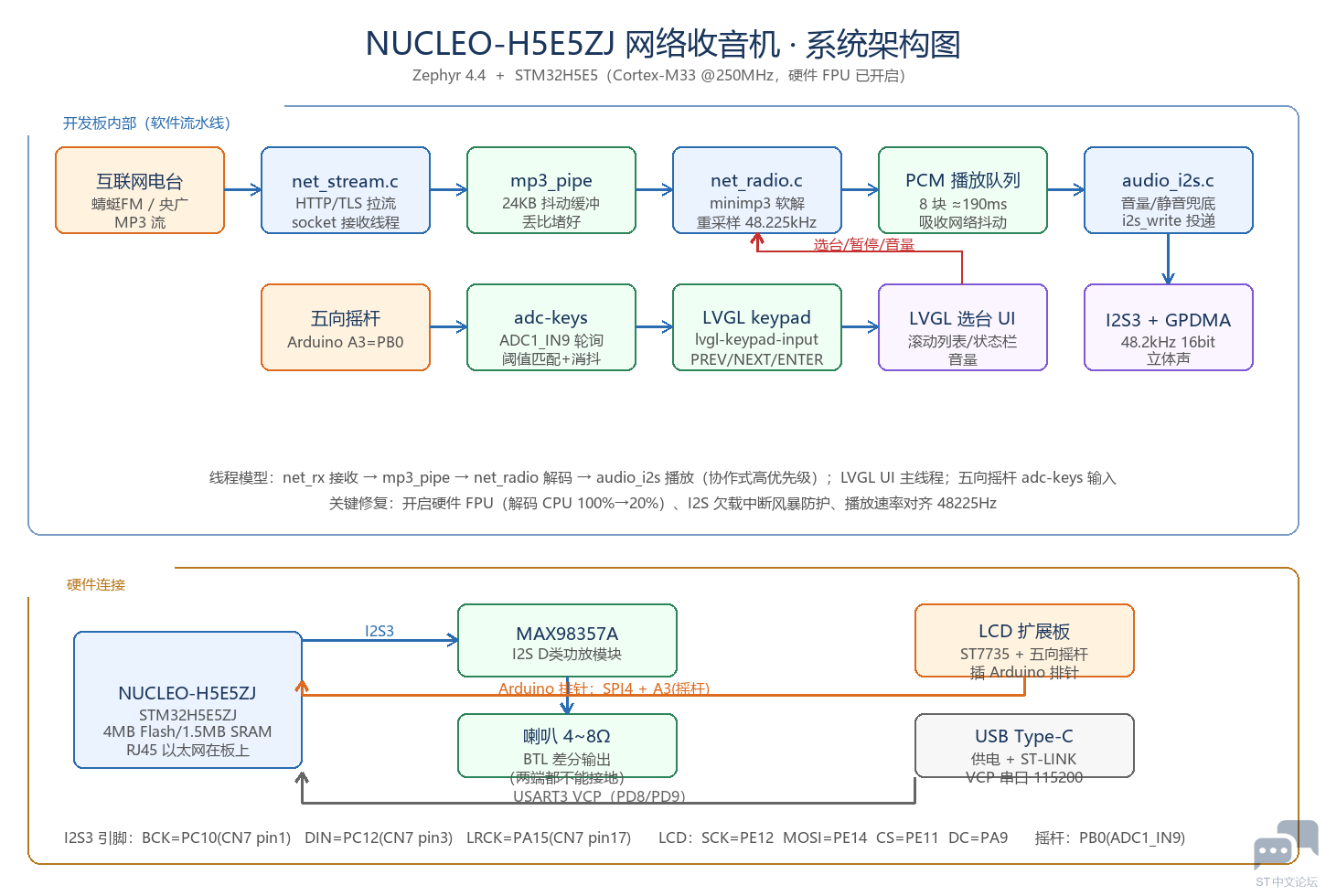

二、系统架构设计

整体设计原则：网络缓冲与音频缓冲分离、生产者永远快于消费者、丢比堵好（流媒体的血泪经验，后面调试篇细说）。

数据通路：

互联网电台 ──HTTP/TLS──► 以太网(RMII) ──► net_stream 接收线程 ──► mp3_pipe(24KB 抖动缓冲)
      ──► minimp3 软解 + 重采样(48.225kHz) ──► PCM 播放队列(8 块≈190ms)
      ──► audio_i2s(音量/静音兜底) ──► I2S3+GPDMA ──► MAX98357A ──► 喇叭

控制通路：五向摇杆 ──► ADC1 ──► adc-keys ──► LVGL keypad ──► 选台 UI ──► 播放控制。

线程模型（4 线程各司其职）：

线程职责优先级
net_rxsocket 接收灌管道抢占 6
net_radioMP3 解码 + 重采样抢占 6
audio_i2sI2S 投喂 + 静音兜底协作 -2（原因见调试篇）
mainLVGL UI抢占 0三、硬件连接模块信号接到哪说明
MAX98357ABCKCN7 pin1（PC10，I2S3_SCK）I2S 位时钟
DINCN7 pin3（PC12，I2S3_SDO）I2S 数据
LRCKCN7 pin17（PA15，I2S3_WS）I2S 帧时钟
Vin / GND3V3~5V / GNDCN7 上有 3V3(pin16)/5V(pin18)/GND
SD3V3关断脚，接高使能
喇叭OUT+/OUT−4~8Ω，BTL 差分，两端都不能接地！
LCD 扩展板整板Arduino 排针（CN5/6/8/9）SPI4=PE12/13/14，CS=PE11(D10)，DC=PA9(D8)，摇杆=A3(PB0)
网线RJ45CN14板载 LAN8742A，路由器需能上网
USB-CCN1电脑供电 + 调试 + ST-LINK VCP 串口（115200）

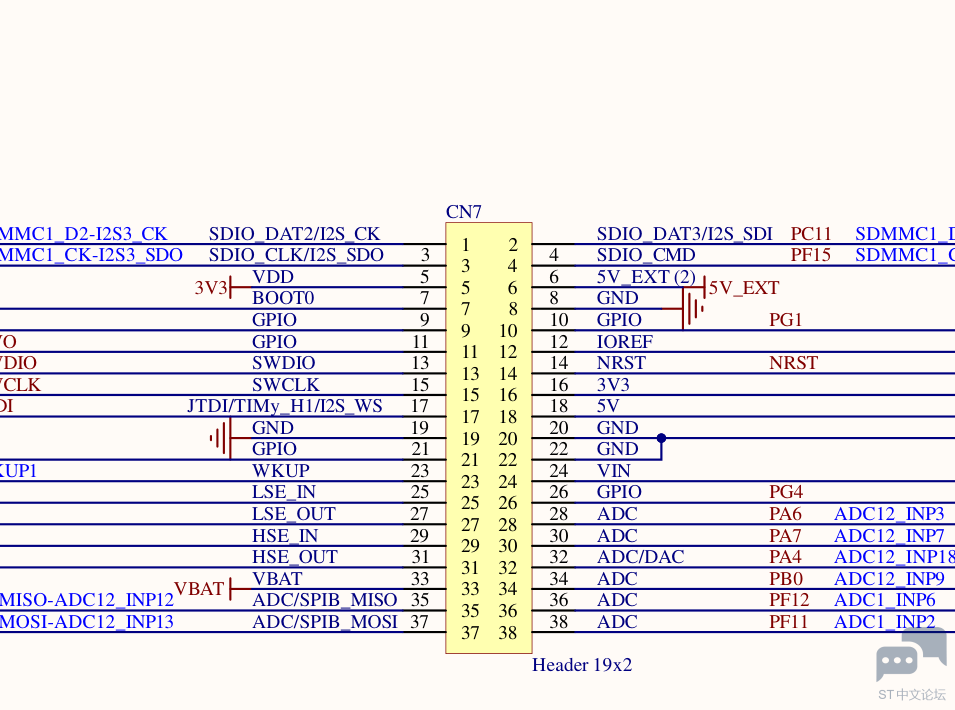

原理图依据（MB2129 第 5 页连接器部分，I2S3 的三个脚在 CN7 上都标着）：

四、项目创建

Zephyr 4.4 + 板外板（BOARD_ROOT）方式，不动 Zephyr 官方树：

NUCLEO_H5E5ZJ/
├── boards/st/nucleo_h5e5zj/        # 自移植的板级支持包（本次的主角之一）
│   ├── nucleo_h5e5zj.dts           # LED/按键/USART3/以太网/时钟/分区
│   ├── board.yml / Kconfig.* / *_defconfig / board.cmake
│   └── nucleo_h5e5zj.yaml
└── apps/net_radio/                 # 网络收音机应用
    ├── boards/nucleo_h5e5zj.overlay  # LCD/摇杆/I2S3 的板级接线
    ├── dts/bindings/display/         # 自定义显示绑定
    └── src/
        ├── main.c          # LVGL 选台 UI
        ├── net_stream.c    # HTTP/TLS 拉流层（socket 接收线程 → mp3_pipe）
        ├── net_radio.c     # minimp3 解码 + 重采样 + 电台表
        ├── audio_i2s.c     # I2S 输出层（播放队列/音量/静音兜底）
        ├── lcd_bare.c      # ST7735 裸 SPI 驱动
        ├── display_bare.c  # Zephyr display API shim（LVGL 显示后端）
        └── minimp3.h       # 纯 C MP3 解码器

构建烧录一条龙：

cd /d/luglZephyrproject
export ZEPHYR_SDK_INSTALL_DIR=/d/luglZephyrproject/zephyr-sdk-1.0.1/zephyr-sdk-1.0.1
west build -b nucleo_h5e5zj apps/net_radio -d build_h5e5_radio -p always \
  -- -DBOARD_ROOT=D:/STM32/STM32H5E5/NUCLEO_H5E5ZJ
west flash -d build_h5e5_radio五、Zephyr 关键实现5.1 板级移植（从 0 到有）

Zephyr 4.4 只有 STM32H5E5 的 SoC 级支持，板级文件自己写。几个要点：

• 时钟：板载 48MHz 晶振（X3）经 0Ω 电阻接 PH0/PH1 → PLL(÷12×125÷2) → 250MHz 满速；
• 控制台：USART3（PD8/PD9）接 ST-LINK VCP，115200 8N1；
• 以太网：LAN8742A（RMII），PHY 自带 25MHz 晶振供 50MHz REF_CLK，PHY 地址 0；Kconfig.defconfig 里 configdefault NET_L2_ETHERNET = y（这里有个版本坑，见调试篇）；
• FPU：CONFIG_FPU=y + FPU_SHARING=y（这板子最重要的两行，见调试篇）。



5.2 I2S 音频输出（MAX98357A）

H5E5 没有 SAI，I2S 由 SPI3 复用（I2S3）。Zephyr 的 i2s_stm32 驱动 + GPDMA 直推：

/* H5 的 pinctrl 没有单独的 i2s*_sd 节点——数据脚与 SPI_MOSI 同脚同复用，
* 直接用 spi3_mosi_pc12 */
&i2s3 {
    pinctrl-0 = <&i2s3_ck_pc10 &spi3_mosi_pc12 &i2s3_ws_pa15>;
    status = "okay";
};

应用层 8 块播放队列（≈190ms），音频线程协作式优先级保证永不断粮：

/* i2s_stm32 的纪律：先写数据再 START；队列排空即 ERROR，DROP 后才能重来 */
i2s_configure(i2s_dev, I2S_DIR_TX, &cfg);
for (int i = 0; i < 2; i++) i2s_write(i2s_dev, blk, BLOCK_SIZE);
i2s_trigger(i2s_dev, I2S_DIR_TX, I2S_TRIGGER_START);5.3 网络流与 MP3 解码

• net_stream.c：原生 socket，Icy-MetaData: 0 拿裸 MP3 流，24KB 管道做抖动缓冲（丢比堵好：管道满就丢，阻塞写会让服务器停发）；
• net_radio.c：minimp3 解码，跨帧线性插值重采样到 48225Hz（必须与硬件实际播放速率一致：125MHz÷81÷32=48225.3Hz，差一点缓冲就会被慢慢掏空）。



5.4 HTTPS（能听更多台的关键）

TLS 1.2 socket + mbedTLS，电台表加 tls 标志即可混用 HTTP/HTTPS：

fd = zsock_socket(AF_INET, SOCK_STREAM, IPPROTO_TLS_1_2);
int verify = TLS_PEER_VERIFY_NONE;   /* 公开电台流不校验证书 */
zsock_setsockopt(fd, SOL_TLS, TLS_PEER_VERIFY, &verify, sizeof(verify));
zsock_setsockopt(fd, SOL_TLS, TLS_HOSTNAME, host, strlen(host) + 1);

配套要点：CONFIG_MBEDTLS_SSL_PROTO_TLS1_2=y（不开的话 MBEDTLS_SSL_CLI_C 都不编进来）、板级 dts 的 chosen { zephyr,entropy = &rng; }（PSA 加密库的熵源，漏了握手直接报 INVALID_ARGUMENT）、密码套件要开 GCM 的（现在主流服务器都用 GCM）。

5.5 摇杆与 LVGL

五向摇杆是电阻分压式（Arduino A3=PB0=ADC1_IN9），Zephyr 自带 adc-keys 输入驱动直接搞定（阈值 + 消抖全在 dts 里），再经 zephyr,lvgl-keypad-input 映射成 LVGL 按键：

lvgl-codes = <LV_KEY_PREV LV_KEY_NEXT LV_KEY_LEFT LV_KEY_RIGHT LV_KEY_ENTER>;
/* 注意：LVGL 焦点导航用 PREV/NEXT，方向键是发给焦点控件自用的 */六、调试过程（踩坑全记录，都是真金白银）坑 1：UM 文档的"HSE 默认不使用"和实物不符

UM3601 文字说默认焊桥下 HSE 不接，按它配了 HSI——结果串口只吐一个乱码字符就死。实物上 R3/R4 明明贴着 0Ω！教训：以实物和原理图为准，文档的"默认配置"可能和出货状态不一致。

坑 2：ST Cube 头文件缺 typedef

stm32h5e5xx.h 里用了 CCB_TypeDef 却没定义它（H5F5 的头文件里是有的）——上游没有任何板子编译过 H5E5，这个 bug 一直没暴露。从 H5F5 头文件抄上那段 typedef 解决。

坑 3：LVGL 焦点导航用 LV_KEY_PREV/NEXT，不是方向键

摇杆方向键事件明明产生了（上=103/下=108…全对），焦点就是不动。翻 LVGL 文档：LV_KEY_UP/DOWN/LEFT/RIGHT 是派发给焦点控件的，组导航只有 PREV/NEXT。改映射，秒好。

坑 4：播放卡顿 + 整机假死 —— FPU 没开！（本次最大BOSS）

症状：开播后声音慢、一顿一顿，然后控制台静默、摇杆失灵，像整机死机。

排查链：加 [stats] 计数器打印 → 打印到一半消失 → pyOCD 挂 ST-LINK 采样 PC → 发现系统其实在正常跑解码，只是控制台死了 → 控制台死因是 printk 走了 logging 线程而该线程卡死（改 LOG_PRINTK=n+LOG_MODE_IMMEDIATE=y 直出）→ 控制台恢复后看到真凶：CPU 100%，解码只有实时的 63%。

根因：Zephyr 的 H5 dtsi 把 CPU 声明为 arm,cortex-m33（没 f 后缀），CONFIG_FPU 又没默认值——上游所有 H5 板子都没开硬件 FPU，浮点全走软件库，minimp3+重采样+频谱直接吃满 CPU。开了 FPU 后 CPU 降到 20%，解码 41.8 帧/s 跑赢实时 38.3 帧/s，丝般顺滑。

坑 5：I2S 欠载中断风暴

i2s_stm32 驱动的 UDR（欠载）中断在欠载期间按帧率（~48kHz）持续触发——中断风暴直接饿死所有线程。打了个小补丁：UDR 触发一次后关闭该中断（START 时会重新使能）。

坑 6：示波器骗了我半天

量 BCK 发现"三个脚都是 48.1kHz"差点怀疑人生——1.5MHz 的位时钟在低采样率设备上混叠成了低频假象。寄存器回读 + 实际发声才是最终判据。

坑 7：LVGL 内存池小了直接 Bus Fault

电台列表从 5 项加到 13 项后，滚动到底就崩（lv_draw_unit_draw_letter 空指针）。LVGL 池 10KB→32KB；顺便把 24KB 网络管道 + 37KB 音频缓冲挪到 SRAM2（H5E5 有 5 块 SRAM 共 1.5MB，别都挤在 SRAM1）。

七、工程效果与展示

最终电台表（4 台精选 + Stop，全部 HTTPS 国内源）：

菜单项内容
CNR-1.ZhongGuoZS中国之声（新闻联播 19:00 转播）
BJ.News339北京新闻广播
HJ.Music4804怀集音乐之声
QC.Music4915清晨音乐台

实测串口日志：

*** Booting Zephyr OS build v4.4.0 ***
audio: i2s started 48000Hz 16bit stereo
[00:00:01.652] <inf> phy_mii: PHY (0) Link speed 100 Mb, full duplex
[00:00:05.744] <inf> net_dhcpv4: Received: 192.168.3.15
radio: online, ready
nst: streaming lhttp.qtfm.cn:443/live/15318317/64k.mp3   ← HTTPS 开播！八、总结与展望

一次把新板的 GPIO/UART/ETH/SPI/I2S/ADC/LVGL/TLS 全部打通，最大的收获是三个可以推给上游的修复（H5E5 头文件缺 typedef、H5 全系没开 FPU、I2S 欠载中断风暴）。H5E5 的 4MB Flash + 1.5MB SRAM 在这个项目里只用了 14%/85%——余量还很足。
