评测NFC tag的产品包括reader和tag。对于reader评测完成后，面对多种tag就有些选择困难，所以抽出时间研究以下。

ST的nfc tag主要包括nfc tag和dynamic两种，其中dynamic具有更丰富的功能，更远的距离。

STMicroelectronics（意法半导体）ST25动态NFC/RFID标签产品，主要内容总结如下：

ST25动态NFC标签 ：无电池设备，由芯片和天线组成，通过NFC/RFID阅读器（如智能手机）的磁场供电，支持与阅读器的数据交换。
特点：
- 支持短距离（ISO/IEC 14443）和长距离（ISO/IEC 15693）通信标准。
- 集成有线接口（I²C或PWM），适用于消费电子和工业应用。
- 提供多种存储容量（最高64 Kbit EEPROM）和高级功能（如密码保护、能量收集等）。

主要产品系列

ST25DV-I2C系列 ：
- 支持I²C接口，适用于智能家居、医疗、照明、计量和工业应用。
- 功能包括快速传输模式（FTM）、能量收集、可配置中断等。
ST25DV-PWM系列 ：
- 提供PWM输出，适用于照明和工业配置。
- 支持高分辨率PWM控制（15位）。
其他系列 ：M24SR（NFC Forum Type 4）和M24LR（兼容NFC）系列。
应用领域
工业：电机控制、工厂自动化、资产跟踪。
消费电子 ：智能家居、个人穿戴设备、电子货架标签（ESL）。
医疗：诊断设备、健康监测。
其他：智能农业、零售物流、电动滑板车等。

核心优势
可靠性 ：40年数据保存寿命，100万次擦写周期。
安全性 ：支持128位密码保护，防伪数字签名（TruST25）。
灵活性 ：支持能量收集、快速数据传输（FTM）、多中断配置。
易用性 ：提供多种封装和开发工具（如STM32CubeMX）。

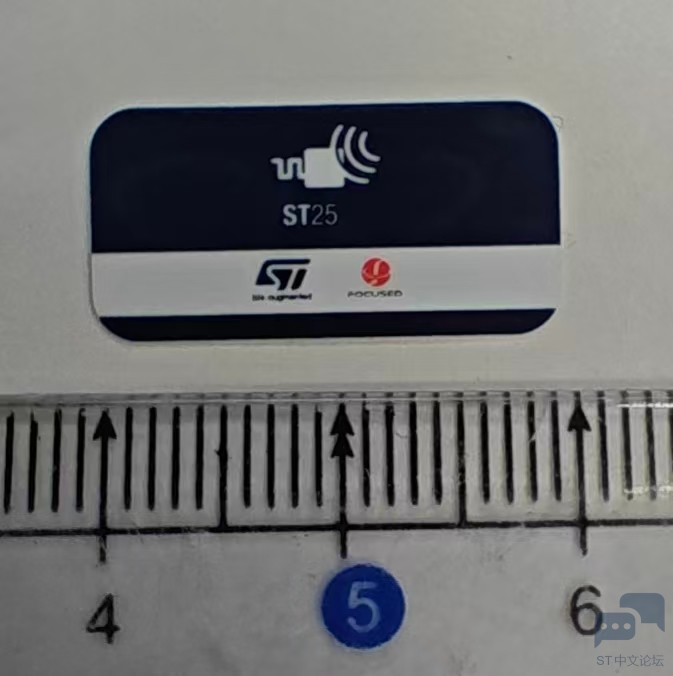

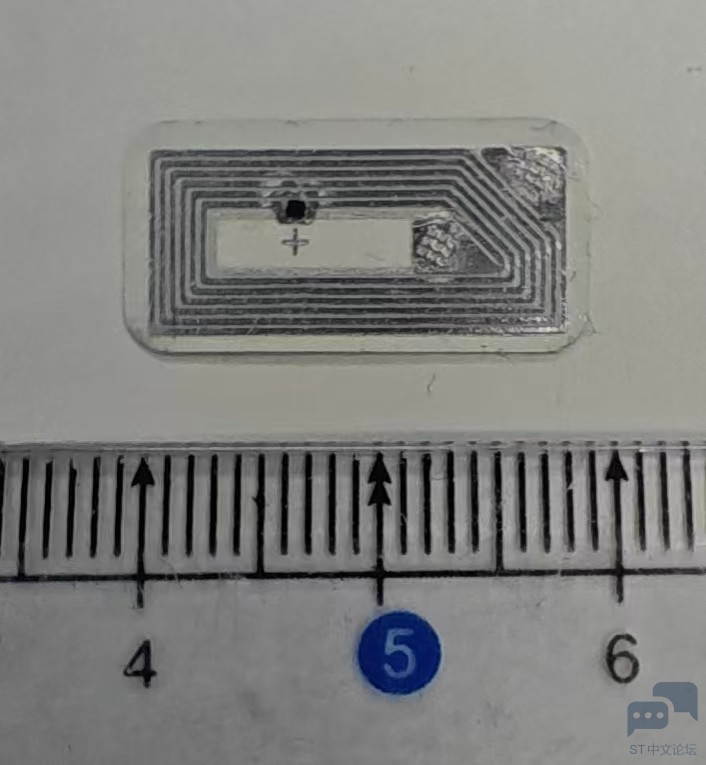

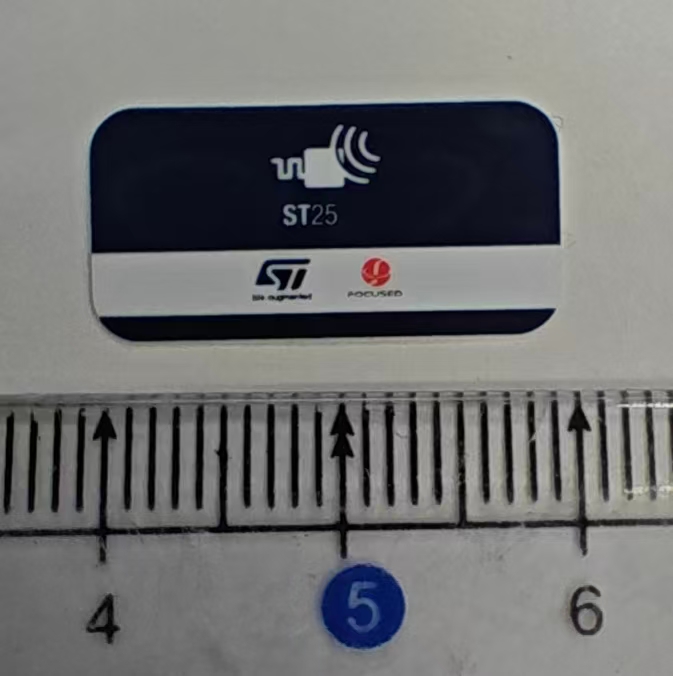

ST25 NFC 标签 ：由 IC 芯片 + 天线 组成，无需电池，通过 NFC 阅读器（如智能手机）的磁场供电，实现无线数据交换。

符合标准 ：支持 ISO/IEC 14443 A/B（短距离） 和 ISO/IEC 15693（长距离） ，兼容 NFC Forum Type 2/4/5 。
存储容量 ：提供 512-bit 至 64-Kbit EEPROM ，适用于不同应用场景。

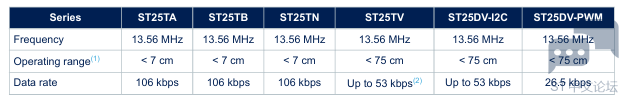

ST25T 系列包含 4 种主要标签类型 ，适用于不同需求：

系列	标准	特点	典型应用
ST25TV	ISO 15693 / NFC Type 5	高存储密度（64Kbit）、防伪数字签名（TruST25™）、篡改检测	品牌保护、资产追踪、产品认证
ST25TN	ISO 14443-A / NFC Type 2	低成本、支持 Augmented NDEF （增强型数据格式）	智能标签、游戏、产品信息
ST25TA	ISO 14443-A / NFC Type 4	128-bit 密码保护、计数器、通用输出（GPO）	蓝牙/Wi-Fi 配对、智能海报
ST25TB	ISO 14443-B	适用于公共交通和票务	公交卡、门禁控制

NFC Forum 认证 ：确保设备互操作性。

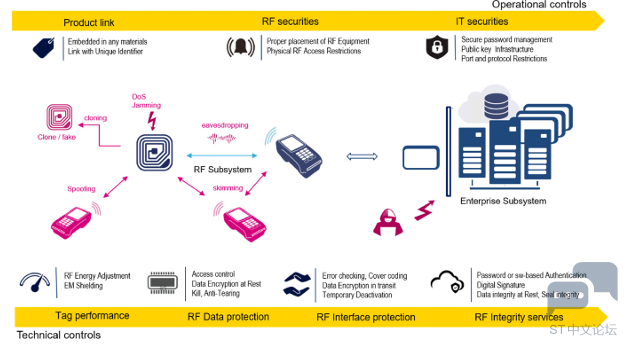

数据安全 ：支持 128-bit 密码、TruST25™ 数字签名 ，防止伪造。
增强用户体验 ：
- Augmented NDEF ：支持动态 URL 和个性化数据（iOS/Android 原生支持）。
- Unique Tap Code (UTC) ：每次读取生成唯一数据，适用于防伪。
高可靠性 ：EEPROM 存储，数据保存 40-200 年 ，擦写次数 100K-1M 次 。
生态系统支持 ：提供 ST25Connect 计划 ，帮助开发者快速集成 NFC。
应用场景
消费电子 ：智能家居、穿戴设备、品牌防伪（如奢侈品、酒类）。
工业 & 物流 ：资产追踪、供应链管理（结合区块链）。
交通 & 票务 ：公交卡、活动门票（ST25TB）。
医疗 & 健康 ：药品认证、设备管理。
