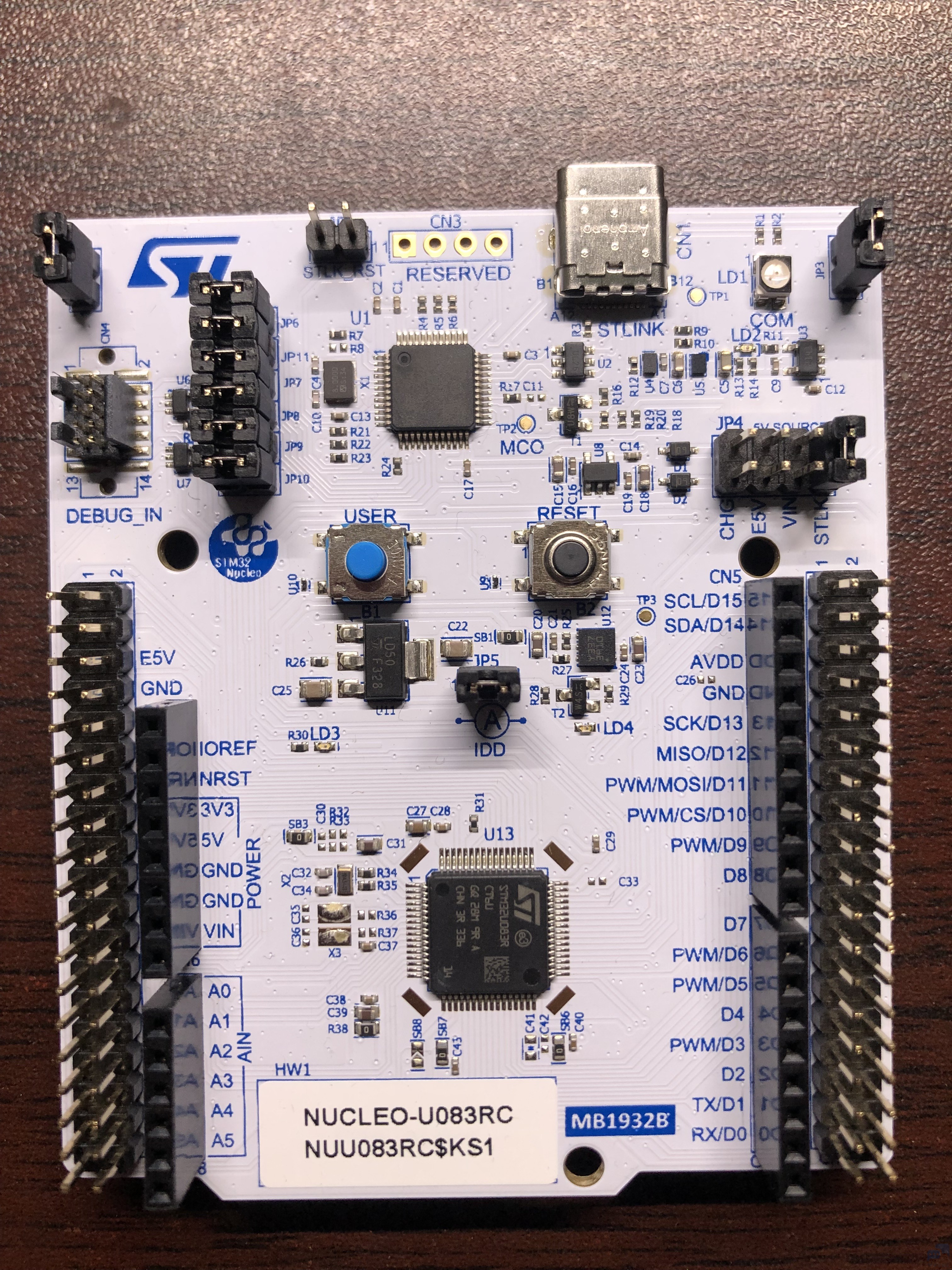

首先非常感谢ST中文论坛给我这次STM32U0的测评机会 开发板放置在一个纸盒中,现在新的ST开发板均采用这样的包装。开发板被静电袋和网格纸包裹的很好,还有一张快速上手引导卡,全家福如下 然后再给开发板正反面给个特写 看到开发版后有一个好消息和一个坏消息 好消息:吐槽了好久的Micro USB接口终于更换成Type-C接口了 坏消息:板载的还是ST-Link V2,而且ST-Link部分PCB和新的搭载ST-Link V3的144P开发板一样变成了不能掰下来使用的模式(看来ST-Link掰下来单独使用将成为历史了) 开发板的整体布局和以前的64P开发板基本一致,上方为ST-Link、电源选择、外部调试器接口等,下方为用户按键、复位按键、电源电路、电流检测接口、电源指示灯、用户指示灯、主芯片及其外围、Arduino UNO接口、ST扩展接口等 这个开发板有一点修改点很不错,JP5的电流检测接口增加了一个电流表的图标,这样没有接触过ST开发板的新开发者也可以一下子知道这个是用于电流检测的,而不需要看开发板介绍文档或者原理图 简单解释一下主芯片:主芯片信号为STM32U083RCT6,ARM M0+核心,主频最高56MHz,LQFP64封装,256K Flash,40K RAM。他还有很多低功耗业务很有用的外设:LCD段码显示控制器8x48/4x52、USB 2.0无晶振模式、2个ULP比较器、3个带输入捕获的ULP定时器、2个ULP UART、硬件AES 128/256加解密模块 _- E$ z' [0 X2 O1 N最后放一下主芯片的介绍页面、手册获取;开发板的介绍页面、手册获取 ①主芯片的介绍页面、手册获取: ②开发板的介绍页面、手册获取:https://www.st.com/zh/evaluation-tools/nucleo-u083rc.html |
