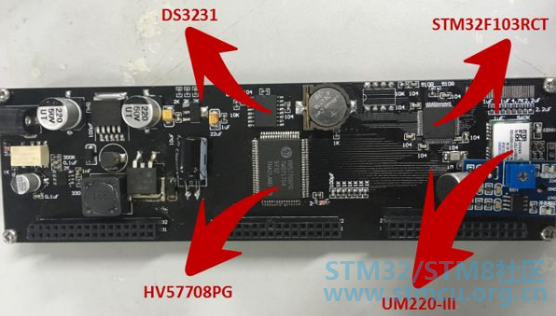

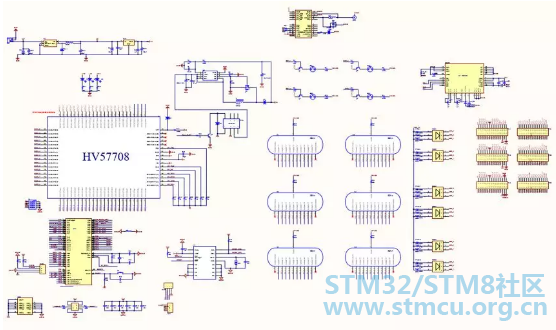

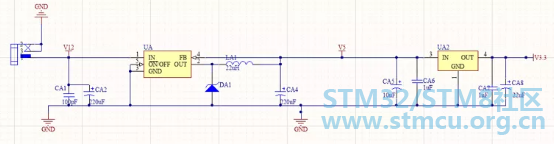

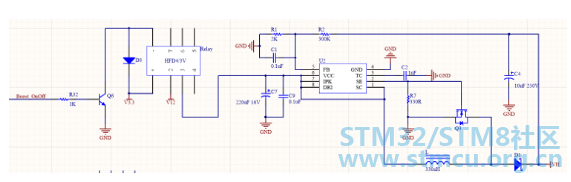

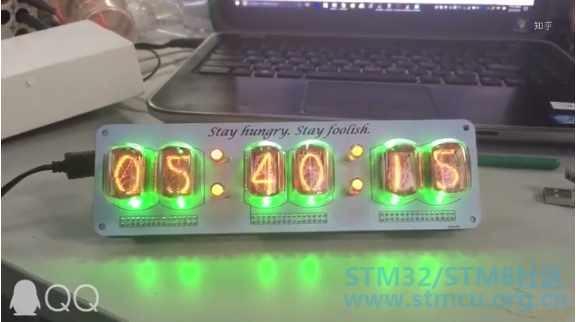

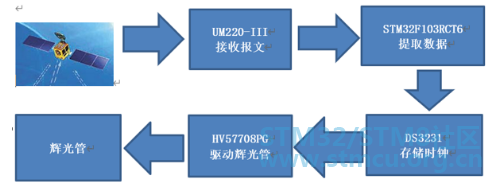

项目分享| 基于STM32实现辉光管时钟设计 3 w6 G4 Y0 Y4 {7 ?+ O9 O7 h$ u& |7 ~5 p" x% z2 S7 H( J& f % F" r! X. ~ P& w& E, y ![]() " u6 G" M# ~1 k" v2 @" {% ]& } 《命运石之门》里 “世界线变动率探测仪”,被很多爱玩的小伙伴延续到了真实世界里,例如我们今天要分享的项目—— ![]() 上面项目里展示的是辉光管时钟。辉光管让电子人儿又恨又爱,恨它是因为辉光管的驱动电压高,体积大,寿命短;爱它是因为独特的气质—复古蒸汽朋克,酷炫的外形。正因为辉光管复古的元素和独特美感,尽管辉光管已经停产,有很多电子爱好者对它仍然情有独钟。 ![]() 达尔闻特邀分享者张子旭同学在大学时期就喜欢上了辉光管。利用课余时间,做出辉光管时钟,今日在达尔闻将其项目分享给各位: u 辉光管时钟实现功能 6位数字时间、温度显示; GPS自动校对时间; 在辉光管下放置RGB改变辉光管的颜色; 通过咪头对声音采样来开启辉光管(与RGB延长辉光管的寿命); 增加一块128*64的OLED方便调试; 通过两板堆叠来减小整个辉光管的体积; . b! f+ a: H1 H" Y% Cu 辉光管时钟制作成本 " C" p' D+ ]+ R# N. u单根全新IN14辉光管在淘宝的均价在100元左右; 电路板打板不高于200元; 其他芯片采购成本不高于200元; u 辉光管硬件设计 主控板基于STM32F103RBT6实现,开发环境为KEIL5。通过STM32 的ADC对咪头采样可以随机控制辉光钟底下灯的颜色;通过按键可以切换12/24H;通过GPS芯片外接GPS接收器可以无线授时。 2 c9 _0 o% |" v核心器件:STM32F103主控、DS3231高精度I2C实时时钟器件、HV57708PG串转并芯片来驱动辉光管显示时间和温度 ![]() 原理图 ![]() 电路板实物图 / F+ R+ |$ p# x* M% v0 p9 b电路板原理图PDF版本及PCB源文件可在“达尔闻说”微信回复:辉光管,获取。 4 F8 E( u: y# W9 k+ ?; L0 B电路板的电源部分设计采用12V输入,通过电源芯片LM2596和LT1117实现5V和3.3V电源转换,以满足STM32及其他芯片的正常工作: , ^. l+ E1 Q5 P/ o![]() Boost升压电路,以达到辉光管的高电压要求: : o. B) P, ~$ Z* c( J![]() u 辉光管时钟软件流程 9 k5 V5 V+ N2 P通过UM220-III实时触发单片机串口中断,使STM32接收报文,并通过判断”$”和”\0”来确定BDRMC语句。将字符串存入数组,STM32再对有效的BDRMC语句进行分解,得出时分秒,并写入DS3231时钟芯片,HV57708PG芯片将时间信息从时钟芯片里读回后,驱动辉光管显示时间。程序流程图如图 : ; }6 r+ M* z0 C6 q4 h![]() STM32相关源码在“达尔闻说”微信回复:辉光管,获取。 + m4 v$ w3 d; w2 p$ k. l( ?TPS:要想做个辉光管时钟,需要具备下面这些: 1)有一定经济基础(钱),辉光管有点贵 2)模电/数电基础,只要如何驱动辉光管 3)AD、Keil软件等,是否可以熟练使用 4)对STM32感兴趣,或曾经用过 5)焊接基础,打样的板子,有能力焊接好 4 s8 N7 @- ^- O, V5 r好了,赶快获取辉光管时钟资料,拥抱辉光管的美丽吧。同时,欢迎加入达尔闻饭圈技术交流群,与爱好者们共同交流学习,加群方式:添加妮姐微信(459888529),备注技术交流即可被邀请进群。 4 w2 I. U& A- T$ g. VEND 文章出处: 张子旭 达尔闻说 5 c, A' f( Q) ^ |
