在ST发布了一系列STM32F0/F3/F4探索套件之后，上面都自带了一个ST-LINKV2仿真器，这个仿真器除了可以给探索套件本身器件下载仿真程序外，还可以用于下载仿真外部开发板和自制的硬件。因为看到有些人在网上求助这样的方法，我正好最近因为需要，实验了一下，下载并运行成功了，现在把过程为大家分享一下。以STM32F3DISCOVERY为例。



一、正确设置STM32F0/F3/F4探索套件

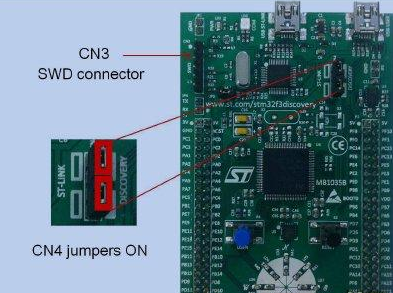

首先装好驱动，确定你的STM32F3套件的仿真器能够正常使用。把STM32F3DISCOVERY的CN4端子的两个跳线帽去掉。这个很重要！





二、 使用杜邦线连接CN3(SWD)连接器和外部设备上的JTAG连接器

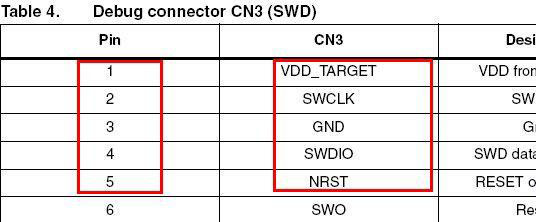

探索套件CN3是仿真器SWD的输出信号端，引脚定义自上到下，定义如图：







我们只需要用到这5根线

VDD_TARGET / SWCLK/ GND /SWDIO /NRST

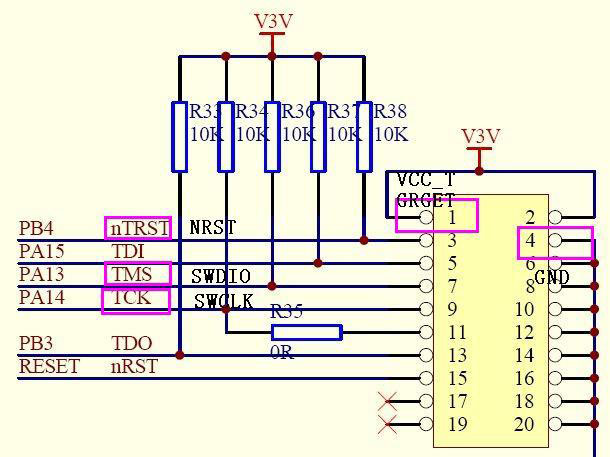

如果你的STM32开发板或自制设备上有JTAG口，那么对应接口如下：







即 VDD_TARGET 1

SWCLK 9

GND 4-20

SWDIO 7

NRST 2



三、设置MDK开发环境

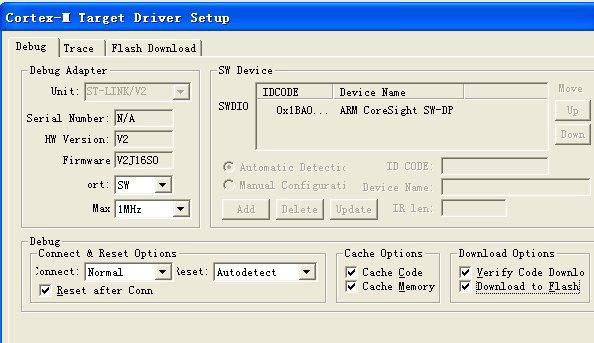

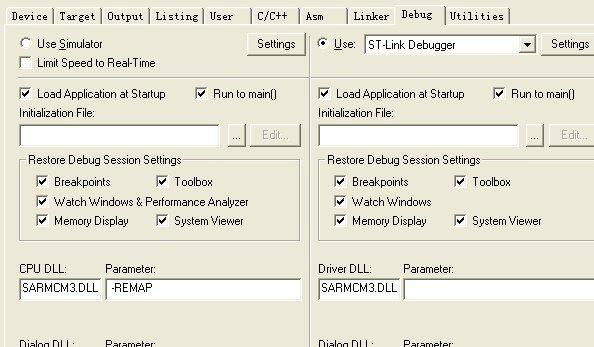

下面是设置的图片，这个不要出错，如果ST-LINK出现通信错误的提示哦，重新插拔一下就OK了。

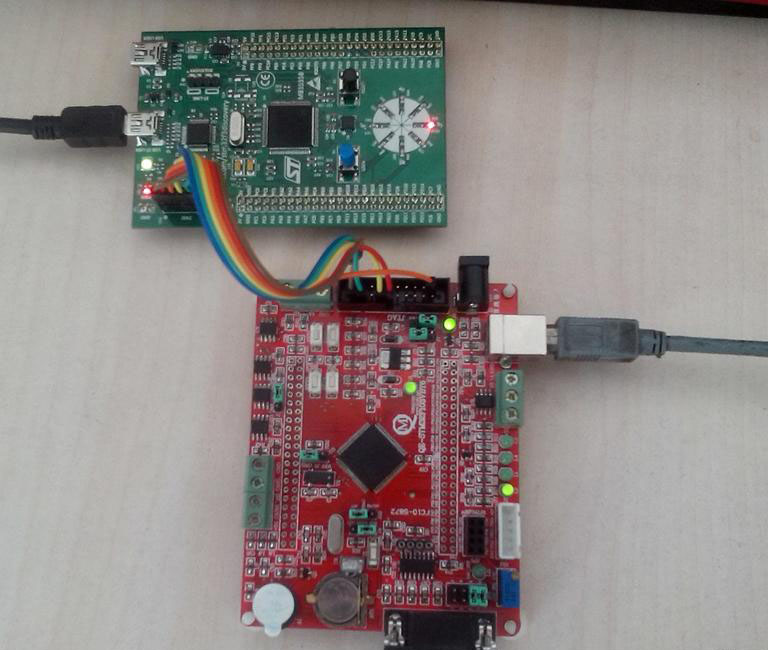

下面是一个实际连接图实例：
