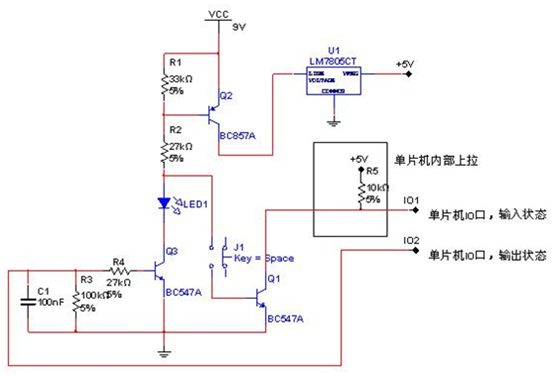

电路工作流程如下：

A、Key按下瞬间，Q2、Q1导通，7805输入电压在8.9V左右，7805工作，输出5V电压给单片机供电。

B、单片机工作后，将最先进行IO口初始化，IO1设为输入状态，启用内部上拉；IO2设为输出状态，输出高电平。这时Q2、Q3导通，LED1发光，7805能够正常工作，单片机进入工作状态。

C、当Key再次按下时，检测IO1电平为低，单片机可以通过使IO2输出低电平，Q2、Q3不导通，此时7805输入电压几乎为0，单片机不工作，系统关闭。

9 Q4 g3 q% j5 ~+ H' Q

阿莫西林 发表于 2016-11-19 09:22
, U: o, i# c8 p9 @4 n开机后查询输入银角状态，当按下按键时，为0。关闭输出脚，等松开按键，电源就断了 ...

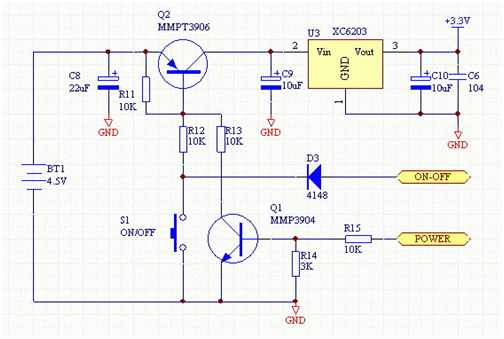

楼主，我测试了图二开关电路，只有在给单片机单独供电，单片机正常工作，POWER可以按程序输出高电平，Q1导通。若使用开关电电路供电，单片机不能正常工作，POWER引脚一直是低电平，不弄导通Q1，无法持续供电。楼主，能详细分享你的实验心得吗，

写挺好。 整个电路就两种状态，Key 按下，与未按下。

Q3 可以当作一个 受 IO2 控制的 Key。

并且 实体 Key 被复用，既做 电路的实体电源开关之一，上电后，又用于将外接触控转化为电信号。

假如关闭时，一直 按着 Key, 电源依旧处于导通的状态，系统不会关闭，即便 IO2 已经不再输出高电平。

dsjsjf 发表于 2015-1-8 11:41
4 l. v0 H( U6 |6 i4 e/ \- ~  t这个电路我已经在产品上用了，不光是STM32，任何单片机都可以

, N: V2 e( T& V1 w您使用的方案是第一个图吗,,,我想请教您一下,我现在有个12v的充电电池1a的电流,,可以使用第一个硬件图吗,,单片机是stm32的  谢谢

楼主最好再搞个一键下载电路

北斗光寒 发表于 2015-1-8 09:44
楼主最好再搞个一键下载电路

3 i' O9 a7 T% t* q, G; L/ }# @7 P7 q求一键下载。

考虑用nmos管

弱弱的问一下,平时STM32是怎么开机的

请问一键开机电路有什么作用的？和普通的用电源开关按键进行开关机相比？

有点晕

赞一个

赞一个。。。。。。。

不错
4 {) b; ^& O5 e; t  a赞一个

请问楼主有16.8V的一键开关电路吗，流过6A左右的电流

不错，

这个电路之前有看过

不错，收藏下
! O# a1 E" ?  s3 p4 ~$ {7 |5 E以前也看到一个按键开机，然后可以用单片机控制关机的电路
