水一贴，抓个1us的GPIO翻转图，欢迎接龙

[复制链接]
netlhx 发布时间：2015-2-4 08:40
本帖最后由 netlhx 于 2015-2-4 09:27 编辑 . K8 x: G, Q. K# G
+ q8 u. a# W) k, s& ^6 k

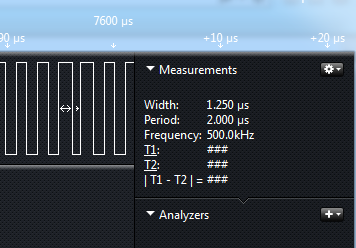

发个1US的GPIO翻转图，欢迎各位上更高精度图# X: b! m3 C% T7 `
5 f3 r/ t8 K# k2 c' v
忘记了硬件：STM32NUCLEO F072, HSE 8M， HCLK 48M
5 @/ D0 n0 A6 q/ B
* h8 A. K% D5 I& Q+ Q# W) K gpio.png ) ]3 H% t7 w" M
" E1 j3 y; J9 q# x
也不准，有时候会变成下面的情况
( r! V% J% \9 \7 G& i
, I$ q! m/ {( @8 ~& Z6 z gpio1.png ( P, U$ {, f4 _8 W! ^8 t
3 h, A5 d" S' m$ r3 d

5 G. n2 ^! D! e4 K6 B. w
& b/ r9 [( S, W$ Z& x4 g7 E牛人榜7 @* q1 r+ B" F- U* B5 E; Y6 u

# ?) m' f6 _' r7 \) s) D12楼牛人：https://www.stmcu.org.cn/module/forum/forum.php?mod=viewthread&tid=599925&page=2#pid2061774
) P9 I* X2 [; c( A- ~+ v! k, v7 M. `! o, S

1 S0 S& c4 T5 Y
, s4 d7 _) n2 U& z; S+ I7 h
赞 收藏 评论23 发布时间：2015-2-4 08:40

举报

23个回答
蓝凌风 回答时间：2015-2-4 09:20:36
来一张76ns的GPIO的翻图，STM32F303芯片，72M的主频$ \; T  z5 Z) P7 k2 ~) w; y8 p
DSC_1366.JPG 4 h, K/ F% O! y3 o# P; [4 S
赞 评论
党国特派员 回答时间：2015-2-4 09:22:38
现在logic 16还是有点贵。 blank.png blank.png blank.png blank.png blank.png blank.png blank.png blank.png blank.png blank.png
赞 评论
netlhx 回答时间：2015-2-4 09:02:09
晓枫VS枯叶 发表于 2015-2-4 08:58) S% p2 U- \+ o5 f: I0 V
别和我比，我连山寨逻辑分析仪都没有，示波器还是公司的，是吧，土豪....

0 @9 z0 p2 e! s' G1 f& n% r6 w是啊，20几块钱的东西，自己也怀疑……
赞 评论
天涯水乡 回答时间：2015-2-4 08:41:39
额，不错啊。用什么抓的
赞 评论
netlhx 回答时间：2015-2-4 08:42:47
kernaly 发表于 2015-2-4 08:416 M) ^& w8 C! `; [) h) H
额，不错啊。用什么抓的

3 Y6 E& A) ~2 h4 K: m3 j( V山寨逻辑分析仪
赞 评论
天涯水乡 回答时间：2015-2-4 08:49:23
赞 评论
晓枫VS枯叶 回答时间：2015-2-4 08:53:34
逻辑分析仪抓的图太假了，还是示波器靠谱！
赞 评论
netlhx 回答时间：2015-2-4 08:55:39
晓枫VS枯叶 发表于 2015-2-4 08:53
" g8 M: ?% y  d: a逻辑分析仪抓的图太假了，还是示波器靠谱！

' d9 ?- o! i0 _& z, x这……，求土豪借一个如何？
赞 评论
晓枫VS枯叶 回答时间：2015-2-4 08:58:55
别和我比，我连山寨逻辑分析仪都没有，示波器还是公司的，是吧，土豪....
赞 评论
damiaa 回答时间：2015-2-4 09:16:14
好。过段时间我用示波器抓个给看看。
赞 评论
netlhx 回答时间：2015-2-4 09:17:06
damiaa 发表于 2015-2-4 09:16
6 x$ i7 }6 U6 v) l9 X+ a好。过段时间我用示波器抓个给看看。

: m4 H" S& @5 w8 u0 Q( l. W* D+ h好啊，快抓
赞 评论
damiaa 回答时间：2015-2-4 09:18:43
netlhx 发表于 2015-2-4 09:174 k' p/ V. N1 a# r/ D) _* s
好啊，快抓

- N" G$ Z+ g/ V示波器老板还没发货。估计过几天。
赞 评论
netlhx 回答时间：2015-2-4 09:22:53
蓝凌风 发表于 2015-2-4 09:20
/ F: C6 s: A" s0 c8 b0 q来一张76ns的GPIO的翻图，STM32F303芯片，72M的主频

: e) W# O7 z0 B$ r: _' ~! k( B牛，那是相当的牛啊！
赞 评论
netlhx 回答时间：2015-2-4 09:23:33
党国特派员 发表于 2015-2-4 09:221 A  G: e- i& r# H1 a  _* Z1 S1 w
现在logic 16还是有点贵。

. R# G& _+ W5 H* H  b: n: k是有点贵，玩不起
赞 评论
12下一页
