NUCLEO，2.8寸TFT液晶

[复制链接]

麟狮蕟发布时间：2015-8-26 21:09

技术帖
文章封面:	-
文章简介:	-

前几天做了个2.4寸的！感觉有点小！有做了一个2.8寸的！这一次用的是双层板做的！第一次做双层板！效果还行！中间尝试给板子弄绿油！
最终失败了！！就不做了！！太麻烦了！
发几张图片养养眼！

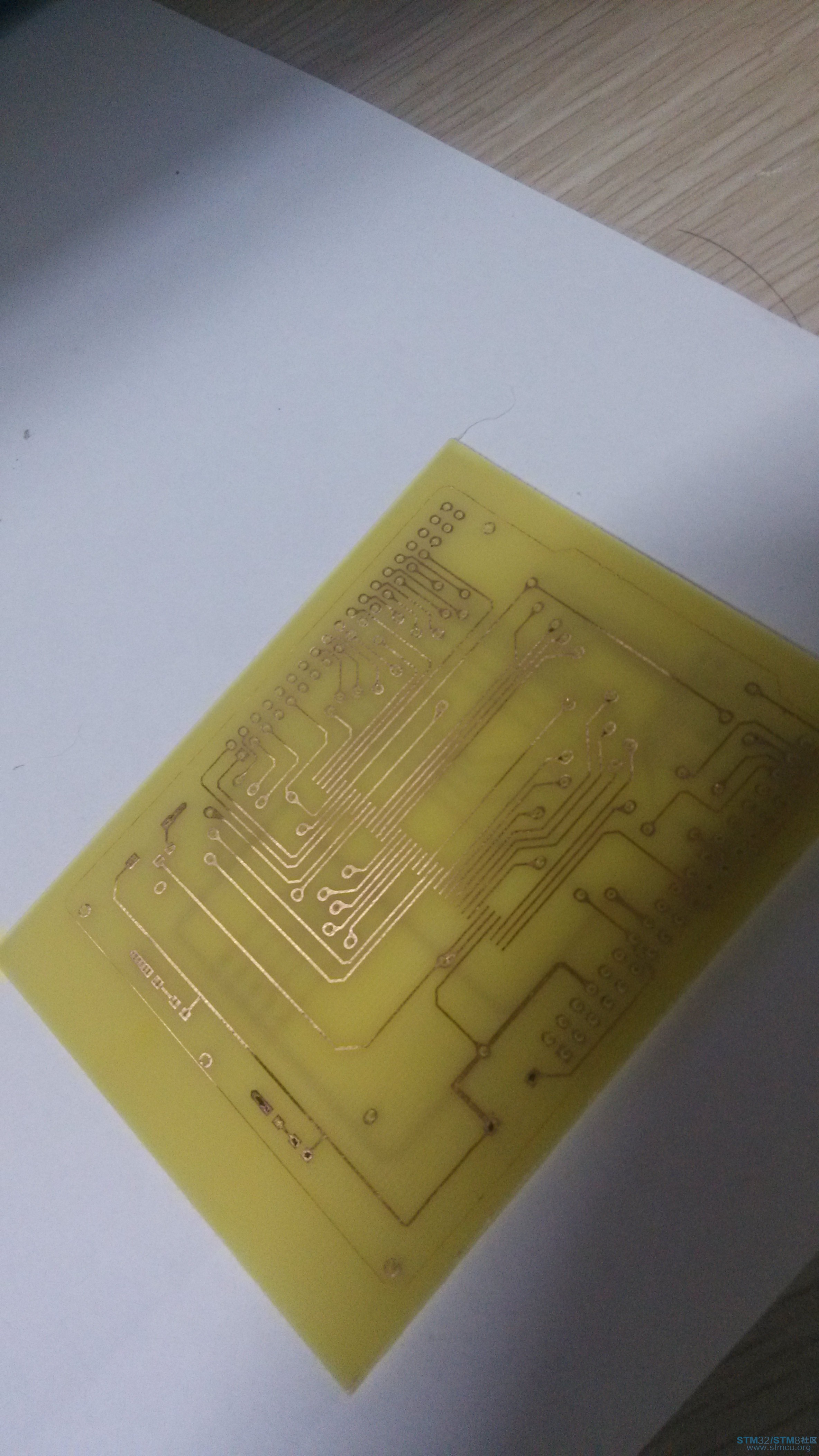

这是底层！

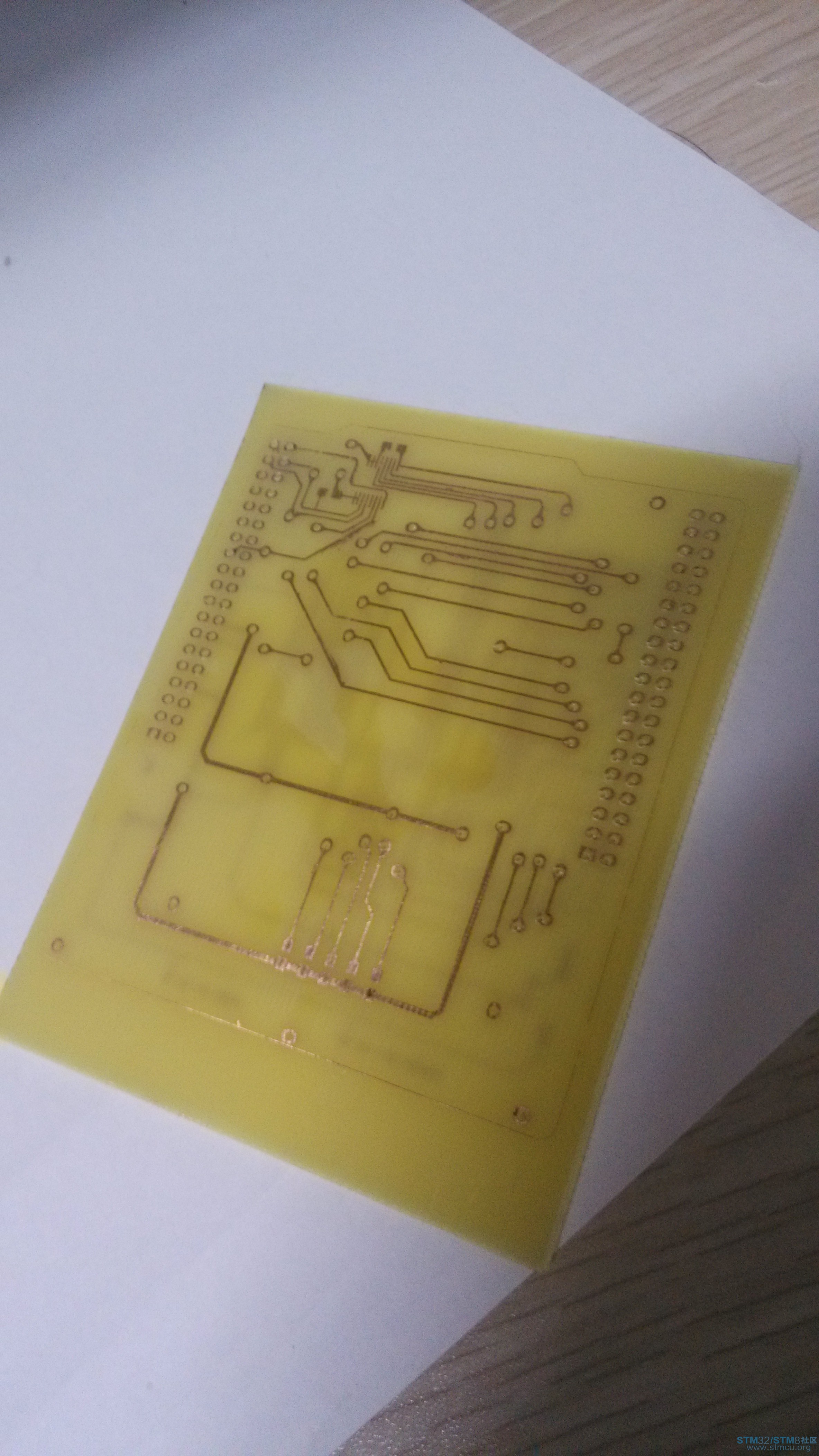

这是顶层！由于打印机的原因！腐蚀完之后，有一两条线断了！

！

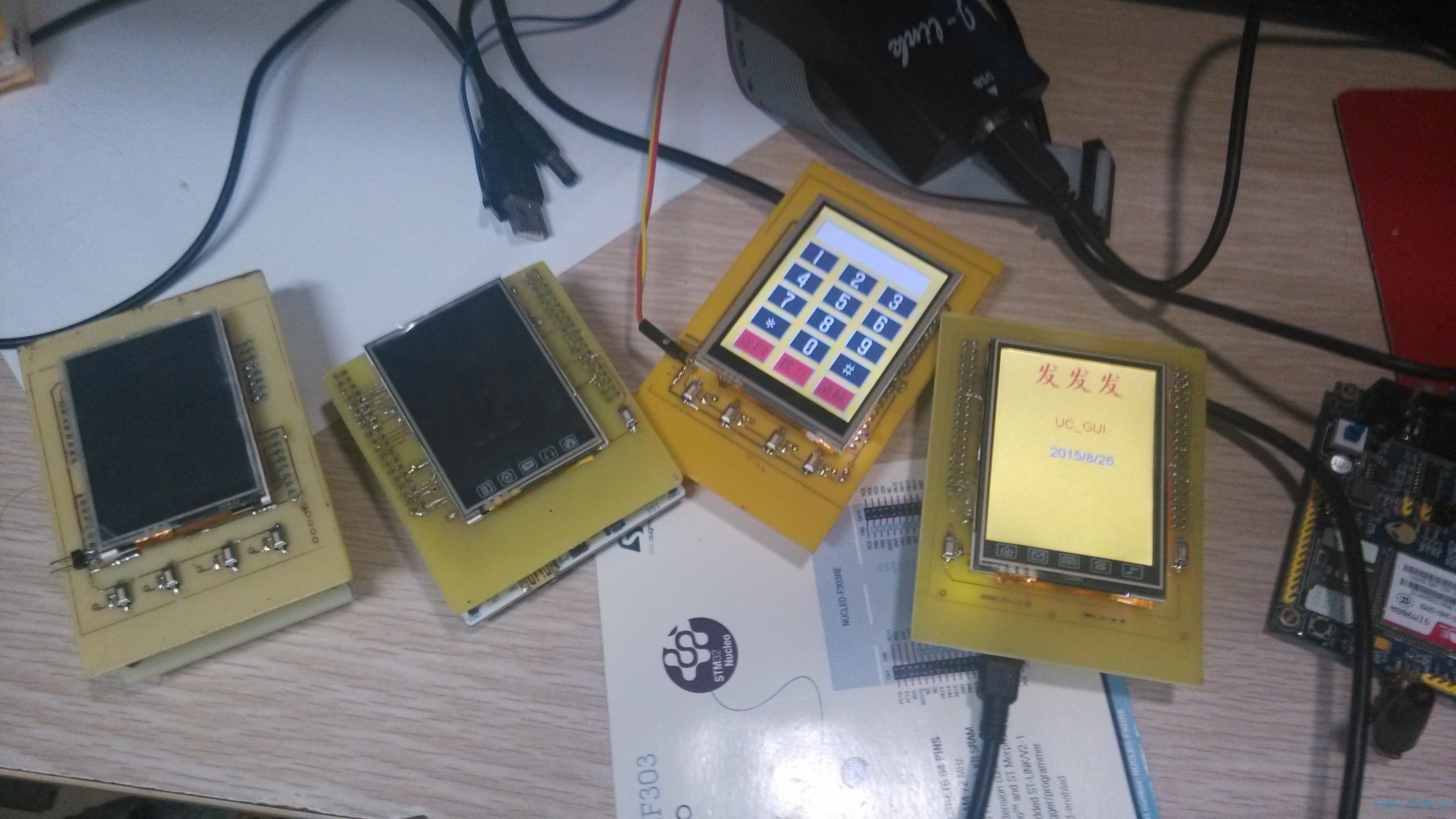

做好调试完成

赞收藏评论22 发布时间：2015-8-26 21:09

22个回答

麟狮蕟回答时间：2015-8-27 10:39:06

jiaswang 发表于 2015-8-27 08:40
1 l$ n4 n7 v( \7 x线太细了楼主，你这板子空间足够呀，可以先款调到20mil会好些，目测板子覆铜不厚啊 ...

用的是 0.4mm

赞评论

麟狮蕟回答时间：2015-8-27 10:38:33

逍遥李发表于 2015-8-27 08:42
9 A0 [8 l1 ]: A+ o* j; K. J楼主2.4寸TFT驱动芯片是什么？可否共享一下代码呀？

ILI9325 代码完全移植原子的！

赞评论

麟狮蕟回答时间：2015-8-27 10:40:01

JackieLaura 发表于 2015-8-27 10:25
# N6 c, P* J# c7 P' ~% i腐蚀的不错。。。我也想试试，可惜没激光打印机。。。

打印机好的话！做出来跟雕刻的没区别!

赞评论

麟狮蕟回答时间：2015-8-26 21:29:13

成本价在30元左右！

赞评论

麟狮蕟回答时间：2015-8-26 21:30:54

本帖最后由 linshifaa 于 2015-8-26 21:40 编辑

这是原理图！！！！

TFT.pdf

下载

47.09 KB, 下载次数: 8

赞评论

slotg 回答时间：2015-8-26 21:47:08

楼主利害，顶一个。

赞评论

麟狮蕟回答时间：2015-8-26 22:02:59

slotg 发表于 2015-8-26 21:47
4 n) `2 A; l* |* u& @! Y, B楼主利害，顶一个。

STM32还没入门！

赞评论

wyxy163@126.com 回答时间：2015-8-27 08:21:33

提示: 作者被禁止或删除内容自动屏蔽

赞评论

xzezhen 回答时间：2015-8-27 08:32:46

动手能力强悍，赞一个

赞评论

jiaswang 回答时间：2015-8-27 08:40:01

线太细了楼主，你这板子空间足够呀，可以先款调到20mil会好些，目测板子覆铜不厚啊

赞评论

逍遥李回答时间：2015-8-27 08:42:23

楼主2.4寸TFT驱动芯片是什么？可否共享一下代码呀？

赞评论

bigvan2012 回答时间：2015-8-27 10:04:42

顶一个，Good！

赞评论

JackieLaura 回答时间：2015-8-27 10:25:11

腐蚀的不错。。。我也想试试，可惜没激光打印机。。。

赞评论

JackieLaura 回答时间：2015-8-27 10:26:27

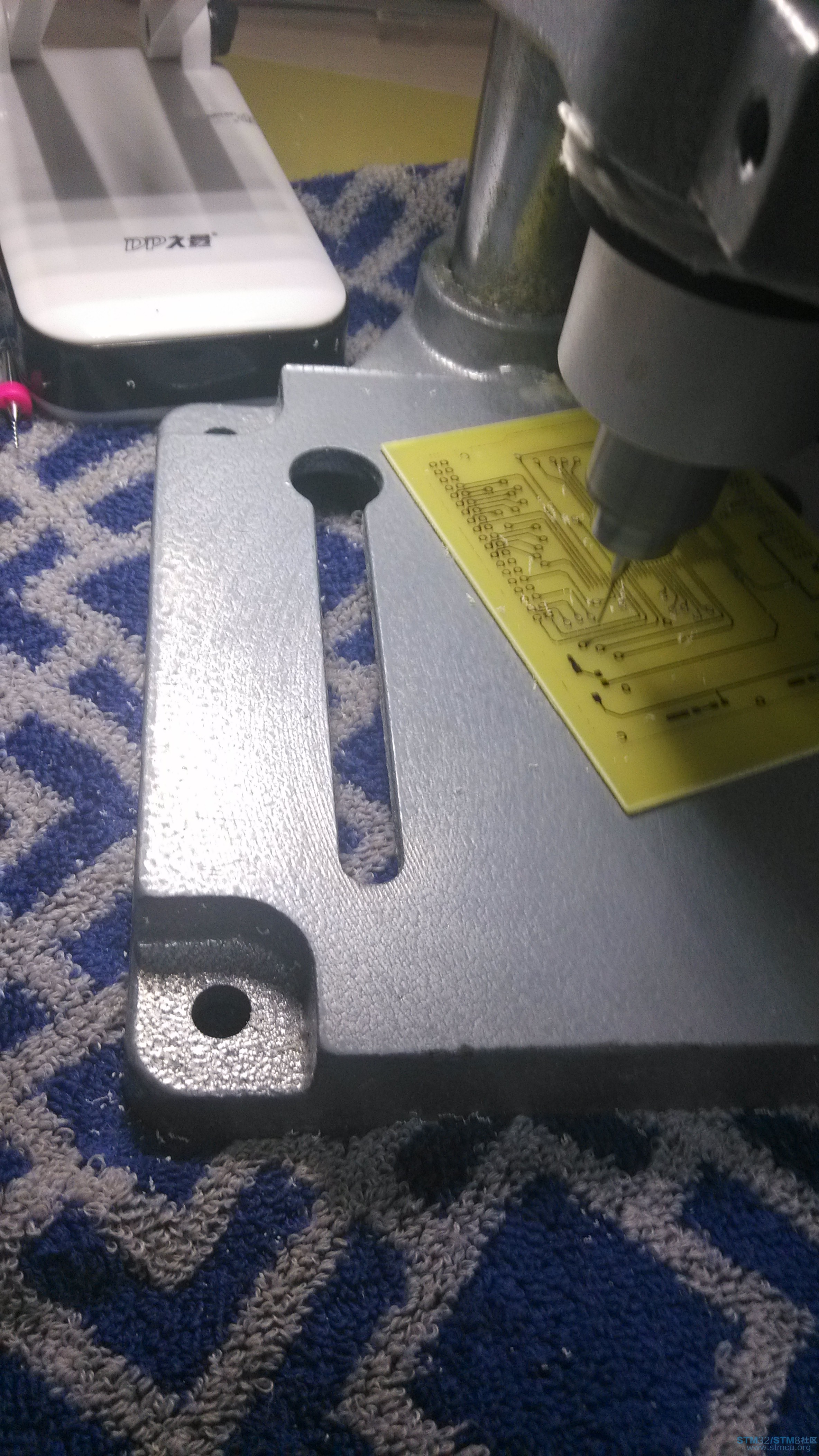

工具齐全啊，台钻不错。。。

赞评论
