STM32管脚VBAT用锂电池实现断电时钟保持电路分享

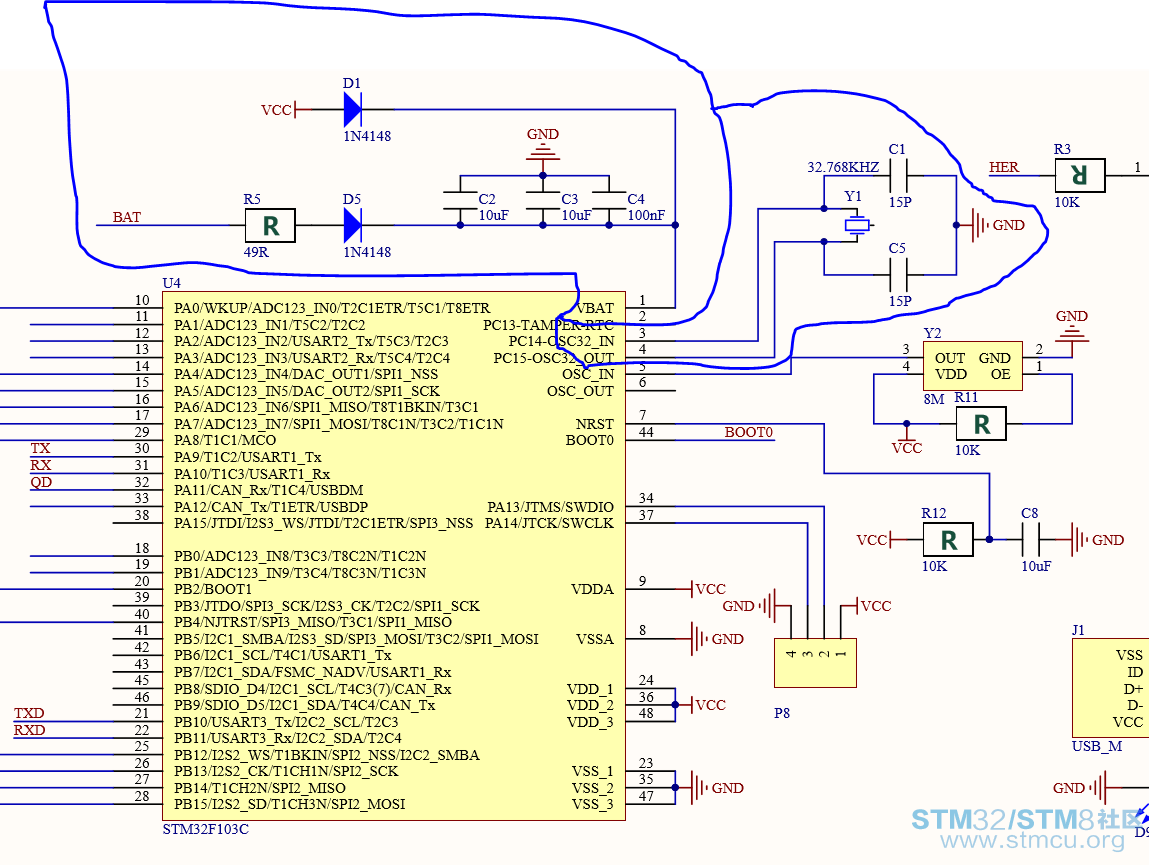

1 _$ z5 u! e5 t大家都知道锂电池电压是在4V左右；STM32的VBAT1.8-3.3V；很多设备断开电源时用一个单独备份电池继续给VBAT供电来继续让RTC保持工作；这样主电源断电了就自动切换到备份电池；但很多穿戴设备太小放一个备份电池就浪费空间；而且DC-DC也是需要消耗电能的；这个时候就需要一个电路让一个电池给VCC和VBAT供电；关掉电源时切换到VBAT电源；我这个帖子主要是想告诉大家我验证过是可行的；电路我上传了图片可以看一下。
  这个我验证是可行的；避免问题发生。

nopower中国 发表于 2016-12-9 21:52
& Z9 |% K' B& Z# a$ j9 }& Z5 X" hUSB充电时电压5V那个49R电阻限流，IN4148压降确保电压在3点几伏

我的意思是,就接一路线,用一个稳压管稳压到3.3v给板子供电,稳压管前端用电池和电源都无所谓了,你拔下电源就是用电池,插上电源就是给电池浮充电,损耗应该小一些

leo121_3006061 发表于 2016-12-7 22:04
0 I$ h+ y0 H# k3 h采用浮充电不是更好?你得确保电源过来的电压要高于电池的电压

USB充电时电压5V那个49R电阻限流，IN4148压降确保电压在3点几伏

五哥1 发表于 2016-12-31 02:13
( c0 m" ~. R2 H0 e  g0 a光有电路没有程序吗？

7 s5 C+ v5 }* D4 ]" q. n这个是硬件RTC电路的供电问题；不是程序问题

采用浮充电不是更好?你得确保电源过来的电压要高于电池的电压

哈佛祖安智 发表于 2016-12-7 10:52

* o, J; }; H( ~! ^( P谢谢顶贴

休息了，88

楼主这电路通过测试，好，来试试。

mark一下备用

周末愉快！签到签到。

好帖，赞一个,顶楼主
3 E( n/ h" P, l  |- }' ^8 r6 u2 Q

5265325 发表于 2016-12-10 10:37

谢谢顶贴

zbber 发表于 2016-12-10 15:33
2 o* q' |" Y" }' d. m# K好帖，赞一个,顶楼主

分享是美德；顶贴是美德

光有电路没有程序吗？
